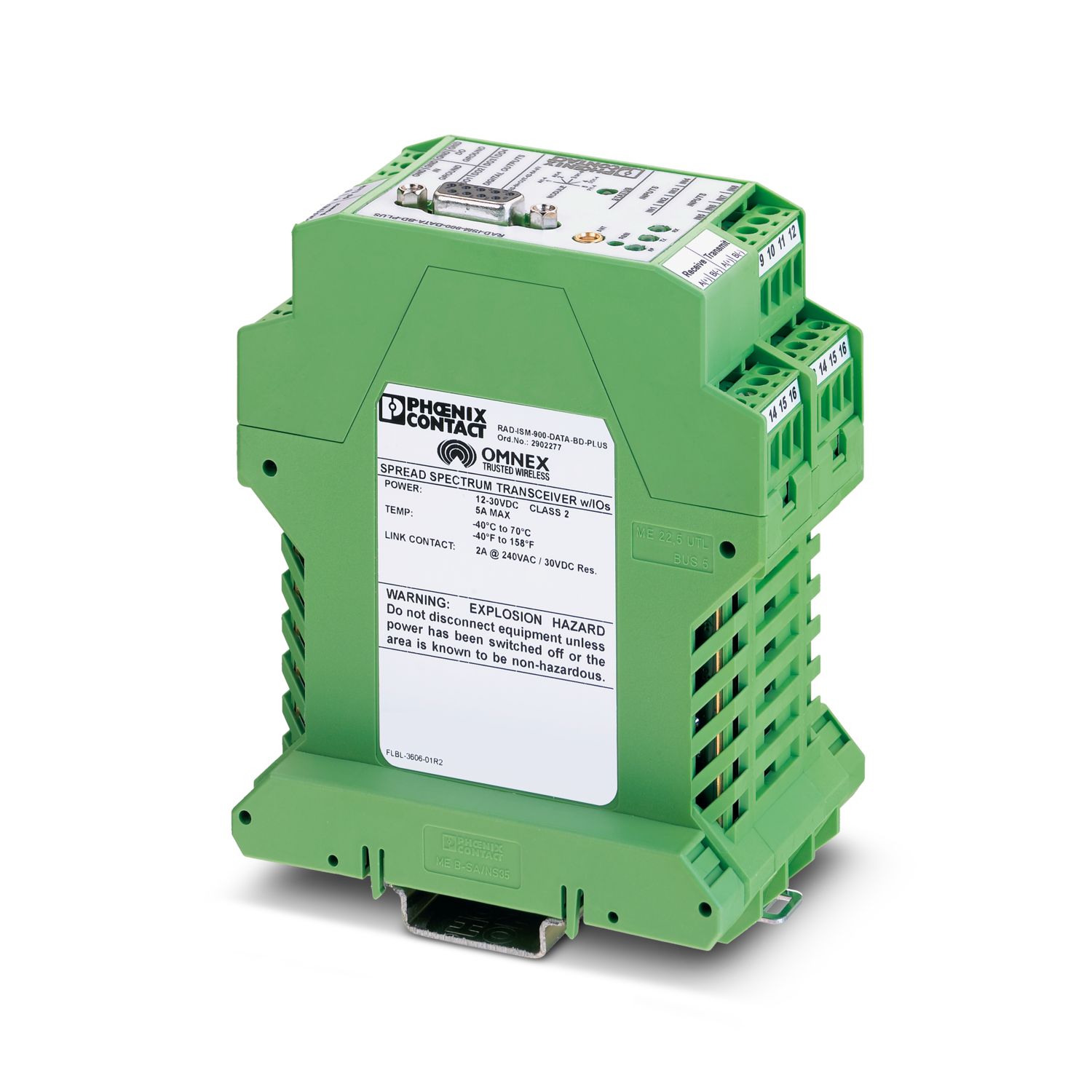

RAD-ISM-900-DATA-BD-PLUS - Modulo radio - 2902277

Caratteristiche articolo

Tipo di prodotto	Modulo radio

Caratteristiche elettriche

Alimentazione
Tensione di alimentazione	24 V DC
Range tensione di alimentazione	12 V DC ... 30 V DC
Max. corrente assorbita	4,1 A
Potenza assorbita	4,1 W (massima)

Dati di ingresso

Digitale
Soglia di commutazione segnale "0" tensione	≤ 2,4 V DC
Soglia di commutazione segnale "1" tensione	≥ 2,6 V DC
Analogico
Descrizione dell'ingresso	Ingresso analogico
Segnale d'ingresso, corrente	0 mA ... 20 mA
	4 mA ... 20 mA (con resistenza esterna)
Resistenza d'ingresso ingresso corrente	10 kΩ
Analogico
Descrizione dell'ingresso	Ingresso digitale
Resistenza d'ingresso ingresso corrente	10 kΩ

Dati di uscita

Dati di collegamento

Collegamento	Connessione a vite
Lunghezza del tratto da spelare	8 mm
Sezione conduttore flessibile	0,2 mm² ... 2,5 mm²
Sezione conduttore rigida	0,2 mm² ... 4 mm²
Sezione conduttore AWG	24 ... 14
Filettatura	M3

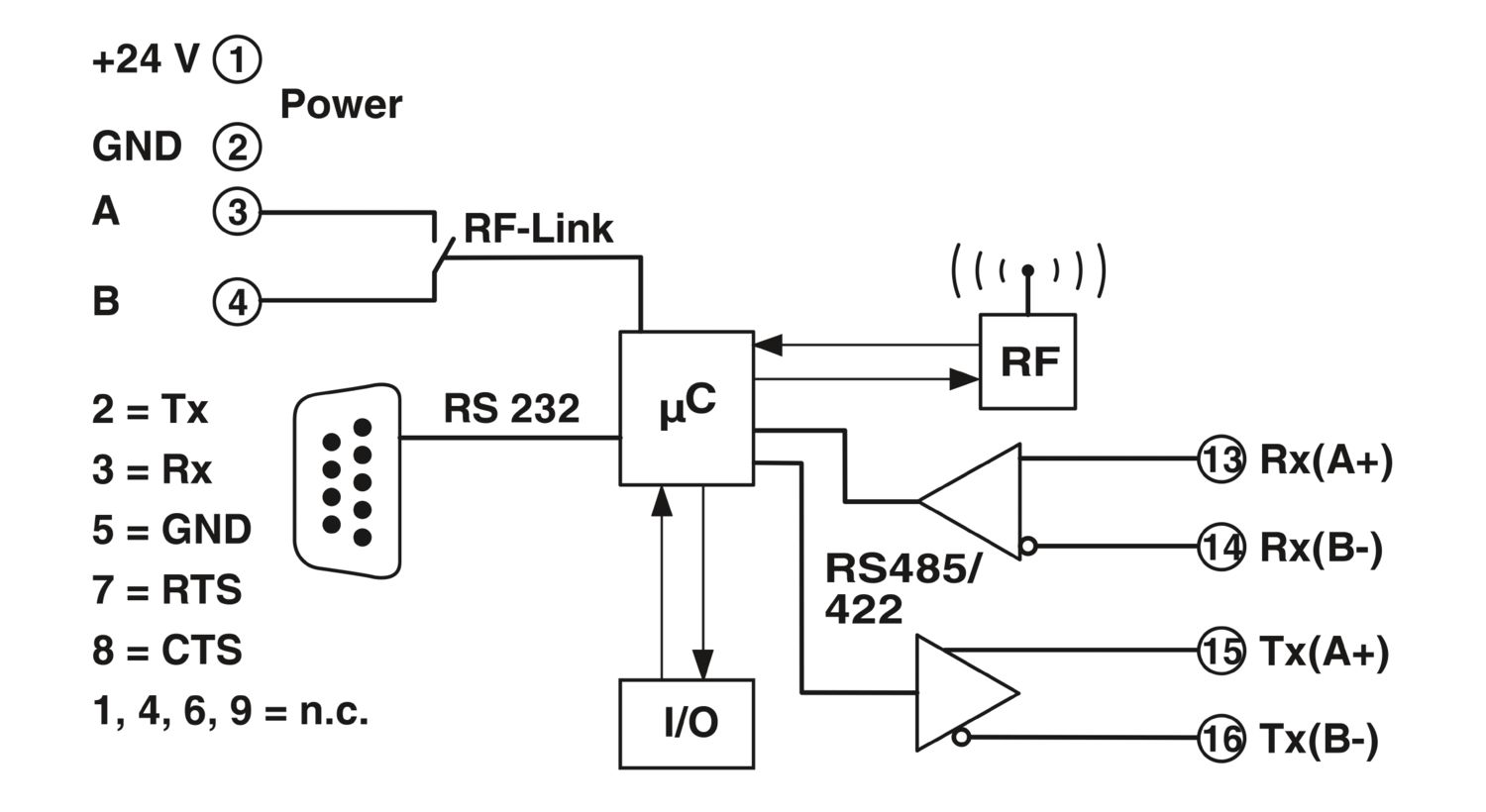

Interfacce

Seriale: RS-232
Velocità dati	1,2 / 2,4 / 9,6 / 19,2 / 38,4 kBit/s
Collegamento	Connettore femmina D-SUB a 9 poli
Formato dati/Codifica dati	Asincrono
Controllo del flusso dati/protocollo	RTS/CTS
Seriale: RS-485/RS-422
Velocità dati	1,2 / 2,4 / 9,6 / 19,2 / 38,4 kBit/s
Collegamento	Morsetto a vite a innesto COMBICON
Apparecchi radiotrasmittenti
Direzione	Bidirezionale
Frequenza	900 MHz
Frequenza	902 MHz ... 928 MHz
Numero di gruppi canali	4
Numero di canali per gruppo	63
Potenza di trasmissione	1 W
Capacità di trasmissione massima	30 dBm
Sensibilità di ricezione minima	-110 dBm
Funzioni
Modalità operative	bidirezionale
Wireless
Banda di frequenza	900 MHz

Dimensioni

Indicazioni materiale

Colore	verde
Materiale custodia	Poliammide PA non rinforzato, con corpo raffreddamento in alluminio

Condizioni ambientali e della vita elettrica

Condizioni ambientali
Grado di protezione	IP20
Temperatura ambiente (esercizio)	-40 °C ... 70 °C
Temperatura ambiente (stoccaggio/trasporto)	-40 °C ... 70 °C
Umidità dell'aria consentita (esercizio)	0 % ... 90 %

Omologazioni

Conformità/Omologazioni
Conformità	Norma FCC Parte 15.247

Montaggio

Nota per il montaggio	su guida standard NS 35 a norma EN 60715
Posizione d'installazione	a scelta

Codice articolo	2902277
Pezzi/conf.	1 Pezzi
Quantità di ordinazione minima	1 Pezzi
Codice vendita	DNC651
Codice prodotto	DNC651
Pagina del catalogo	Pagina 469 (C-8-2013)
GTIN	4046356675475
Peso per pezzo (confezione inclusa)	343,9 g
Peso per pezzo (confezione esclusa)	340 g
Numero tariffa doganale	85176200
Paese di origine	US

China RoHS
Environment friendly use period (EFUP)	EFUP-50 Una tabella per la dichiarazione China RoHS in base allarticolo è disponibile nellarea di download di ciascun articolo alla voce "Dichiarazione del produttore". Per tutti gli articoli con EFUP-E non viene allestita né richiesta alcuna tabella per la dichiarazione China RoHS.
EU REACH SVHC
Avviso di sostanza candidata REACH (n. CAS)	Nessuna sostanza con una percentuale di massa maggiore dello 0,1%

RAD-ISM-900-DATA-BD-PLUS - Modulo radio

2902277
