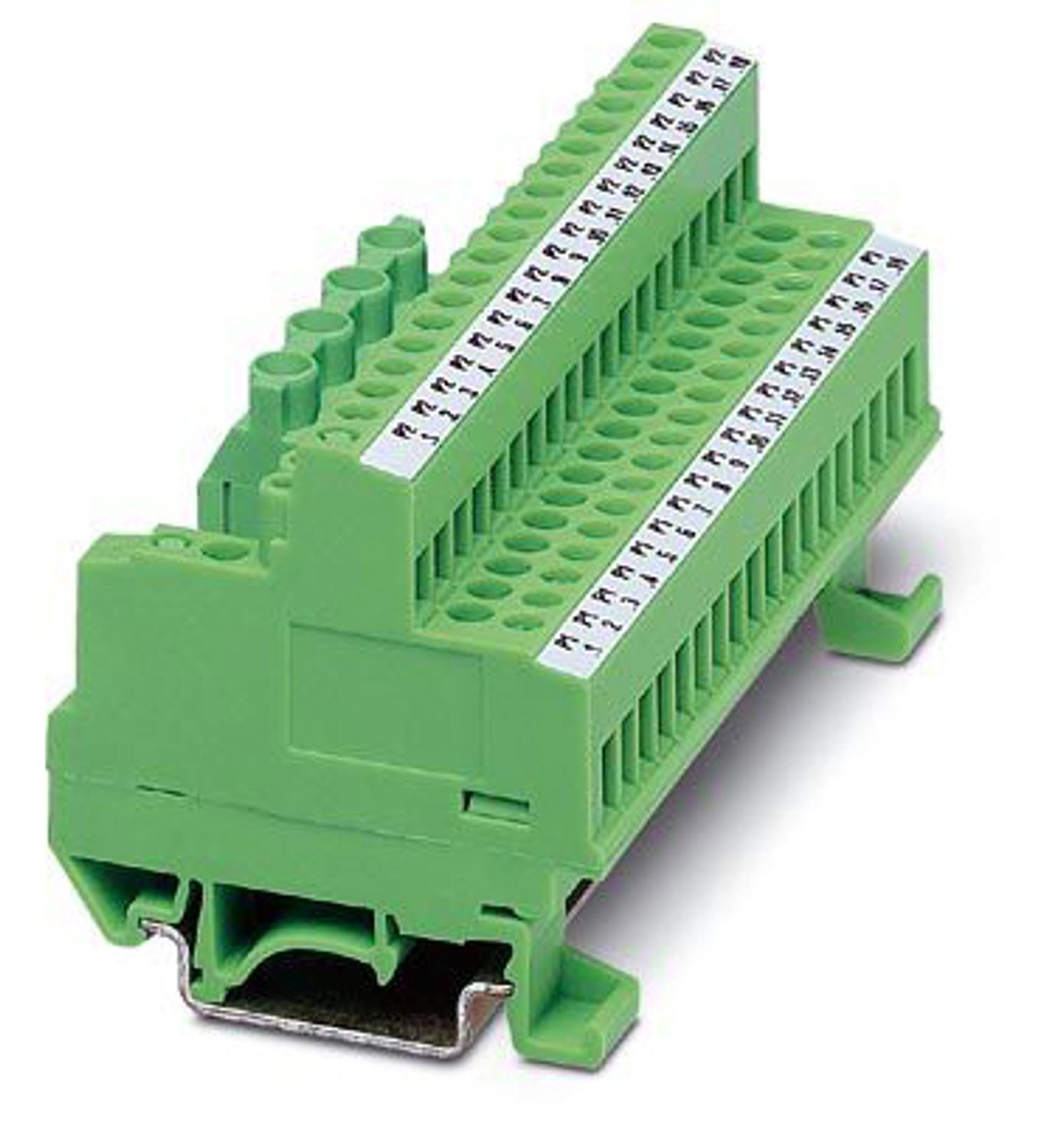

Modulo VARIOFACE, con due livelli equipotenziali (P1, P2) per la ripartizione del potenziale per il montaggio su NS 35/7,5 o NS 32, larghezza modulo:
Dettagli prodotto
Versione corpo isolante
Poliammide PA non rinforzato
Nota per il funzionamento
Per l'uso conforme è necessario rispettare le specifiche della direttiva d'installazione (vedi download). Per le applicazioni o l'uso con prodotti di terzi è necessario rispettare anche le specifiche, gli avvertimenti e le avvertenze di sicurezza del rispettivo produttore terzo.
Tipo di prodotto
Ripartitore di potenziale
Famiglia di prodotti
VARIOFACE
Connessioni potenziale

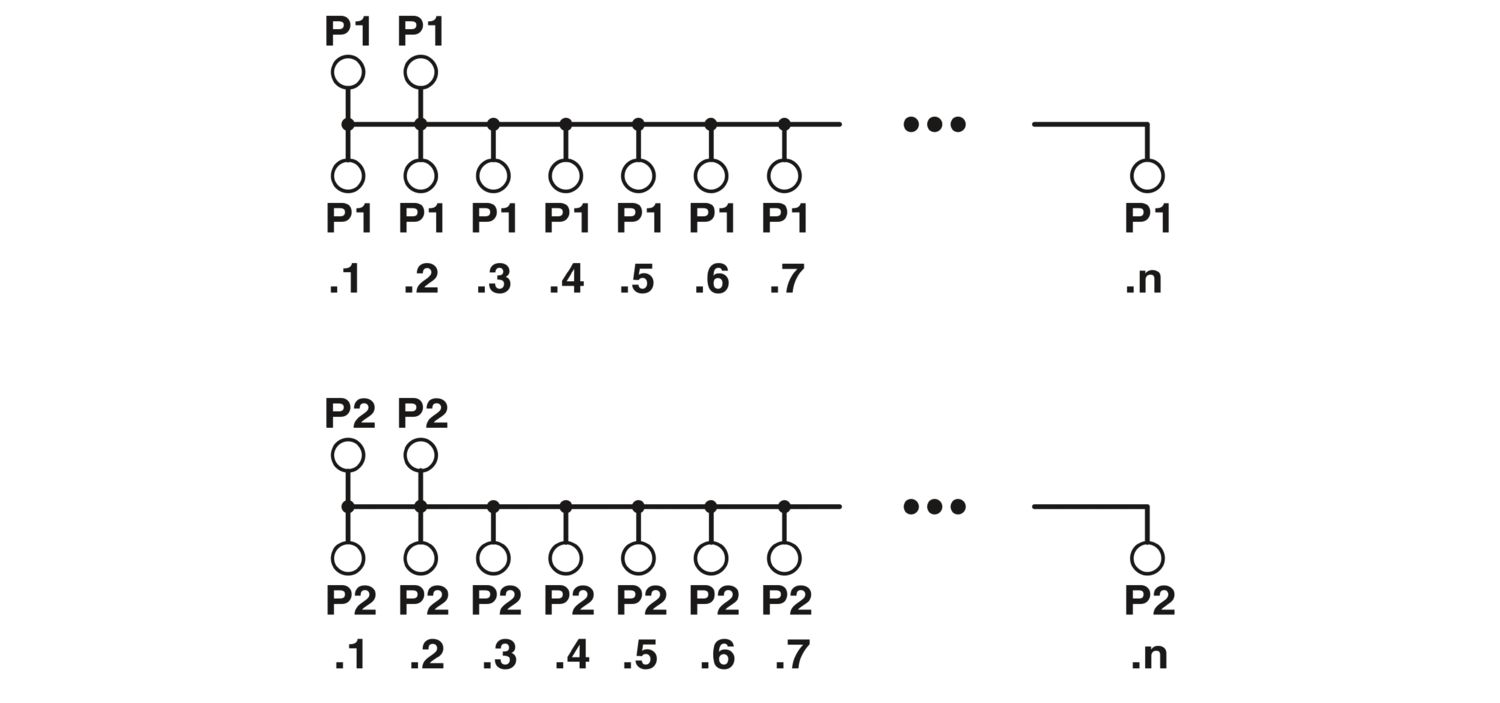

Per ogni potenziale (P1, P2) 2 Morsetti di alimentazione/18 di distribuzione
Caratteristiche di isolamento
Categoria di sovratensione
III
Grado di inquinamento
2
Tensione nominale UN
250 V AC/DC
Max. amperaggio per segnale
16 A
Corrente cumulativa massima di tutti i segnali
30 A (per potenziale)
Connessioni potenziale
Per ogni potenziale (P1, P2) 2 Morsetti di alimentazione/18 di distribuzione
Alimentazione
Collegamento
Connessione a vite
Lunghezza del tratto da spelare
8 mm
Filettatura
M3
Numero collegamenti
2
Sezione conduttore rigida
0,2 mm² ... 6 mm²
Sezione conduttore flessibile
0,2 mm² ... 4 mm²
Sezione conduttore AWG
24 ... 10
Ripartizione
Collegamento
Connessione a vite
Lunghezza del tratto da spelare
8 mm
Filettatura
M3
Numero collegamenti
36
Sezione conduttore rigida
0,2 mm² ... 4 mm²
Sezione conduttore flessibile
0,2 mm² ... 2,5 mm²
Sezione conduttore AWG
24 ... 12
Larghezza
96 mm
Altezza
51,6 mm
Profondità
51,7 mm
Colore
verde (RAL 6021)
Condizioni ambientali
Temperatura ambiente (esercizio)
-20 °C ... 50 °C
Temperatura ambiente (stoccaggio/trasporto)
-20 °C ... 70 °C
Norme/Disposizioni
IEC 60664
DIN EN 50178
Tipo di montaggio
Montaggio su guida DIN
Posizione d'installazione
a scelta
Codice articolo
2295664
Pezzi/conf.
1 Pezzi
Quantità di ordinazione minima
1 Pezzi
Nota
Produzione su ordinazione (non è possibile effettuare resi)
Codice prodotto
DK2184
Pagina del catalogo
Pagina 260 (IF-2007)
GTIN
4017918173715
Peso per pezzo (confezione inclusa)
171,1 g
Peso per pezzo (confezione esclusa)
171,1 g
Paese di origine
DE
EU REACH SVHC
Avviso di sostanza candidata REACH (n. CAS)
Nessuna sostanza con una percentuale di massa maggiore dello 0,1%
