VIP-2/SC/FLK16 - Modulo di interfaccia

2315036

Modulo VARIOFACE con connessione a vite e connettore per cavo piatto, per l'installazione su guide di montaggio NS 35, con connettori maschio e staffe di bloccaggio corte e lunghe per connettori femmina, n. poli: 16

Dettagli prodotto

Tipo di prodotto	Modulo di interfaccia
Famiglia di prodotti	VARIOFACE Professional
Numero di poli	16
Caratteristiche di isolamento
Categoria di sovratensione	II
Grado di inquinamento	2

Tensione d'esercizio max. ammissibile	25 V AC
	60 V DC
Max. amperaggio per segnale	1 A
Tensione impulsiva di dimensionamento	0,6 kV

Livello di campo
Attacco a norma	IEC / EN
Collegamento	Connessione a vite
Lunghezza del tratto da spelare	8 mm
Filettatura	M 3
Sezione conduttore rigida	0,2 mm² ... 4 mm²
Sezione conduttore flessibile	0,2 mm² ... 2,5 mm²
Sezione conduttore AWG	24 ... 12
Coppia di serraggio	0,5 Nm ... 0,6 Nm
Livello di controllo
Collegamento	Connettore maschio IDC/FLK
Numero collegamenti	1
Numero di poli	16
Passo	2,54 mm

Segnalazione stato	no
Indicazione di stato disponibile	no

Dimensioni articolo
Larghezza	45 mm
Altezza	65,5 mm
Profondità	56 mm

Colore	grigio (RAL 7042)
Classe di combustibilità a norma UL 94	V0
Materiale isolante custodia	Poliammide PA non rinforzato

Condizioni ambientali
Temperatura ambiente (esercizio)	-20 °C ... 50 °C
Temperatura ambiente (stoccaggio/trasporto)	-20 °C ... 70 °C

Norme/Disposizioni	IEC 60664
	DIN EN 50178

Tipo di montaggio	Montaggio su guida DIN
Posizione d'installazione	a scelta

Nota per il funzionamento	Per l'uso conforme è necessario rispettare le specifiche della direttiva d'installazione (vedi download). Per le applicazioni o l'uso con prodotti di terzi è necessario rispettare anche le specifiche, gli avvertimenti e le avvertenze di sicurezza del rispettivo produttore terzo.

Dati commerciali

Codice articolo	2315036
Pezzi/conf.	1 Pezzi
Quantità di ordinazione minima	1 Pezzi
Codice vendita	DK2111
Codice prodotto	DK2111
Pagina del catalogo	Pagina 548 (C-5-2019)
GTIN	4046356312066
Peso per pezzo (confezione inclusa)	86 g
Peso per pezzo (confezione esclusa)	105,8 g
Numero tariffa doganale	85366990
Paese di origine	US

Classifiche

Omologazioni

Approval Specification Data
	Tensione nominale U_N	Corrente nominale I_N	Sezione AWG	Sezione mm²
	125 V	1 A	30 - 12

Approval Specification Data
	Tensione nominale U_N	Corrente nominale I_N	Sezione AWG	Sezione mm²
	125 V	1 A	30 - 12

Approval Specification Data
	Tensione nominale U_N	Corrente nominale I_N	Sezione AWG	Sezione mm²
	125 V	1 A	30 - 12

Approval Specification Data
	Tensione nominale U_N	Corrente nominale I_N	Sezione AWG	Sezione mm²
	125 V	1 A	30 - 12

Environmental product compliance

Prodotti compatibili

Accessori

I vantaggi

10 poli ... 64 poli

Piedino metallico

A norma IEC 60603-13

Collegamento 1:1

Connessione a vite

EU RoHS
Soddisfa i requisiti della direttiva RoHS	Sì (Nessuna deroga)
China RoHS
Environment friendly use period (EFUP)	EFUP-E Nessuna sostanza pericolosa al di sopra dei valori limite
EU REACH SVHC
Avviso di sostanza candidata REACH (n. CAS)	Nessuna sostanza con una percentuale di massa maggiore dello 0,1%

Alimentazione, ricarica e protezione

Automazione

Collegamento

Commutazione, misurazione e monitoraggio

Siglatura, montaggio e installazione

VIP-2/SC/FLK16 - Modulo di interfaccia

2315036

Dettagli prodotto

ECLASS

ETIM

UNSPSC

CSA

cUL Recognized

UL Recognized

CSAus

Prodotti compatibili

I vantaggi

Alimentazione, ricarica e protezione

Automazione

Collegamento

Commutazione, misurazione e monitoraggio

Siglatura, montaggio e installazione

VIP-2/SC/FLK16 - Modulo di interfaccia 2315036

Dettagli prodotto

ECLASS

ETIM

UNSPSC

Prodotti compatibili

FLK EZ-DR.../.../... - Cavi 2295059

FLK EZ-DR-S.../.../... - Cavi 2295046

UC-TM 4 - Segnamorsetti 0818111

UC-TM 6 - Segnamorsetti 0818085

UCT-TM 6 - Segnamorsetti 0828736

ZB 5,08:UNBEDRUCKT - Nastro Zack 0809793

ZB 22:UNBEDRUCKT - Nastro Zack 0811862

FLK 16/EZ-DR/ 50/KONFEK - Cavi 2299291

FLK 16/EZ-DR/ 100/KONFEK - Cavi 2299301

FLK 16/EZ-DR/ 150/KONFEK - Cavi 2299314

FLK 16/EZ-DR/ 200/KONFEK - Cavi 2299327

FLK 16/EZ-DR/ 300/KONFEK - Cavi 2299330

FLK 16/EZ-DR/ 400/KONFEK - Cavi 2299343

FLK 16/EZ-DR/ 600/KONFEK - Cavi 2299356

FLK 16/EZ-DR/ 800/KONFEK - Cavi 2299369

FLK 16/EZ-DR/1000/KONFEK - Cavi 2299372

FLK 16/EZ-DR/ 400/KONFEK/S - Cavi 2318091

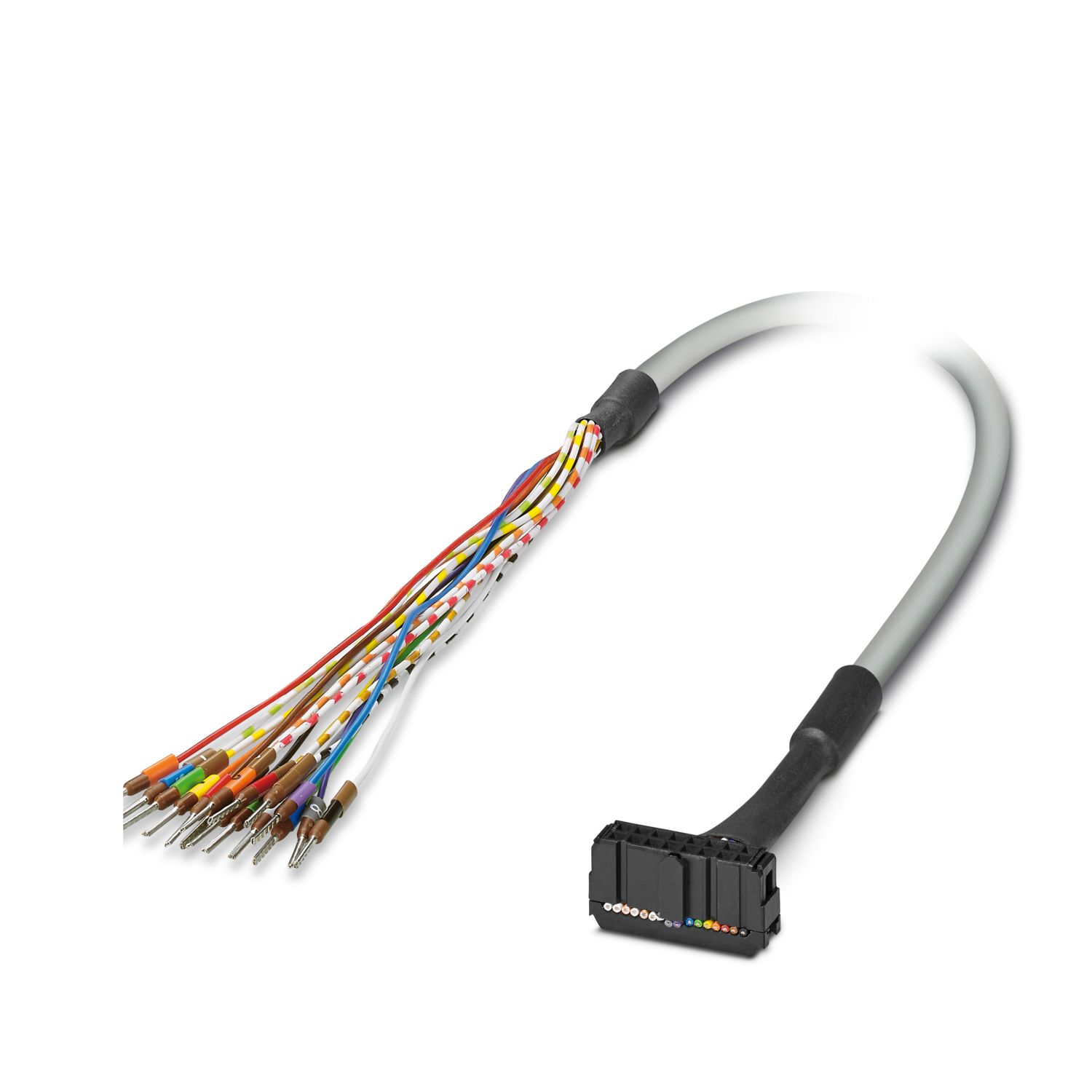

CABLE-FLK16/OE/0,14/ 0,5M - Cavi 2318127

CABLE-FLK16/OE/0,14/ 1,0M - Cavi 2318130

CABLE-FLK16/OE/0,14/ 1,5M - Cavi 2318143

CABLE-FLK16/OE/0,14/ 2,0M - Cavi 2318156

CABLE-FLK16/OE/0,14/ 3,0M - Cavi 2318172

CABLE-FLK16/OE/0,14/ 4,0M - Cavi 2318185

CABLE-FLK16/OE/0,14/ 6,0M - Cavi 2318198

CABLE-FLK16/OE/0,14/ 8,0M - Cavi 2318208

CABLE-FLK16/OE/0,14/10,0M - Cavi 2318211

CABLE-FLK16/OE/0,14/... - Cavi 2318224

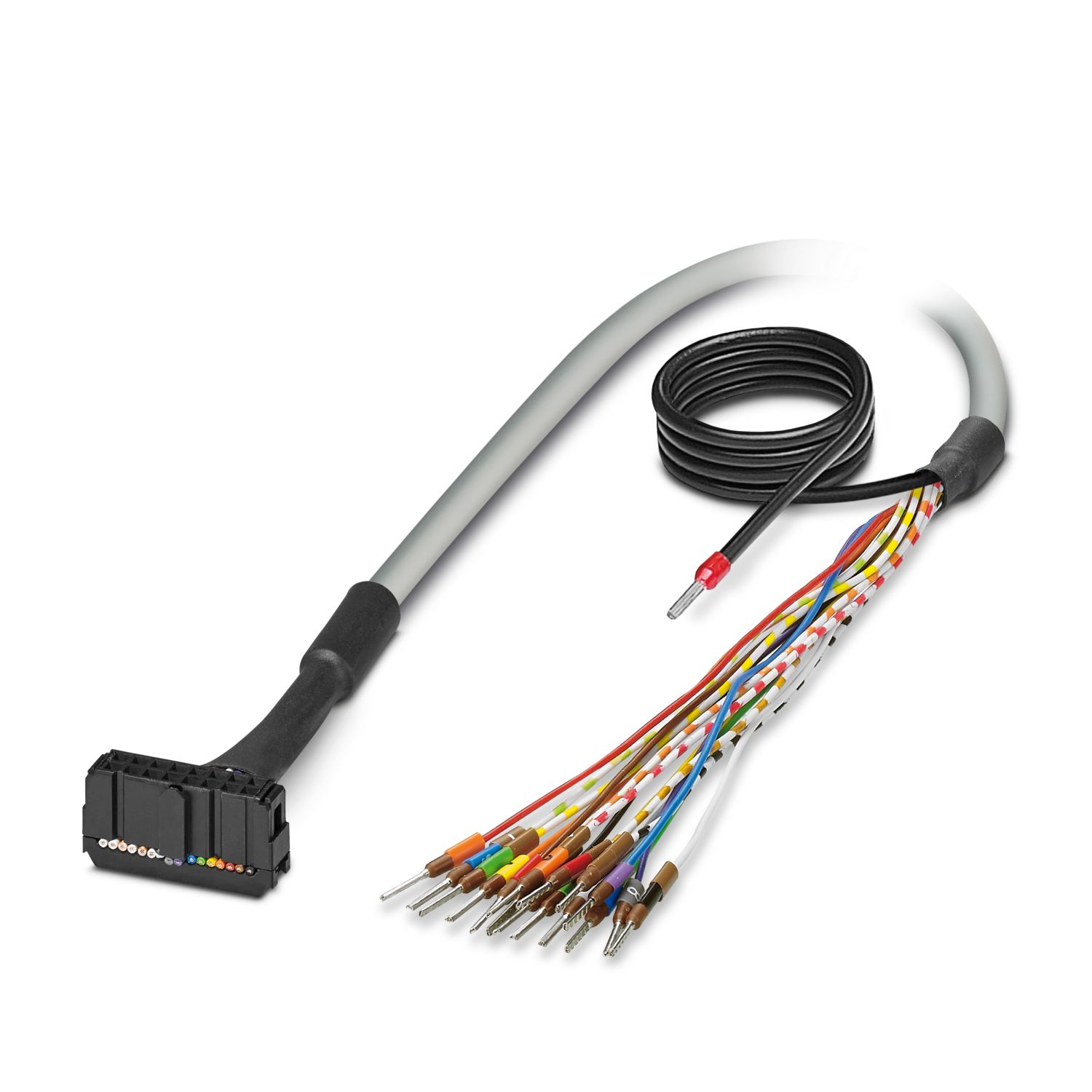

CABLE-FLK16-OE-S/... - Cavi 2906637
