FLX-D37F/32CH/DO/TDC3K - Modulo di interfaccia

2908892

Modulo di trasmissione per la trasformazione di TDC3000 in moderne piattaforme di controllo, uscita digitale, 32 canali

Dettagli prodotto

Dati tecnici

Caratteristiche articolo

Tipo di prodotto	Modulo di interfaccia
Caratteristiche di isolamento
Categoria di sovratensione	II
Grado di inquinamento	2

Caratteristiche elettriche

Tensione d'esercizio massima U_max	30 V DC (Tensione di alimentazione)
Tensione di esercizio	30 V DC
Max. amperaggio per segnale	500 mA
Corrente max. (alimentazione di tensione)	5 A (Protezione limitata)
Controllore supportato HONEYWELL TDC3000
Scheda I/O adatta	TDOY22

Dati di collegamento

Livello di controllo
Collegamento	Connettore femmina D-SUB 37
Numero collegamenti	2
Numero di poli	37
Livello di campo
Collegamento	a innesto

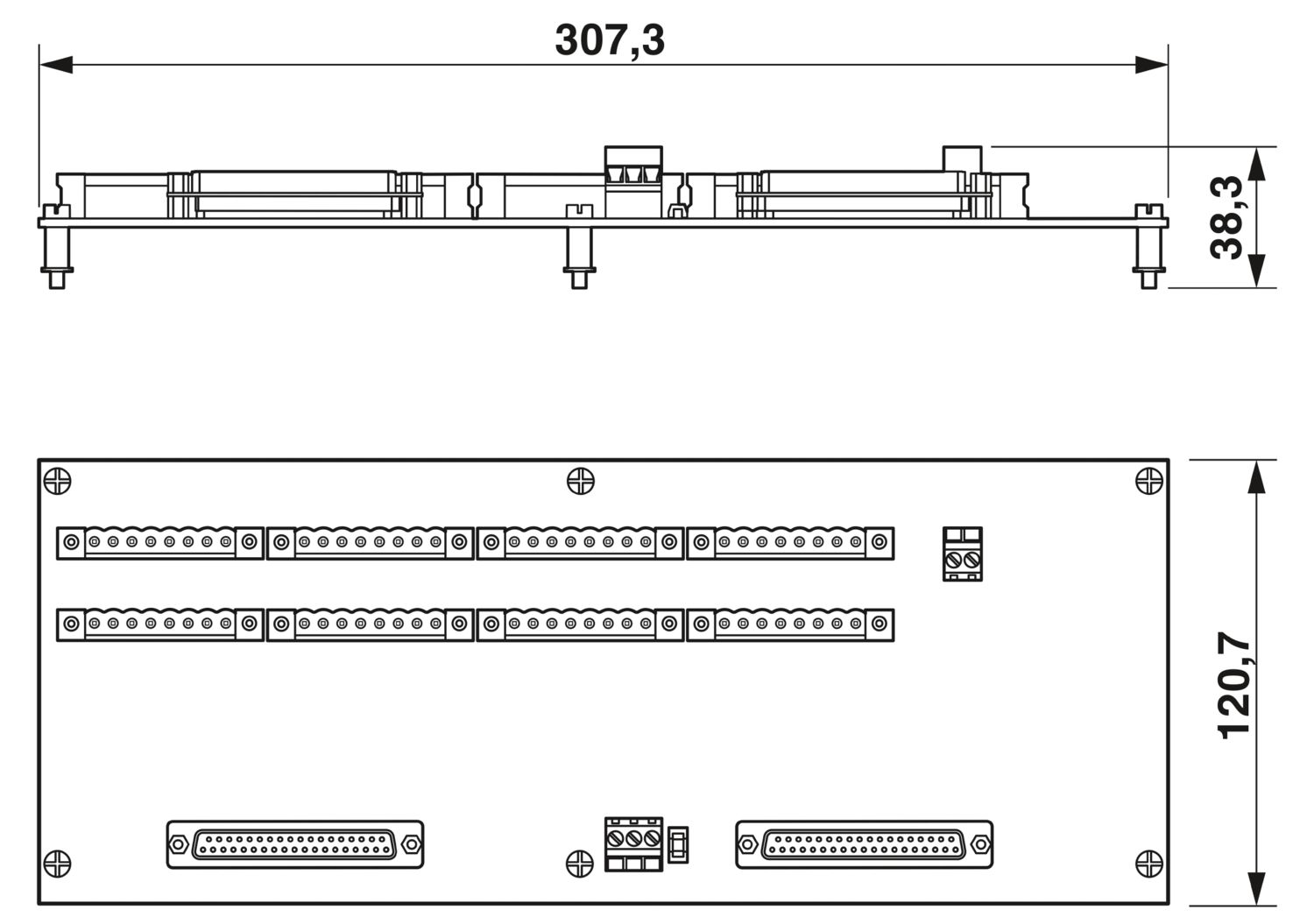

Dimensioni

Dimensioni articolo
Larghezza	307,3 mm
Altezza	120,7 mm
Profondità	38,3 mm

Condizioni ambientali e della vita elettrica

Condizioni ambientali
Temperatura ambiente (esercizio)	-40 °C ... 70 °C
Temperatura ambiente (stoccaggio/trasporto)	-40 °C ... 75 °C
Posizione elevata	< 2000 m
Umidità dell'aria consentita (esercizio)	< 90 %

Montaggio

Posizione d'installazione	a scelta

Note

Nota per il funzionamento	Per l'uso conforme è necessario rispettare le specifiche della direttiva d'installazione (vedi download). Per le applicazioni o l'uso con prodotti di terzi è necessario rispettare anche le specifiche, gli avvertimenti e le avvertenze di sicurezza del rispettivo produttore terzo.

Dati commerciali

Codice articolo	2908892
Pezzi/conf.	1 Pezzi
Quantità di ordinazione minima	1 Pezzi
Codice vendita	DK2B8H
Codice prodotto	DK2B8H
GTIN	4055626733098
Peso per pezzo (confezione inclusa)	525 g
Peso per pezzo (confezione esclusa)	500 g
Numero tariffa doganale	85371098
Paese di origine	US

Classifiche

Omologazioni

Approval Specification Data
	Tensione nominale U_N	Corrente nominale I_N	Sezione AWG	Sezione mm²
Power		5 A
Segnale		0,5 A

Approval Specification Data
	Tensione nominale U_N	Corrente nominale I_N	Sezione AWG	Sezione mm²
Power		5 A
Segnale		0,5 A

Approval Specification Data
	Tensione nominale U_N	Corrente nominale I_N	Sezione AWG	Sezione mm²
Power		5 A
Segnale		0,5 A

Approval Specification Data
	Tensione nominale U_N	Corrente nominale I_N	Sezione AWG	Sezione mm²
Power		5 A
Segnale		0,5 A

Environmental product compliance

Prodotti compatibili

Accessori

I vantaggi

Montaggio in un'apertura praticata su una custodia TDC3000 esistente

Compatibile con i connettori presenti per il cablaggio di campo

Connessione D-SUB, lato controllore

Morsetti per l'alimentazione di tensione

EU RoHS
Soddisfa i requisiti della direttiva RoHS	Sì
con eccezione delle deroghe, se note	6(a), 6(a)-I, 6(c), 7(a), 7(c)-I
China RoHS
Environment friendly use period (EFUP)	EFUP-50 Una tabella per la dichiarazione China RoHS in base allarticolo è disponibile nellarea di download di ciascun articolo alla voce "Dichiarazione del produttore". Per tutti gli articoli con EFUP-E non viene allestita né richiesta alcuna tabella per la dichiarazione China RoHS.
EU REACH SVHC
Avviso di sostanza candidata REACH (n. CAS)	Lead (n. CAS: 7439-92-1)
SCIP	834ffd61-d0dd-42ed-99ea-b03dcbff397e
