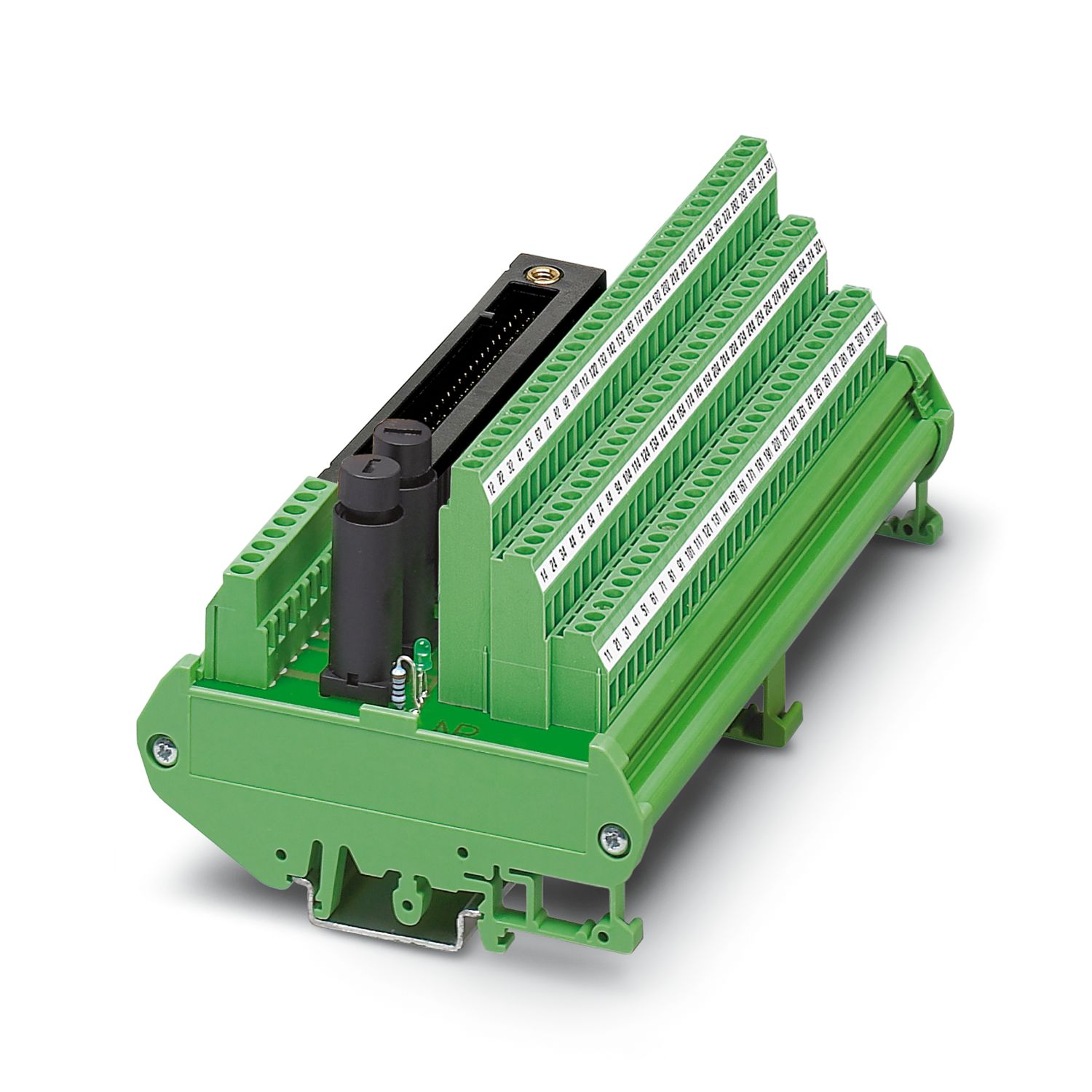

FLKMS-KS50/32IM/YCS - Modulo passivo

2314451

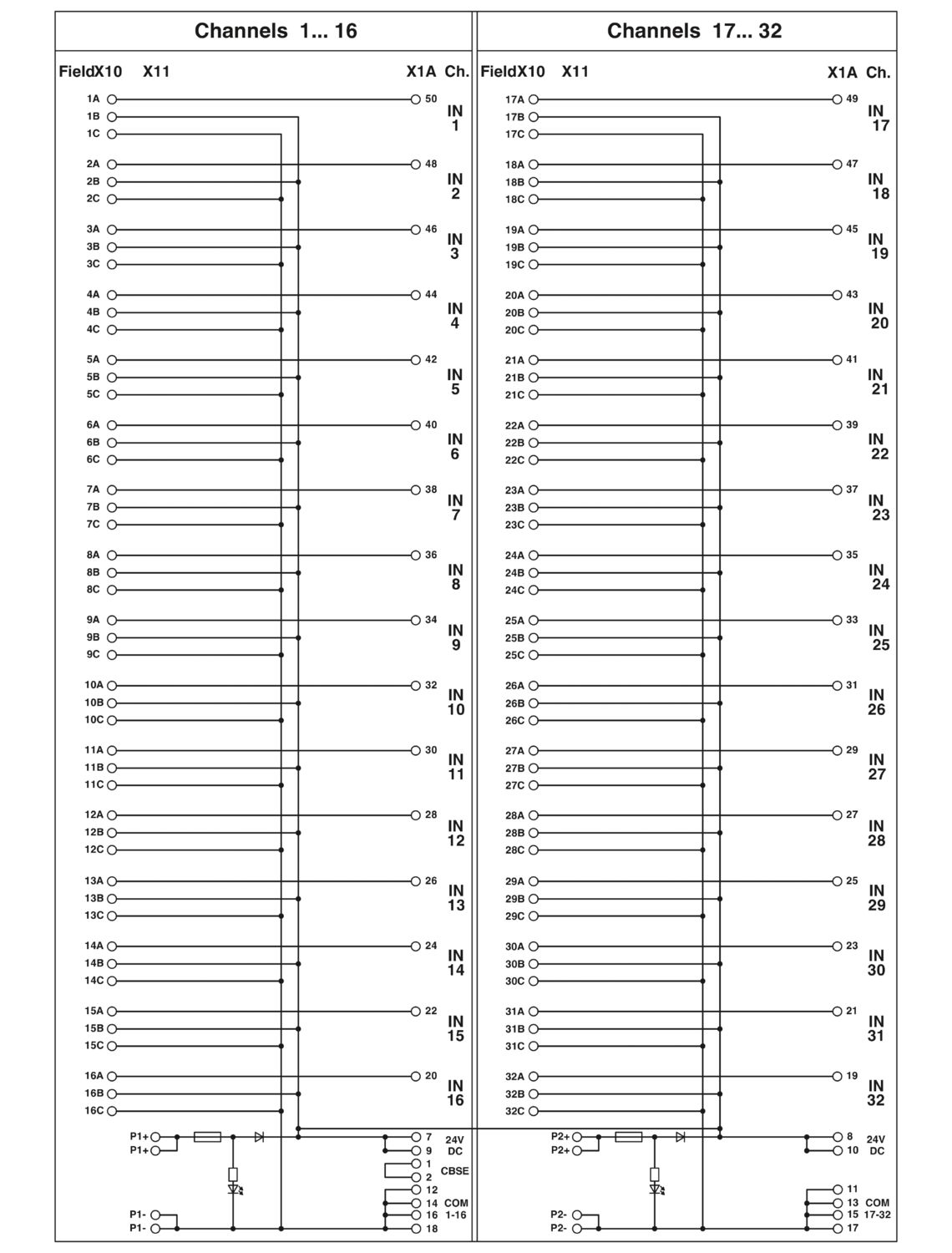

Modulo a 32 canali con connessione a vite a 3 conduttori e alimentazione di tensione ridondante. Indicato per schede Yokogawa ADV151 e ADV551.

Dettagli prodotto

Tipo di prodotto	Modulo di interfaccia
Numero di canali	32
Caratteristiche di isolamento: Distanze in aria e linee di fuga
isolamento	Isolamento funzionale
Categoria di sovratensione	II
Grado di inquinamento	2

Range tensione di esercizio	19,2 V DC ... 30 V DC
Fusibile	2 A 5x20 (rapido) (F01, F02)
Corrente (per derivazione)	≤ 1 A
Corrente (Alimentazione di tensione P1+, P2+)	≤ 2 A
Distanze in aria e linee di fuga
Tensione di isolamento nominale	50 V
Tensione impulsiva di dimensionamento	0,5 kV (1,2 / 50 μs)
Controllore supportato YOKOGAWA CS3000 CentumVP
Scheda I/O adatta	ADV151
	ADV161
	ADV551
	ADV561
Controllore supportato YOKOGAWA STARDOM
Scheda I/O adatta	NFDV151
	NFDV161
	NFDV551
	NFDV561

Collegamento 1 (livello di controllo)
Collegamento	Yokogawa, compatibile KS
Numero collegamenti	1
Numero di poli	50
Nota	Cavo di sistema utilizzabile: Phoenix Contact YUC50, Yokogawa AKB331
Coppia di serraggio	0,5 Nm
Passo	2,54 mm
Collegamento 2 (livello di campo)
Collegamento	Connessione a vite
Lunghezza del tratto da spelare	7 mm
Filettatura	M3
Numero di poli	96
Sezione conduttore rigida	0,2 mm² ... 4 mm²
Sezione conduttori rigidi (2 conduttori della stessa sezione)	0,2 mm² ... 1,5 mm²
Sezione conduttore flessibile	0,2 mm² ... 2,5 mm²
	0,25 mm² ... 1,5 mm² (Capocorda montato senza collare di isolamento)
	0,25 mm² ... 2,5 mm² (Capocorda con collare in plastica)
Sezione conduttori flessibili (2 conduttori della stessa sezione)	0,2 mm² ... 1,5 mm²
	0,2 mm² ... 0,75 mm² (Capocorda montato senza collare di isolamento)
	0,5 mm² ... 0,5 mm² (Capocorda montato TWIN con collare di isolamento)
Sezione conduttore AWG	24 ... 12
Coppia di serraggio	0,5 Nm ... 0,6 Nm
Passo	5,08 mm
Collegamento 3 (alimentazione)
Collegamento	Connessione a vite
Lunghezza del tratto da spelare	8 mm
Filettatura	M3
Numero di poli	8
Sezione conduttore rigida	0,2 mm² ... 4 mm²
Sezione conduttori rigidi (2 conduttori della stessa sezione)	0,2 mm² ... 1,5 mm²
Sezione conduttore flessibile	0,2 mm² ... 2,5 mm²
	0,25 mm² ... 2,5 mm² (Capocorda montato senza collare di isolamento)
	0,25 mm² ... 2,5 mm² (Capocorda con collare in plastica)
Sezione conduttori flessibili (2 conduttori della stessa sezione)	0,2 mm² ... 1,5 mm²
	0,25 mm² ... 0,75 mm² (Capocorda montato senza collare di isolamento)
	0,5 mm² ... 1,5 mm² (Capocorda montato TWIN con collare di isolamento)
Sezione conduttore AWG	24 ... 12
Coppia di serraggio	0,5 Nm ... 0,6 Nm
Passo	5,08 mm

Indicazione di stato disponibile	sì
Indicazione tensione di esercizio	LED verde

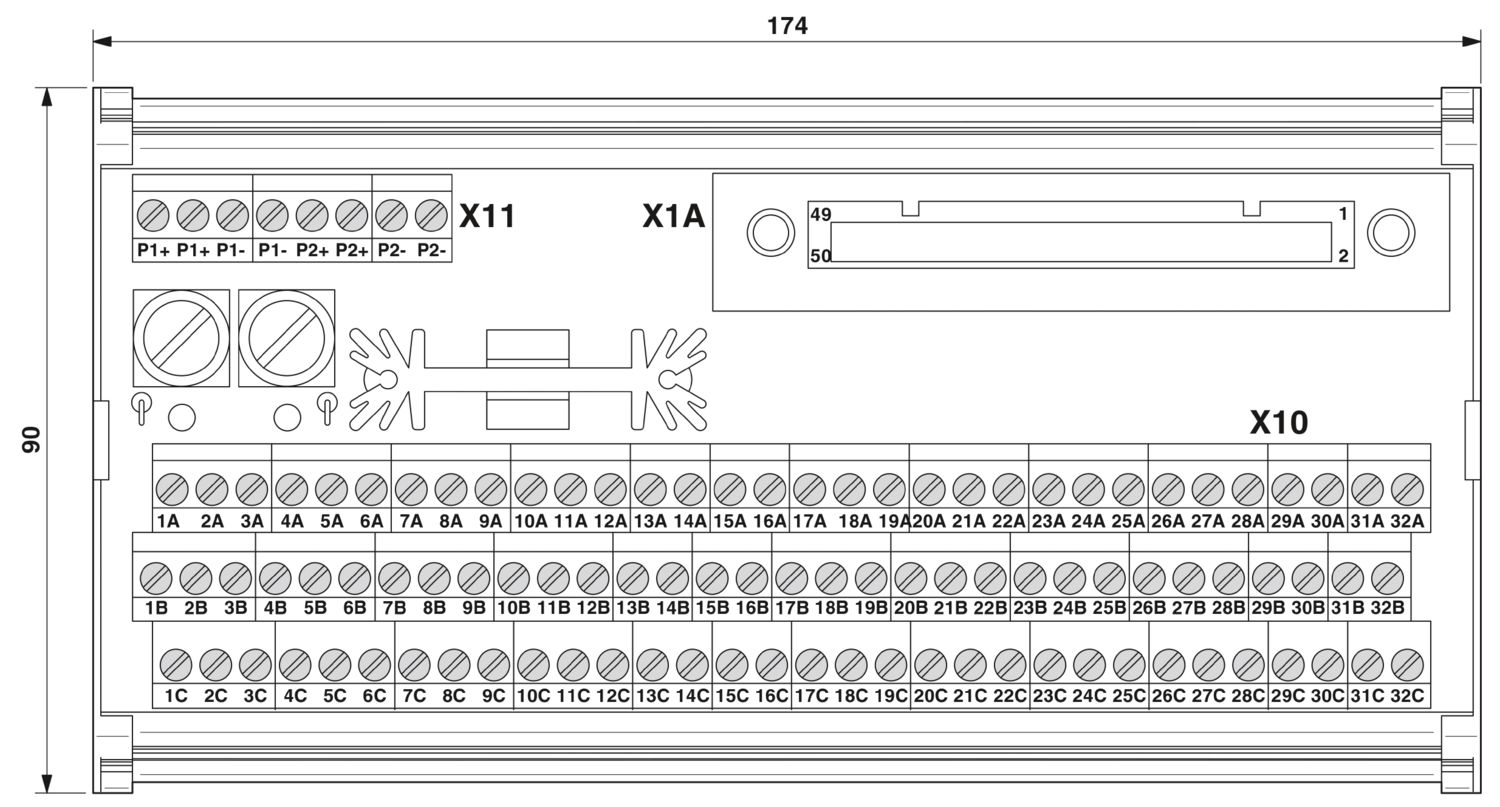

Dimensioni articolo
Larghezza	174 mm
Altezza	89,6 mm
Profondità	79,3 mm

Condizioni ambientali
Grado di protezione (Modulo)	IP00
Grado di protezione (Luogo di installazione)	≤ IP54
Temperatura ambiente (esercizio)	-20 °C ... 70 °C
Temperatura ambiente (stoccaggio/trasporto)	-20 °C ... 70 °C
Posizione elevata	≤ 2000 m

UKCA
Certificato	Conformità UKCA

Distanze in aria e linee di fuga
Norme/Disposizioni	EN IEC 60664-1

Tipo di montaggio	Montaggio su guida DIN
Posizione di installazione	a scelta

Nota per il funzionamento	Per l'uso conforme è necessario rispettare le specifiche della direttiva d'installazione (vedi download). Per le applicazioni o l'uso con prodotti di terzi è necessario rispettare anche le specifiche, gli avvertimenti e le avvertenze di sicurezza del rispettivo produttore terzo.

Dati commerciali

Codice articolo	2314451
Pezzi/conf.	1 Pezzi
Quantità di ordinazione minima	1 Pezzi
Codice vendita	DK218N
Codice prodotto	DK218N
GTIN	4046356126922
Peso per pezzo (confezione inclusa)	510 g
Peso per pezzo (confezione esclusa)	433,68 g
Numero tariffa doganale	85369010
Paese di origine	DE

Classifiche

Omologazioni

Approval Specification Data
	Tensione nominale U_N	Corrente nominale I_N	Sezione AWG	Sezione mm²
keine
	24 V	2 A

Environmental product compliance

Prodotti compatibili

Accessori

I vantaggi

Per moduli digitali ADV 151 e ADV 551

Connessione a tre fili (segnale, più, meno)

Alimentazione di tensione ridondante (fusibile IEC 127-2,5 x 20, 2 A)

ECLASS-13.0	27141152
ECLASS-15.0	27141152

EU RoHS
Soddisfa i requisiti della direttiva RoHS	Sì
con eccezione delle deroghe, se note	7(a), 7(c)-I
China RoHS
Environment friendly use period (EFUP)	EFUP-50 Una tabella per la dichiarazione China RoHS in base allarticolo è disponibile nellarea di download di ciascun articolo alla voce "Dichiarazione del produttore". Per tutti gli articoli con EFUP-E non viene allestita né richiesta alcuna tabella per la dichiarazione China RoHS.
EU REACH SVHC
Avviso di sostanza candidata REACH (n. CAS)	Hexahydromethylphthalic anhydride (n. CAS: Non pertinente)
Avviso di sostanza candidata REACH (n. CAS)		Lead (n. CAS: 7439-92-1)
SCIP	2fe27b31-1ef9-4077-9c5c-4751bef32140
