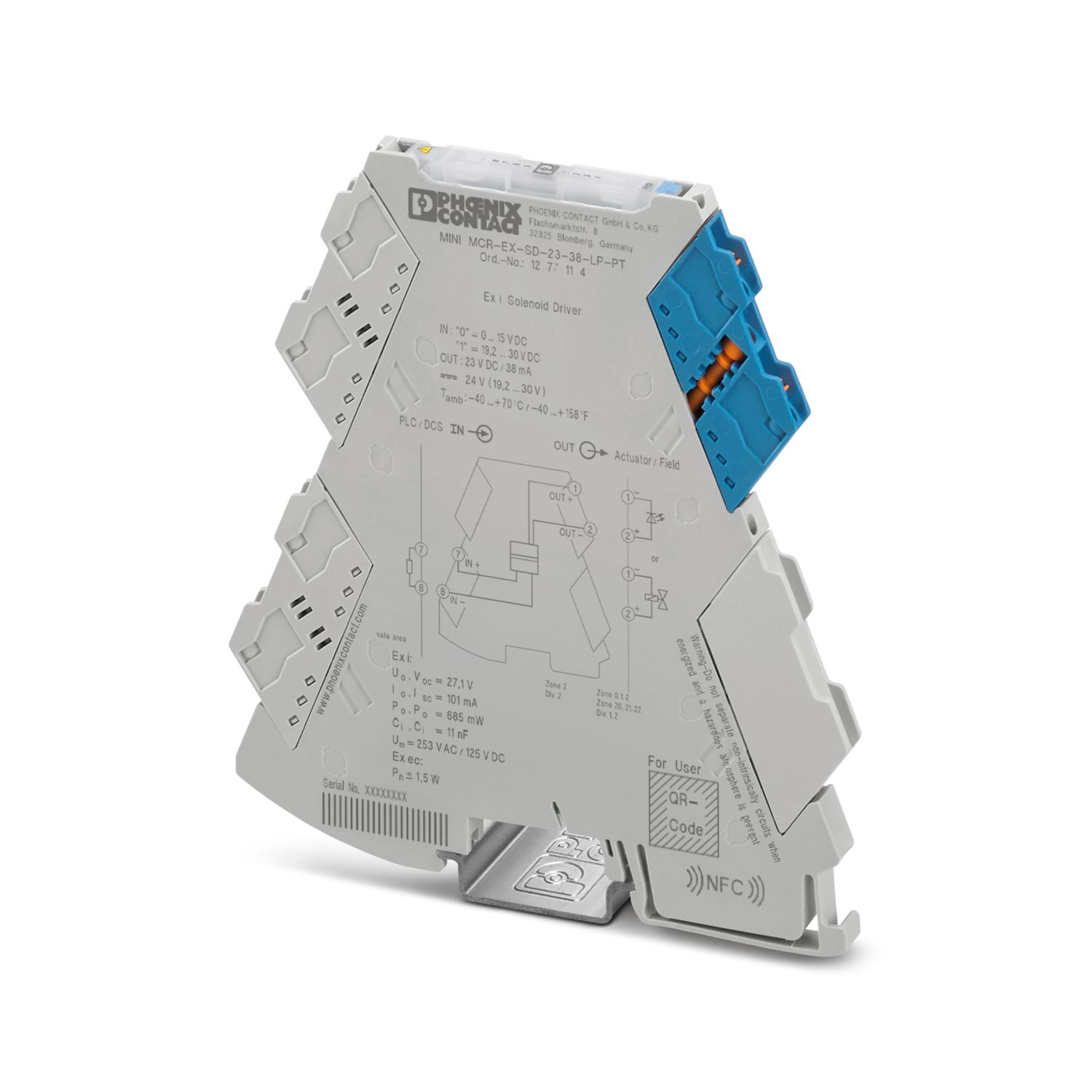

MINI MCR-EX-SD-23-38-LP-PT - Modulo di controllo valvole - 1277114

Caratteristiche articolo

Tipo di prodotto	Modulo controllo valvole
Famiglia di prodotti	MINI Analog Pro

Caratteristiche elettriche

Isolamento galvanico
Categoria di sovratensione	II (≤ 5000 m)
Grado di inquinamento	2 (≤ 5000 m)
Isolamento galvanico Ingresso/uscita IEC/EN 61010-1
Norme/Disposizioni	IEC/EN 61010-1
Tensione di isolamento nominale	300 V_eff
Tensione di prova	2,5 kV AC (50 Hz, 60 s)
isolamento	isolamento doppio/rinforzato
Isolamento galvanico Ingresso/uscita IEC/EN 60079-11
Norme/Disposizioni	IEC/EN 60079-11
Tensione di isolamento nominale	265 V_eff
Isolamento galvanico Ingresso/uscita IEC/EN 60079-7
Norme/Disposizioni	IEC/EN 60079-7
Tensione di isolamento nominale	251 V_eff
Alimentazione
Range tensione di alimentazione	autoalimentato in loop, non è necessaria alcuna alimentazione esterna
Potenza assorbita	< 1,5 W

Dati di ingresso

Segnale: Tensione
Numero ingressi	1
Segnale d'ingresso, tensione	19,2 V DC ... 30 V DC (24 V DC, -20 % ... +25 %)

Dati di uscita

Segnale: Tensione
Numero uscite	1
Tensione d'uscita	≥ 12,5 V DC (38 mA)
Resistenza d'uscita	≥ 270 Ω (resistenza interna R_i)
Limitazione di corrente	> 38 mA
Tempo di risposta	< 50 ms
Tensione a vuoto	> 23 V DC
Resistente a cortocircuiti	sì

Dati di collegamento

Collegamento	Connessione Push-in
Lunghezza del tratto da spelare	10 mm
Sezione conduttore rigida	0,2 mm² ... 2,5 mm² (con capocorda)
	0,14 mm² ... 2,5 mm² (senza capocorda)
Sezione conduttore flessibile	0,14 mm² ... 2,5 mm²
Sezione conduttore AWG	24 ... 12 (flessibile)

Dati EX

Installazione Ex (EPL)	Gc
Installazione Ex (EPL)		Div. 2
Circuiti Ex i (EPL)	Ga
		Da
		Ma
		Div. 1
Dati tecnici di sicurezza
Induttanza interna max. L_i	trascurabile
Capacità interna max. C_i	11 nF
Max. tensione d’uscita U_o	27,1 V
Max. corrente in uscita I_o	101 mA
Max. potenza in uscita P_o	685 mW
Tensione massima di sicurezza U_m	253 V AC
Tensione massima di sicurezza U_m		125 V DC
IIA (circuito di corrente semplice): Max. induttività esterna L_o / Max. capacità esterna C_o	23 mH / 2,3 µF
IIB/IIIC (circuito di corrente semplice): Max. induttività esterna L_o / Max. capacità esterna C_o	12 mH / 686 nF
IIC (circuito di corrente semplice): Max. induttività esterna L_o / Max. capacità esterna C_o	3 mH / 78 nF
I (circuito di corrente semplice): Max. induttività esterna L_o / Max. capacità esterna C_o	30 mH / 4,1 µF

Dimensioni

Larghezza	6,2 mm
Altezza	109,81 mm
Profondità	119,2 mm

Indicazioni materiale

Colore	grigio (RAL 7042)

Condizioni ambientali e della vita elettrica

Condizioni ambientali
Grado di protezione	IP20
Temperatura ambiente (esercizio)	-40 °C ... 70 °C
Temperatura ambiente (stoccaggio/trasporto)	-40 °C ... 85 °C
Umidità dell'aria consentita (esercizio)	5 % ... 95 % (senza condensa)
Campo di impiego ad alta quota (IEC/EN 61010-1)
Gamma di altezze	> 2000 m ... 3000 m
Temperatura ambiente (esercizio)	-40 °C ... 63 °C
Tensione di isolamento nominale	300 V_eff (Ingresso/uscita)
isolamento	isolamento doppio/rinforzato
Campo di impiego ad alta quota (IEC/EN 61010-1)
Gamma di altezze	> 3000 m ... 4000 m
Temperatura ambiente (esercizio)	-40 °C ... 56 °C
Tensione di isolamento nominale	300 V_eff (Ingresso/uscita)
isolamento	isolamento doppio/rinforzato
Campo di impiego ad alta quota (IEC/EN 61010-1)
Gamma di altezze	> 4000 m ... 5000 m
Temperatura ambiente (esercizio)	-40 °C ... 49 °C
Tensione di isolamento nominale	150 V_eff (Ingresso/uscita)
isolamento	isolamento doppio/rinforzato
Campo di impiego ad alta quota (IEC/EN 60079-11)
Gamma di altezze	> 2000 m ... 3000 m
Temperatura ambiente (esercizio)	-40 °C ... 63 °C
Tensione massima di sicurezza U_m	121 V AC
Tensione massima di sicurezza U_m		110 V DC
Tensione di isolamento nominale	150 V_eff (Ingresso/uscita)
Campo di impiego ad alta quota (IEC/EN 60079-11)
Gamma di altezze	> 3000 m ... 4000 m
Temperatura ambiente (esercizio)	-40 °C ... 56 °C
Tensione massima di sicurezza U_m	33 V AC/DC
Tensione di isolamento nominale	60 V_eff (Ingresso/uscita)
Campo di impiego ad alta quota (IEC/EN 60079-11)
Gamma di altezze	> 4000 m ... 5000 m
Temperatura ambiente (esercizio)	-40 °C ... 49 °C
Tensione massima di sicurezza U_m	33 V AC/DC
Tensione di isolamento nominale	60 V_eff (Ingresso/uscita)
Campo di impiego ad alta quota (IEC/EN 60079-7)
Gamma di altezze	> 2000 m ... 3000 m
Temperatura ambiente (esercizio)	-40 °C ... 63 °C
Tensione di isolamento nominale	162 V_eff (Ingresso/uscita)
Campo di impiego ad alta quota (IEC/EN 60079-7)
Gamma di altezze	> 3000 m ... 4000 m
Temperatura ambiente (esercizio)	-40 °C ... 56 °C
Tensione di isolamento nominale	60 V_eff (Ingresso/uscita)
Campo di impiego ad alta quota (IEC/EN 60079-7)
Gamma di altezze	> 4000 m ... 5000 m
Temperatura ambiente (esercizio)	-40 °C ... 49 °C
Tensione di isolamento nominale	60 V_eff (Ingresso/uscita)

Omologazioni

CE
Certificato	Conformità CE
ATEX
Siglatura	 II (1) G [Ex ia Ga] IIC
		 II (1) D [Ex ia Da] IIIC
		 II 3 (1) G Ex ec [ia Ga] IIC T4 Gc
		 I (M1) [Ex ia Ma] I
Certificato	TÜV 21 ATEX 8651 X
IECEx
Siglatura	[Ex ia Ga] IIC
		[Ex ia Da] IIIC
		Ex ec [ia Ga] IIC T4 Gc
		[Ex ia Ma] I
Certificato	IECEx TUR 21.0043 X
CCC / China-Ex
Siglatura	[Ex ia Ga] IIC
		[Ex ia Da] IIIC
		Ex ec [ia Ga] IIC T4 Gc
Certificato	2023122310116238
UL, USA / Canada
Siglatura	UL 61010-2-201 Listed
		Class I, Div. 1, Groups A, B, C, D
		Class II, Div. 1, Groups E, F, G
		Class III, Div. 1
		Class I, Zone 0, 1, 2, Groups IIC, IIB, IIA
		Class I, Div. 2, Groups A, B, C, D T4
		Class I, Zone 2
		AEx ec [ia Ga] IIC T4 Gc; AEx ec [ia IIIC Da] IIC T4 Gc
		Ex ec [ia Ga] IIC T4 Gc X; Ex ec [ia IIIC Da] IIC T4 Gc X
		Class I, Zone 0, [AEx ia Ga] IIC, [Ex ia Ga] IIC X
		Class I, Zone 20, [AEx ia Da] IIIC, [Ex ia Da] IIIC X
Certificato	, C.D.-No 097285872
UL, USA / Canada
Siglatura	UL 61010-2-201 Listed
Certificato	, C.D.-No 097285872
Omologazione per settore navale
Certificato	DNV TAA00003FZ
Safety Integrity Level (SIL, IEC 61508)
Siglatura	3
INMETRO
Siglatura	[Ex ia Ma] I
		[Ex ia Ga] IIC
		[Ex ia Da] IIIC
		Ex ec [ia Ga] IIC T4 Gc
Certificato	DNV 23.0189 X
Dati cantieristica navale
Temperature	B
Humidity	B
Vibrazione	A
EMC	A
Enclosure	Required protection according to the Rules shall be provided upon installation on board

Dati EMC

Compatibilità elettromagnetica	Collaudato secondo le seguenti norme e prescrizioni: EN 61326-1 Uso in ambiente industriale, NAMUR NE 21
Immunità ai disturbi	IEC/EN 61000-6-2
	IEC/EN 61326-3-2
Emissione di disturbi
Norme/Disposizioni	IEC/EN 61000-6-4

Normative e prescrizioni

GB Standard
Norme/Disposizioni	GB/T 3836.1
		GB/T 3836.3
		GB/T 3836.4

Codice articolo	1277114
Pezzi/conf.	1 Pezzi
Quantità di ordinazione minima	1 Pezzi
Codice vendita	DK1224
Codice prodotto	DK1224
GTIN	4063151471118
Peso per pezzo (confezione inclusa)	118,5 g
Peso per pezzo (confezione esclusa)	118,5 g
Numero tariffa doganale	85437090
Paese di origine	DE

EU RoHS
Soddisfa i requisiti della direttiva RoHS	Sì
con eccezione delle deroghe, se note	7(a), 7(c)-I
China RoHS
Environment friendly use period (EFUP)	EFUP-50 Una tabella per la dichiarazione China RoHS in base allarticolo è disponibile nellarea di download di ciascun articolo alla voce "Dichiarazione del produttore". Per tutti gli articoli con EFUP-E non viene allestita né richiesta alcuna tabella per la dichiarazione China RoHS.
EU REACH SVHC
Avviso di sostanza candidata REACH (n. CAS)	Lead (n. CAS: 7439-92-1)
SCIP	1febd154-0a5e-4e9a-b6f2-78faa13d2ce4
