MACX MCR-EX-SL-SD-24-48-LP
-
Modulo di controllo valvole
2865609

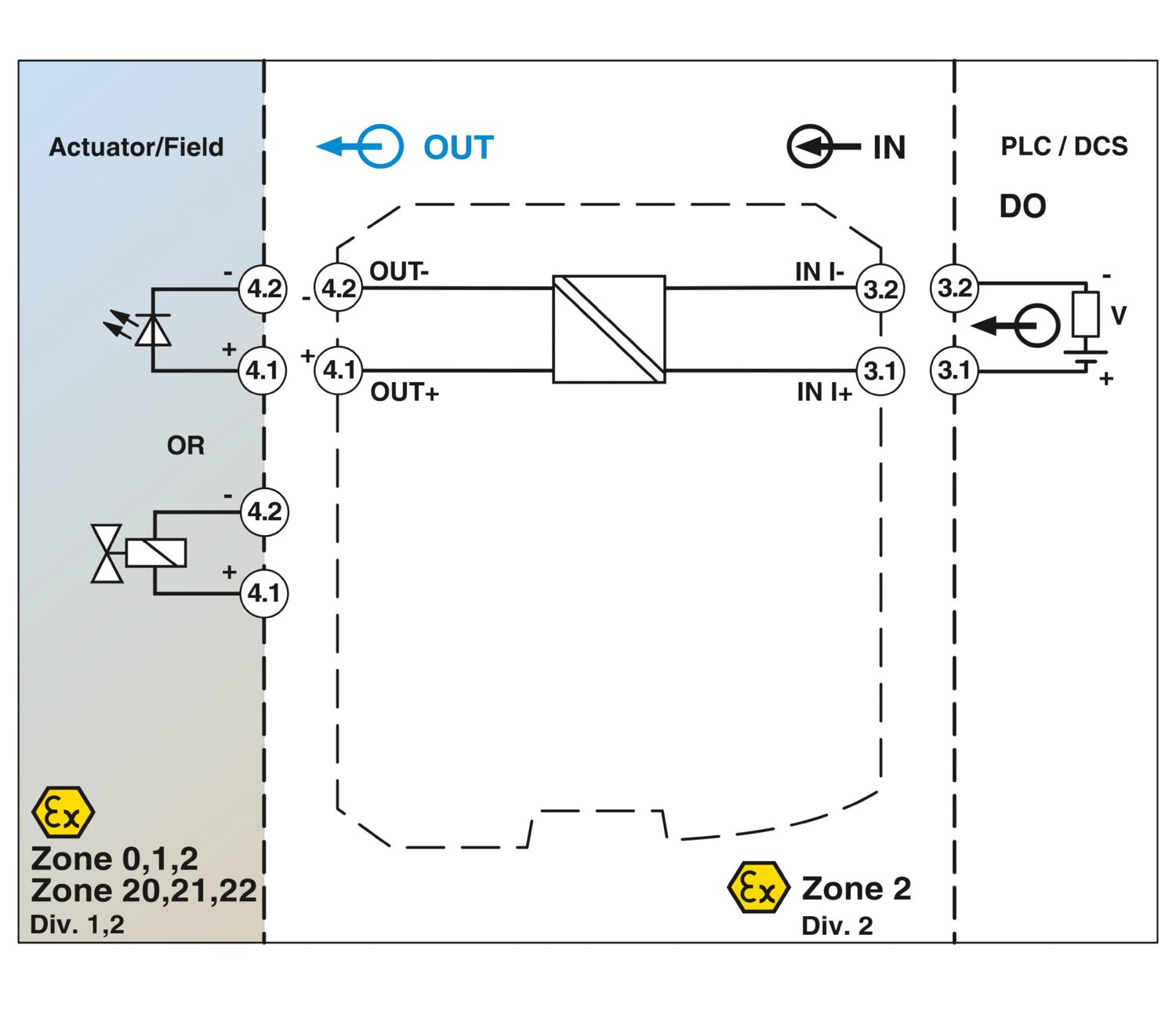

Blocco di controllo valvola Ex i. Per il comando a sicurezza intrinseca di valvole elettromagnetiche Ex i, moduli di allarme o LED installati in aree a rischio di esplosione. Limitazione di corrente a 48 mA. Per gas fino al gruppo IIC, alimentazione Loop Powered, separazione galvanica, SIL 3. Connessione a vite.
Dettagli prodotto
| Tipo di prodotto | Modulo controllo valvole |
| Famiglia di prodotti | MACX Analog |
| Numero di canali | 1 |
| Esecuzione | Isolatori galvanici Ex i con sicurezza funzionale SIL |
| Valvola compatibile | ASCO Coil 195 |
| ASCO Coil 302 (12 V) | |
| Bürkert Coil AC 10 standard | |
| Bürkert Coil AC 10 high resistance | |
| Bürkert Coil AC 21 standard 700 mW / 65°C | |
| Bürkert Coil AC 21 high resistance 700 mW / 65°C | |
| Bürkert Coil AC 21 standard 900 mW / 45°C | |
| Bürkert Coil AC 21 high resistance 900 mW / 45°C | |
| Bürkert Coil AC 21 standard 900 mW / 60°C | |
| Bürkert Coil AC 21 high resistance 900 mW / 60°C | |
| Bürkert Coil G1 642735 standard 800 mW / 40°C | |
| Bürkert Coil G1 642735 high resistance 800 mW / 40°C | |
| Bürkert Coil G1 642735 standard 1000 mW / 40°C | |
| Bürkert Coil G1 642735 high resistance 1000 mW / 40°C | |
| FESTO Coil MFH-...IA-SA-EX GBXE022AIAD03 | |
| FESTO Coil (J)MFH-...BIA-SA-EX GBXE022AIAD03 | |
| Norgren Herion Coil 2050 | |
| Norgren Herion Coil 2051 | |
| Norgren Herion Coil 2052 | |
| Norgren Herion Coil 2053 | |
| Norgren Herion Coil 2080 / 2082 | |
| Norgren Herion Coil 2081 / 2083 | |
| Norgren Herion Coil 2084 | |
| Norgren Herion Coil 3039 | |
| Nass Coil 1259 30.1-00 | |
| Nass Coil 1259 50.1-00 | |
| Parker Coil VZ07 488650.01 | |
| Parker Coil VZ33 494035.10 | |
| Parker Coil VZ08 488660.01 | |
| Parker Coil VZ09 488670.01 | |
| Parker Coil VZ95 482160.01 EEx ia IIB T6 | |
| Parker Coil VZ23 482870.01 | |
| Samson Coil 3701-12 (12 V) | |
| Samson Coil 3701-13 (24 V) | |
| Samson Coil 3963-12 (12 V) | |
| Samson Coil 3963-13 (24 V) | |
| Samson Coil 3964-12 (12 V) | |
| Samson Coil 3964-13 (24 V) | |
| Seitz Pilot valve PV 12F73 Ci oH | |
| Seitz Pilot valve PV 12F73 Xi oH | |
| Seitz Pilot valve PV 12F73 Xi oH-2 | |
| Seitz Solenoid coil 11 G 52 | |
| Nota | Questo è un estratto di alcune possibili combinazioni tra valvole e moduli di controllo valvole. |
| Isolamento galvanico | Separazione a 2 vie |
| Coefficiente termico massimo | 0,01 %/K |
| Isolamento galvanico | |
| Tensione di prova | 2,5 kV AC (50 Hz, 60 s) |
| Categoria di sovratensione | II |
| Grado di inquinamento | 2 |
| Isolamento galvanico Uscita/ingresso IEC/EN 60079-11 | |
| Norme/Disposizioni | IEC/EN 60079-11 |
| Tensione di isolamento nominale | 375 VPP |
| Isolamento galvanico Uscita/ingresso IEC/EN 61010-1 | |
| Norme/Disposizioni | IEC/EN 61010-1 |
| Tensione di isolamento nominale | 300 Veff |
| isolamento | Separazione sicura |
| Alimentazione | |
| Range tensione di alimentazione | autoalimentato in loop, non è necessaria alcuna alimentazione esterna |
| Potenza dissipata | < 1,41 W |
| Segnale: Tensione | |
| Numero ingressi | 1 |
| Segnale d'ingresso, tensione | 19,2 V DC ... 30 V DC (24 V DC, -20 % ... +25 %) |
| Segnale d'ingresso, corrente massima | 85 mA (Ue = 24 V DC) |
| Segnale: Tensione | |
| Descrizione dell'uscita | sicurezza intrinseca |
| Numero uscite | 1 |

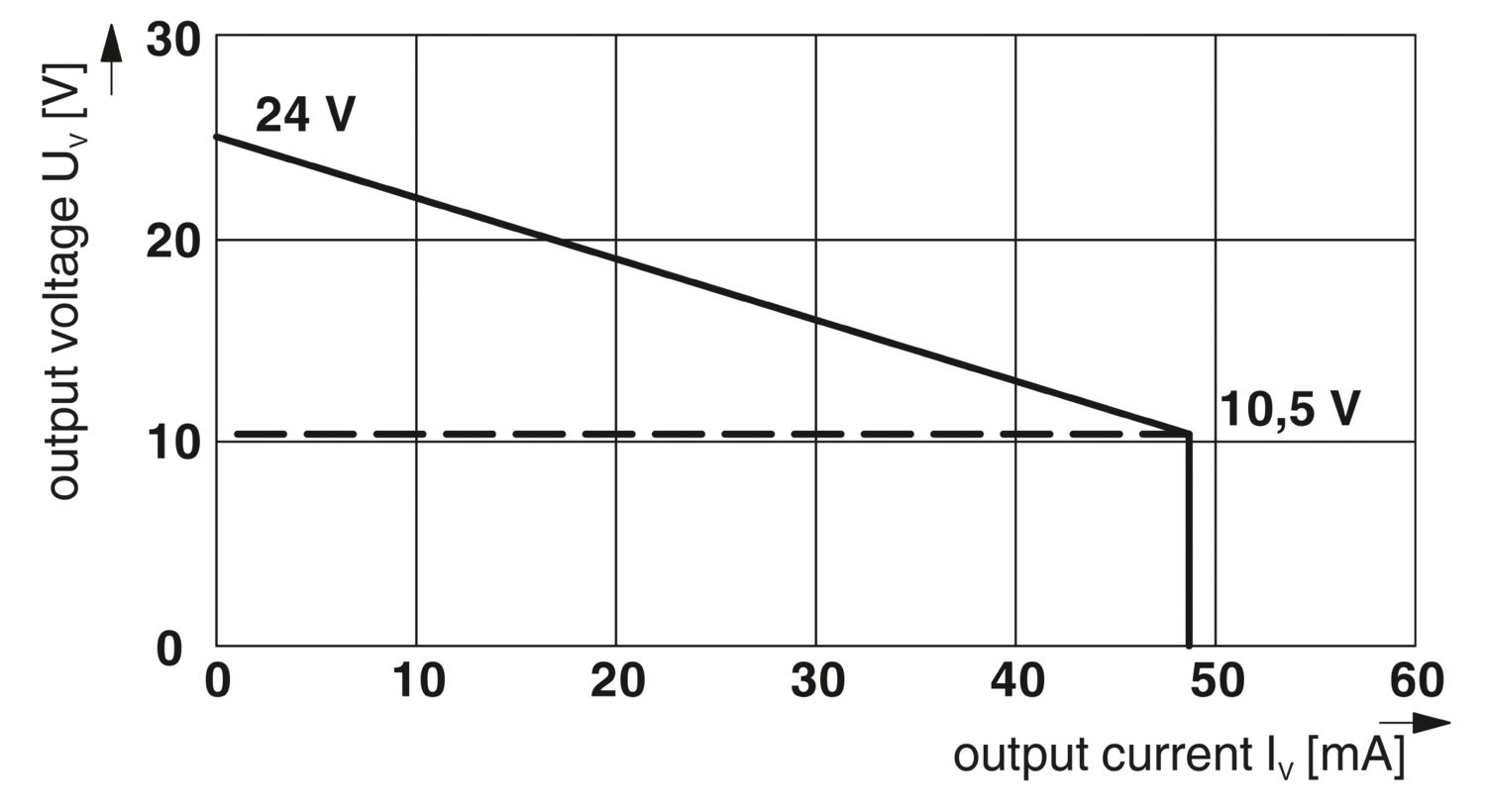

| Tensione d'uscita | ≥ 10,5 V DC (48 mA) |
| Limitazione di corrente | > 48 mA |
| Tempo di risposta | < 20 ms |
| Tensione a vuoto | > 24 V DC |
| Resistente a cortocircuiti | sì |
| Collegamento | Connessione a vite |
| Lunghezza del tratto da spelare | 7 mm |
| Filettatura | M3 |
| Sezione conduttore rigida | 0,2 mm² ... 2,5 mm² |
| Sezione conduttore flessibile | 0,2 mm² ... 2,5 mm² |
| Sezione conduttore AWG | 24 ... 14 |
| Coppia di serraggio | 0,5 Nm ... 0,6 Nm |
| Presa per spina di prova | |
| Diametro max. | 2 mm |
| Installazione Ex (EPL) | Gc |
| Div. 2 | |
| Circuiti Ex i (EPL) | Ga |
| Da | |
| Ma | |
| Div. 1 | |
| Dati tecnici di sicurezza | |
| Nota | Per l'omologazione ATEX e IECEx valgono i seguenti valori Ex i. Per tutte le altre omologazioni Ex, i valori Ex i devono essere ricavati dai rispettivi certificati. |
| Potenza d'ingresso Pi | trascurabile |
| Induttanza interna max. Li | trascurabile |
| Capacità interna max. Ci | trascurabile |
| Max. tensione d’uscita Uo | 27,7 V |
| Max. corrente in uscita Io | 101 mA |
| Max. potenza in uscita Po | 697 mW |
| Resistenza interna max. Ri | 275,7 Ω |
| Tensione massima di sicurezza Um | 253 V AC |
| 125 V DC | |
| IIA/I (circuito di corrente semplice): Max. induttività esterna Lo / Max. capacità esterna Co | 27,9 mH / 2,2 µF |
| IIB/IIIC (circuito di corrente semplice): Max. induttività esterna Lo / Max. capacità esterna Co | 13,9 mH / 0,663 µF |
| IIC (circuito di corrente semplice): Max. induttività esterna Lo / Max. capacità esterna Co | 3,5 mH / 0,085 µF |
| IIA/I (circuito di corrente misto): Max. induttività esterna Lo / Max. capacità esterna Co | 20 mH / 440 nF, 1 mH / 500 nF, 0,1 mH / 960 nF |
| IIB/IIIC (circuito di corrente misto): Max. induttività esterna Lo / Max. capacità esterna Co | 5 mH / 200 nF, 1 mH / 300 nF, 0,15 mH / 500 nF |
| IIC (circuito di corrente misto): Max. induttività esterna Lo / Max. capacità esterna Co | 0,5 mH / 50 nF, 0,15 mH / 100 nF |
| Segnalazione stato | LED giallo (stato di funzionamento / stato, si accende con circuito di commutazione in uscita attivo) |
| Disegno quotato |
|
| Larghezza | 12,5 mm |
| Altezza | 112,5 mm |
| Profondità | 113,7 mm |
| Profondità NS 35/7,5 | 114,5 mm (agganciato su guida DIN NS 35/7,5 a norma EN 60715) |
| Colore | grigio (RAL 7042) |
| Classe di combustibilità a norma UL 94 | V0 (Custodia) |
| Materiale custodia | PA 6.6-FR |
| Condizioni ambientali | |
| Grado di protezione | IP20 (non sottoposto a valutazione UL) |
| Temperatura ambiente (esercizio) | -40 °C ... 60 °C (Posizione di montaggio a piacere) |
| -40 °C ... 70 °C (Declassamento) | |
| Temperatura ambiente (stoccaggio/trasporto) | -40 °C ... 80 °C |
| Umidità dell'aria consentita (esercizio) | 10 % ... 95 % (senza condensa) |
| Campo di impiego ad alta quota (≤ 2000 m) | |
| Posizione elevata | ≤ 2000 m (I dati tecnici si riferiscono ad altitudini ≤2000 m sul livello del mare. Per altitudini >2000 m sul livello del mare, vedere la scheda tecnica.) |
| Temperatura ambiente (esercizio) | -40 °C ... 70 °C |
| Tensione massima di sicurezza Um | 253 V AC |
| 125 V DC | |
| Tensione di isolamento nominale | 375 VPP (IEC/EN 60079-11) |
| 265 V (UIsolation rated "ec") | |
| Campo di impiego ad alta quota (≤ 3000 m) | |
| Gamma di altezze | > 2000 m ... 3000 m |
| Temperatura ambiente (esercizio) | -40 °C ... 63 °C |
| Tensione massima di sicurezza Um | 190 V AC |
| 110 V DC | |
| Tensione di isolamento nominale | 190 V (IEC/EN 60079-11) |
| 190 V (UIsolation rated "ec") | |
| Campo di impiego ad alta quota (≤ 4000 m) | |
| Gamma di altezze | > 3000 m ... 4000 m |
| Temperatura ambiente (esercizio) | -40 °C ... 56 °C |
| Tensione massima di sicurezza Um | 60 V |
| Tensione di isolamento nominale | 60 V (IEC/EN 60079-11) |
| 60 V (UIsolation rated "ec") | |
| Campo di impiego ad alta quota (≤ 5000 m) | |
| Gamma di altezze | > 4000 m ... 5000 m |
| Temperatura ambiente (esercizio) | -40 °C ... 49 °C |
| Tensione massima di sicurezza Um | 60 V |
| Tensione di isolamento nominale | 60 V (IEC/EN 60079-11) |
| 60 V (UIsolation rated "ec") | |
| CE | |
| Certificato | Conformità CE |
| Nota | inoltre EN 61326 |
| ATEX | |
| Siglatura | I (M1) [Ex ia Ma] I |
| II (1) G [Ex ia Ga] IIC | |
| II (1) D [Ex ia Da] IIIC | |
| II 3(1) G Ex ec [ia Ga] IIC T4 Gc | |
| Certificato | IBExU 07 ATEX 1133X |
| IECEx | |
| Siglatura | [Ex ia Ma] I |
| [Ex ia Ga] IIC | |
| [Ex ia Da] IIIC | |
| Ex ec [ia Ga] IIC T4 Gc | |
| Certificato | IECEx IBE 08.0002X |
| CCC / China-Ex | |
| Siglatura | [Ex ia Ga] IIC |
| [Ex ia Da] IIIC | |
| Ex ec [ia Ga] IIC T4 Gc | |
| Certificato | 2022122316115980 |
| UL, USA / Canada | |
| Siglatura | UL 61010 Listed |
| Class I, Div. 2, Groups A, B, C, D T4 | |
| Class I, Div. 2, Groups IIC, IIB, IIA T4 | |
| Associated apparatus for use in Class I, Division 1, Groups A,B,C,D | |
| Associated apparatus for use in Class II, Div.1 Groups E,F,G | |
| Associated apparatus for use in Class III, Division 1 | |
| Associated apparatus for use in Class I, Zone 0,1,2, Groups IIC,IIB,IIA | |
| Certificato | , C.D.-No 83104549 |
| UL, USA / Canada | |
| Siglatura | Class I Div 2; IS for Class I, II, III Div 1 |
| Certificato | , C.D.-No 83104549 |
| Omologazione per settore navale | |
| Certificato | DNV GL TAA000020C |
| Safety Integrity Level (SIL, IEC 61508) | |
| Siglatura | 3 |
| INMETRO | |
| Siglatura | [Ex ia Ma] I |
| [Ex ia Ga] IIC | |
| [Ex ia Da] IIIC | |
| Ex ec [ia Ga] IIC T4 Gc | |
| Certificato | DNV 18.0115 X |
| Dati cantieristica navale | |
| Temperature | B |
| Humidity | B |
| Vibrazione | A |
| EMC | A |
| Enclosure | Required protection according to the Rules shall be provided upon installation on board |
| Compatibilità elettromagnetica | Conformità alla direttiva EMC |
| Immunità ai disturbi | EN 61000-6-2 |
| Emissione di disturbi | |
| Norme/Disposizioni | EN 61000-6-4 |
| Isolamento galvanico | Separazione a 2 vie |
| GB Standard | |
| Norme/Disposizioni | GB/T 3836.1 |
| GB/T 3836.3 | |
| GB/T 3836.4 | |
| Tipo di montaggio | Montaggio su guida DIN |
I vantaggi
Compatibilità meccanica con il connettore per guide di supporto
Numerose curve caratteristiche lineari d'uscita compatibili con le elettrovalvole comunemente disponibili in commercio
Loop Powered: l'alimentazione di energia necessaria avviene tramite il segnale di comando sul lato di ingresso
Installazione in zona 2, tipo di protezione ammessa "n" (EN 60079-15)
Fino a SIL 3 a norma IEC 61508
Separazione galvanica a 2 vie
Ingresso: 19,2 V DC … 30 V DC
Uscita: [Ex ia] IIC / [Ex ia] IIB
