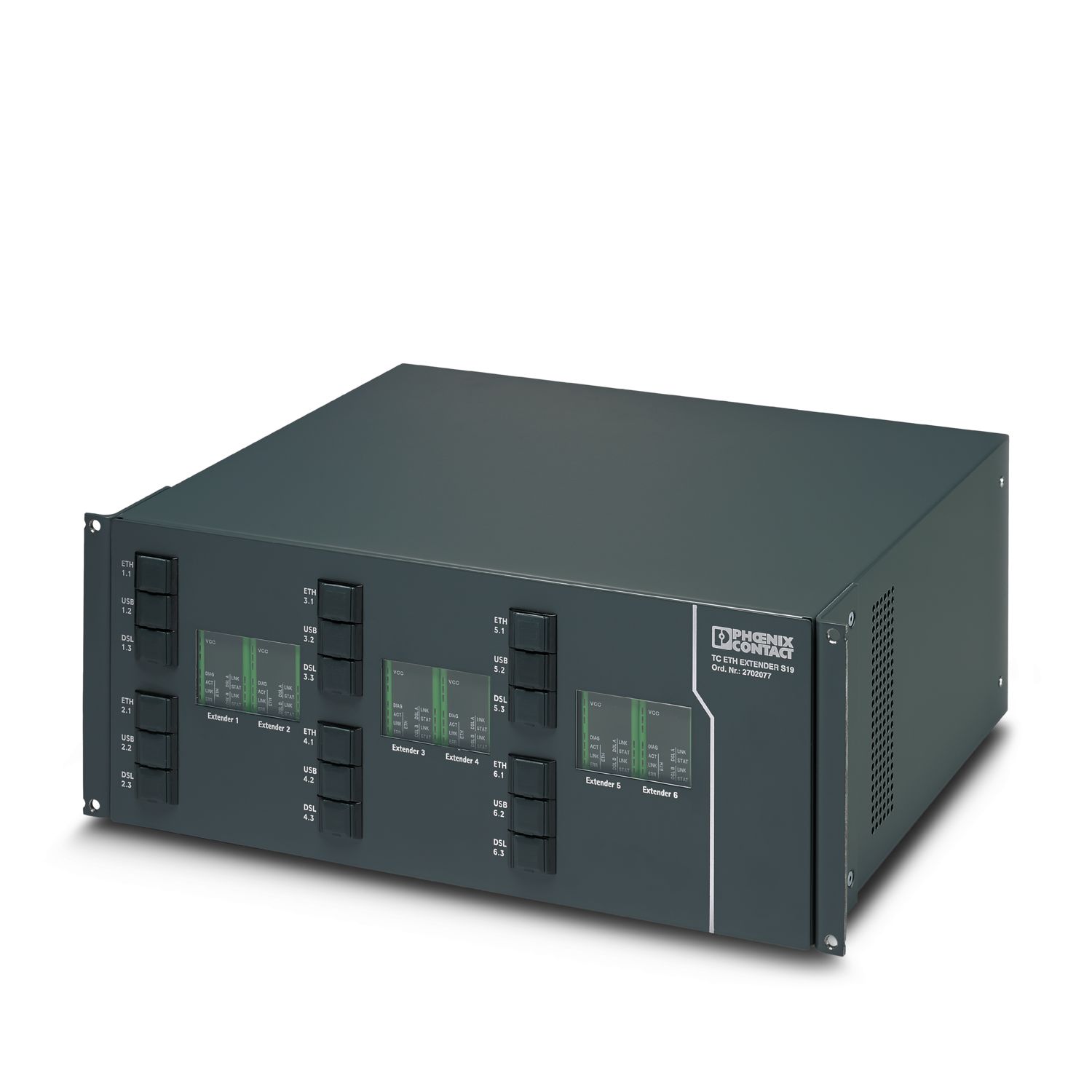

TC ETH EXTENDER S19
-
Modem
2702077

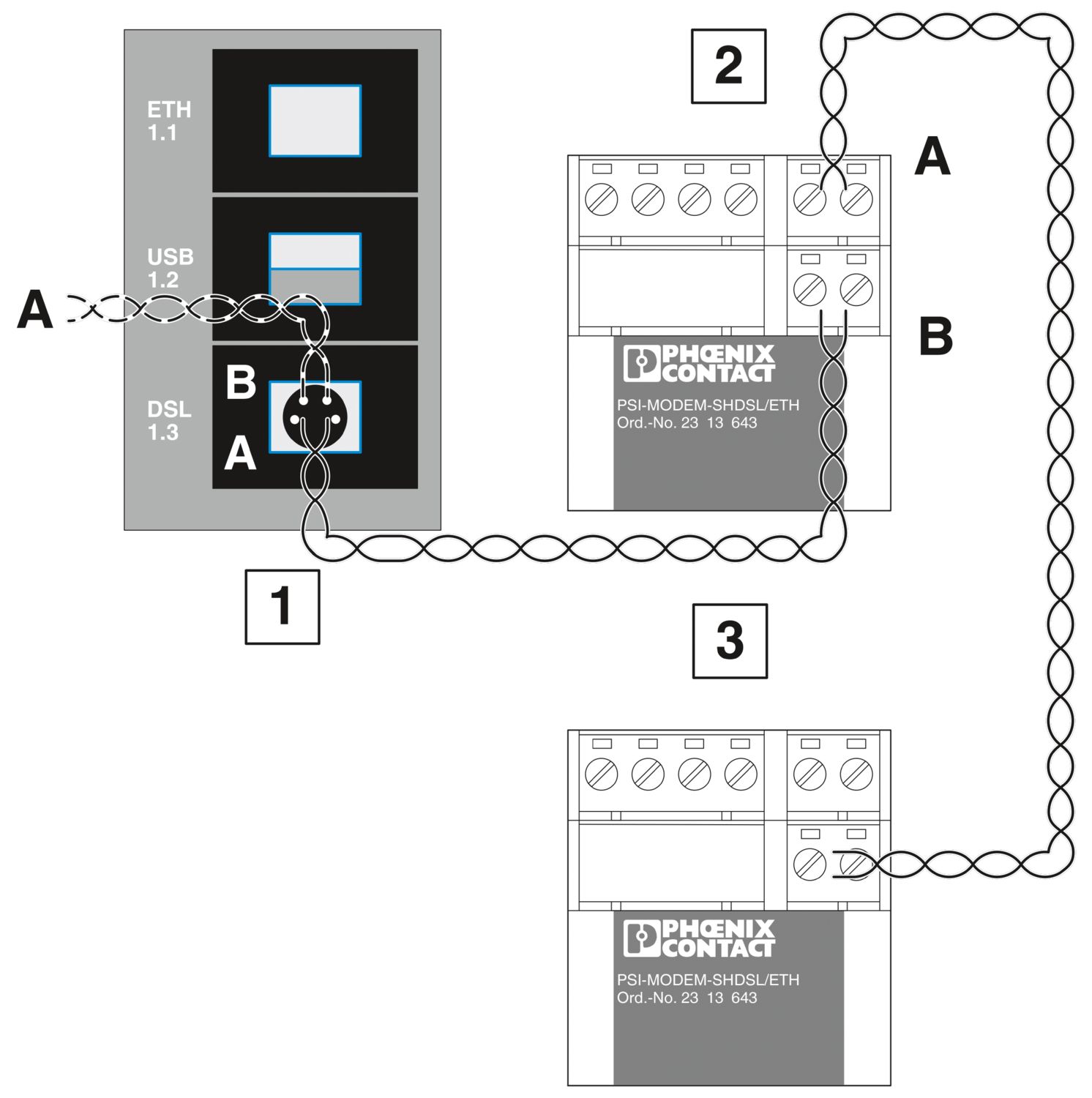

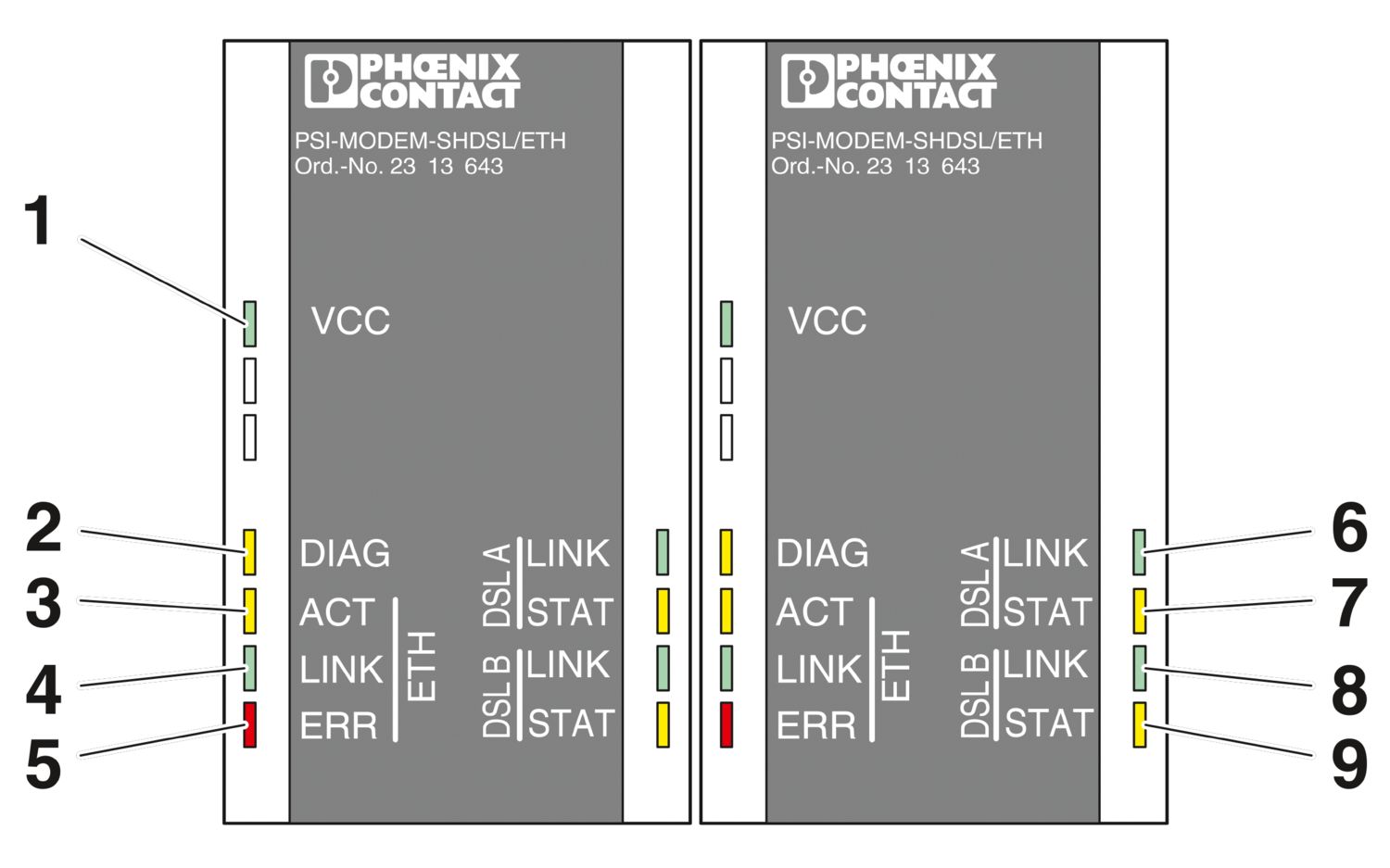

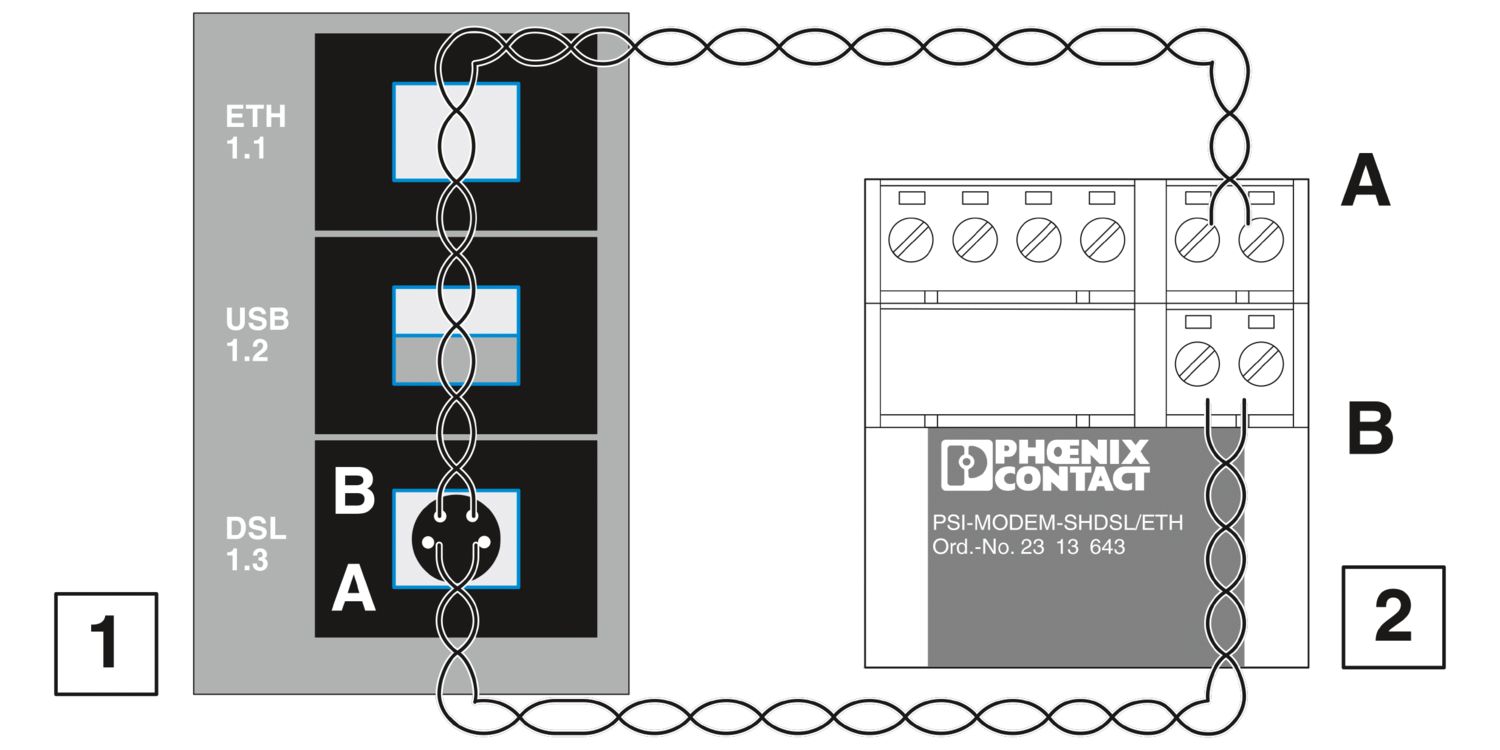

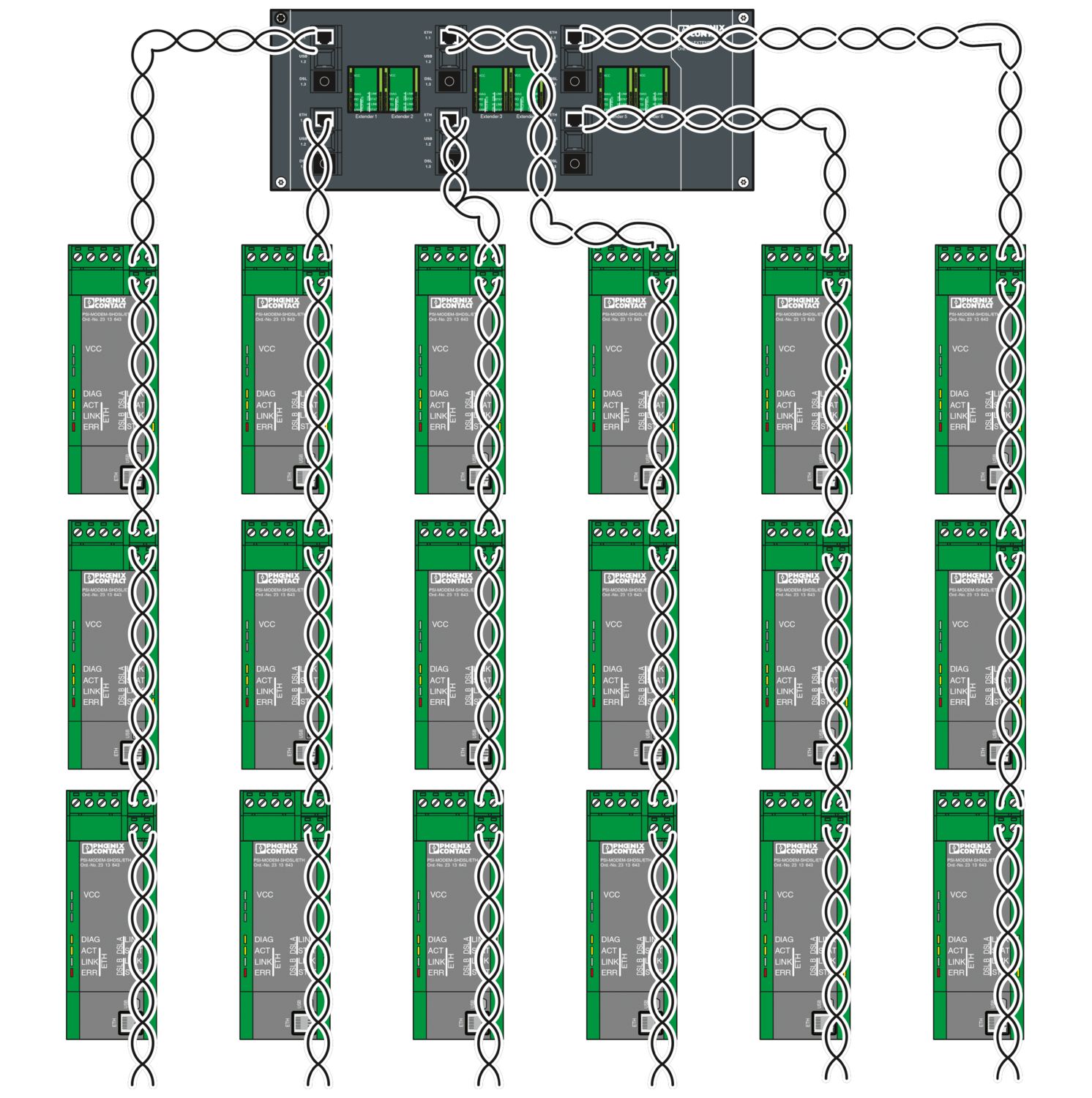

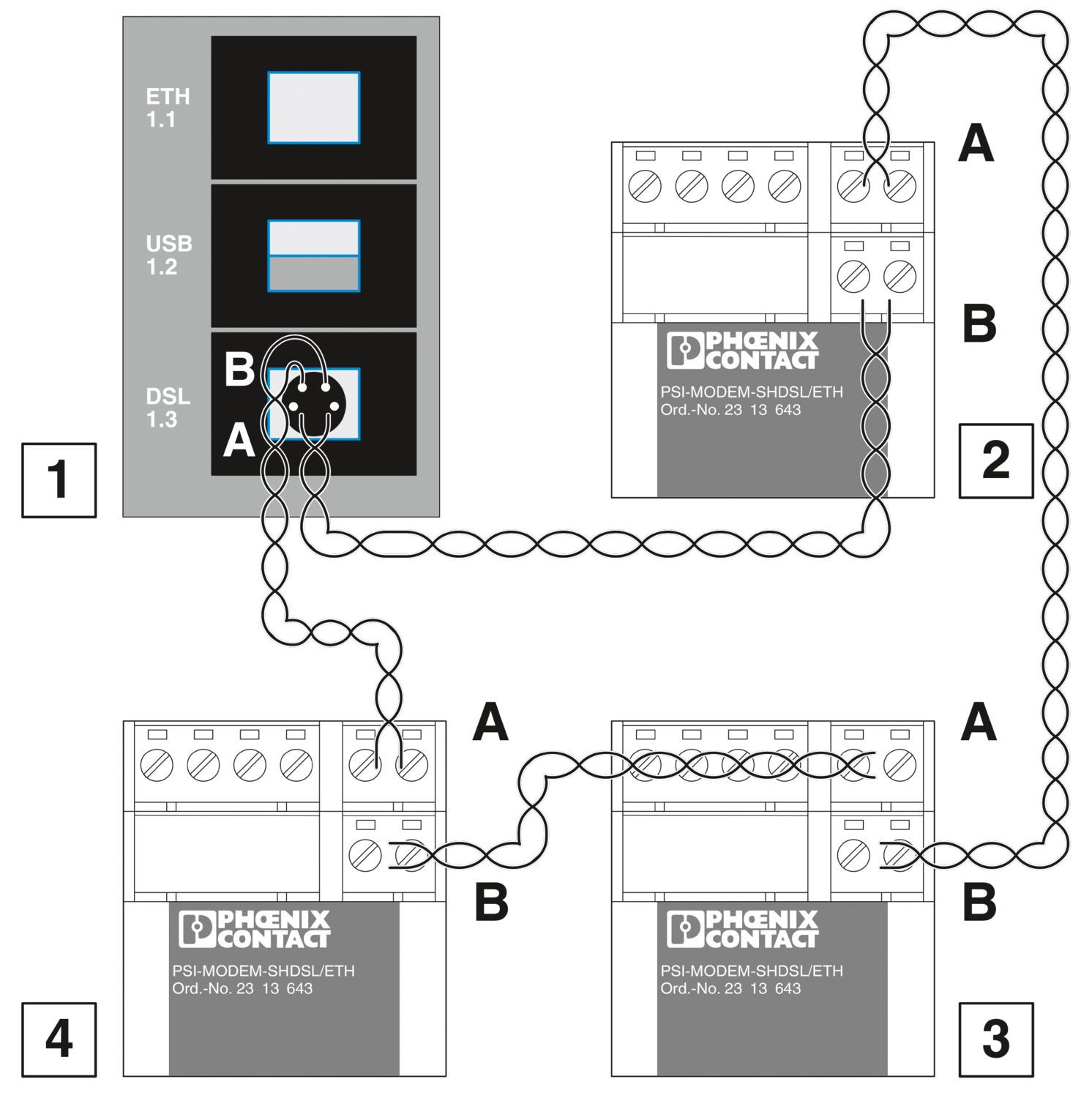

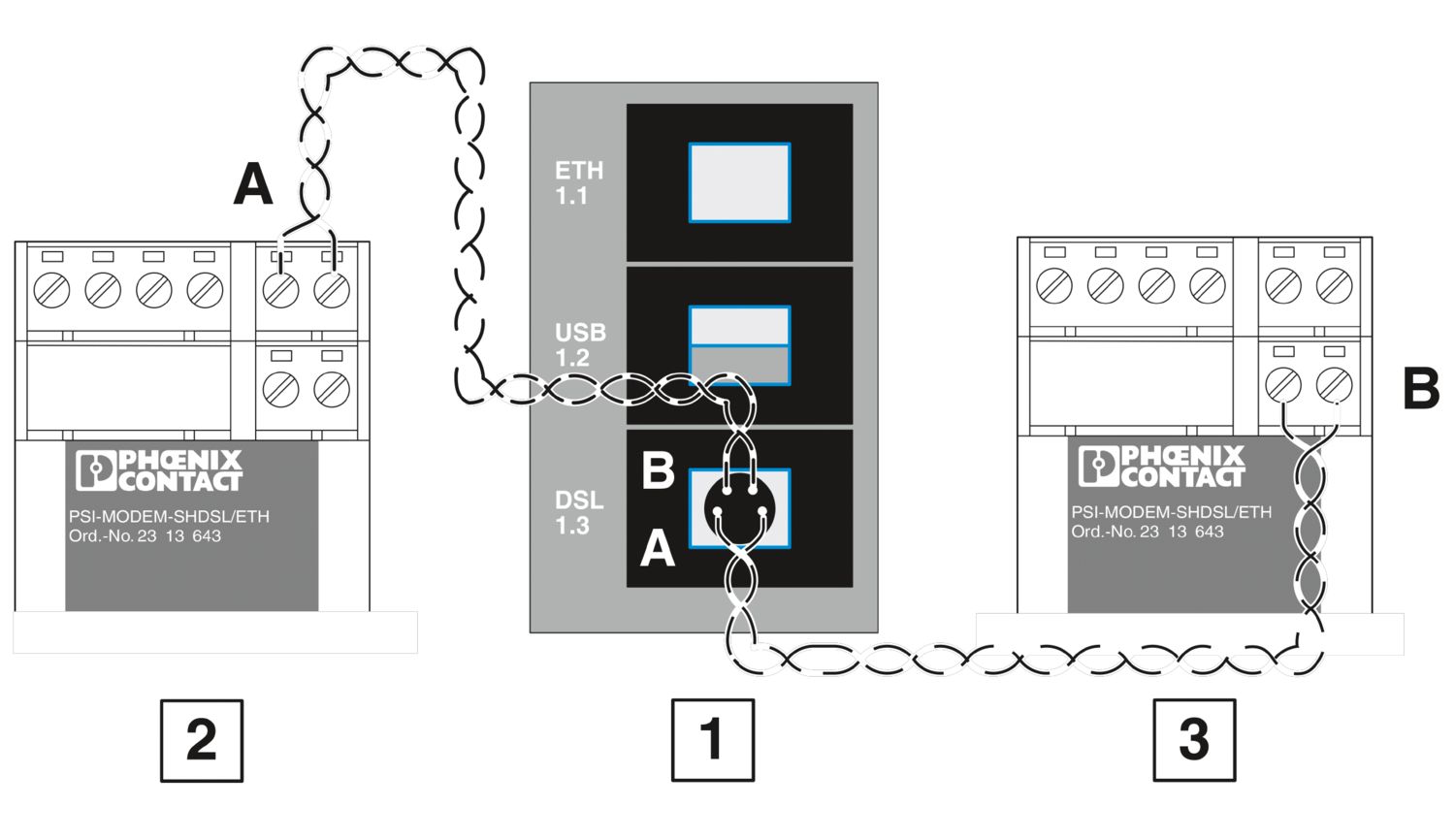

Unità di comunicazione Ethernet da 19" per il collegamento di impianti e stazioni mediante tecnica SHDSL. Velocità dati fino a 30 Mbit/s, distanze fino a 20 km su linee aziendali in rame tramite strutture lineari, a stella e ad anello. Diagnostica tramite LED o software.
Per il suo funzionamento questo prodotto necessita di altri prodotti.
Accessori necessari
Download gratuito disponibile.
Downloads
Dettagli prodotto
Nota per l'utilizzo | |
Nota per l'utilizzo | Solo per l'uso industriale |
Tipo di prodotto | Modem |
MTTF | 34 Anni (Standard SN 29500, temperatura 25 °C, ciclo operativo 21%) |
26 Anni (Standard SN 29500, temperatura 40 °C, ciclo operativo 34,25%) | |
16 Anni (Standard SN 29500, temperatura 40 °C, ciclo operativo 100%) |
Separazione galvanica | VCC // Ethernet // DSL (A) // DSL (B) // FE |
Potenza dissipata massima in condizioni nominali | 69 W |
Tipo di rete | Linea dedicata |
Tensione di prova interfaccia dati/alimentazione | 1,5 kVeff (50 Hz, 1 min.) |
Alimentazione | |
Range tensione di alimentazione | 100 V AC ... 240 V AC |
Tensione nominale | 230 V AC (50 Hz ... 60 Hz) |
Corrente assorbita tipica | < 300 mA (220 V AC) |
Funzione | |
Management | Plug-and-play, diagnostica tramite software PSI-CONF o Web-based Management (solo con Extender Ethernet Managed) |
Segnale | Ethernet |
Dati: Interfaccia Ethernet, 10/100Base-T(X) secondo IEEE 802.3 | |
Velocità di trasmissione seriale | 10/100 MBit/s, auto-negoziazione |
Collegamento | Connettore femmina RJ45, schermato |
Numero di canali | 4 |
Lunghezza di trasmissione | < 100 m (twisted pair schermato) |
Protocolli | con protocollo trasparente per IPv4 e IPv6 |
Dati: Interfaccia SHDSL a norma ITU-T G.991.2 bis | |
Velocità di trasmissione seriale | A 4 conduttori: 64 kbit/s ... 30 MBit/s |
A 2 conduttori: 32 kbit/s ... 15,3 MBit/s | |
Collegamento | Connettore femmina M8 |
Numero di canali | 12 (A 2 conduttori) |
Lunghezza di trasmissione | < 20 km (in base alla velocità dati e alla sezione del conduttore) |
Dati: USB 2.0 | |
Collegamento | USB tipo B |
Lunghezza di trasmissione | < 5 m (solo per configurazione e diagnostica) |

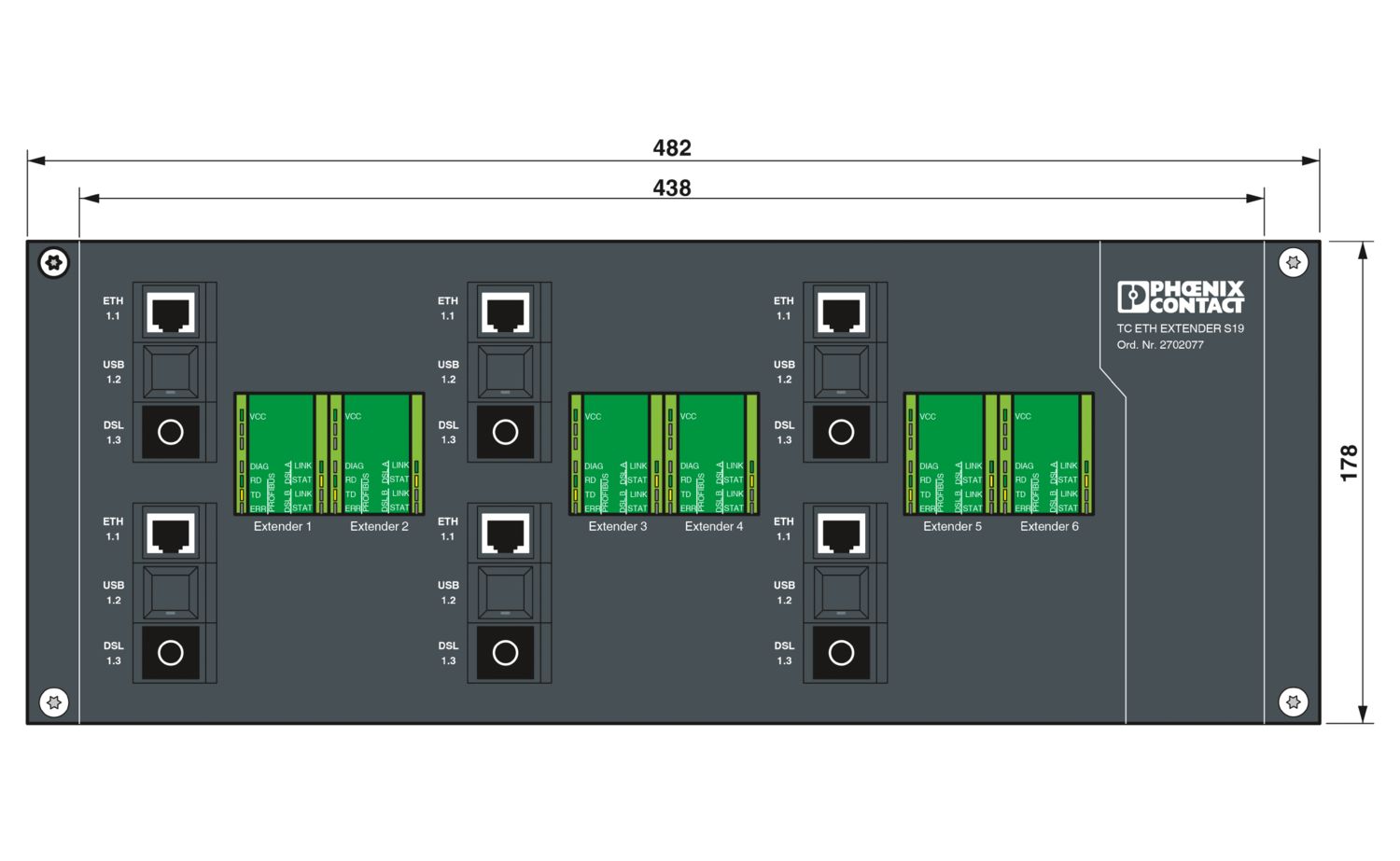

Disegno quotato |
|
Larghezza | 438 mm |
Altezza | 178 mm |
Profondità | 330 mm |
Materiale (Custodia) | Acciaio (Rivestimento con polveri) |
Resistenza alle vibrazioni secondo EN 60068-2-6/IEC 60068-2-6 | : 5g, 10 ... 150 Hz, 2,5 h, in direzione XYZ |
Urti secondo EN 60068-2-27/IEC 60068-2-27 | : 15g, 11 ms durata, pulsazione d’urto d’onda semisinusoidale |
Condizioni ambientali | |
Grado di protezione | IP20 |
Temperatura ambiente (esercizio) | 5 °C ... 35 °C (Temperatura armadio) |
Temperatura ambiente (stoccaggio/trasporto) | 0 °C ... 50 °C |
Umidità dell'aria consentita (esercizio) | 10 % ... 95 % (senza condensa) |
CE | |
Certificato | Conformità CE |
Compatibilità elettromagnetica | Conformità alla direttiva EMC 2014/30/EU |
Immunità ai disturbi | EN 61000-6-2 |
Codice articolo | 2702077 |
Pezzi/conf. | 1 Pezzi |
Quantità di ordinazione minima | 1 Pezzi |
Codice vendita | DNC444 |
Codice prodotto | DNC444 |
Pagina del catalogo | Pagina 361 (C-6-2017) |
GTIN | 4046356945516 |
Peso per pezzo (confezione inclusa) | 10,9 kg |
Peso per pezzo (confezione esclusa) | 10,9 kg |
Numero tariffa doganale | 85176200 |
Paese di origine | DE |
ECLASS
ECLASS-13.0 | 19170407 |
ETIM
ETIM 9.0 | EC000309 |
UNSPSC
UNSPSC 21.0 | 43222628 |
China RoHS | |
Environment friendly use period (EFUP) |
EFUP-50
Una tabella per la dichiarazione China RoHS in base allarticolo è disponibile nellarea di download di ciascun articolo alla voce "Dichiarazione del produttore". Per tutti gli articoli con EFUP-E non viene allestita né richiesta alcuna tabella per la dichiarazione China RoHS.
|
EU REACH SVHC | |
Avviso di sostanza candidata REACH (n. CAS) | Nessuna sostanza con una percentuale di massa maggiore dello 0,1% |
Prodotti compatibili
-
PSI-MODEM-SHDSL/ETH - Extender Ethernet 2313643
-
FL CAT6 PATCH 2,0 - Cavo patch 2891589
-
SAC-4P-M 8MS/1,5-PUR - Cavo sensore/attuatore 1681787
-
SAC-4P-M 8MS/3,0-PUR - Cavo sensore/attuatore 1681790
-
SAC-4P-M 8MS/5,0-PUR - Cavo sensore/attuatore 1681800
-
SAC-4P-M 8MS/10,0-PUR - Cavo sensore/attuatore 1694143
-
DT-TELE-SHDSL - Scaricatore di sovratensione 2801593
