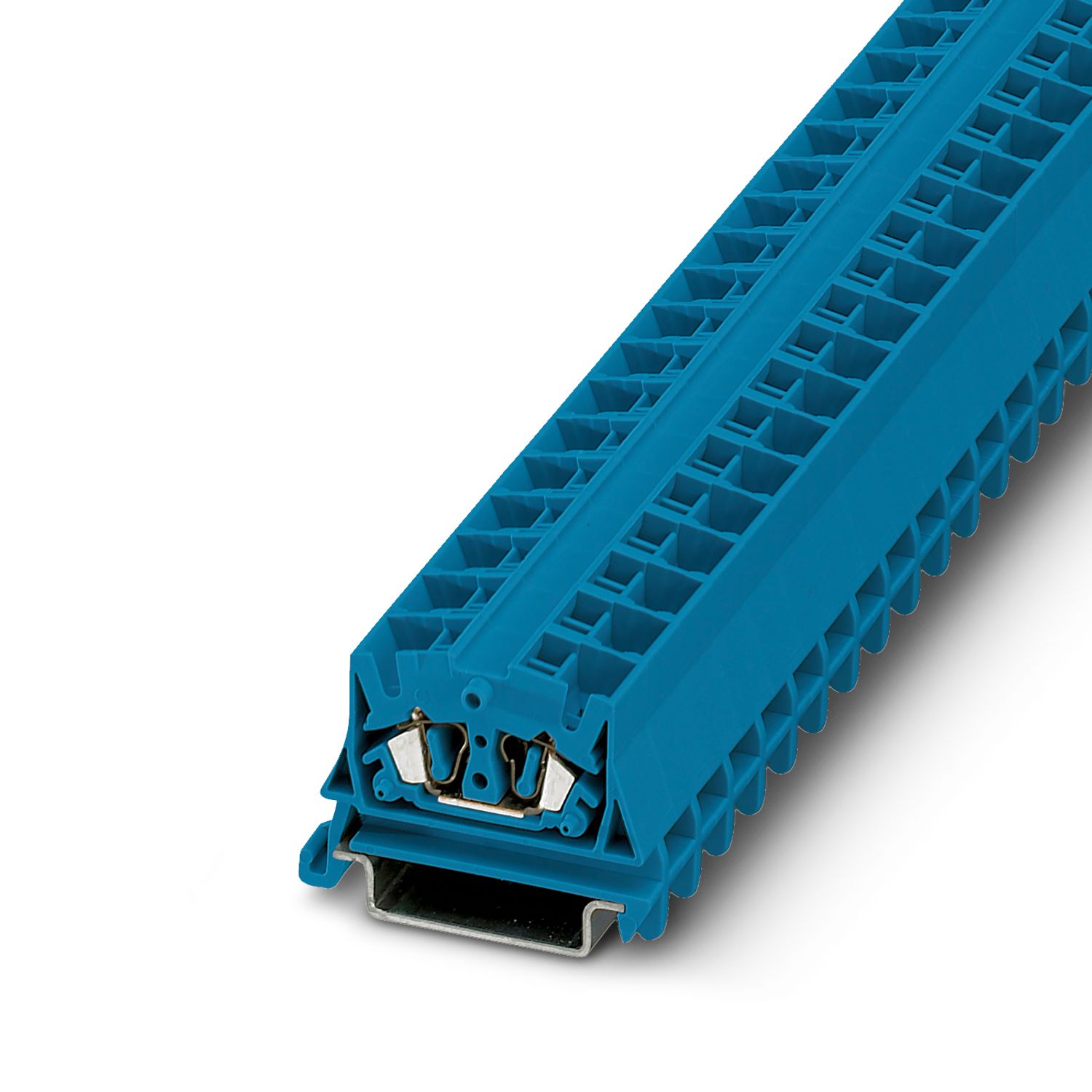

MSDB 2,5-NS 35 BU - Minimorsetto passante

3244313

Minimorsetto passante, tensione nominale: 800 V, corrente nominale: 24 A, numero di connessioni: 4, tipo di connessione: Connessione a molla, Sezione di dimensionamento: 2,5 mm², 1. piano, sezione: 0,08 mm² - 4 mm², tipo di montaggio: NS 35/7,5, NS 35/15, colore: blu

Dettagli prodotto

Tipo di prodotto	Minimorsetto
Numero collegamenti	4
Numero di file	1
Potenziali	1
Caratteristiche di isolamento
Categoria di sovratensione	III
Grado d'inquinamento	3

Tensione impulsiva di dimensionamento	8 kV
Potenza dissipata massima in condizioni nominali	0,77 W

Numero di connessioni per ogni piano	2
Sezione nominale	2,5 mm²
1. piano
Lunghezza del tratto da spelare	8 mm
Calibro a tampone	A3
Attacco a norma	IEC 60947-7-1
Sezione conduttore rigida	0,08 mm² ... 4 mm²
Sezione conduttore AWG	28 ... 12 (convertito secondo IEC)
Sezione conduttore flessibile	0,08 mm² ... 2,5 mm²
Sezione conduttore flessibile [AWG]	28 ... 14 (convertito secondo IEC)
Sezione del conduttore flessibile (capocorda senza collare di isolamento)	0,14 mm² ... 2,5 mm²
Sezione del conduttore flessibile (capocorda e collare in plastica)	0,14 mm² ... 2,5 mm²
2 conduttori di sezione identica flessibili con puntalino TWIN con collare in plastica	0,5 mm²
Corrente nominale	24 A
Corrente di carico massima	30 A (con una sezione conduttore di 4 mm²)
Tensione nominale	800 V
Sezione nominale	2,5 mm²
Attacco a norma	IEC/EN 60079-7

Dati nominali (ATEX/IECEx)
Siglatura	 II 2 G Ex eb IIC Gb
Range di temperatura d'impiego	-60 °C ... 110 °C
Accessori certificati Ex	3024193 D-MZB 1,5-NS35
	1204517 SZF 1-0,6X3,5
	3022276 CLIPFIX 35-5
Lista ponticelli	Ponticello a pettine / ESB 2-MZDB / 3029703
Dati di ponticellamento	21 A (2,5 mm²)
Aumento di temperatura Ex	40 K (21,3 A / 2,5 mm²)
Tensione di isolamento nominale	630 V
Uscita	(permanente)
Piano Ex Generalità
Tensione nominale	690 V
Corrente nominale	21 A
Corrente di carico massima	26 A
Resistività di massa	0,87 mΩ
Dati di collegamento Ex Generalità
Sezione nominale	2,5 mm²
Sezione di dimensionamento AWG	14
Dati di collegamento conduttori rigidi	0,08 mm² ... 4 mm²
Dati di collegamento AWG	28 ... 12
Dati di collegamento conduttori flessibili	0,08 mm² ... 2,5 mm²
Dati di collegamento AWG	28 ... 14

Larghezza	10,4 mm
Spessore della piastra terminale	4 mm
Altezza	42,7 mm
Profondità	22 mm
Profondità su NS 35/7,5	32 mm
Profondità su NS 35/15	39,5 mm

Colore	blu (RAL 5015)
Classe di combustibilità a norma UL 94	V0
Gruppo materiale isolante	I
Materiale isolante	PA
Inserto materiale isolante statico a freddo	-60 °C
Indice di temperatura materiale isolante (DIN EN 60216-1 (VDE 0304-21))	130 °C
Indice di temperatura relativo materiale isolante (Elec., UL 746 B)	130 °C
Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R22	HL 1 - HL 3
Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R23	HL 1 - HL 3
Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R24	HL 1 - HL 3
Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R26	HL 1 - HL 3
Sviluppo di calore cono calorimetrico NFPA 130 (ASTM E 1354)	28 MJ/kg
Infiammabilità della superficie NFPA 130 (ASTM E 162)	superata
Densità ottica specifica dei fumi NFPA 130 (ASTM E 662)	superata
Tossicità dei fumi NFPA 130 (SMP 800C)	superata

Prova di tensione impulsiva
Risultato	Prova superata
Test temperatura ambientale
Requisito verifica di riscaldamento	Aumento di temperatura ≤ 45 K
Risultato	Prova superata
Resistenza alla corrente di breve durata 2,5 mm²	0,3 kA
Resistenza alla corrente di breve durata 4 mm²	0,48 kA
Risultato	Prova superata
Rigidità dielettrica a frequenza di rete
Tensione di prova valore nominale	2 kV
Risultato	Prova superata

Dati meccanici
Parete laterale aperta	Sì

Resistenza meccanica
Risultato	Prova superata
Fissaggio sul supporto
Guida di supporto/supporto di fissaggio	NS 32/NS 35
Risultato	Prova superata
Prova di integrità e stabilità dei conduttori
Velocità di rotazione	10 (+/- 2) giri/min
Giri	135
Sezione conduttore/peso	0,08 mm² / 0,1 kg
	2,5 mm²/0,7 kg
	4 mm²/0,9 kg
Risultato	Prova superata

Invecchiamento
Cicli di temperatura	192
Risultato	Prova superata
Prova di fiamma ad ago
Durata di applicazione	30 s
Risultato	Prova superata
Vibrazioni/rumori a banda larga
Specifica di prova	DIN EN 50155 (VDE 0115-200):2018-05
Spettro	Controllo della vita elettrica categoria 2, montato su carrello
Frequenza	f₁ = 5 Hz fino a f₂ = 250 Hz
Livello ASD	6,12 (m/s²)²/Hz
Accelerazione	3,12g
Durata di prova per asse	5 h
Direzioni di prova	Asse X, Y e Z
Urti
Forma d'urto	Semisinusoidale
Accelerazione	30g
Durata urti	18 ms
Numero di urti per direzione	3
Direzioni di prova	Asse X, Y e Z (pos. e neg.)
Condizioni ambientali
Temperatura ambiente (esercizio)	-60 °C ... 110 °C (Intervallo di temperatura di esercizio compreso l'autoriscaldamento, temperatura di esercizio massima a breve termine cfr. RTI Elec.)
Temperatura ambiente (stoccaggio/trasporto)	-25 °C ... 60 °C (per breve durata, non oltre le 24 h, da -60 °C °C a +70 °C)
Temperatura ambiente (montaggio)	-5 °C ... 70 °C
Temperatura ambiente (attivazione)	-5 °C ... 70 °C
Umidità dell'aria consentita (esercizio)	20 % ... 90 %
Umidità dell'aria consentita (stoccaggio/trasporto)	30 % ... 70 %

Attacco a norma	IEC 60947-7-1
	IEC/EN 60079-7

Tipo di montaggio	NS 35/7,5
	NS 35/15

Dati commerciali

Codice articolo	3244313
Pezzi/conf.	50 Pezzi
Quantità di ordinazione minima	50 Pezzi
Codice vendita	BE2162
Codice prodotto	BE2163
Pagina del catalogo	Pagina 223 (C-1-2019)
GTIN	4046356145572
Peso per pezzo (confezione inclusa)	8,274 g
Peso per pezzo (confezione esclusa)	7,394 g
Numero tariffa doganale	85369010
Paese di origine	CN

Classifiche

Omologazioni

Approval Specification Data
	Tensione nominale U_N	Corrente nominale I_N	Sezione AWG
Use Group B
	600 V	20 A	28 - 12
Use Group C
	600 V	20 A	28 - 12

Approval Specification Data
	Tensione nominale U_N	Corrente nominale I_N	Sezione AWG	Sezione mm²
	800 V	24 A		0,2 - 2,5

Approval Specification Data
	Tensione nominale U_N	Corrente nominale I_N	Sezione AWG	Sezione mm²
	800 V	24 A		0,2 - 2,5

Approval Specification Data
	Tensione nominale U_N	Corrente nominale I_N	Sezione AWG
Use Group B
	600 V	20 A	28 - 12
Use Group C
	600 V	20 A	28 - 12

Environmental product compliance

Prodotti compatibili

Accessori

I vantaggi

Disposizione chiara grazie alla siglatura di tutti i morsetti

Risparmio di spazio grazie alla forma compatta e possibilità di montaggio su guida di supporto di 35 mm

Facile ripartizione del potenziale mediante jumper standardizzati

EU RoHS
Soddisfa i requisiti della direttiva RoHS	Sì (Nessuna deroga)
China RoHS
Environment friendly use period (EFUP)	EFUP-E Nessuna sostanza pericolosa al di sopra dei valori limite
EU REACH SVHC
Avviso di sostanza candidata REACH (n. CAS)	Nessuna sostanza con una percentuale di massa maggiore dello 0,1%

Alimentazione, ricarica e protezione

Automazione

Collegamento

Commutazione, misurazione e monitoraggio

Siglatura, montaggio e installazione

MSDB 2,5-NS 35 BU - Minimorsetto passante

3244313

Dettagli prodotto

ECLASS

ETIM

UNSPSC

CSA

IECEE CB Scheme

Omologazione marchio VDE

cULus Recognized

EAC Ex

IECEx

ATEX

UKCA-EX

CCC

Prodotti compatibili

I vantaggi

Alimentazione, ricarica e protezione

Automazione

Collegamento

Commutazione, misurazione e monitoraggio

Siglatura, montaggio e installazione

MSDB 2,5-NS 35 BU - Minimorsetto passante 3244313

Dettagli prodotto

ECLASS

ETIM

UNSPSC

Prodotti compatibili

ESB 2-MZDB - Ponticello a pettine 3029703

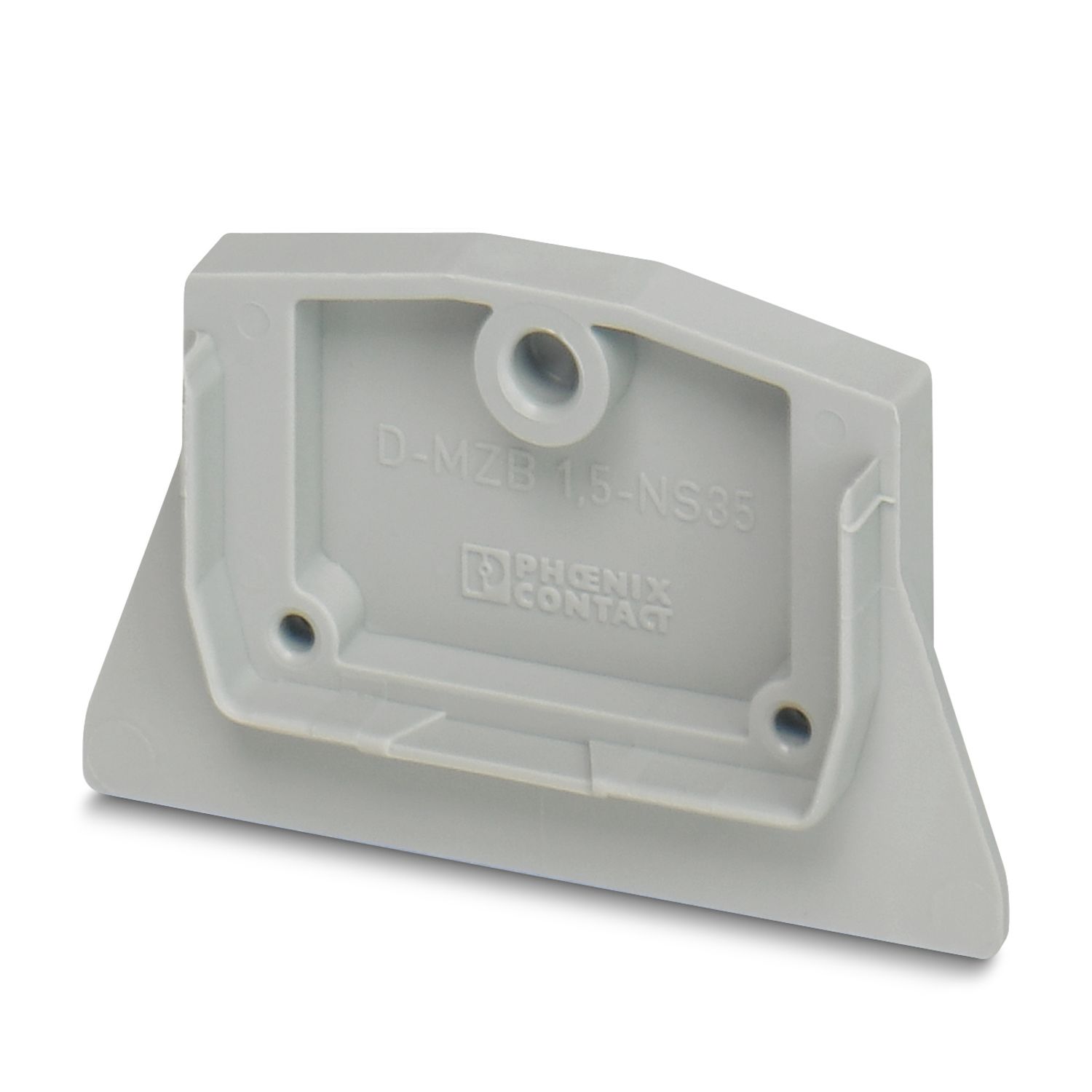

D-MZB 1,5-NS35 - Piastra terminale 3024193
