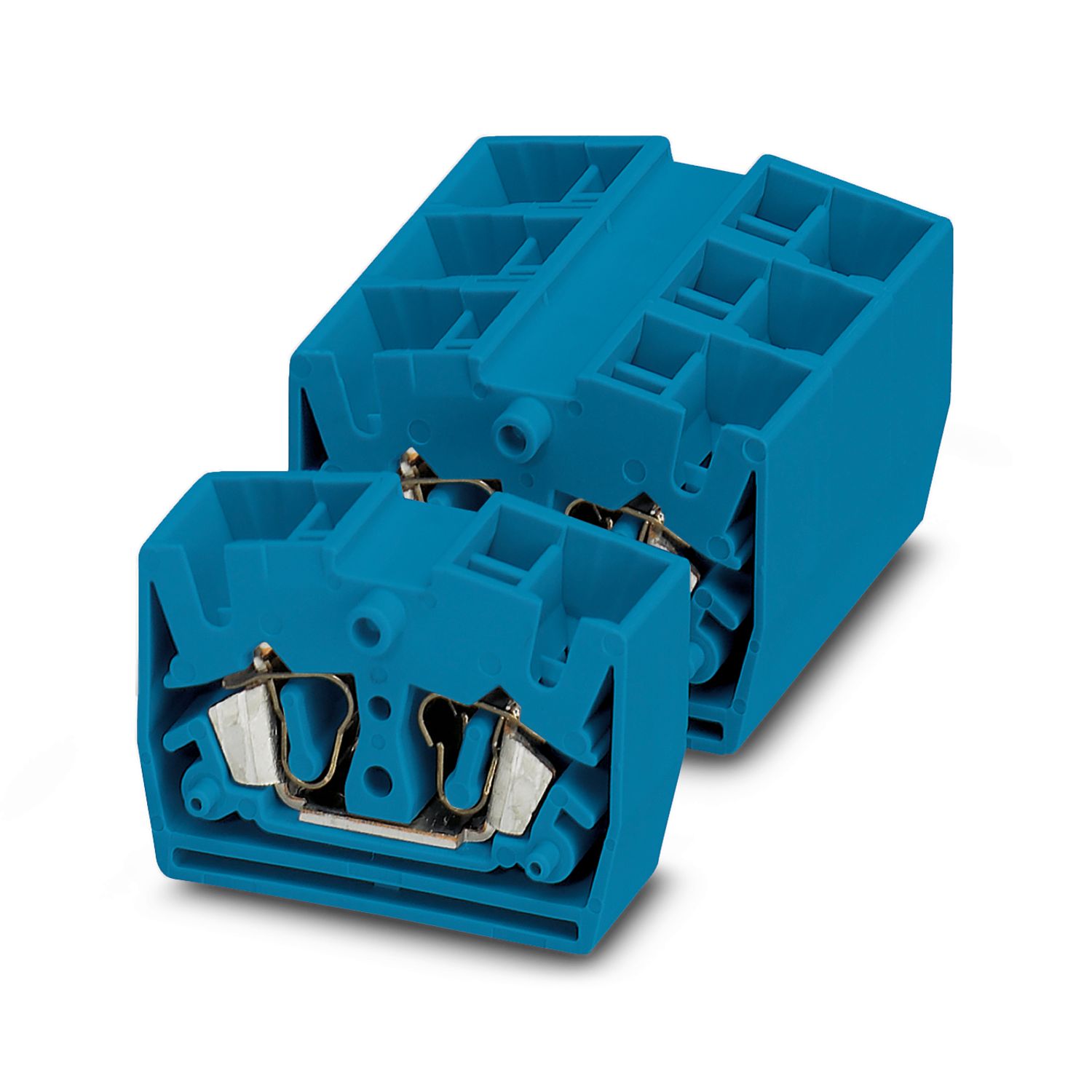

MSDB 2,5-M BU - Minimorsetto passante

3244261

Minimorsetto passante, tensione nominale: 800 V, corrente nominale: 24 A, numero di connessioni: 4, tipo di connessione: Connessione a molla, Sezione di dimensionamento: 2,5 mm², 1. piano, sezione: 0,08 mm² - 4 mm², tipo di montaggio: Montaggio diretto con flangia, colore: blu

Dettagli prodotto

Tipo di prodotto	Minimorsetto
Numero collegamenti	4
Numero di file	1
Caratteristiche di isolamento
Categoria di sovratensione	III
Grado d'inquinamento	3

Tensione impulsiva di dimensionamento	8 kV
Potenza dissipata massima in condizioni nominali	0,77 W

Numero di connessioni per ogni piano	2
Sezione nominale	2,5 mm²
1. piano
Collegamento	Connessione a molla
Lunghezza del tratto da spelare	8 mm
Calibro a tampone	A3
Attacco a norma	IEC 60947-7-1
Sezione conduttore rigida	0,08 mm² ... 4 mm²
Sezione conduttore AWG	28 ... 12 (convertito secondo IEC)
Sezione conduttore flessibile	0,08 mm² ... 2,5 mm²
Sezione conduttore flessibile [AWG]	28 ... 14 (convertito secondo IEC)
Sezione del conduttore flessibile (capocorda senza collare di isolamento)	0,14 mm² ... 2,5 mm²
Sezione del conduttore flessibile (capocorda e collare in plastica)	0,14 mm² ... 2,5 mm²
2 conduttori di sezione identica flessibili con puntalino TWIN con collare in plastica	0,5 mm²
Corrente nominale	24 A
Corrente di carico massima	30 A (con una sezione conduttore di 4 mm²)
Tensione nominale	800 V
Sezione nominale	2,5 mm²
Attacco a norma	IEC/EN 60079-7

Dati nominali (ATEX/IECEx)
Siglatura	 II 2 G Ex eb IIC Gb
Range di temperatura d'impiego	-60 °C ... 110 °C
Accessori certificati Ex	3024177 D-MZB 1,5
	3024180 D-MSB 1,5-F
	1204517 SZF 1-0,6X3,5
Lista ponticelli	Ponticello a pettine / ESB 2-MZDB / 3029703
Dati di ponticellamento	21 A (2,5 mm²)
Aumento di temperatura Ex	40 K (21,3 A / 2,5 mm²)
Tensione di isolamento di dimensionamento per montaggio su guide DIN	630 V
Tensione di isolamento di dimensionamento per montaggio diretto su superficie di montaggio	500 V
Uscita	(permanente)
Piano Ex Generalità
Tensione di dimensionamento per montaggio su guide DIN	690 V
Tensione di dimensionamento per montaggio diretto su superficie di montaggio	550 V
Corrente nominale	21 A
Corrente di carico massima	26 A
Resistenza di contatto	0,87 mΩ
Dati di collegamento Ex Generalità
Sezione nominale	2,5 mm²
Sezione di dimensionamento AWG	14
Dati di collegamento conduttori rigidi	0,08 mm² ... 4 mm²
Dati di collegamento AWG	28 ... 12
Dati di collegamento conduttori flessibili	0,08 mm² ... 2,5 mm²
Dati di collegamento AWG	28 ... 14

Larghezza	10,4 mm
Spessore della piastra terminale	4 mm
Altezza	32 mm
Profondità	22 mm

Colore	blu (RAL 5015)
Classe di combustibilità a norma UL 94	V0
Gruppo materiale isolante	I
Materiale isolante	PA
Inserto materiale isolante statico a freddo	-60 °C
Indice di temperatura materiale isolante (DIN EN 60216-1 (VDE 0304-21))	130 °C
Indice di temperatura relativo materiale isolante (Elec., UL 746 B)	130 °C
Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R22	HL 1 - HL 3
Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R23	HL 1 - HL 3
Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R24	HL 1 - HL 3
Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R26	HL 1 - HL 3
Sviluppo di calore cono calorimetrico NFPA 130 (ASTM E 1354)	28 MJ/kg
Infiammabilità della superficie NFPA 130 (ASTM E 162)	superata
Densità ottica specifica dei fumi NFPA 130 (ASTM E 662)	superata
Tossicità dei fumi NFPA 130 (SMP 800C)	superata

Dati meccanici
Parete laterale aperta	Sì

Condizioni ambientali
Temperatura ambiente (esercizio)	-60 °C ... 110 °C (Intervallo di temperatura di esercizio compreso l'autoriscaldamento, temperatura di esercizio massima a breve termine cfr. RTI Elec.)
Temperatura ambiente (stoccaggio/trasporto)	-25 °C ... 60 °C (per breve durata, non oltre le 24 h, da -60 °C °C a +70 °C)
Temperatura ambiente (montaggio)	-5 °C ... 70 °C
Temperatura ambiente (attivazione)	-5 °C ... 70 °C
Umidità dell'aria consentita (esercizio)	20 % ... 90 %
Umidità dell'aria consentita (stoccaggio/trasporto)	30 % ... 70 %

Attacco a norma	IEC 60947-7-1
	IEC/EN 60079-7

Tipo di montaggio	Montaggio diretto con flangia

Dati commerciali

Codice articolo	3244261
Pezzi/conf.	50 Pezzi
Quantità di ordinazione minima	50 Pezzi
Codice vendita	BE2163
Codice prodotto	BE2163
GTIN	4046356145626
Peso per pezzo (confezione inclusa)	6,87 g
Peso per pezzo (confezione esclusa)	6 g
Numero tariffa doganale	85369010
Paese di origine	CN

Classifiche

Omologazioni

Approval Specification Data
	Tensione nominale U_N	Corrente nominale I_N	Sezione AWG
B
	600 V	20 A	28 - 12
C
	600 V	20 A	28 - 12

Approval Specification Data
	Tensione nominale U_N	Corrente nominale I_N	Sezione AWG	Sezione mm²
keine
	800 V	24 A		0,2 - 2,5

Approval Specification Data
	Tensione nominale U_N	Corrente nominale I_N	Sezione AWG	Sezione mm²
keine
	800 V	24 A		0,2 - 2,5

Approval Specification Data
	Tensione nominale U_N	Corrente nominale I_N	Sezione AWG
B
	600 V	20 A	28 - 12
C
	600 V	20 A	28 - 12

Environmental product compliance

Prodotti compatibili

Accessori

I vantaggi

Risparmio di spazio grazie alla forma compatta e possibilità di montaggio su guida di supporto di 15 mm

Disposizione chiara grazie alla siglatura di tutti i morsetti

Facile ripartizione del potenziale mediante jumper standardizzati

ECLASS-13.0	27250101
ECLASS-15.0	27250101

EU RoHS
Soddisfa i requisiti della direttiva RoHS	Sì (Nessuna deroga)
China RoHS
Environment friendly use period (EFUP)	EFUP-E Nessuna sostanza pericolosa al di sopra dei valori limite
EU REACH SVHC
Avviso di sostanza candidata REACH (n. CAS)	Nessuna sostanza con una percentuale di massa maggiore dello 0,1%
