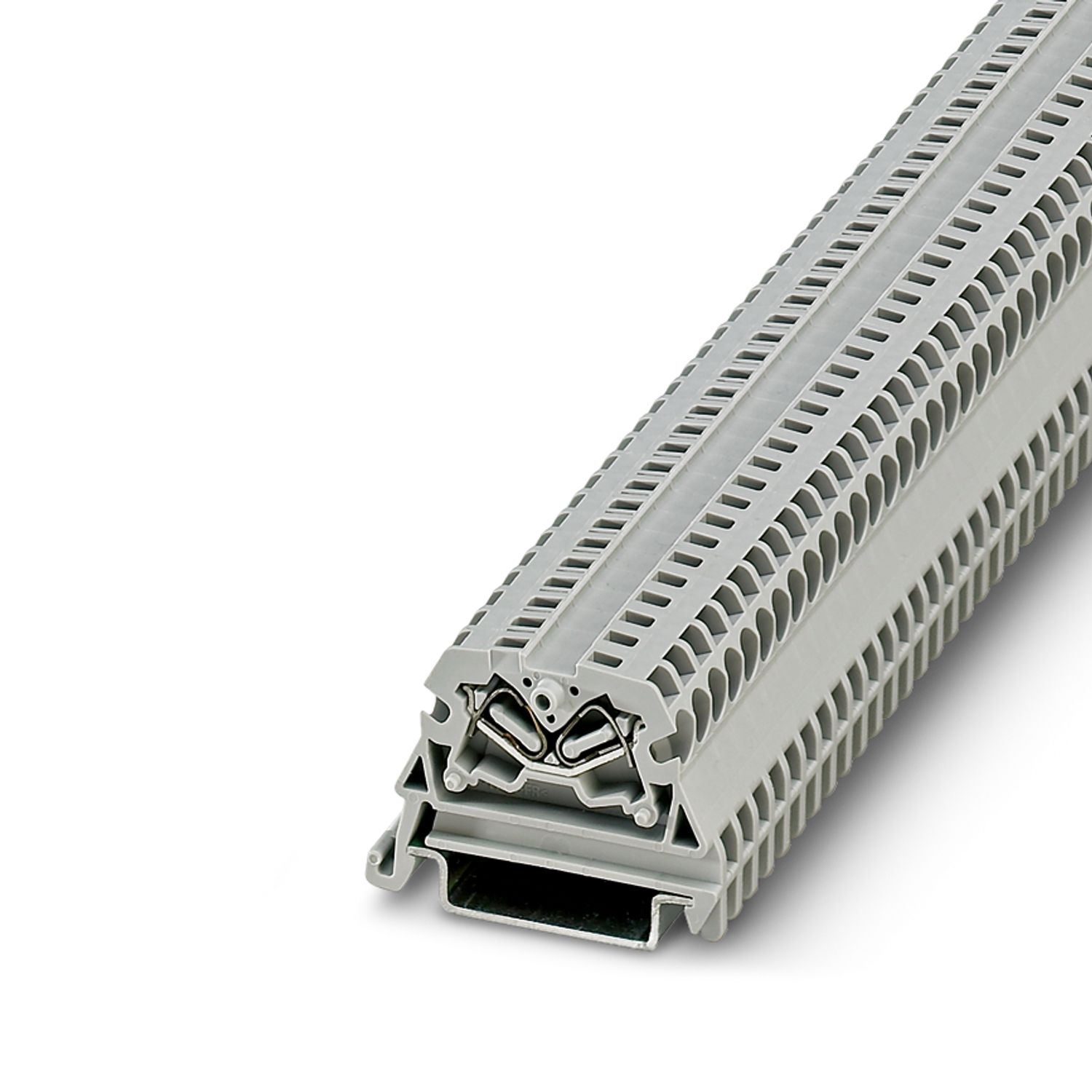

MSBV 2,5-NS 35 - Minimorsetto passante

3249088

Minimorsetto passante, tensione nominale: 800 V, corrente nominale: 24 A, numero di connessioni: 2, tipo di connessione: Connessione a molla, Sezione di dimensionamento: 2,5 mm², 1. piano, sezione: 0,08 mm² - 4 mm², tipo di montaggio: NS 35/7,5, NS 35/15, colore: grigio

Dettagli prodotto

Tipo di prodotto	Minimorsetto
Numero collegamenti	2
Numero di file	1
Potenziali	1
Caratteristiche di isolamento
Categoria di sovratensione	III
Grado d'inquinamento	3

Tensione impulsiva di dimensionamento	8 kV
Potenza dissipata massima in condizioni nominali	0,77 W

Numero di connessioni per ogni piano	2
Sezione nominale	2,5 mm²
1. piano
Lunghezza del tratto da spelare	8 mm
Attacco a norma	IEC 60947-7-1
Sezione conduttore rigida	0,08 mm² ... 4 mm²
Sezione conduttore AWG	28 ... 12 (convertito secondo IEC)
Sezione conduttore flessibile	0,08 mm² ... 2,5 mm²
Sezione conduttore flessibile [AWG]	28 ... 14 (convertito secondo IEC)
Sezione del conduttore flessibile (capocorda senza collare di isolamento)	0,14 mm² ... 2,5 mm²
Sezione del conduttore flessibile (capocorda e collare in plastica)	0,14 mm² ... 2,5 mm²
2 conduttori di sezione identica flessibili con puntalino TWIN con collare in plastica	0,5 mm²
Corrente nominale	24 A
Corrente di carico massima	30 A (con una sezione conduttore di 4 mm²)
Tensione nominale	800 V
Sezione nominale	2,5 mm²
Attacco a norma	IEC/EN 60079-7
Sezione conduttore AWG	28 ... 12 (convertito secondo IEC)
Sezione conduttore flessibile [AWG]	28 ... 14 (convertito secondo IEC)

Larghezza	5,2 mm
Spessore della piastra terminale	4 mm
Altezza	42,7 mm
Profondità	22 mm
Profondità su NS 35/7,5	32 mm
Profondità su NS 35/15	39,5 mm

Colore	grigio (RAL 7042)
Classe di combustibilità a norma UL 94	V0
Gruppo materiale isolante	I
Materiale isolante	PA
Inserto materiale isolante statico a freddo	-60 °C
Indice di temperatura materiale isolante (DIN EN 60216-1 (VDE 0304-21))	130 °C
Indice di temperatura relativo materiale isolante (Elec., UL 746 B)	130 °C
Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R22	HL 1 - HL 3
Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R23	HL 1 - HL 3
Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R24	HL 1 - HL 3
Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R26	HL 1 - HL 3
Sviluppo di calore cono calorimetrico NFPA 130 (ASTM E 1354)	28 MJ/kg
Infiammabilità della superficie NFPA 130 (ASTM E 162)	superata
Densità ottica specifica dei fumi NFPA 130 (ASTM E 662)	superata
Tossicità dei fumi NFPA 130 (SMP 800C)	superata

Prova di tensione impulsiva
Tensione di prova valore nominale	9,8 kV
Risultato	Prova superata
Test temperatura ambientale
Requisito verifica di riscaldamento	Aumento di temperatura ≤ 45 K
Risultato	Prova superata
Resistenza alla corrente di breve durata 2,5 mm²	0,3 kA
Resistenza alla corrente di breve durata 4 mm²	0,48 kA
Risultato	Prova superata
Rigidità dielettrica a frequenza di rete
Tensione di prova valore nominale	2 kV
Risultato	Prova superata

Dati meccanici
Parete laterale aperta	Sì

Resistenza meccanica
Risultato	Prova superata
Fissaggio sul supporto
Guida di supporto/supporto di fissaggio	NS 35
Forza di prova valore nominale	1 N
Risultato	Prova superata
Prova di integrità e stabilità dei conduttori
Velocità di rotazione	10 giri/min
Giri	135
Sezione conduttore/peso	0,08 mm² / 0,1 kg
	2,5 mm²/0,7 kg
	4 mm²/0,9 kg
Risultato	Prova superata

Invecchiamento
Cicli di temperatura	192
Risultato	Prova superata
Prova di fiamma ad ago
Durata di applicazione	30 s
Risultato	Prova superata
Vibrazioni/rumori a banda larga
Specifica di prova	DIN EN 50155 (VDE 0115-200):2008-03
Spettro	Controllo della vita elettrica categoria 1, classe B, montato sulla carrozzeria
Frequenza	f₁ = 5 Hz a f₂ = 150 Hz
Livello ASD	0,02g²/Hz
Accelerazione	0,8g
Durata di prova per asse	5 h
Direzioni di prova	Asse X, Y e Z
Risultato	Prova superata
Urti
Specifica di prova	DIN EN 50155 (VDE 0115-200):2008-03
Forma d'urto	Semisinusoidale
Accelerazione	5g
Durata urti	30 ms
Numero di urti per direzione	3
Direzioni di prova	Asse X, Y e Z (pos. e neg.)
Risultato	Prova superata
Condizioni ambientali
Temperatura ambiente (esercizio)	-60 °C ... 110 °C (Intervallo di temperatura di esercizio compreso l'autoriscaldamento, temperatura di esercizio massima a breve termine cfr. RTI Elec.)
Temperatura ambiente (stoccaggio/trasporto)	-25 °C ... 60 °C (per breve durata, non oltre le 24 h, da -60 °C °C a +70 °C)
Temperatura ambiente (montaggio)	-5 °C ... 70 °C
Temperatura ambiente (attivazione)	-5 °C ... 70 °C
Umidità dell'aria consentita (esercizio)	20 % ... 90 %
Umidità dell'aria consentita (stoccaggio/trasporto)	30 % ... 70 %

Attacco a norma	IEC 60947-7-1
	IEC/EN 60079-7

Tipo di montaggio	NS 35/7,5
	NS 35/15

Dati commerciali

Codice articolo	3249088
Pezzi/conf.	50 Pezzi
Quantità di ordinazione minima	50 Pezzi
Codice vendita	BE2161
Codice prodotto	BE2161
Pagina del catalogo	Pagina 225 (C-1-2019)
GTIN	4046356166546
Peso per pezzo (confezione inclusa)	4,454 g
Peso per pezzo (confezione esclusa)	2,62 g
Numero tariffa doganale	85369010
Paese di origine	CN

Classifiche

Omologazioni

Approval Specification Data
	Tensione nominale U_N	Corrente nominale I_N	Sezione AWG
Use Group B
	600 V	20 A	28 - 12
Use Group C
	600 V	20 A	28 - 12
Use Group D
	600 V	20 A	28 - 12

Approval Specification Data
	Tensione nominale U_N	Corrente nominale I_N	Sezione AWG	Sezione mm²
	800 V	24 A		0,2 - 2,5

Approval Specification Data
	Tensione nominale U_N	Corrente nominale I_N	Sezione AWG	Sezione mm²
	800 V	24 A		0,2 - 2,5

Approval Specification Data
	Tensione nominale U_N	Corrente nominale I_N	Sezione AWG
Use Group B
	600 V	20 A	28 - 12
Use Group C
	600 V	20 A	28 - 12
Use Group D
	600 V	5 A	28 - 12
