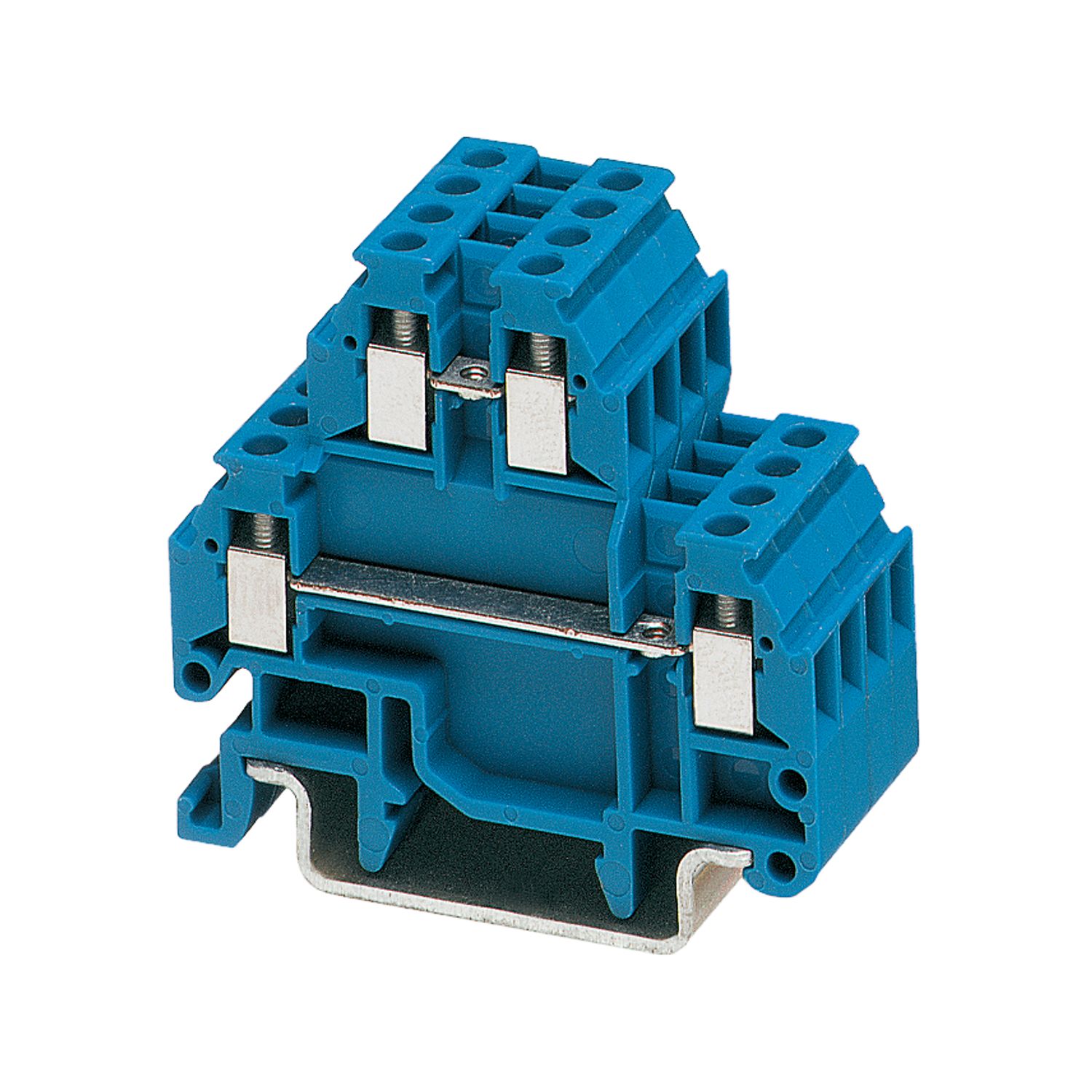

MTTB 1,5 BU - Micromorsetti

3000926

Micromorsetti, tensione nominale: 400 V, corrente nominale: 17,5 A, tipo di connessione: Connessione a vite, 1. e 2. piano, Sezione di dimensionamento: 1,5 mm², sezione: 0,14 mm² - 1,5 mm², tipo di montaggio: NS 15, NS 35/7,5, NS 35/15, colore: blu

Dettagli prodotto

Tipo di prodotto	Minimorsetto
Numero collegamenti	4
Numero di file	2
Potenziali	2
Caratteristiche di isolamento
Categoria di sovratensione	III
Grado d'inquinamento	3

Tensione impulsiva di dimensionamento	4 kV
Potenza dissipata massima in condizioni nominali	0,56 W

Numero di connessioni per ogni piano	2
Sezione nominale	1,5 mm²
1. e 2. piano
Filettatura	M2
Coppia di serraggio	0,22 ... 0,25 Nm
Lunghezza del tratto da spelare	6 mm
Calibro a tampone	A1
Attacco a norma	IEC 60947-7-1
Sezione conduttore rigida	0,14 mm² ... 1,5 mm²
Sezione conduttore AWG	26 ... 16 (convertito secondo IEC)
Sezione conduttore flessibile	0,14 mm² ... 1,5 mm²
Sezione conduttore flessibile [AWG]	26 ... 16 (convertito secondo IEC)
Sezione del conduttore flessibile (capocorda senza collare di isolamento)	0,25 mm² ... 0,75 mm²
Sezione del conduttore flessibile (capocorda e collare in plastica)	0,25 mm² ... 0,75 mm²
2 conduttori di sezione identica rigidi	0,14 mm² ... 0,5 mm²
2 conduttori di sezione identica flessibili	0,14 mm² ... 0,5 mm²
2 conduttori della stessa sezione flessibili con puntalino senza collare in plastica	0,25 mm² ... 0,34 mm²
Corrente nominale	17,5 A
Corrente di carico massima	17,5 A (con una sezione conduttore di 1,5 mm²)
Tensione nominale	400 V
Sezione nominale	1,5 mm²

Larghezza	4,2 mm
Spessore della piastra terminale	1 mm
Altezza	44 mm
Profondità su NS 15	41 mm
Profondità su NS 35/7,5	41 mm
Profondità su NS 35/15	48,5 mm

Colore	blu (RAL 5015)
Classe di combustibilità a norma UL 94	V0
Gruppo materiale isolante	I
Materiale isolante	PA
Inserto materiale isolante statico a freddo	-60 °C
Indice di temperatura relativo materiale isolante (Elec., UL 746 B)	130 °C
Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R22	HL 1 - HL 3
Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R23	HL 1 - HL 3
Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R24	HL 1 - HL 3
Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R26	HL 1 - HL 3
Infiammabilità della superficie NFPA 130 (ASTM E 162)	superata
Densità ottica specifica dei fumi NFPA 130 (ASTM E 662)	superata
Tossicità dei fumi NFPA 130 (SMP 800C)	superata

Prova di tensione impulsiva
Tensione di prova valore nominale	4,8 kV
Risultato	Prova superata
Test temperatura ambientale
Requisito verifica di riscaldamento	Aumento di temperatura ≤ 45 K
Risultato	Prova superata
Resistenza alla corrente di breve durata 1,5 mm²	0,18 kA
Risultato	Prova superata
Rigidità dielettrica a frequenza di rete
Tensione di prova valore nominale	1,89 kV
Risultato	Prova superata

Dati meccanici
Parete laterale aperta	Sì

Resistenza meccanica
Risultato	Prova superata
Fissaggio sul supporto
Forza di prova valore nominale	1 N
Risultato	Prova superata

Prova di fiamma ad ago
Durata di applicazione	30 s
Risultato	Prova superata
Vibrazioni/rumori a banda larga
Specifica di prova	DIN EN 50155 (VDE 0115-200):2022-06
Spettro	Controllo della vita elettrica categoria 2, montato su carrello
Frequenza	f₁ = 5 Hz fino a f₂ = 250 Hz
Livello ASD	6,12 (m/s²)²/Hz
Accelerazione	3,12g
Durata di prova per asse	5 h
Direzioni di prova	Asse X, Y e Z
Risultato	Prova superata
Urti
Forma d'urto	Semisinusoidale
Accelerazione	5g
Durata urti	30 ms
Numero di urti per direzione	3
Direzioni di prova	Asse X, Y e Z (pos. e neg.)
Risultato	Prova superata
Condizioni ambientali
Temperatura ambiente (esercizio)	-60 °C ... 110 °C (Intervallo di temperatura di esercizio compreso l'autoriscaldamento, temperatura di esercizio massima a breve termine cfr. RTI Elec.)
Temperatura ambiente (stoccaggio/trasporto)	-25 °C ... 60 °C (per breve durata, non oltre le 24 h, da -60 °C °C a +70 °C)
Temperatura ambiente (montaggio)	-5 °C ... 70 °C
Temperatura ambiente (attivazione)	-5 °C ... 70 °C
Umidità dell'aria consentita (esercizio)	20 % ... 90 %
Umidità dell'aria consentita (stoccaggio/trasporto)	30 % ... 70 %

Attacco a norma	IEC 60947-7-1

Tipo di montaggio	NS 15
	NS 35/7,5
	NS 35/15

Dati commerciali

Codice articolo	3000926
Pezzi/conf.	50 Pezzi
Quantità di ordinazione minima	50 Pezzi
Codice vendita	BE1264
Codice prodotto	BE1264
Pagina del catalogo	Pagina 555 (C-1-2019)
GTIN	4017918104368
Peso per pezzo (confezione inclusa)	5,61 g
Peso per pezzo (confezione esclusa)	5,61 g
Numero tariffa doganale	85369010
Paese di origine	TR

Classifiche

Omologazioni

Approval Specification Data
	Tensione nominale U_N	Corrente nominale I_N	Sezione AWG	Sezione mm²
	300 V	15 A	28 - 14

Approval Specification Data
	Tensione nominale U_N	Corrente nominale I_N	Sezione AWG
Use Group B
	300 V	15 A	30 - 14
Use Group F
	400 V	15 A	30 - 14
Use Group D
	300 V	10 A	30 - 14

Environmental product compliance

Prodotti compatibili

Accessori

I vantaggi

Larghezza di soli 4,2 mm

Piedino di fissaggio per guide di supporto NS15 e NS35

Sezione nominale di 1,5 mm²

Disposizione chiara grazie alla siglatura di tutti i morsetti

Possibilità di siglatura molteplici

Risparmio di spazio grazie alla forma compatta e possibilità di montaggio su guida di supporto di 15 mm

Possibilità di ponticellamento in entrambi i piani

EU RoHS
Soddisfa i requisiti della direttiva RoHS	Sì (Nessuna deroga)
China RoHS
Environment friendly use period (EFUP)	EFUP-E Nessuna sostanza pericolosa al di sopra dei valori limite
EU REACH SVHC
Avviso di sostanza candidata REACH (n. CAS)	Nessuna sostanza con una percentuale di massa maggiore dello 0,1%

Alimentazione, ricarica e protezione

Automazione

Collegamento

Commutazione, misurazione e monitoraggio

Siglatura, montaggio e installazione

MTTB 1,5 BU - Micromorsetti

3000926

Dettagli prodotto

ECLASS

ETIM

UNSPSC

CSA

EAC

cULus Recognized

LR

BV

DNV

Prodotti compatibili

I vantaggi

Alimentazione, ricarica e protezione

Automazione

Collegamento

Commutazione, misurazione e monitoraggio

Siglatura, montaggio e installazione

MTTB 1,5 BU - Micromorsetti 3000926

Dettagli prodotto

ECLASS

ETIM

UNSPSC

Prodotti compatibili

FBRN 8-4 N - Ponticello fisso 3001608

FBRN 7-4 N - Ponticello fisso 3001598

FBRN 6-4 N - Ponticello fisso 3001585

FBRN 5-4 N - Ponticello fisso 3001572

FBRN 4-4 N - Ponticello fisso 3001569

FBRN 20-4 N - Ponticello fisso 3001637

FBRN 10-4 N - Ponticello fisso 3001624

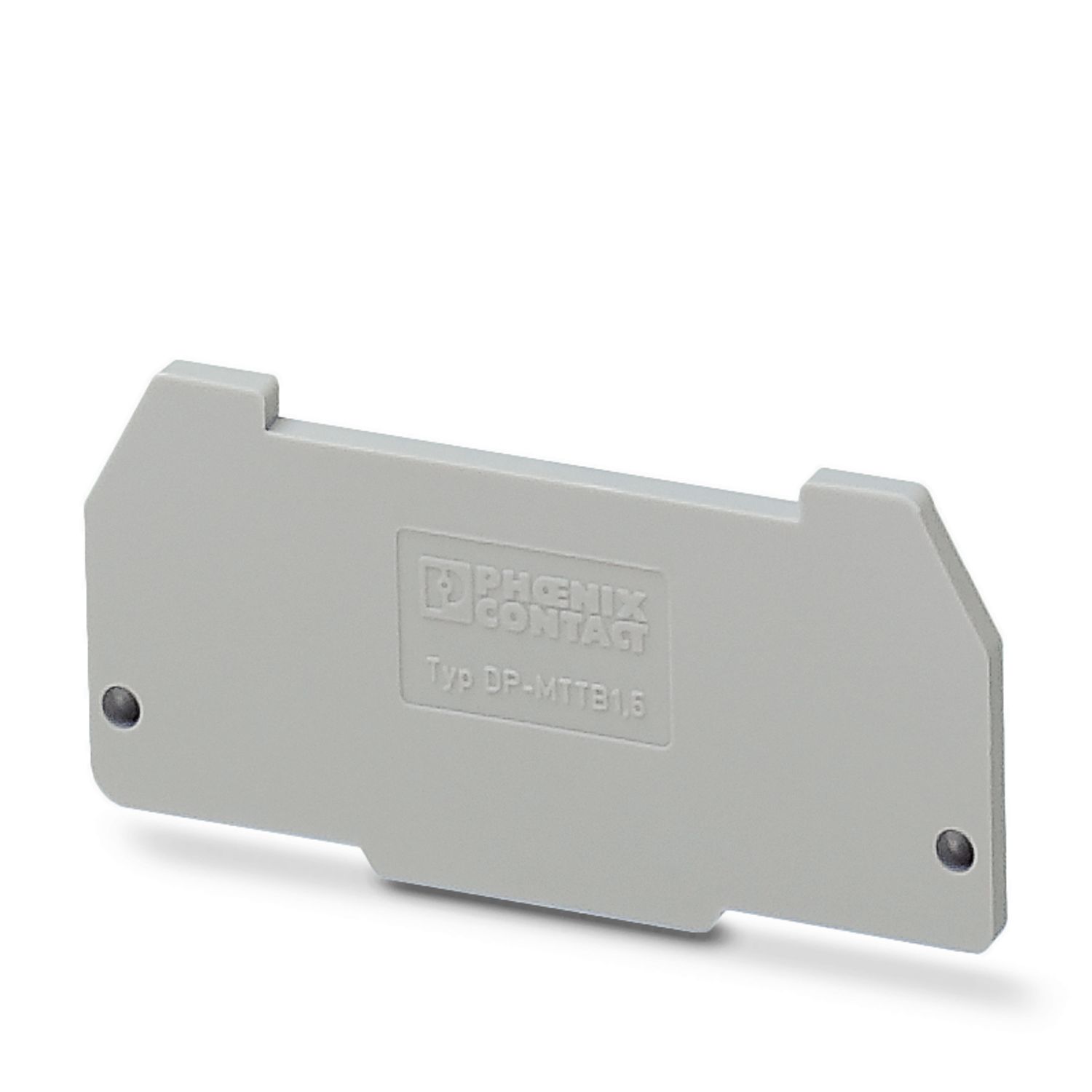

DP-MTTB 1,5 - Piastrina distanziatrice 3002681

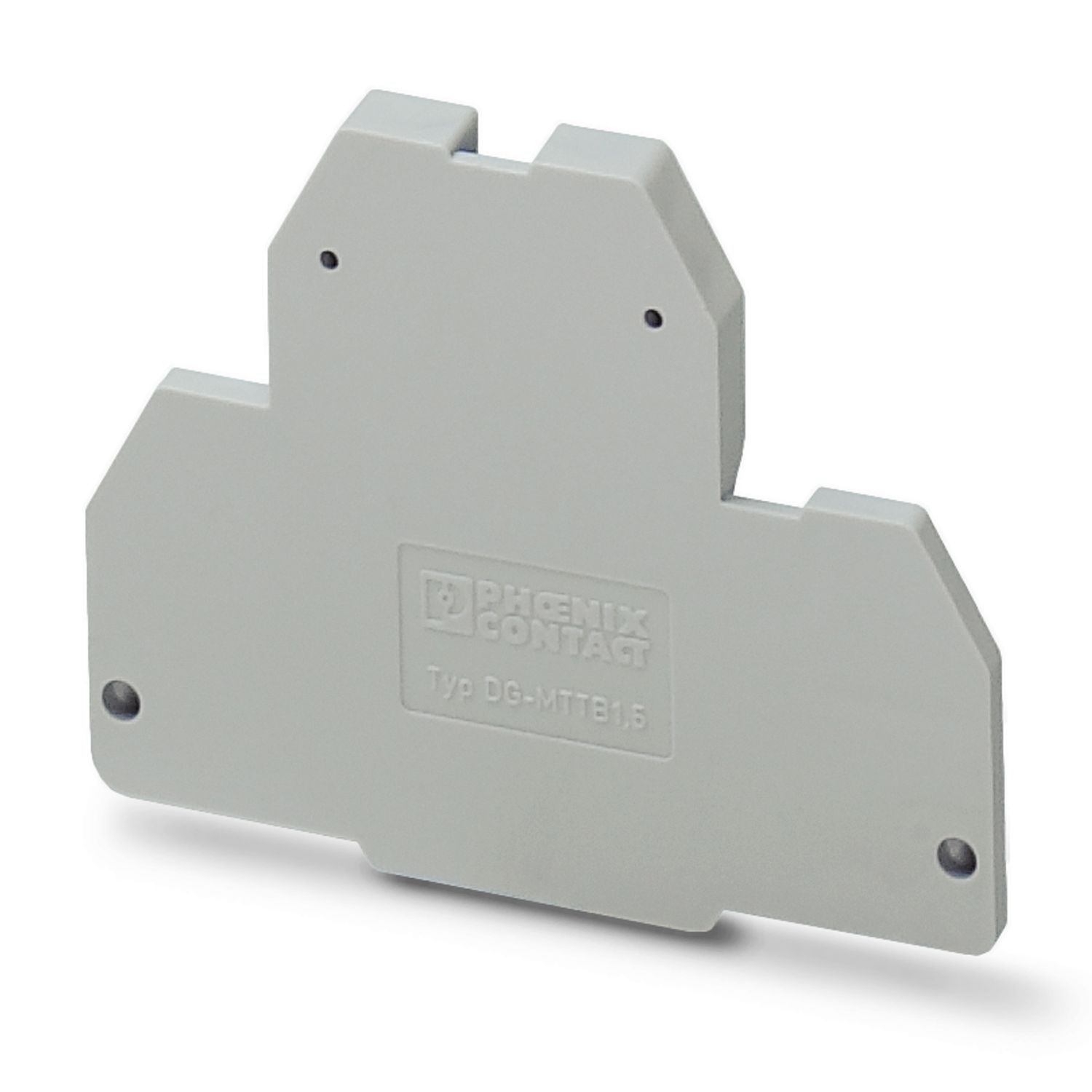

DG-MTTB 1,5 - Piastrina distanziatrice 3002678

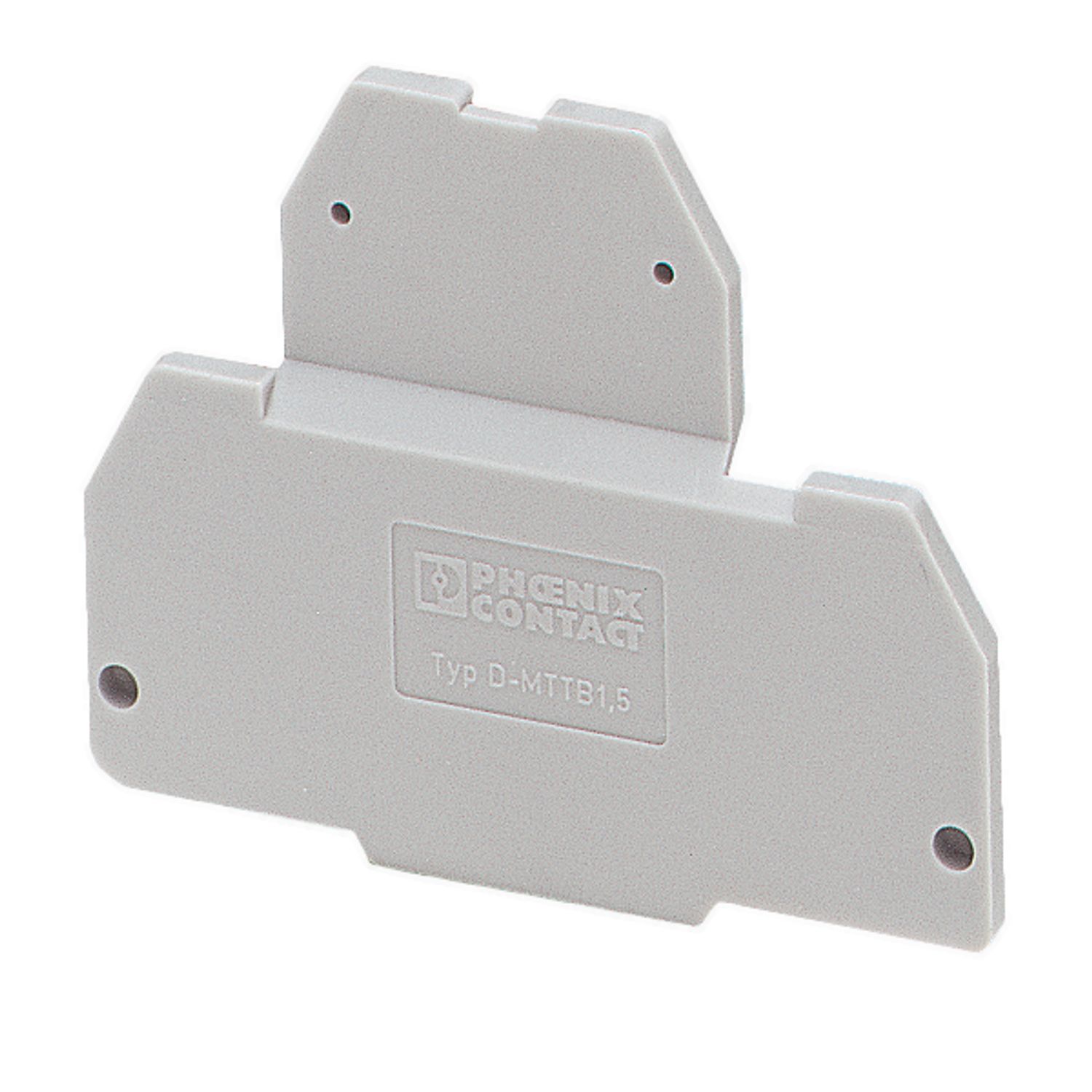

D-MTTB 1,5 - Piastra terminale 3002665
