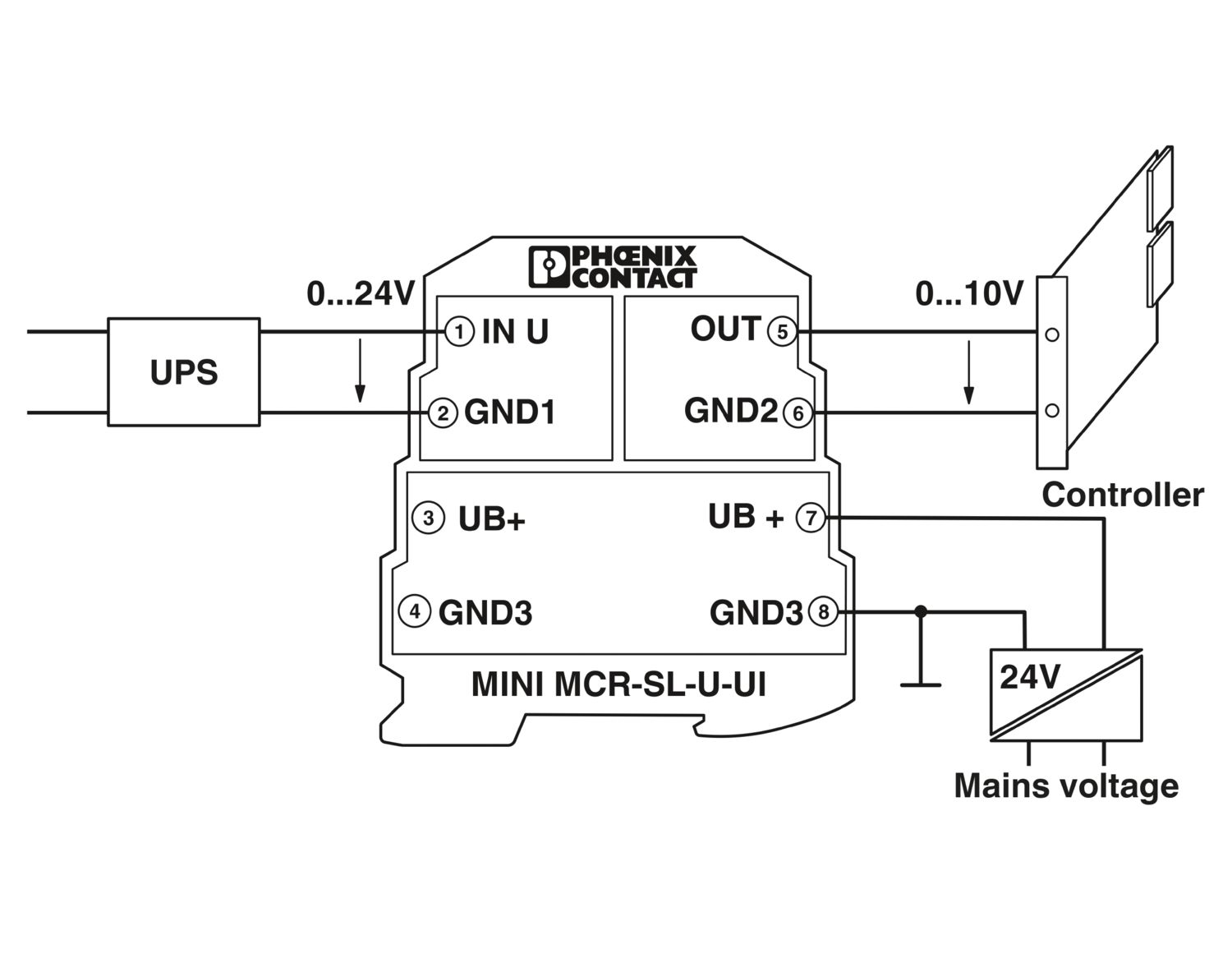

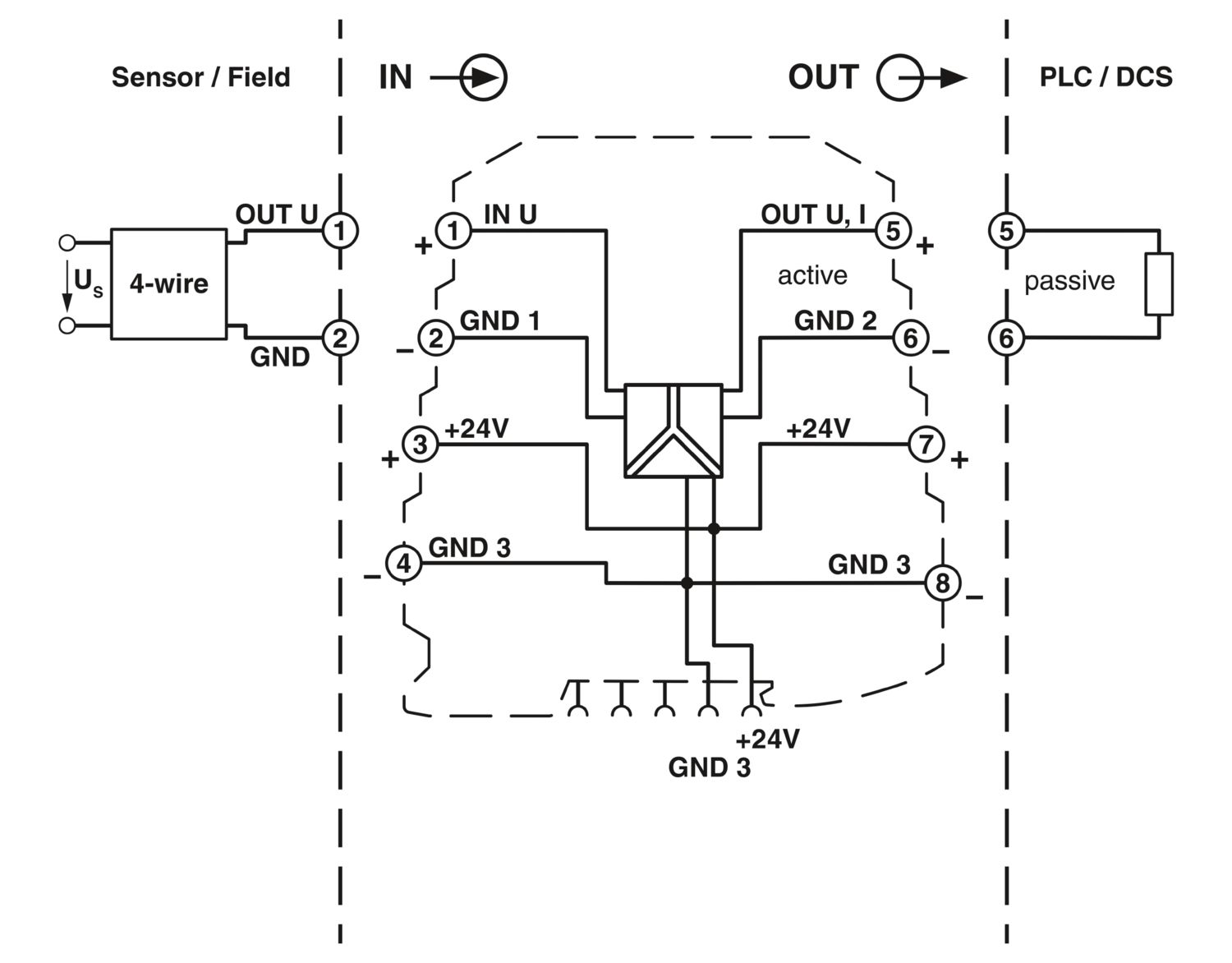

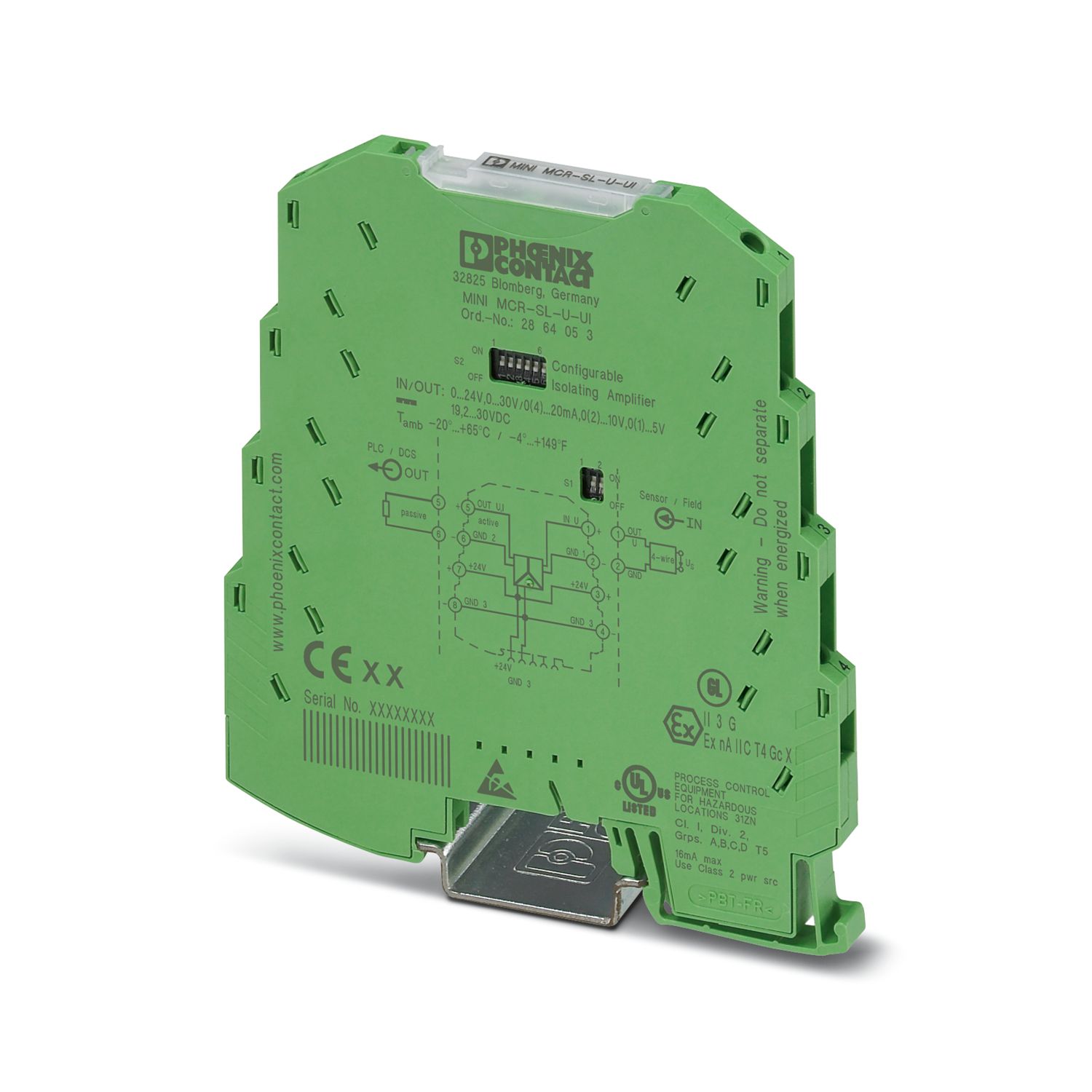

L'isolatore galvanico a 3 vie configurabile da 6,2 mm MINI MCR-SL-U-UI... viene impiegato per la separazione galvanica, la conversione, l'amplificazione ed il filtraggio dei segnali normalizzati standard.
Sul lato d'ingresso si possono collegare i segnali da 0...24 V e 0...30 V.
Sul lato uscita sono disponibili i segnali analogici normalizzati da 0...20 mA, 4...20 mA, 0...10 V, 2...10 V, 0...5 V oppure 1...5 V separati galvanicamente.
I DIP switch accessibili dal fianco della custodia consentono la configurazione dei range di segnale in uscita e in ingresso:
La tensione di alimentazione (da 19,2 V DC a 30 V DC) può avvenire a scelta mediante i morsetti di connessione del modulo oppure in collegamento mediante i connettori per guida di supporto.
