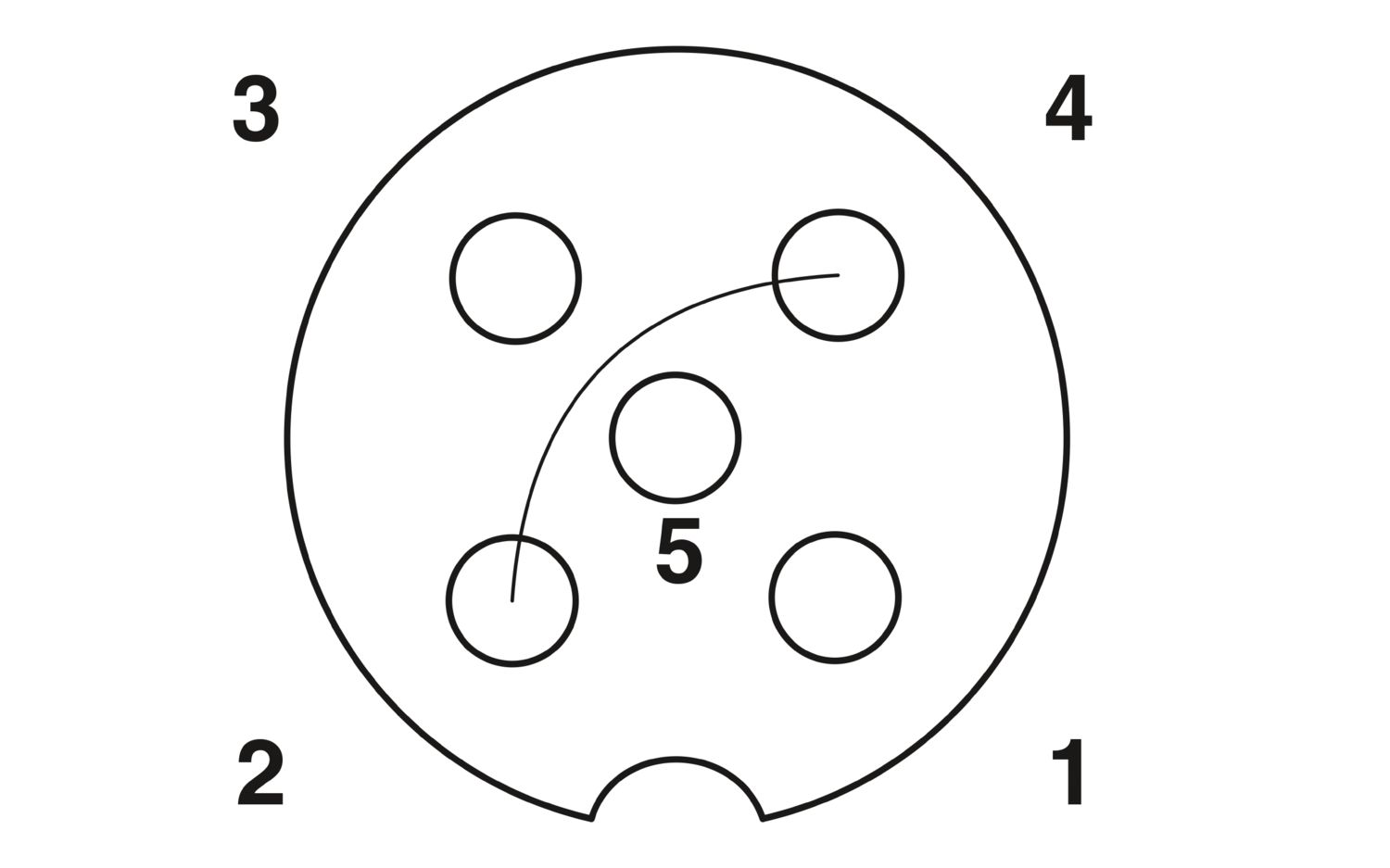

Distributore a Y, 4-poli, Maschio diritto M12 SPEEDCON, codifica: A, su Connettore femmina diritto M12 SPEEDCON, codifica: A, PIN 2+4 ponticellati e Connettore femmina diritto M12 SPEEDCON, codifica: A, PIN 2+4 ponticellati, Filettatura connettore femmina M12 non ruotabile
| Note generali | con distanza media 18 mm, adatto per connettori stampati e connettori confezionabili schermati con connessione a perforazione di isolante QUICKON e un range di connessione da 0,14 mm² a 0,34 mm² |
| Tipo di prodotto | Distributore a Y |
| Numero di poli | 4 |
| Numero uscite cavi | 2 |
| Schermato | no |
| Codifica | A |
| Tipo di filettatura | M12 |
| Caratteristiche di isolamento | |
| Categoria di sovratensione | II |
| Grado d'inquinamento | 3 |
| Resistenza di isolamento | ≥ 100 MΩ |
| Tensione nominale UN | 48 V AC |
| 60 V DC | |
| Corrente nominale IN | 4 A |
| Segnalazione stato | no |
| Indicazione di stato disponibile | no |
| Disegno quotato |
|
| Larghezza | 33 mm |
| Altezza | 14,8 mm |
| Lunghezza | 50,1 mm |
| Distanza media | 18 mm |
| Classe di combustibilità a norma UL 94 | HB |
| Materiale guarnizione | NBR |
| Materiale impugnature | TPU, difficilmente infiammabile, autoestinguente |
| Materiale contatto | CuZn |
| Materiale superficie contatti | Ni/Au |
| Materiale inserto portacontatti | TPU GF |
| Materiale connessione a vite | Pressogetto di zinco, nichelato |
| Connessione 1 | |
| Tipo | Maschio diritto M12 SPEEDCON |
| Tipo di bloccaggio | SPEEDCON |
| Tipo di codifica | A |
| Connessione 2 | |
| Tipo | Connettore femmina diritto M12 SPEEDCON |
| Tipo di bloccaggio | SPEEDCON |
| Tipo di codifica | A |
| Connessione 3 | |
| Tipo | Connettore femmina diritto M12 SPEEDCON |
| Tipo di bloccaggio | SPEEDCON |
| Tipo di codifica | A |
| Dati meccanici | |
| Cicli di manovra | ≥ 100 |
| Condizioni ambientali | |
| Grado di protezione | IP65 |
| IP67 | |
| Temperatura ambiente (esercizio) (Connettore maschio/femmina) | -25 °C ... 90 °C (connettore / connecttore femmina) |
| Definizione norma | Connettore M12 |
| Norme/disposizioni | IEC 61076-2-101 |
| Tensione nominale UN | Corrente nominale IN | Sezione AWG | Sezione mm2 | |
|---|---|---|---|---|
| 30 V | 4 A |
| Tensione nominale UN | Corrente nominale IN | Sezione AWG | Sezione mm2 | |
|---|---|---|---|---|
| 30 V | 4 A |
