MINI-PS- 48- 60DC/24DC/1 - DC/DC converter

2866271

Per impianti nuovi usare l'articolo seguente: 1066708.
MINI DC/DC converter switching per il montaggio su guida DIN, ingresso: 48 - 60 V DC, uscita: 24 V DC/1 A

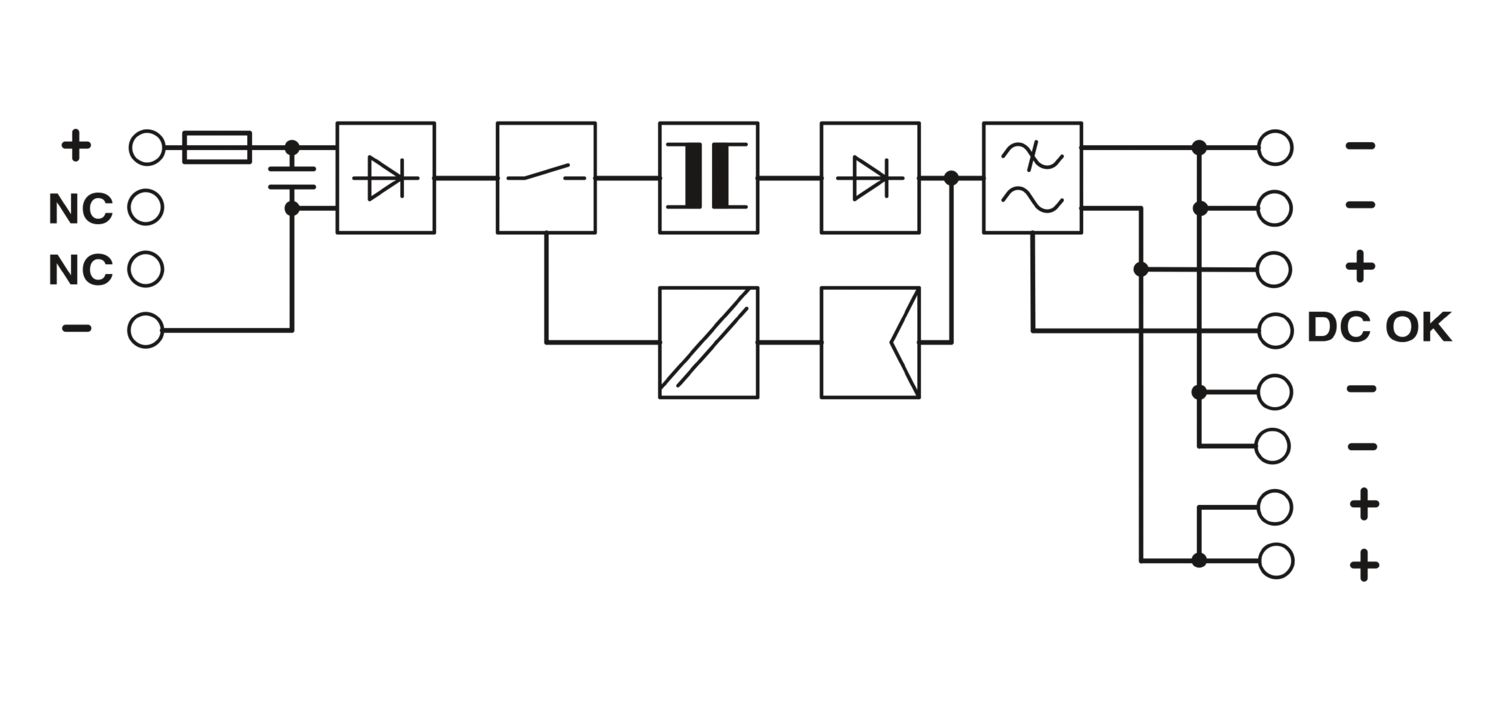

Dettagli prodotto

Descrizione del prodotto

Funzionamento DC
Intervallo tensione in entrata	48 V DC ... 60 V DC
Range tensione d'ingresso	36 V DC ... 75 V DC
Ingresso a range esteso	sì
Campo delle tensioni d'ingresso DC	36 V DC ... 75 V DC
Tipo di tensione della tensione di alimentazione	DC
Impulso corrente di inserzione	< 15 A (tip.)
Integrale del picco di corrente di inserzione (I²t)	1,8 A²s
Range di frequenze DC	0 Hz
Tempo di copertura delle interruzioni di rete	tip. 15 ms (48 V DC)
	tip. 20 ms (60 V DC)
Corrente assorbita	0,6 A (48 V DC)
	0,5 A (60 V DC)
Tempo di accensione tipico	< 0,5 s
Fusibile d'ingresso	3,15 A (ritardato, interno)

Efficienza	> 85 % (con 60 V DC e con valori nominali)

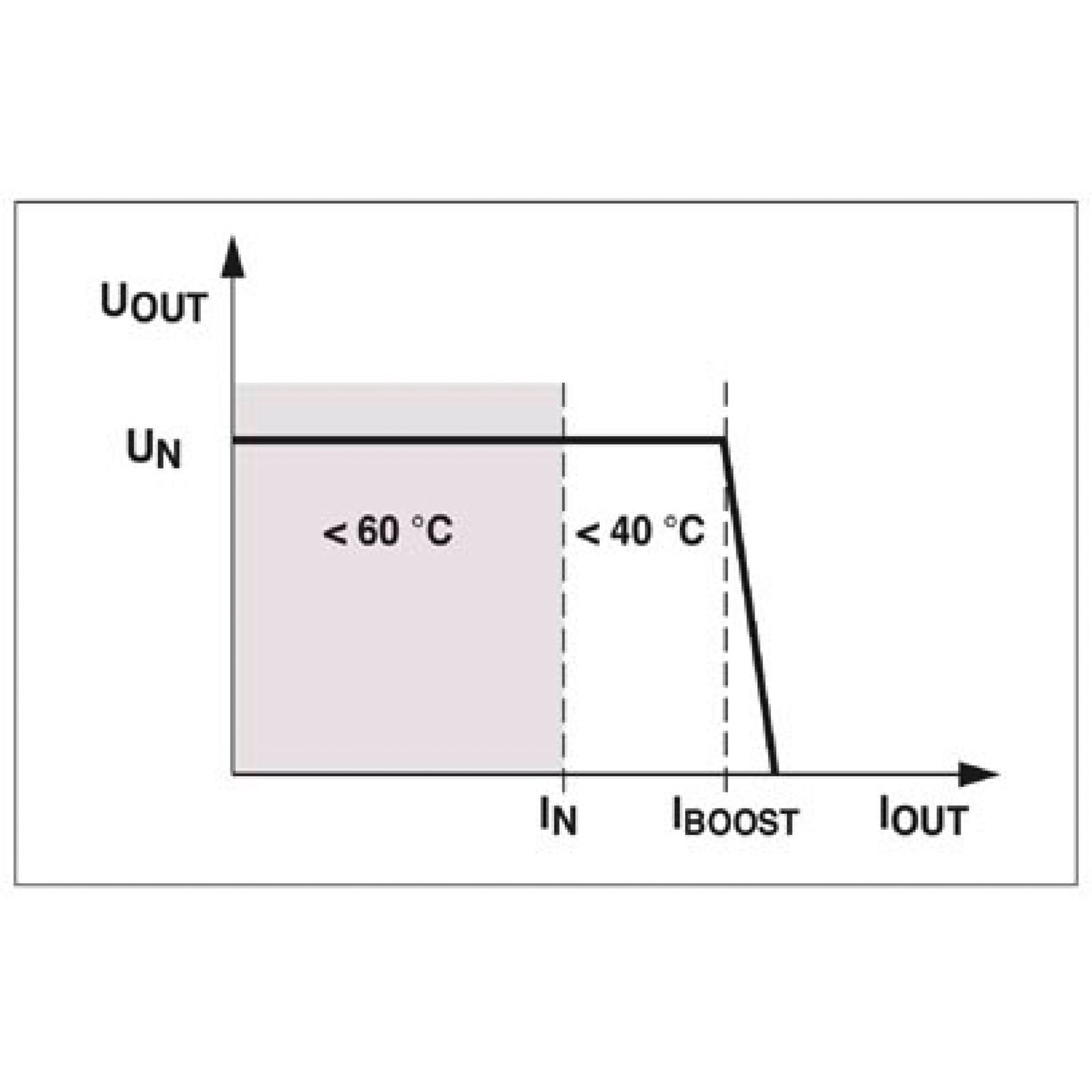

Caratteristica di uscita	U/I
Tensione di uscita nominale	24 V DC ±1 %
Regolazione tensione di uscita (U_Set)	22,5 V DC ... 28,5 V DC (> 24 V DC, potenza costante limitata)
Corrente nominale di uscita (I_N)	1 A (-25 °C ... 60 °C)
Declassamento	60 °C ... 70 °C (2,5 %/K)
Ripple residuo	< 40 mV_SS
Resistente a cortocircuiti	sì
Potenza di uscita	24 W
Carico nominale picchi di commutazione	< 50 mV_SS (20 MHz)
Max. potenza dissipata a vuoto	< 1,2 W
Max. potenza dissipata con carico nominale	< 5 W
Collegamento in parallelo	sì, per la realizzazione di impianti ridondanti e per l’aumento della potenza
Possibilità di collegamento in serie	sì
Segnale: DC OK, attiva
Descrizione dell'uscita	U_OUT > 21,5 V: Segnale High
Max. tensione commutabile	≤ 24 V DC
Tensione d'uscita	+ 24 V (Segnale)
Corrente di carico permanente	≤ 20 mA

Ingresso
Collegamento	Morsetto a vite estraibile
Sezione conduttore rigido min.	0,2 mm²
Sezione conduttore rigido max.	2,5 mm²
Sezione conduttore flessibile min.	0,2 mm²
Sezione conduttore flessibile max.	2,5 mm²
Sezione trasversale conduttore AWG min.	24
Sezione trasversale conduttore AWG max.	14
Lunghezza del tratto da spelare	7 mm
Filettatura	M3
Uscita
Collegamento	Morsetto a vite estraibile
Sezione conduttore rigido min.	0,2 mm²
Sezione conduttore rigido max.	2,5 mm²
Sezione conduttore flessibile min.	0,2 mm²
Sezione conduttore flessibile max.	2,5 mm²
Sezione trasversale conduttore AWG min.	24
Sezione trasversale conduttore AWG max.	14
Lunghezza del tratto da spelare	7 mm
Filettatura	M3
Segnale
Sezione conduttore rigido min.	0,2 mm²
Sezione conduttore rigido max.	2,5 mm²
Sezione conduttore flessibile min.	0,2 mm²
Sezione conduttore flessibile max.	2,5 mm²
Sezione trasversale conduttore AWG min.	24
Sezione trasversale conduttore AWG max.	14
Filettatura	M3
Coppia min.	0,5 Nm
Coppia max.	0,6 Nm

Tipi di segnalazione	LED
	Uscita di commutazione attiva
Indicazione tensione di esercizio	LED verde
Uscita segnale: DC OK, attiva
Segnalazione stato	LED "DC OK" verde

Numero fasi	1,00
Tensione di isolamento ingresso/uscita	1,5 kV (omologazione)
	1 kV (Collaudo)

Tipo di prodotto	DC/DC converter
MTBF (IEC 61709, SN 29500)	> 1147000 h (40 °C)
Caratteristiche di isolamento
Classe di protezione	II

Larghezza	22,5 mm
Altezza	99 mm
Profondità	107 mm
Dimensioni di montaggio
Distanza di montaggio destra/sinistra	0 mm / 0 mm (≤ 70 °C)
Distanza di montaggio in alto/in basso	50 mm / 50 mm (≤ 70 °C)

Nota per il montaggio	affiancabile: orizzontale 0 mm, verticale 50 mm
Posizione d'installazione	Guida di supporto orizzontale NS 35, EN 60715
Con verniciatura di protezione	no

Materiale custodia	Plastica
Materiale custodia	PA
Materiale della custodia	poliammide PA, colore verde

Condizioni ambientali
Grado di protezione	IP20
Temperatura ambiente (esercizio)	-25 °C ... 70 °C (> 60 °C Derating: 2,5 %/K)
Temperatura ambiente (stoccaggio/trasporto)	-40 °C ... 85 °C
Umidità dell'aria massima consentita (funzionamento)	≤ 95 % (a 25 °C, nessuna condensa)
Temp Code	T4A ≤ 70 °C

Applicazioni ferroviarie	EN 50121-4
Riferimento normativo - Equipaggiamento elettronico per uso in installazioni di potenza	EN 50178/VDE 0160 (PELV)
Sicurezza elettrica a norma	EN 60950-1/VDE 0805 (SELV)
Separazione sicura a norma	DIN VDE 0100-410
	DIN VDE 0106-101

Omologazioni UL	UL/C-UL Listed UL 508
	UL/C-UL Recognized UL 60950-1
	UL ANSI/ISA-12.12.01 Class I, Division 2, Groups A, B, C, D (Hazardous Location)

Compatibilità elettromagnetica	Conformità alla direttiva EMC 2014/30/EU
Direttiva sulla bassa tensione	Conformità alla direttiva LVD 2014/35/CE
Requisiti delle interferenze elettromagnetiche Emissione di disturbi	EN 61000-6-3
	EN 61000-6-4
Requisiti delle interferenze elettromagnetiche Immunità ai disturbi	EN 61000-6-1
	EN 61000-6-2
Emissione di disturbi
Norme/Disposizioni	EN 55011 (EN 55022)
Scariche elettrostatiche
Norme/Disposizioni	EN 61000-4-2
Custodia	> Level 3
Scariche elettrostatiche
Scarica contatti	8 kV (Scarica contatti)
Scarica in aria	8 kV (Scarica in aria)
Osservazioni	Criterio B
Campi elettromagnetici ad alta frequenza
Norme/Disposizioni	EN 61000-4-3
Campi elettromagnetici ad alta frequenza
Frequenza	80 MHz ... 3 GHz
Forza del campo di prova	10 V/m
Osservazioni	Criterio A
Transitori veloci (Burst)
Norme/Disposizioni	EN 61000-4-4
Transitori veloci (Burst)
Ingresso	4 kV (level 4 - asimmetrico: linea a terra)
Uscita	2 kV (level 3 - asimmetrico: linea a terra)
Segnale	1 kV
Osservazioni	Level 2 - cavo asimmetrico verso terra
Sollecitazione degli impulsi di tensione (Surge)
Norme/Disposizioni	EN 61000-4-5
Sollecitazione degli impulsi di tensione (Surge)
Ingresso	2 kV (Level 3)
	1 kV (Level 3)
Influenza condotta
Norme/Disposizioni	EN 61000-4-6
Influenza condotta
Ingresso/uscita	Level 3
Frequenza	0,15 MHz ... 80 MHz (10 V)
Cadute di tensione
Norme/Disposizioni	EN 61000-4-11
Emissione di disturbi
Norme/Disposizioni	EN 61000-6-3
Tensione di radiodisturbo secondo norma EN 55011	EN 55011 (EN 55022) classe B campo di impiego Industria e ambiente domestico
Raggio di radiodisturbo secondo norma EN 55011	EN 55011 (EN 55022) classe B campo di impiego Industria e ambiente domestico

Dati commerciali

Codice articolo	2866271
Pezzi/conf.	1 Pezzi
Quantità di ordinazione minima	1 Pezzi
Codice vendita	CMDM43
Codice prodotto	CMDM43
Pagina del catalogo	Pagina 299 (C-4-2019)
GTIN	4017918960919
Peso per pezzo (confezione inclusa)	226,33 g
Peso per pezzo (confezione esclusa)	200 g
Numero tariffa doganale	85044095
Paese di origine	CN

Classifiche

Omologazioni

Environmental product compliance

I vantaggi

Isolamento galvanico: per la creazione di sistemi di alimentazione indipendenti

Consentono la conversione su diversi livelli di tensione

Tensione costante: aggiornamento della tensione di uscita anche all'estremità di linee lunghe

ECLASS-11.0	27040701
ECLASS-12.0	27040701
ECLASS-13.0	27040701

EU RoHS
Soddisfa i requisiti della direttiva RoHS	Sì
con eccezione delle deroghe, se note	7(a), 7(c)-I
China RoHS
Environment friendly use period (EFUP)	EFUP-25 Una tabella per la dichiarazione China RoHS in base allarticolo è disponibile nellarea di download di ciascun articolo alla voce "Dichiarazione del produttore". Per tutti gli articoli con EFUP-E non viene allestita né richiesta alcuna tabella per la dichiarazione China RoHS.
EU REACH SVHC
Avviso di sostanza candidata REACH (n. CAS)	Lead (n. CAS: 7439-92-1)
SCIP	e6ff8662-a591-48fd-a038-2a8ef5fde62b
