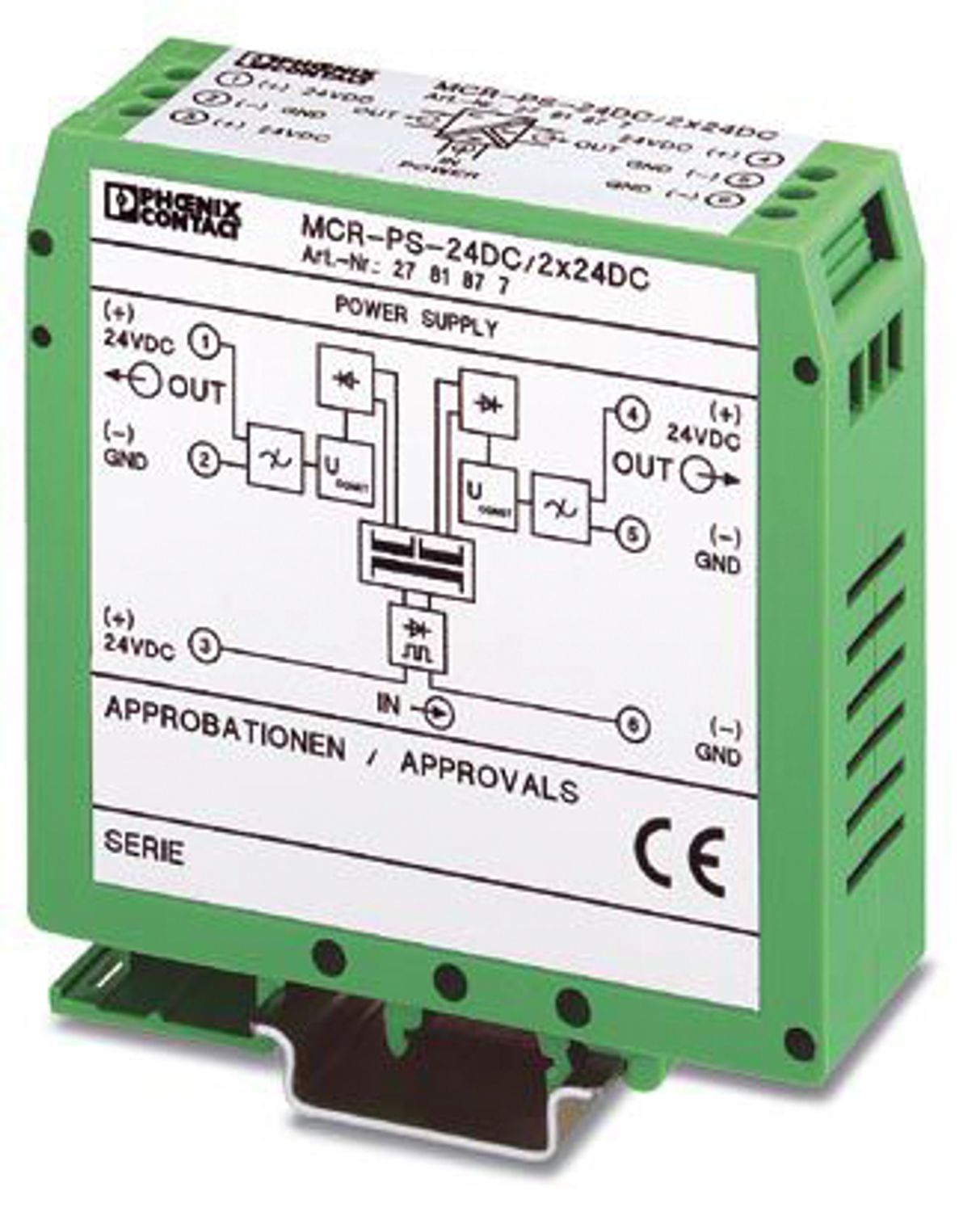

MCR-PS- 24DC/2X24DC
-
Contattore ausiliario
2781877

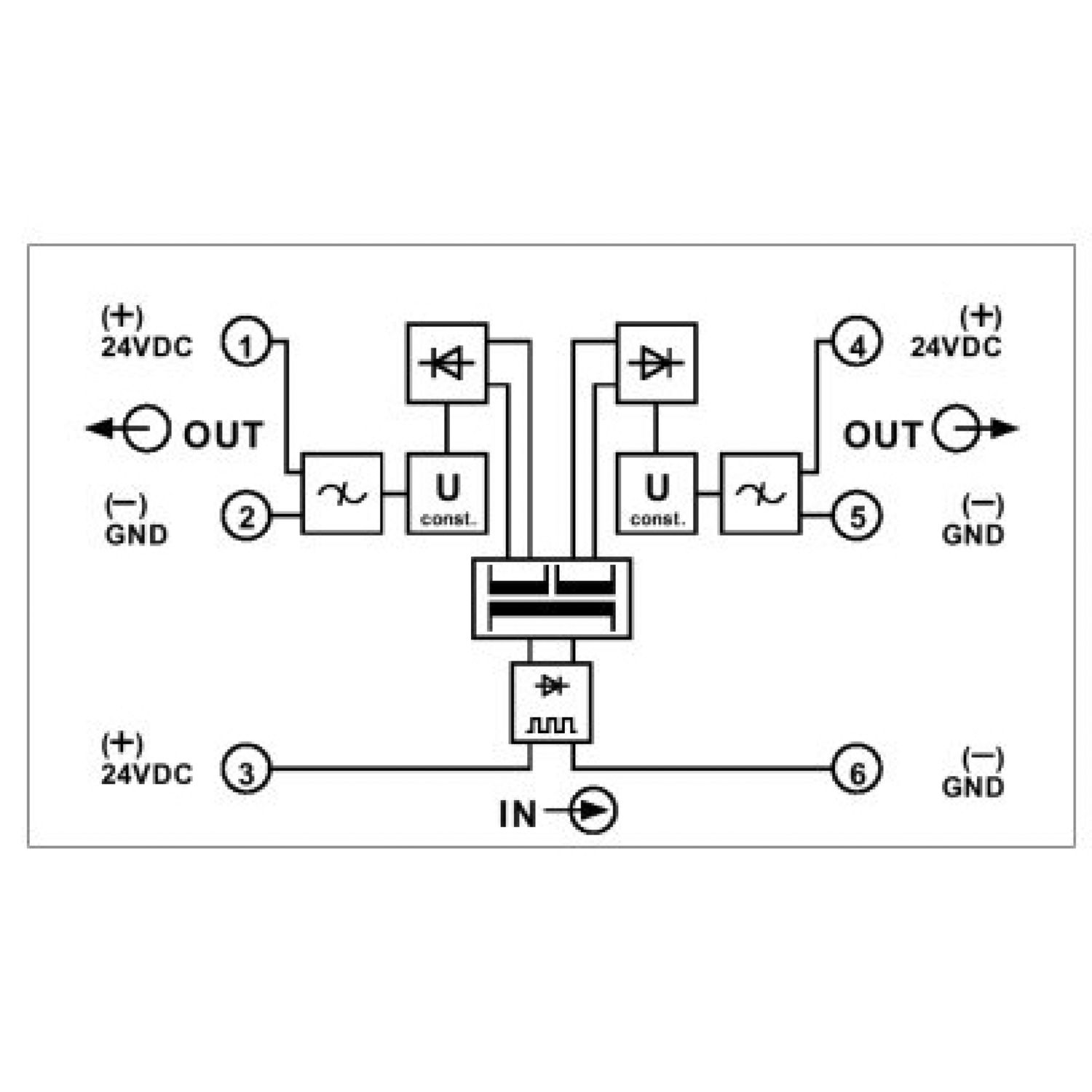

Convertitori DC/DC, con separazione galvanica delle uscite, ingresso 24 V DC, uscita 2 x 24 V DC/2 x 30 mA
Dettagli prodotto
| Tensione d'ingresso | 24 V DC ±10 % |
| Intervallo tensione in entrata | 24 V DC |
| Range tensione d'ingresso | 21,6 V DC ... 26,4 V DC |
| Ingresso a range esteso | sì |
| Tipo di tensione della tensione di alimentazione | DC |
| Corrente assorbita | ca. 100 mA |
| Tensione di uscita nominale | 24 V DC (2x) |
| Corrente nominale di uscita (IN) | 30 mA (2x) |
| Ripple residuo | ≤ 50 mVSS |
| Resistente a cortocircuiti | sì |
| Potenza di uscita | 1,5 W |
| Ingresso | |
| Collegamento | Connessione a vite |
| Sezione conduttore rigido min. | 0,2 mm² |
| Sezione conduttore rigido max. | 2,5 mm² |
| Sezione conduttore flessibile min. | 0,2 mm² |
| Sezione conduttore flessibile max. | 2,5 mm² |
| Sezione trasversale conduttore AWG min. | 24 |
| Sezione trasversale conduttore AWG max. | 14 |
| Lunghezza del tratto da spelare | 8 mm |
| Filettatura | M3 |
| Uscita | |
| Collegamento | Connessione a vite |
| Sezione conduttore rigido min. | 0,2 mm² |
| Sezione conduttore rigido max. | 2,5 mm² |
| Sezione conduttore flessibile min. | 0,2 mm² |
| Sezione conduttore flessibile max. | 2,5 mm² |
| Sezione trasversale conduttore AWG min. | 24 |
| Sezione trasversale conduttore AWG max. | 14 |
| Lunghezza del tratto da spelare | 8 mm |
| Numero fasi | 1 |
| Tensione di prova uscita/uscita | 1,5 kV AC |
| Tensione di prova ingresso/uscita | 2,5 kV AC |
| Tipo di prodotto | DC/DC converter |
| Funzionamento | 100 % ED |
| Larghezza | 25 mm |
| Altezza | 85,5 mm |
| Profondità | 79 mm |
| Nota per il montaggio | a scelta |
| Posizione d'installazione | a scelta |
| Con verniciatura di protezione | no |
| Materiale custodia | Plastica |
| Condizioni ambientali | |
| Grado di protezione | IP20 |
| Temperatura ambiente (esercizio) | 0 °C ... 55 °C |
| Norme | |
| Norme/Disposizioni | IEC 664 |
| IEC 664 A | |
| DIN VDE 0110-1 | |
| Codice articolo | 2781877 |
| Pezzi/conf. | 1 Pezzi |
| Quantità di ordinazione minima | 1 Pezzi |
| Codice vendita | CMDL43 |
| Codice prodotto | CMDL43 |
| GTIN | 4017918069247 |
| Peso per pezzo (confezione inclusa) | 98,8 g |
| Peso per pezzo (confezione esclusa) | 97 g |
| Numero tariffa doganale | 85044095 |
| Paese di origine | VN |
ECLASS
| ECLASS-13.0 | 27040701 |
ETIM
| ETIM 9.0 | EC002540 |
UNSPSC
| UNSPSC 21.0 | 39121000 |
| EU RoHS | |
| Soddisfa i requisiti della direttiva RoHS | Sì |
| con eccezione delle deroghe, se note | 6(c), 7(c)-I |
| China RoHS | |
| Environment friendly use period (EFUP) |
EFUP-25
Una tabella per la dichiarazione China RoHS in base allarticolo è disponibile nellarea di download di ciascun articolo alla voce "Dichiarazione del produttore". Per tutti gli articoli con EFUP-E non viene allestita né richiesta alcuna tabella per la dichiarazione China RoHS.
|
| EU REACH SVHC | |
| Avviso di sostanza candidata REACH (n. CAS) | Lead (n. CAS: 7439-92-1) |
| SCIP | aee9c14b-44ff-4e2b-865e-9dad77ce7258 |
