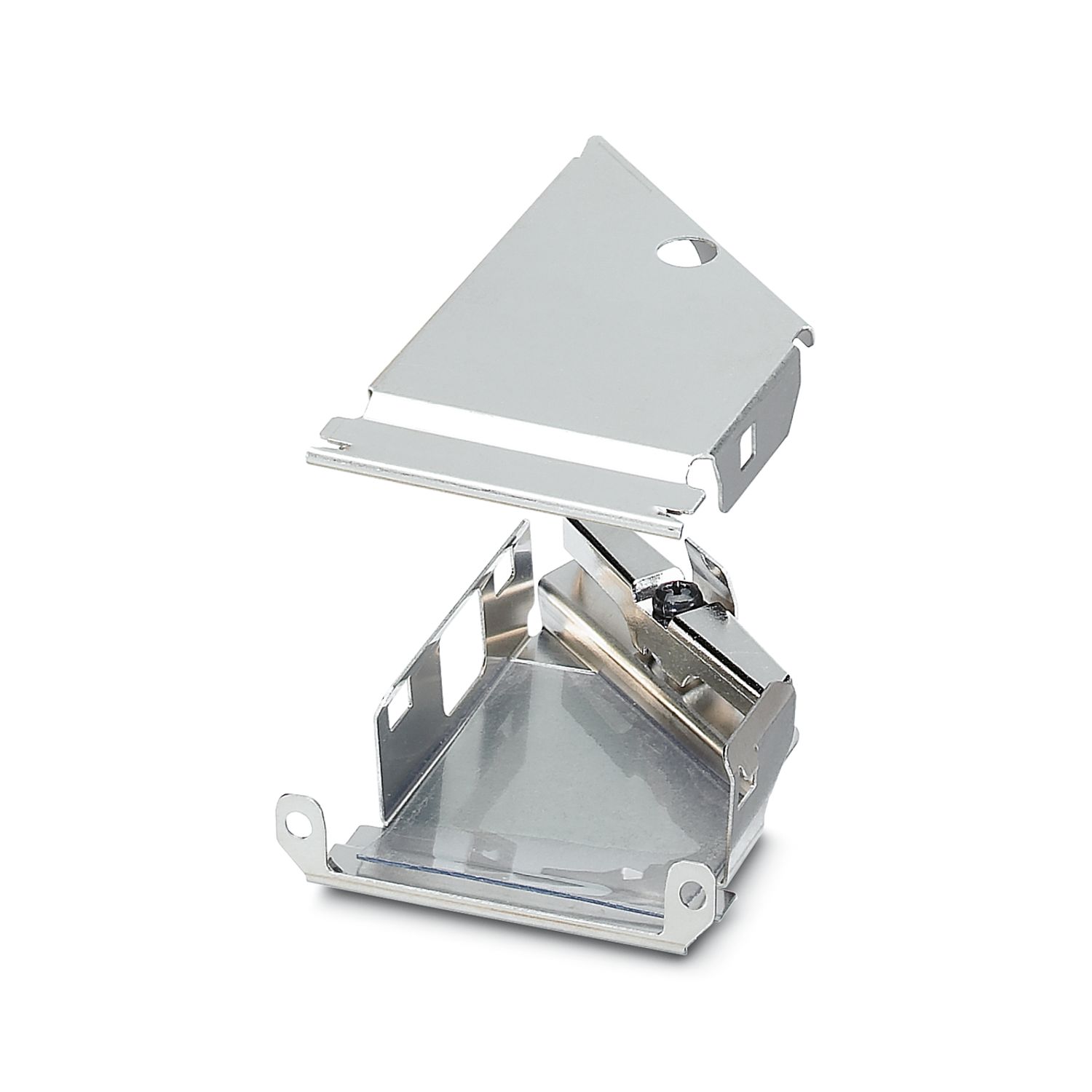

Custodia mobile D-SUB, grandezza linguetta 3, grado di protezione IP67
Dettagli prodotto
Avvertenza di sicurezza
Indicazioni di sicurezza
AVVERTENZA: i connettori non devono essere collegati o scollegati sotto carico. Il mancato rispetto e l'utilizzo non conforme possono avere come conseguenza danni alle persone e/o alle cose.
• AVVERTENZA: mettere in funzione esclusivamente prodotti in perfetto stato. Verificare regolarmente che i prodotti non presentino danni. Mettere immediatamente fuori servizio i prodotti difettosi. Sostituire il prodotti danneggiati. L'articolo non può essere riparato.
• AVVERTENZA: far installare e far funzionare il prodotto solo da personale qualificato in campo elettrotecnico nel rispetto delle istruzioni di sicurezza riportate di seguito. Il personale specializzato deve avere confidenza con le nozioni fondamentali dell'elettrotecnica e deve essere in grado di riconoscere e di evitare i pericoli. Il simbolo corrispondente sull'imballaggio indica che è necessario l'intervento di personale qualificato in campo elettrotecnico.
• I prodotti sono adatti ai settori del montaggio impianti, del comando e del montaggio di apparecchi elettrici.
• Durante il funzionamento del connettore in ambienti esterni, tali ambienti vanno protetto dagli influssi ambientali.
• I prodotti confezionati non vanno manipolati o aperti in modo errato.
• Utilizzare esclusivamente connettori maschio specificati nelle norme indicate nei dati tecnici, (ad es. quelli elencati negli accessori del prodotto al sito web phoenixcontact.com/products).
• In caso di utilizzo diretto del prodotto unitamente a prodotti di terzi, la responsabilità è interamente a carico dell'utente.
• Per tensioni di esercizio > 50 VAC le custodie connettore conduttive devono essere collegate a massa
• Utilizzare esclusivamente l'utensile raccomandato da Phoenix Contact
• Osservare le istruzioni di installazione / i documenti di Design In relativi al prodotto nell'area di download nel web al sito phoenixcontact.com/products.
• Non chiudere i connettori non collegati con un cappuccio di sicurezza. Gli accessori adatti al prodotto sono indicati nell'area accessori dell'articolo in rete sotto phoenixcontact.com/products
• Utilizzare il connettore solo allo stato completamente innestato e bloccato.
• Utilizzare il connettore solo allo stato completamente innestato.
• Assicurarsi che, durante la posa del cavo, il carico di trazione non superi i limiti stabiliti dalla normativa.
• Tenere conto del raggio di piegatura minimo del cavo. Posare il cavo senza ritorcerlo.
• Per raggruppare diversi circuiti elettrici in un cavo e/o in un connettore valgono le norme VDE 0100/1.97 § 411.1.3.2 e DIN EN 60 204/11.98 § 14.1.3
Tipo di prodotto
Custodia protettiva
Tipo
D-SUB
Numero uscite cavi
2
Tipo di collegamento a vite
M20
Uscita cavo
obliqui
Caratteristiche di isolamento
Grado d'inquinamento
2
Larghezza
81 mm
Altezza
24 mm
Lunghezza
102 mm
Colore
grigio
Classe di combustibilità a norma UL 94
V0
Materiale custodia
PA
Diametro esterno conduttore
5 mm ... 13 mm
Dati meccanici
Tipo di collegamento a vite
M20
Cicli di manovra
≥ 1000
Condizioni ambientali
Grado di protezione
IP67
Temperatura ambiente (esercizio)
-40 °C ... 80 °C
Codice articolo
1689792
Pezzi/conf.
5 Pezzi
Quantità di ordinazione minima
5 Pezzi
Codice vendita
ABNCBA
Codice prodotto
ABNCBA
Pagina del catalogo
Pagina 219 (C-2-2013)
GTIN
4017918915476
Peso per pezzo (confezione inclusa)
45,96 g
Peso per pezzo (confezione esclusa)
38,69 g
Numero tariffa doganale
85389099
Paese di origine
DE
ECLASS
ECLASS-13.0
27440202
ETIM
ETIM 9.0
EC000437
UNSPSC
UNSPSC 21.0
31261500
EU RoHS
Soddisfa i requisiti della direttiva RoHS
Sì
(Nessuna deroga)
China RoHS
Environment friendly use period (EFUP)
EFUP-E
Nessuna sostanza pericolosa al di sopra dei valori limite
EU REACH SVHC
Avviso di sostanza candidata REACH (n. CAS)
Nessuna sostanza con una percentuale di massa maggiore dello 0,1%
