HC-M-B06-MF-H
-
Cornici portamoduli
1417403
Cornici portamoduli, dimensioni: B6, esecuzione : per lato custodia protettiva (A, B, C, ...), 4 mm2 ... 6 mm2, applicazione: Cornici portamoduli
Dettagli prodotto
| Tipo di prodotto | Cornici portamoduli |
| Serie | HC-M-B |
| HC-M-02 | |
| HC-M-03 | |
| HC-M-03/04 | |
| HC-M-04 | |
| HC-M-05 | |
| HC-M-06 | |
| HC-M-08 | |
| HC-M-08-GBIT | |
| HC-M-12 | |
| HC-M-17 | |
| HC-M-20 | |
| HC-M-25 | |
| HC-M-DSUB | |
| HC-M-EMV | |
| HC-M-HV | |
| HC-M-HS | |
| HC-M-00 | |
| Applicazione | Cornici portamoduli |
| Tipo | B6 |
| Numero di punti di connessione modulo | 2 |
| Esecuzione | per lato custodia protettiva (A, B, C, ...) |
| Connessione conduttori | |
| Sezione di collegamento | 4 mm² ... 6 mm² (per conduttore PE - lato potenza) |
| 1 mm² ... 2,5 mm² (per conduttore PE lato controllore) | |
| Sezione di collegamento AWG | 12 ... 10 (per conduttore PE - lato potenza) |
| 18 ... 14 (per conduttore PE lato controllore) | |
| Coppia di serraggio | 0,5 Nm ... 0,8 Nm (Viti di fissaggio per il montaggio nella custodia HEAVYCON) |

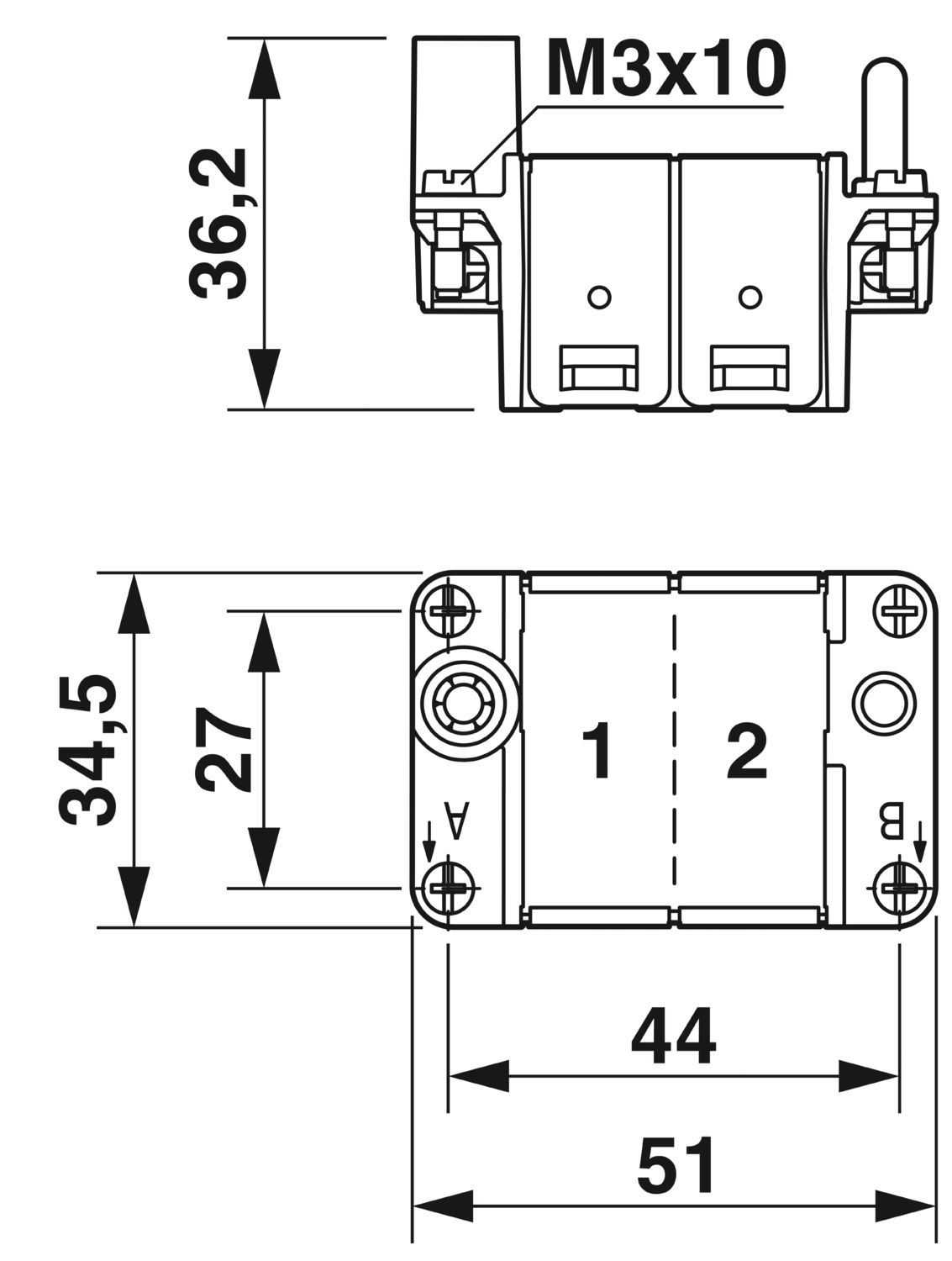

| Disegno quotato |
|
| Larghezza | 34,5 mm |
| Altezza | 36,2 mm |
| Lunghezza | 51 mm |
| Materiale inserto portacontatti | Lega di pressofuso di zinco |
| Dati meccanici | |
| Cicli di manovra | ≥ 500 |
| Condizioni ambientali | |
| Temperatura ambiente (esercizio) | -40 °C ... 125 °C |
| Nota per il montaggio | HC-MHR-PE16 ( 1636981) per ampliamento connessione PE a 16 mm². |
| Con i fili PE utilizzare apposite protezioni terminali (viti di connessione PE senza protezione per fili), nelle custodie senza perni con uscita laterale lunghezza max. della filettatura della connessione a vite 12 mm |
