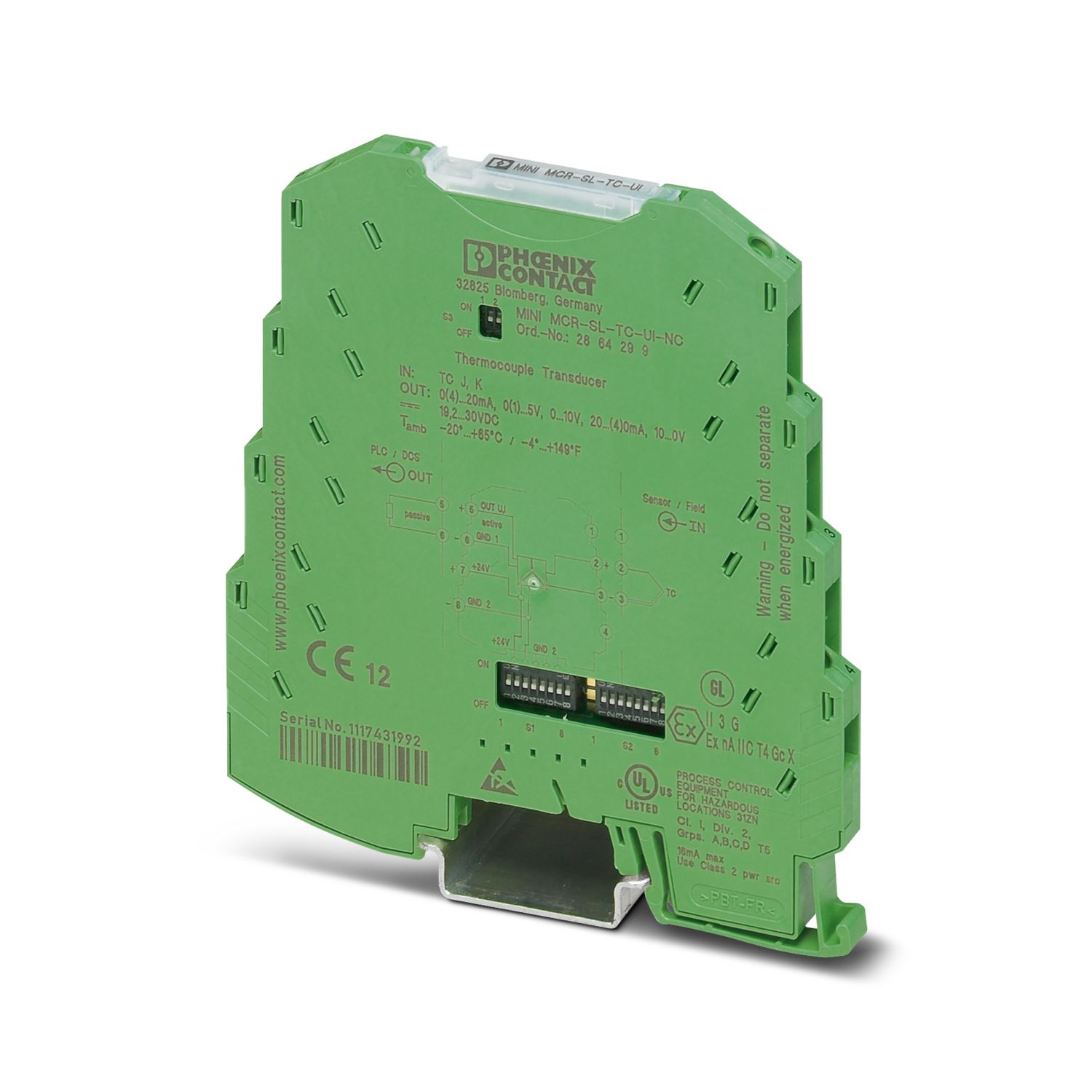

Il modello sottile MINI MCR-SL-TC-UI... da 6,2 mm è un convertitore di temperatura a 3 vie configurabile. È indicato per il collegamento di termocoppie del tipo J e K a norma IEC 60584-1.
Sul lato di uscita sono disponibili i segnali analogici normalizzati 0...20 mA, 4...20 mA, 0...10 V, 0...5 V, 1...5 V, 10...0 V, 20...0 mA o 20...4 mA isolati galvanicamente.
I DIP switch accessibili dal fianco della custodia consentono la configurazione dei seguenti parametri:
- tipo di sensore
- range di temperatura da misurare
- compensazione giunto freddo in/out
- segnale di uscita
- tipo di segnalazione degli errori
L'alimentazione di tensione (da 19,2 V DC a 30 V DC) può avvenire a scelta mediante i morsetti dei moduli oppure in collegamento mediante i connettori bus per guide DIN.
MINI MCR-SL-TC-UI
-
Convertitori di segnale per termocoppie
2864448
Convertitore di temperatura MCR per termocoppie, configurabile mediante DIP-switch, con connessione a vite, configurazione su richiesta
Download gratuito disponibile.
Downloads
Dettagli prodotto
Prodotti compatibili
I vantaggi
Alimentazione possibile tramite il piedino (TBUS)
Per termocoppie J e K secondo IEC 60584
Segnalazione di errore mediante LED di diagnostica e segnale analogico
Compensazione giunto freddo interna
Convertitore per sensore di temperatura altamente compatto per la separazione galvanica, la conversione, l'amplificazione e il filtraggio di segnali di termocoppie in segnali normalizzati
Range di misura della temperatura da -150 °C ... 1350 °C
Segnali d'ingresso e di uscita configurabili mediante DIP switch
Separazione a 3 vie
