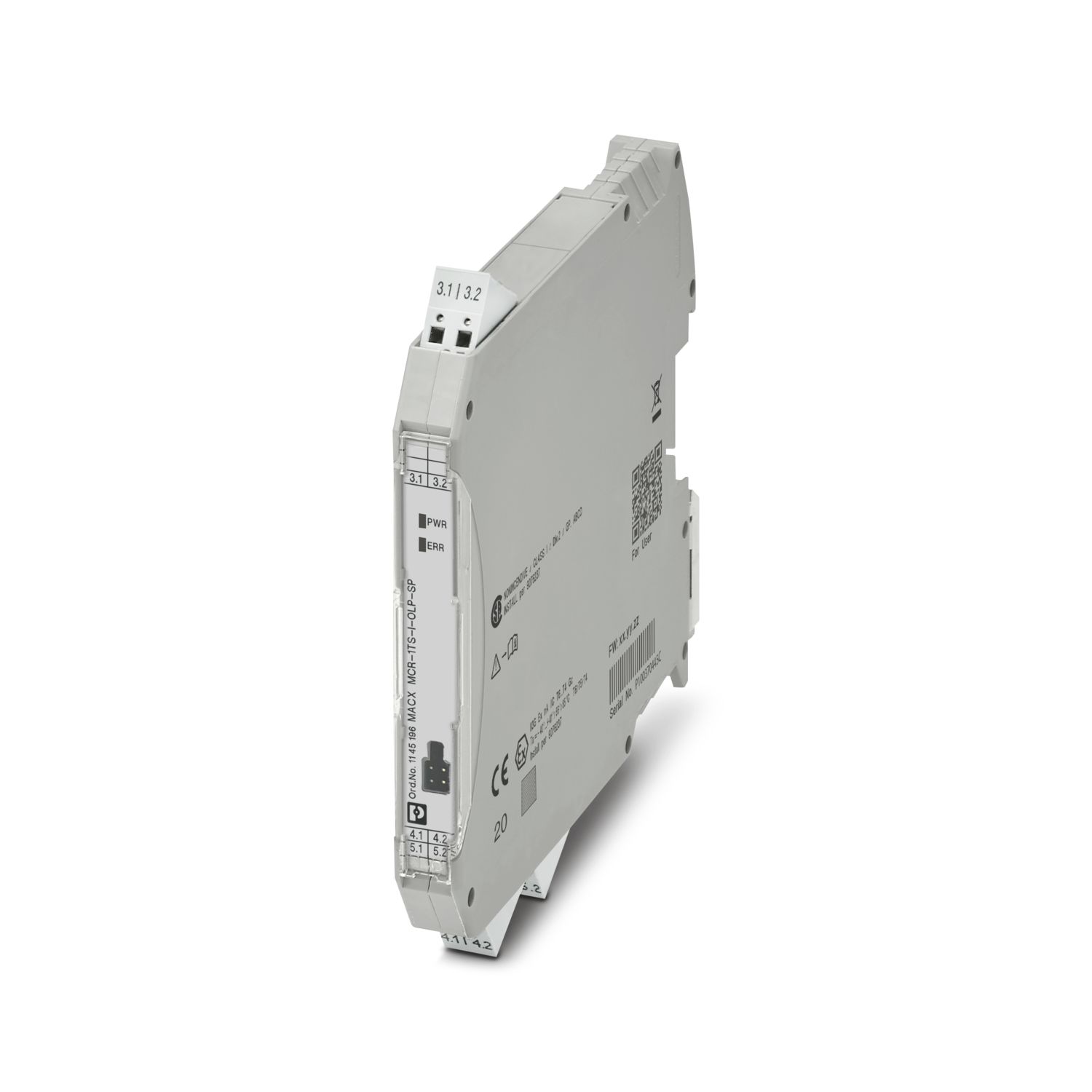

MACX MCR-1TS-I-OLP-SP
-
Convertitore di temperatura
1145196
Convertitore di temperatura con alimentazione per loop di uscita per la trasmissione di segnali di sensori RTD e TC e di trasduttori di resistenza e tensione di 4 mA ... 20 mA. HART, Isolatori galvanici, Configurazione standard, Connessione Push-in
Download gratuito disponibile.
Downloads
Dettagli prodotto
| Tipo di prodotto | Temperature transmitter |
| Famiglia di prodotti | MACX Analog |
| Numero di canali | 1 |
| Esecuzione | Isolatori galvanici |
| Configurazione | Software |
| HART | |
| Caratteristiche di isolamento | |
| Categoria di sovratensione | II |
| Grado di inquinamento | 2 |
| Funzionalità | |
| Configurazione | Software |
| HART | |
| Tempo di risposta (0-99%) | 1 s (TC) |
| 1 s (RTD) | |
| Isolamento galvanico Ingresso/uscita | |
| Tensione di prova | 2 kV AC (50 Hz, 60 s) |
| Alimentazione | |
| Range tensione di alimentazione | autoalimentato in loop, non è necessaria alcuna alimentazione esterna |
| 11 V DC ... 36 V DC (Standard) | |
| Segnale | |
| Segnale d'ingresso | Temperatura |
| Misurare | |
| Numero ingressi | 1 |
| Range tensione d'ingresso | -20 mV ... 100 mV (Campo di misura minimo: 5 mV) |
| Tipi di sensori utilizzabili (RTD) | Sensori Pt, Ni, Cu: 2, 3, 4 conduttori |
| Tipi di sensori utilizzabili (TC) | A, B, C, D, E, J, K, L, N, R, S, T, U |
| Intervallo di misurazione temperatura | -250 °C ... 2500 °C (Range a seconda del tipo di sensore) |
| Campo di misurazione temperatura | ≥ 10 K (RTD) |
| ≥ 50 K (TC) | |
| Intervallo di resistenza lineare | 10 Ω ... 2000 Ω (Range di misura minimo: 10 Ω) |
| Segnale: Corrente | |
| Segnale d'uscita, corrente | 4 mA ... 20 mA |
| 20 mA ... 4 mA | |
| Segnale d'uscita, corrente massima | 23 mA |
| Carico resistivo | (UL - 11 V) / 0,023 A |
| Codifica HART | FSK ± 0,5 mA |
| Versione HART | 7 |
| Velocità di trasmissione | 1200 Baud |
| Filtro di frequenza di rete | 50/60 Hz |
| Resistenza di comunicazione | ≥ 250 Ω |
| Ritardo di accensione | 7 s (HART) |
| 7 s (Valore di misura) | |
| Collegamento | Connessione Push-in |
| Lunghezza del tratto da spelare | 8 mm |
| Sezione conduttore rigida | 0,2 mm² ... 1,5 mm² |
| Sezione conduttore flessibile | 0,2 mm² ... 1,5 mm² |
| Sezione conduttore AWG | 24 ... 16 |
| Installazione Ex (EPL) | Gc |
| Div. 2 |
| Comunicazione dati (bypass) | |
| Protocolli | HART |
| Segnalazione stato | LED (rosso) |
| Disegno quotato |
|
| Larghezza | 12,5 mm |
| Altezza | 116 mm |
| Profondità | 113,7 mm |
| Profondità NS 35/7,5 | 114,5 mm (agganciato su guida DIN NS 35/7,5 a norma EN 60715) |
| Colore | grigio (RAL 7042) |
| Condizioni ambientali | |
| Grado di protezione | IP20 |
| Temperatura ambiente (esercizio) | -40 °C ... 85 °C |
| Temperatura ambiente (stoccaggio/trasporto) | -50 °C ... 100 °C |
| Posizione elevata | ≤ 4000 m (su NN) |
| Classe di climatizzazione | B2 |
| Umidità dell'aria consentita (esercizio) | 5 % ... 95 % (senza condensa) |
| CE | |
| Certificato | Conformità CE |
| ATEX | |
| Siglatura | II 3 G Ex ec IIC T6 |
| Certificato | PxCIF20ATEX1145192U |
| CSA | |
| Siglatura | Ex ec IIC T6...T4 |
| Tipo di montaggio | Montaggio su guida DIN |
