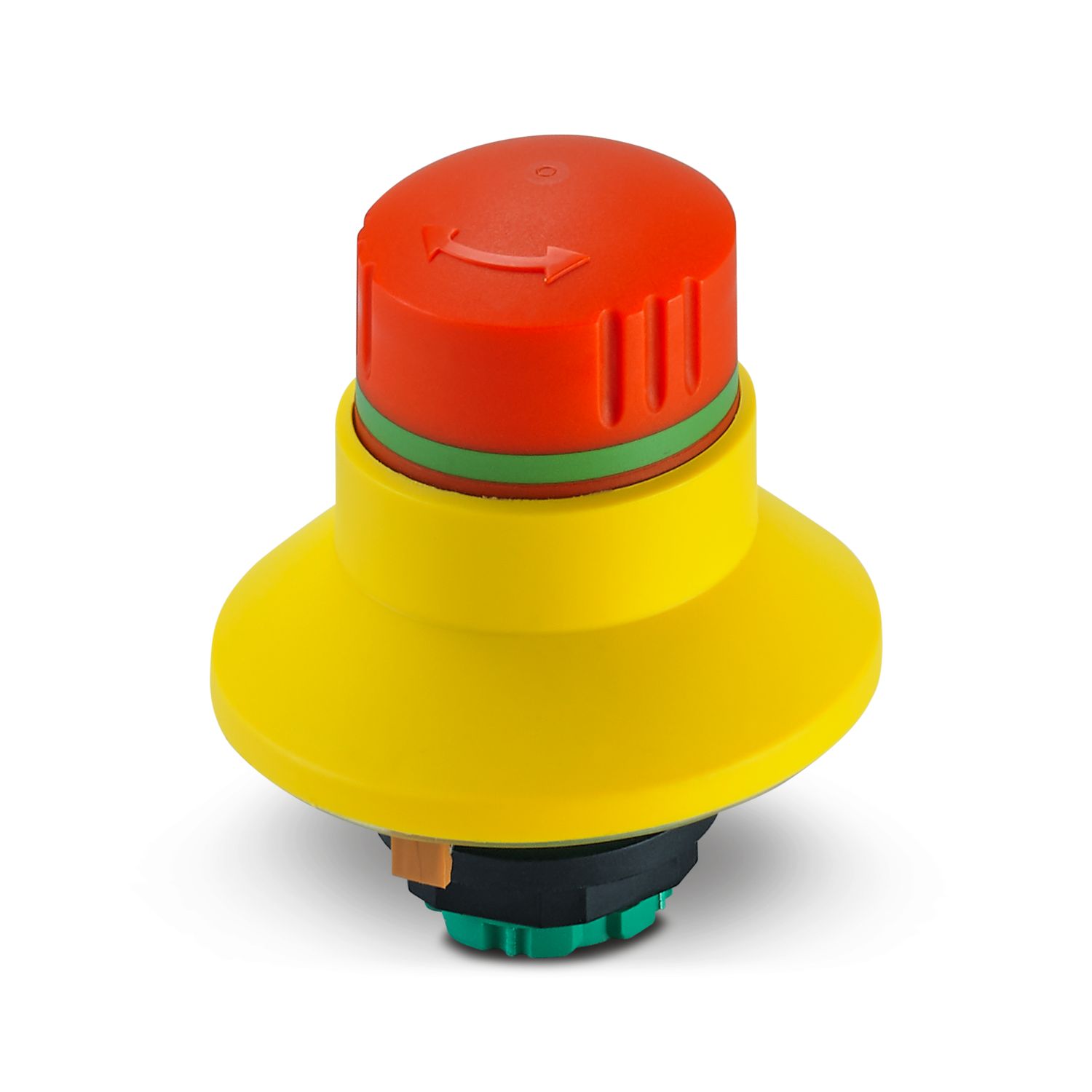

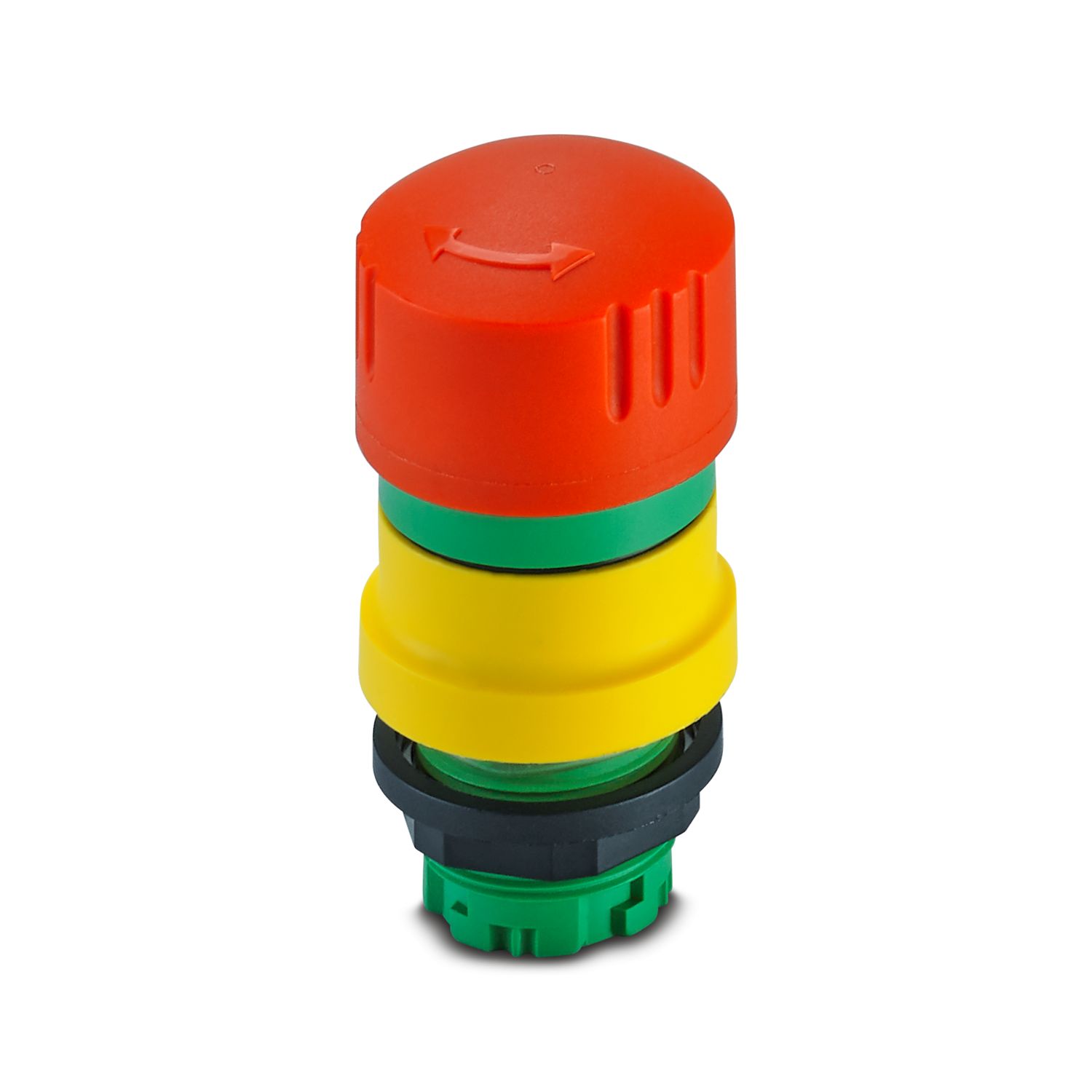

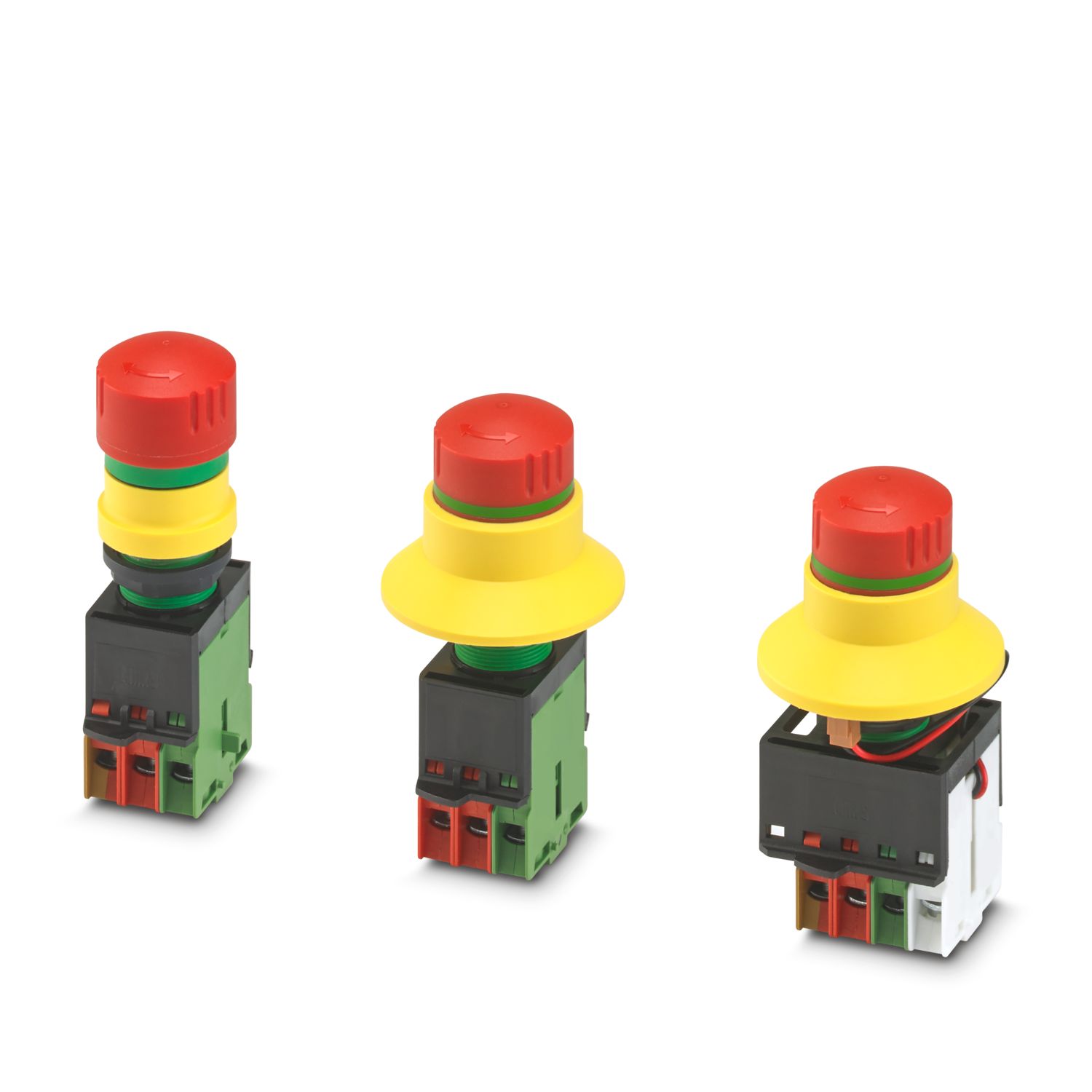

Gli interruttori di arresto di emergenza di Phoenix Contact sono dispositivi di commutazione elettromeccanici con funzione di protezione. Servono ad arrestare o disinserire in maniera sicura macchine e impianti per evitare o ridurre lesioni e danni materiali. La gamma di prodotti comprende un sistema modulare e una soluzione preconfigurata. Gli interruttori di arresto di emergenza modulari sono costituiti dai seguenti componenti: - Attuatore PSR-ESS-M0-H100 /...110 / ...120 - Portamodulo PSR-ESS-ACC-CB1-C... - Blocchetto di contatti sicuro PSR-ESS-ACC-CB1-NC-SC o PSR-ESS-ACC-CB1-SM-SC A seconda delle necessità è possibile combinare altri contattori.

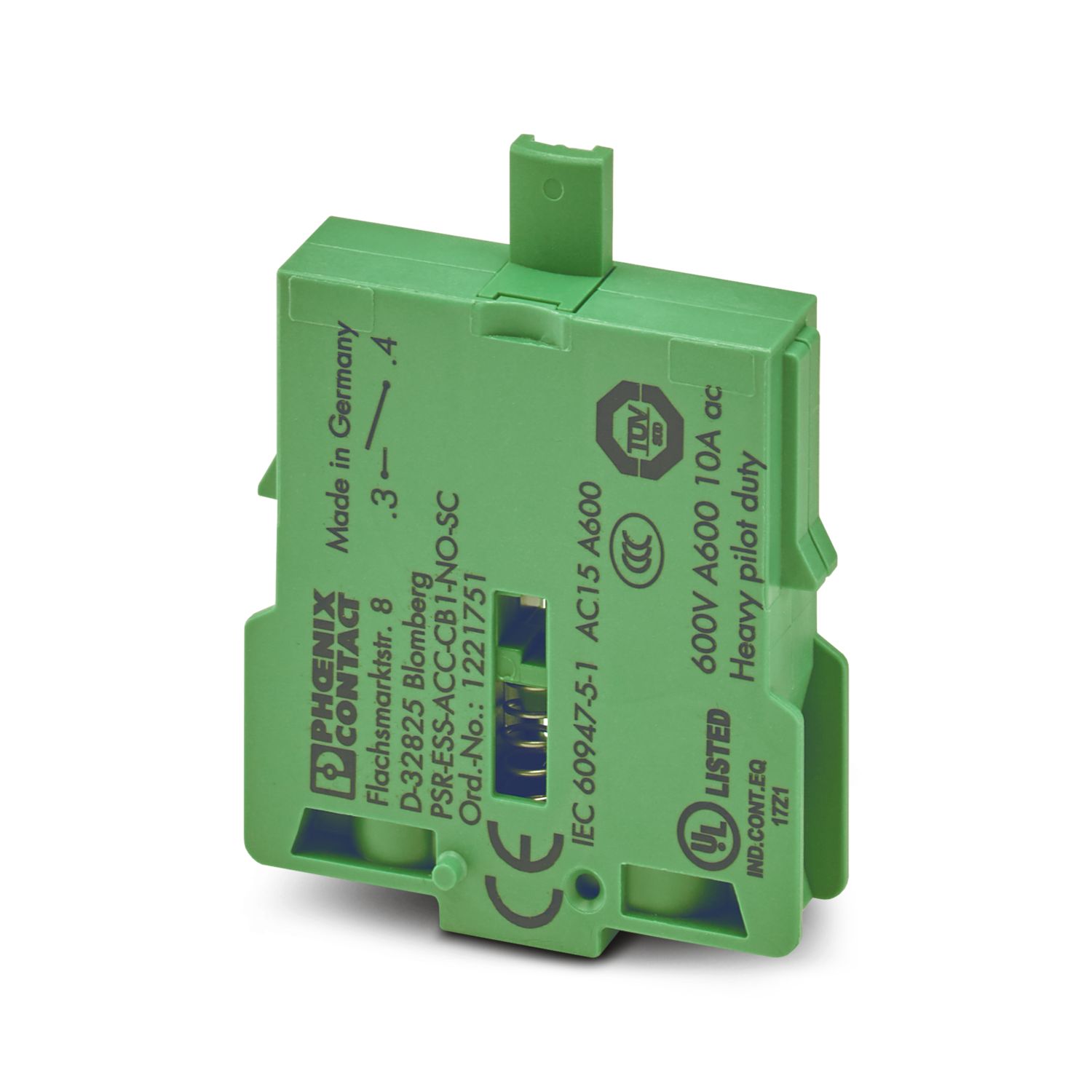

PSR-ESS-ACC-CB1-SM-SC
-
Blocchetto di contatti
1221749
Contattore per interruttori di arresto di emergenza modulari con contatto ad apertura forzata (NC) per il disinserimento sicuro, contatto aperto a riposo (NO) per il monitoraggio del montaggio, indicato in combinazione con un adeguato apparecchio di misurazione fino a PL e (EN ISO 13849-1), SIL 3 (EN IEC 62061)
Download gratuito disponibile.
Downloads
Dettagli prodotto
| Nota per l'utilizzo | |
| Nota per l'utilizzo | Solo per l'uso industriale |
| Tipo di prodotto | Contattore |
| Famiglia di prodotti | Interruttore di arresto di emergenza modulare |
| Applicazione | Disinserimento sicuro + monitoraggio del montaggio |
| Caratteristiche di isolamento | |
| Classe di protezione | II |
| Caratteristiche di isolamento | |
| Categoria di sovratensione | III |
| Grado di inquinamento | 3 |
| Tensione impulsiva di dimensionamento | 2,5 kV |
| Dati di contatto | |
| Tensione | min. 5 V |
| max. (si veda la corrente limite di carico) | |
| Corrente | min. 1 mA |
| max. (si veda la corrente limite di carico) | |
| Tipo di commutazione del contatto | 1 contatto ad apertura forzata + 1 contatto aperto a riposo |
| Materiale dei contatti | AgNi |
| Vita elettrica | 106 cicli di commutazione |
| Vita meccanica | 20.000 cicli di commutazione |
| Tempo di saltellamento | < 10 ms |
| Corrente limite di carico secondo IEC/EN 60947-5-1 | |
| Categoria d'uso | AC15 |
| DC13 | |
| Norma | IEC/EN 60947-5-1 |
| Tensione d'isolamento nominale Ui | 250 V |
| Collegamento | Connessione a vite |
| Coppia di serraggio | 0,8 ... 1 Nm |
| Disegno quotato |
|
| Larghezza | 9,1 mm |
| Altezza | 34,8 mm |
| Profondità | 44,6 mm |
| Colore (Parte superiore custodia) | rosso (RAL 3001) |
| Colore (Base custodia) | marrone (RAL 8028) |
| Classe di combustibilità a norma UL 94 | V0 |
| Materiale custodia | PA |
| Condizioni ambientali | |
| Grado di protezione | IP20 |
| Temperatura ambiente (esercizio) | -30 °C ... 70 °C (in combinazione con un modulo di illuminazione di max. 65 °C) |
| Temperatura ambiente (stoccaggio/trasporto) | -50 °C ... 85 °C |
| Altezza | max. 2000 m (su NN) |
| Urti | 15g / 11 ms, a norma IEC 60068-2-27 |
| Vibrazione (esercizio) | 10 Hz ... 500 Hz, 0,35 mm ampiezza, 5g, a norma IEC 60068-2-6 |
| Tipo di montaggio | Montaggio a innesto |
| Posizione d'installazione | a scelta |
cUL Listed
ID omologazione: E140324Sicurezza funzionale
ID omologazione: B 029429 0031EAC
ID omologazione: RU*DE*B*00073/21
I vantaggi
Il sistema modulare consente una soluzione economica per le singole finalità di utilizzo
Con apertura forzata a norma IEC 60947-5-1
In applicazioni con apparecchio di misurazione adatto fino a PL e (EN ISO 13849-1), SIL 3 (EN IEC 62061)
Protezione contro gli errori di montaggio grazie all'automonitoraggio eseguito dal blocchetto di contatti
