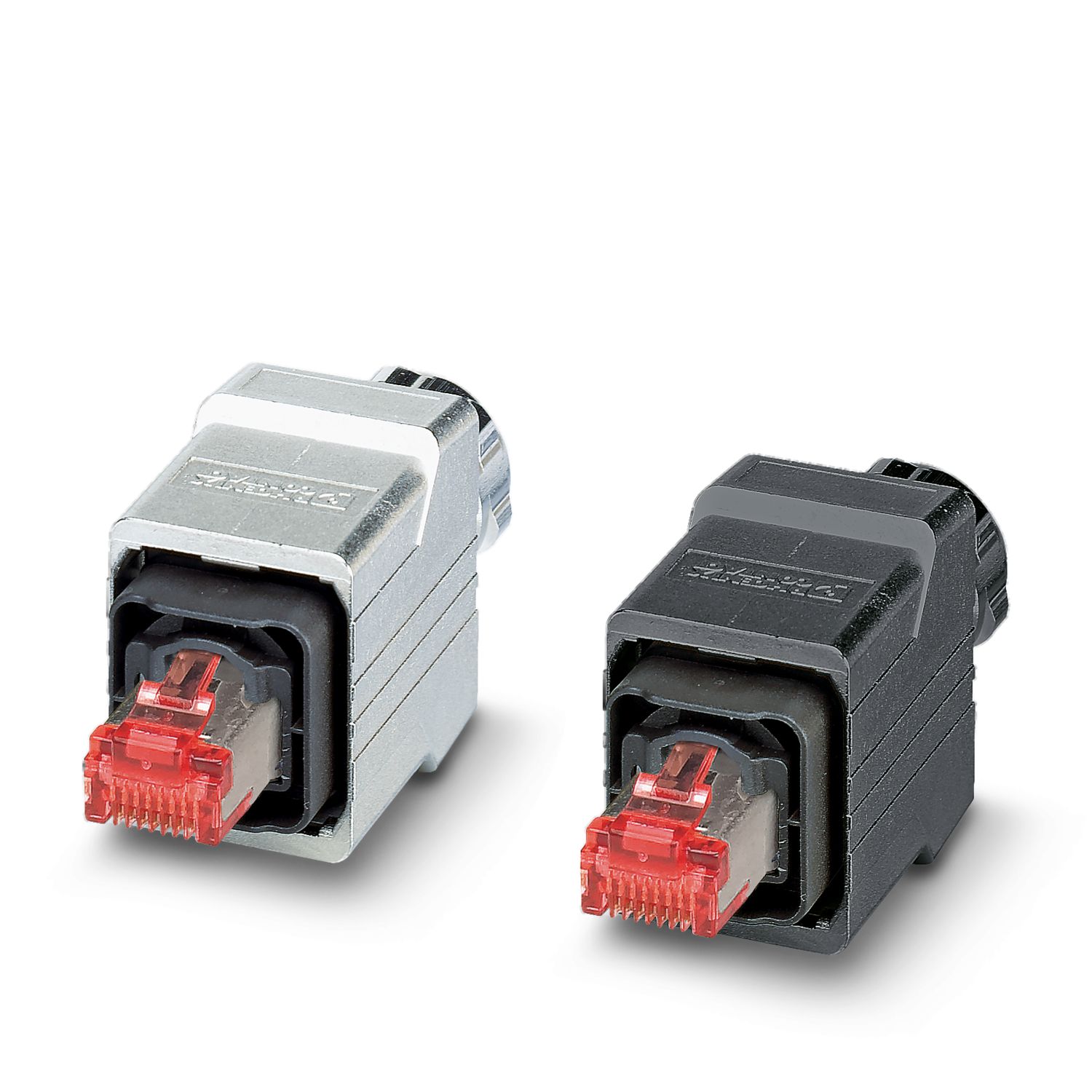

VS-PPC-C1-RJ45-POBK-PG9-4Q5 - Connettore RJ45

1608126

Connettore RJ45, grado di protezione: IP65/IP67, numero poli: 4, CAT5 (IEC 11801:2002), materiale: Plastica, tipo di connessione: Connessione rapida IDC, sezione di connessione: AWG 26- 22, uscita cavo: diritto, colore: nero, Ethernet

Dettagli prodotto

Note generali	Questo prodotto soddisfa le direttive PROFINET Cabling e Interconnection Technology Guideline for PROFINET, Version 2.00, Order No: 2.252, capitolo 8.2 Connectors for Outside Environment (Balanced cabling) e capitolo 13 Application specific Cabling and Interconnection Technology (AIDA)

Tipo di prodotto	Connettore dati (lato cavo)
Tipo	RJ45
Tipo sensore	Ethernet
Numero di poli	4
Numero uscite cavi	1
Schermato	sì
Uscita cavo	diritto
Caratteristiche di isolamento
Categoria di sovratensione	I
Grado d'inquinamento	2

Tensione di dimensionamento (III/3)	72 V (DC)
Corrente nominale	1,75 A
Tensione nominale U_N	48 V
Corrente nominale I_N	1 A
Resistenza di passaggio	0,001 Ω (Cavo - IDC)
	0,005 Ω (Filo - IDC)
Mezzo trasmissivo	Rame
Caratteristiche di trasmissione (categoria)	CAT5
Velocità di trasmissione	100 MBit/s

Tecnologia di connessione
Collegamento	Connessione rapida IDC
Sezione di collegamento AWG	26 ... 22 (rigido)
	26 ... 22 (flessibile)
Sezione di collegamento	0,13 mm² ... 0,32 mm² (rigido)
	0,14 mm² ... 0,36 mm² (flessibile)

Larghezza	22 mm
Altezza	30 mm
Lunghezza	70 mm

Colore	nero
Materiale	Plastica
Classe di combustibilità a norma UL 94	V0
Materiale della guarnizione O-ring	NBR
Materiale della guarnizione cavi	TPE
Materiale della guarnizione	NBR
Materiale della guarnizione del pin d'inserimento	NBR
Materiale custodia	Plastica
Materiale guarnizione per cavi	TPE
Materiale contatto	CuSn
Materiale superficie contatti	Au/Ni
Materiale inserto portacontatti	PC
Materiale O-ring	NBR
Materiale connessione a vite	PA
Guaina esterna, materiale	PVC
Materiale conduttore	Filo Cu stagnato

Struttura dei cavi	1x4xAWG22/7, SF/TQ
Diametro esterno conduttore	5 mm ... 8 mm
Guaina esterna, materiale	PVC
Sezione delle linee	0,4 mm²
Materiale conduttore	Filo Cu stagnato

Dati meccanici
Cicli di manovra	≥ 500

Condizioni ambientali
Grado di protezione	IP65/IP67
Temperatura ambiente (esercizio)	-10 °C ... 60 °C

Norme/disposizioni	IEC PAS 61076-3-117

Dati commerciali

Codice articolo	1608126
Pezzi/conf.	1 Pezzi
Quantità di ordinazione minima	1 Pezzi
Codice vendita	ABNOAA
Codice prodotto	ABNOAA
Pagina del catalogo	Pagina 358 (C-2-2019)
GTIN	4046356159968
Peso per pezzo (confezione inclusa)	32,7 g
Peso per pezzo (confezione esclusa)	31,8 g
Numero tariffa doganale	85366990
Paese di origine	DE

Classifiche

Omologazioni

Approval Specification Data
	Tensione nominale U_N	Corrente nominale I_N	Sezione AWG	Sezione mm²
Solo conduttori rigidi	50 V	1,75 A	- 22

Approval Specification Data
	Tensione nominale U_N	Corrente nominale I_N	Sezione AWG	Sezione mm²
Solo conduttori rigidi	50 V	1,75 A	- 22

Environmental product compliance

Prodotti compatibili

Accessori

EU RoHS
Soddisfa i requisiti della direttiva RoHS	Sì (Nessuna deroga)
China RoHS
Environment friendly use period (EFUP)	EFUP-E Nessuna sostanza pericolosa al di sopra dei valori limite
EU REACH SVHC
Avviso di sostanza candidata REACH (n. CAS)	6,6'-di-tert-butyl-2,2'-methylenedi-p-cresol (n. CAS: 119-47-1)
		2-(2H-benzotriazol-2-yl)-4-(1,1,3,3-tetramethylbutyl)phenol (UV-329) (n. CAS: 3147-75-9)
SCIP	82bdb982-2f5a-4549-9e34-1808262756ae
