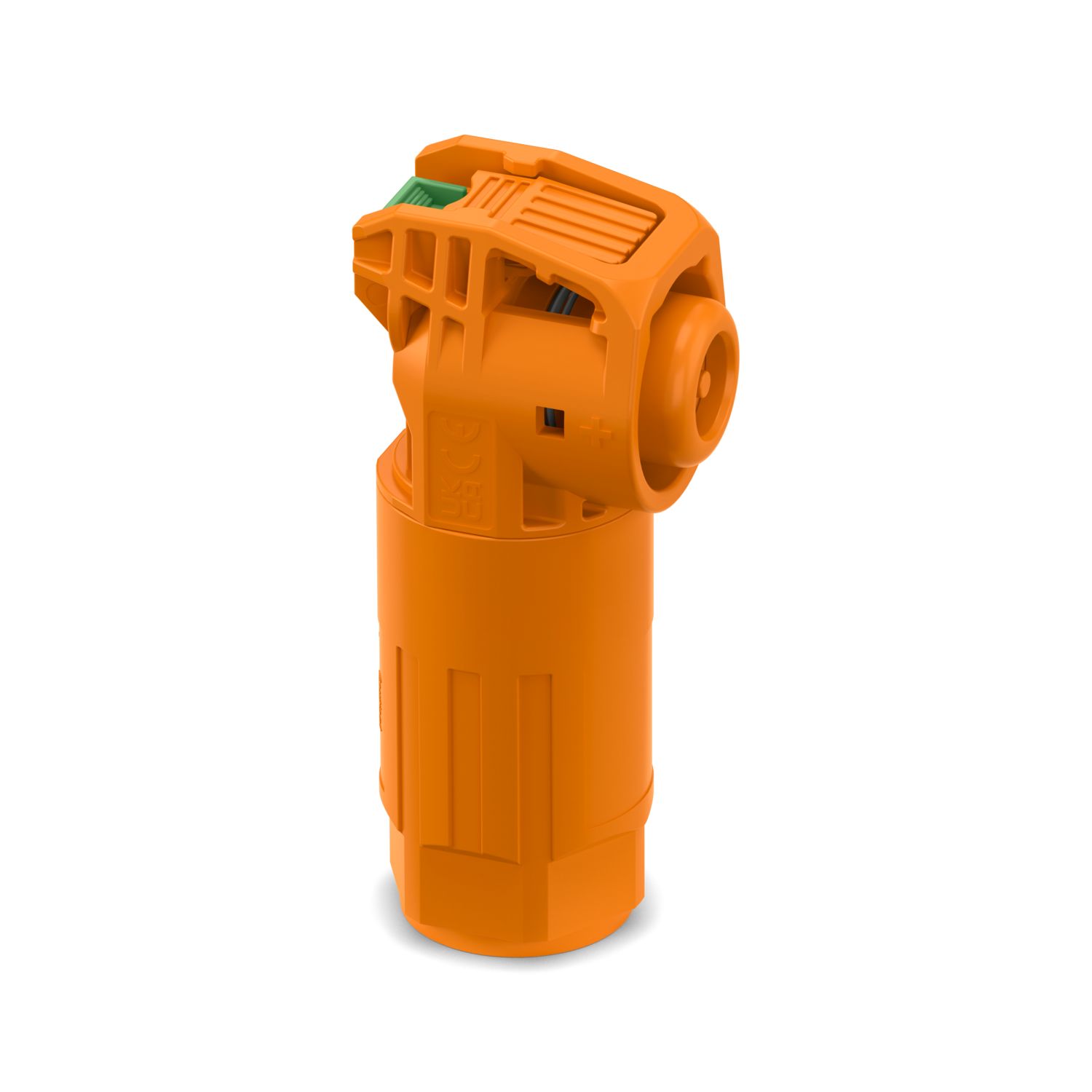

BPC 400 C 95 OG - Connettore

1571315

Connettore, colore: arancione, numero poli: 1, tensione di dimensionamento: 1500, corrente nominale: 300 A, Tipo di connessione: A crimpare, Tipo di connessione del contatto: Femmina, diametro cavo min.: 15,1 mm, diametro cavo max.: 19,4 mm

Dettagli prodotto

Avvertenza di sicurezza
Indicazioni di sicurezza	• AVVERTENZA: mettere in funzione esclusivamente prodotti in perfetto stato. Verificare regolarmente che i prodotti non presentino danni. Mettere immediatamente fuori servizio i prodotti difettosi. Sostituire il prodotti danneggiati. L'articolo non può essere riparato.
	• AVVERTENZA: far installare e far funzionare il prodotto solo da personale qualificato in campo elettrotecnico nel rispetto delle istruzioni di sicurezza riportate di seguito. Il personale specializzato deve avere confidenza con le nozioni fondamentali dell'elettrotecnica e deve essere in grado di riconoscere e di evitare i pericoli. Il simbolo corrispondente sull'imballaggio indica che è necessario l'intervento di personale qualificato in campo elettrotecnico.
	AVVERTENZA: i connettori non devono essere collegati o scollegati sotto carico. Il mancato rispetto e l'utilizzo non conforme possono avere come conseguenza danni alle persone e/o alle cose.
	• I prodotti sono adatti ai settori del montaggio impianti, del comando e del montaggio di apparecchi elettrici.
	• I prodotti confezionati non vanno manipolati o aperti in modo errato.
	• Utilizzare esclusivamente connettori maschio specificati nelle norme indicate nei dati tecnici, (ad es. quelli elencati negli accessori del prodotto al sito web phoenixcontact.com/products).
	• In caso di utilizzo diretto del prodotto unitamente a prodotti di terzi, la responsabilità è interamente a carico dell'utente.
	• Per tensioni di esercizio > 50 VAC le custodie connettore conduttive devono essere collegate a massa
	• Assicurarsi che la messa a terra di protezione o di funzionamento sia inserita correttamente.
	• Osservare i rispettivi dati tecnici. Le indicazioni sono riportate nei seguenti punti: o Sul prodotto o Sull'etichetta della confezione o Nella documentazione fornita o Im Web phoenixcontact.com/products alla voce del prodotto
	• Osservare le istruzioni di installazione / i documenti di Design In relativi al prodotto nell'area di download nel web al sito phoenixcontact.com/products.
	• Non chiudere i connettori non collegati con un cappuccio di sicurezza. Gli accessori adatti al prodotto sono indicati nell'area accessori dell'articolo in rete sotto phoenixcontact.com/products
	• Il connettore si riscalda durante l'esercizio normale. In base alle condizioni ambientali, la superficie del connettore può subire un riscaldamento continuo. In questo caso l'utente è responsabile dell'applicazione delle avvertenze di sicurezza (ad es. DIN EN ISO 13732-1:2008-12).
	• Utilizzare il connettore solo allo stato completamente innestato e bloccato.
	• Assicurarsi che, durante la posa del cavo, il carico di trazione non superi i limiti stabiliti dalla normativa.
	• Tenere conto del raggio di piegatura minimo del cavo. Posare il cavo senza ritorcerlo.

Tipo di prodotto	Connettori per batterie
Numero di poli	1
Caratteristiche di isolamento
Grado d'inquinamento	2

Tensione di dimensionamento (III/2)	1500 V DC
Tensione nominale ATD	1500 (III/2,00)
Corrente nominale	300 A (con sezione del conduttore di 95 mm² a norma IEC 61984)
	300 A (con AWG 3/0, secondo UL 4128)
Resistività di massa	≤ 0,5 mΩ
Resistenza di isolamento	1000 MΩ
Tensione nominale U_N	1500 V DC

Collegamento	A crimpare

Colore	arancione
Materiale	Poliammide (Custodia)
	Gomma (Guarnizione)
Classe di combustibilità a norma UL 94	V0
Materiale guarnizione	Gomma
Materiale isolante	PA
Materiale contatto	Lega di rame

Diametro esterno conduttore	15,1 mm ... 19,4 mm
Assenza di alogeni	sì

Dati meccanici
Cicli di manovra	100
Forza di inserzione	≤ 75 N
Forza di trazione	≥ 10 N

Condizioni ambientali
Grado di protezione	IP65/IP67 (Controconnettore femmina)
Temperatura ambiente (esercizio)	-40 °C ... 125 °C (incl. aumento di temperatura)
Temperatura ambiente (stoccaggio/trasporto)	-40 °C ... 80 °C
Posizione elevata	4000 m

Definizione norma	TÜV (PPP 51090B)
Norme/disposizioni	UL 4128

Dati commerciali

Codice articolo	1571315
Pezzi/conf.	15 Pezzi
Quantità di ordinazione minima	60 Pezzi
Codice vendita	ABLDBA
Codice prodotto	ABLDBA
GTIN	4067923059801
Peso per pezzo (confezione inclusa)	154,6 g
Peso per pezzo (confezione esclusa)	141,6 g
Numero tariffa doganale	85359000
Paese di origine	CN

Classifiche

Omologazioni

Approval Specification Data
	Tensione nominale U_N	Corrente nominale I_N	Sezione AWG	Sezione mm²
	1500 V	300 A		- 95

Environmental product compliance

I vantaggi

Struttura brevettata, con 3 fusibili e una rotazione

Blocco di sicurezza

Possibilità di rotazione di 360° e cablaggio flessibile

È installato un meccanismo affidabile dal punto di vista operativo

Protezione delle dita

Protezione contro l'assegnazione errata e il corto circuito

EU RoHS
Soddisfa i requisiti della direttiva RoHS	Sì (Nessuna deroga)
China RoHS
Environment friendly use period (EFUP)	EFUP-E Nessuna sostanza pericolosa al di sopra dei valori limite
EU REACH SVHC
Avviso di sostanza candidata REACH (n. CAS)	Nessuna sostanza con una percentuale di massa maggiore dello 0,1%
