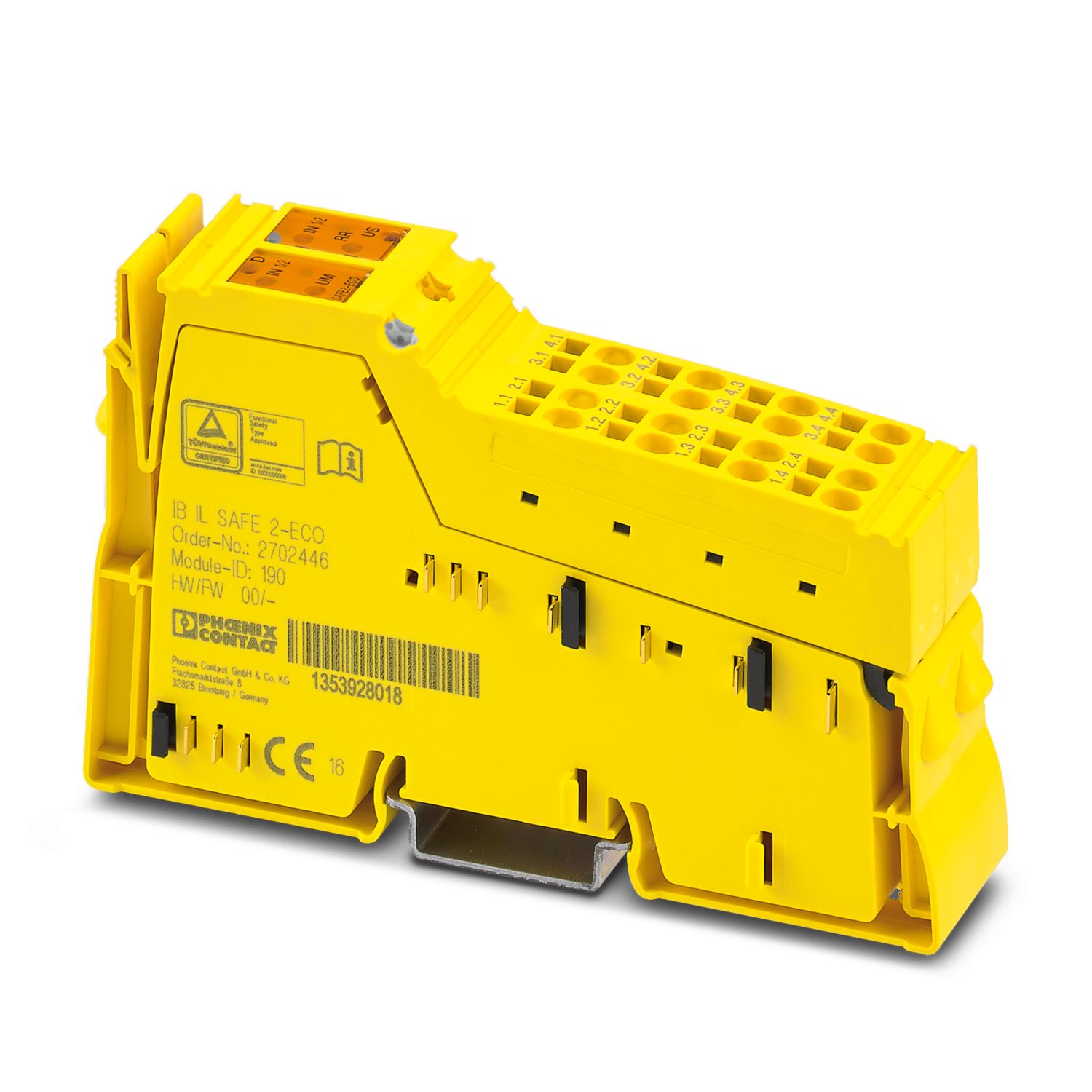

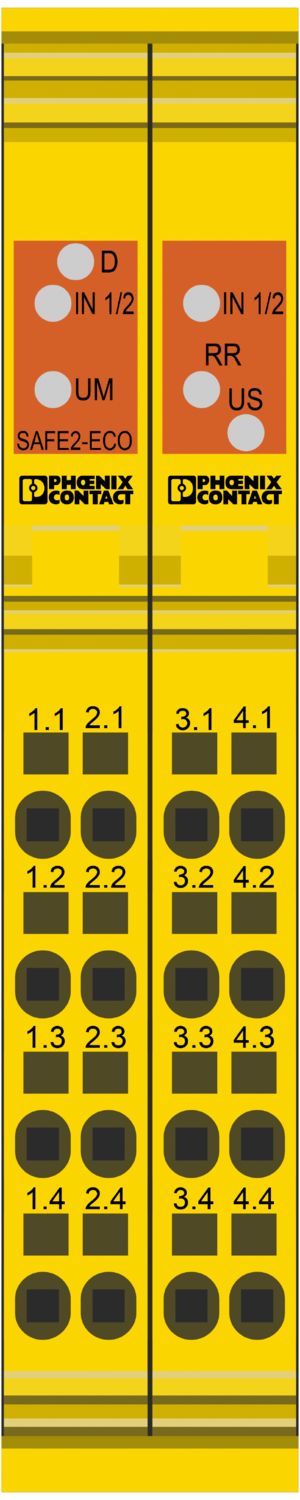

Inline, Modulo di sicurezza, Sicurezza funzionale, Ingressi digitali: 4 (per 2 circuiti sensore (a 1 o 2 canali, antivalenti/equivalenti)), Contatto di sicurezza: 1 (circuito per contatto di sicurezza interno a 2 canali), Contatto in chiusura, per la disinserzione in sicurezza della tensione di segmento mediante ripartizione del potenziale, velocità di trasmissione nel bus locale: 500 kBit/s, grado di protezione: IP20, connettori Inline e cartellini di siglatura incl.

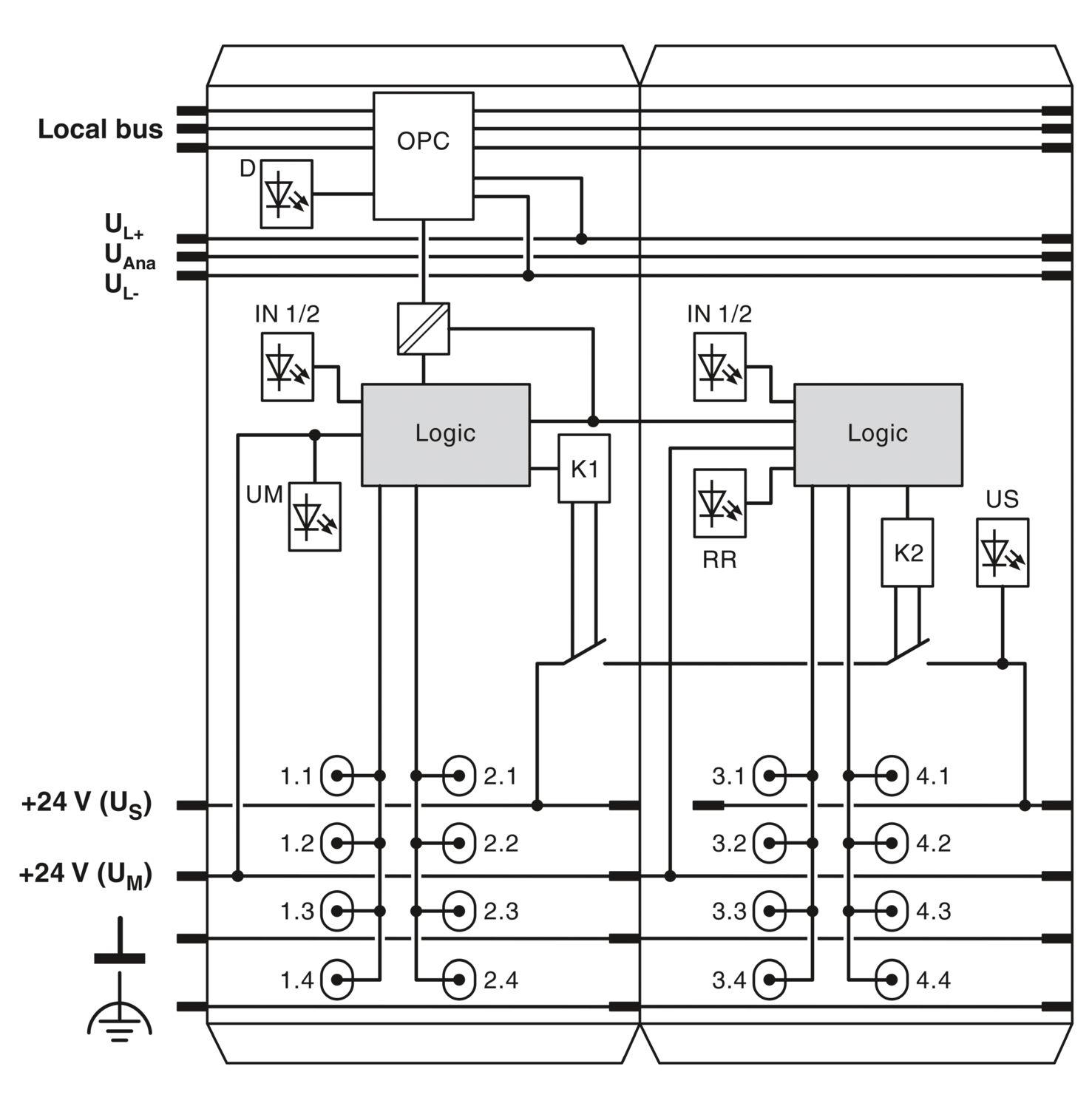

Modulo di sicurezza Inline ECO con circuiti di sensori per l'impiego entro l'area a 24 V di una stazione Inline. Il modulo controlla due circuiti di sensori. I circuiti di sensori possono essere realizzati a un canale o a due canali, antivalenti/equivalenti.
| Disegno quotato |
|
| Larghezza | 24,4 mm |
| Altezza | 119,8 mm |
| Profondità | 71,5 mm |
| Nota sulle dimensioni | Dimensioni |
| bus locale Inline | |
| Collegamento | Ripartitore dati Inline |
| Velocità di trasmissione | 500 kBit/s |
| Modulo | |
| Codice ID (dec.) | 190 |
| Codice ID (esadecimale) | BE |
| Codice lunghezza (es.) | 41 |
| Codice lunghezza (dec.) | 65 |
| Canale dati di processo | 4 Bit |
| Range indirizzi ingressi | 4 Bit |
| Range indirizzi uscite | 0 Bit |
| Lunghezza di registro | 4 Bit |
| Bisogno di dati di parametrizzazione | 1 Byte |
| Bisogno di dati di configurazione | 4 Byte |
| Digitale: | |
| Denominazione ingresso | Ingressi digitali |
| Descrizione dell'ingresso | IEC 61131-2 Tipo 3 |
| Numero ingressi | 4 (per 2 circuiti sensore (a 1 o 2 canali, antivalenti/equivalenti)) |
| Collegamento | Connessione a molla |
| Range d'ingresso segnale "0" | 0 V DC ... 5 V DC (per spegnimento sicuro; agli ingressi 1.2, 1.3, 3.2, 3.3) |
| 0 V DC ... 5 V DC (agli ingressi 2.3, 4.3) | |
| Range d'ingresso segnale "1" | 11 V DC ... 30 V DC (agli ingressi 1.2, 1.3, 2.3, 3.2, 3.3, 4.3) |
| 19,2 V DC ... 30 V DC (agli ingressi 3.4, 4.4) | |
| Circuito di protezione | Sovratensione; Diodo soppressore |
| Prot. contro inversione polarità | |
| Relè | |
| Numero uscite | 1 (circuito per contatto di sicurezza interno a 2 canali) |
| Tipo di commutazione del contatto | Contatto in chiusura |
| Corrente | min. 3 mA |
| min. 6 A (30 V DC) | |
| Potenza commutabile | min. 60 mW |
| Min. corrente | min. |
| Max. corrente d'inserzione | min. |
| Corrente di carico permanente | 6 A (tenere conto del derating) |
| Vita meccanica | 106 cicli di manovre |
| Fusibile d'uscita | 6 A gL/gG (Vedere il capitolo "Esempi applicativi") |
| Tipo di prodotto | Componenti I/O |
| Famiglia di prodotti | Inline |
| Applicazione | Sicurezza funzionale |
| Tipo | modularità |
| Posizione d'installazione | verticale o orizzontale |
| Volume di consegna | connettori Inline e cartellini di siglatura incl. |
| Funzionamento | Elaborazione dati di processo con 4 bit |
| Elaborazione dati di processo con 4 bit | |
| Caratteristiche particolari | per la disinserzione in sicurezza della tensione di segmento mediante ripartizione del potenziale |
| Caratteristiche di isolamento | |
| Categoria di sovratensione | III |
| Grado di inquinamento | 2 (a norma EN 50178) |
| Tempi | |
| Tempo di eccitazione tipica | < 100 ms (avvio sorvegliato, manuale) |
| < 150 ms (start automatico) | |
| Tempo di diseccitazione tipico | < 30 ms (con comando mediante i circuiti sensore) |
| Tempo di riavvio | < 1 s (Tempo di boot) |
| Tempo di ripristino | < 500 ms |
| Potenza dissipata massima in condizioni nominali | 4,7 W (con UM = 30 V, IL² = 36 A²) |
| Potenziali: Alimentazione della logica (UL) | |
| Tensione di alimentazione | 7,5 V DC |
| Corrente assorbita | max. 35 mA |
| Potenziali: Alimentazione del circuito principale (UM) | |
| Tensione di alimentazione | 24 V DC -20 % / +15 % |
| Corrente assorbita | tip. 70 mA |
| Alimentazione: Elettronica del modulo | |
| Tensione di alimentazione | 24 V DC (tramite ripartitore di potenziale) |
| Range tensione di alimentazione | 19,2 V DC ... 30 V DC |
| Tecnologia di connessione | |
| Denominazione collegamento | Connettore Inline |
| Connessione conduttori | |
| Collegamento | Connessione a molla |
| Sezione conduttore rigida | 0,08 mm² ... 1,5 mm² |
| Sezione conduttore flessibile | 0,08 mm² ... 1,5 mm² |
| Sezione conduttore AWG | 28 ... 16 |
| Lunghezza del tratto da spelare | 8 mm |
| Connettore Inline | |
| Collegamento | Connessione a molla |
| Sezione conduttore rigida | 0,08 mm² ... 1,5 mm² |
| Sezione conduttore flessibile | 0,08 mm² ... 1,5 mm² |
| Sezione del conduttore AWG | 28 ... 16 |
| Lunghezza del tratto da spelare | 8 mm |
| Condizioni ambientali | |
| Temperatura ambiente (esercizio) | 0 °C ... 55 °C (tenere conto del derating) |
| Grado di protezione | IP20 |
| Grado di protezione luogo di installazione | min. IP54 |
| Temperatura ambiente (stoccaggio/trasporto) | -25 °C ... 70 °C |
| Distanze di isolamento in aria e superficiale | |
| Distanze in aria e linee di fuga | EN 50178 |
| Tipo di montaggio | Montaggio su guida DIN |
| Nota per il montaggio | vedere curva derating |
| Posizione d'installazione | verticale o orizzontale |
