L'accoppiatore bus con I/O integrati è pensato per l'impiego in una rete PROFIBUS e rappresenta l'elemento di connessione al sistema I/O Inline. All'accoppiatore bus possono essere affiancati fino a 61 utenti Inline. Per l'integrazione della stazione Inline nel sistema di programmazione è disponibile il rispettivo file GSD. Il file per l'articolo in questione può essere scaricato dal sito www.phoenixcontact.com/products. Questo accoppiatore bus non supporta il modulo PROFIsafe. Utilizzate l'accoppiatore bus IL PB BK DI8 DO4/EF-PAC.
IL PB BK DI8 DO4-PAC
-
Accoppiatore bus
2878926
Inline, Accoppiatore bus, PROFIBUS DP, Connettore femmina D-SUB a 9 poli, Ingressi digitali: 8, 24 V DC, tecnica di connessione: 3 conduttori, Uscite digitali: 4, 24 V DC, 500 mA, tecnica di connessione: 3 conduttori, velocità di trasmissione nel bus locale: 500 kBit/s / 2 MBit/s, grado di protezione: IP20, connettori Inline e cartellini di siglatura incl.
Download gratuito disponibile.
Downloads
Dettagli prodotto
Disegno quotato |
|
Larghezza | 80 mm |
Altezza | 119,8 mm |
Profondità | 71,5 mm |
Nota sulle dimensioni | Dimensioni con connettori |
Limitazione dell'uso | |
Nota EMC | EMC: prodotto in classe A, vedere la dichiarazione del produttore nell'area download |
Colore | verde |
PROFIBUS DP | |
Numero di canali | 1 |
Collegamento | Connettore femmina D-SUB a 9 poli |
Velocità di trasmissione | 9,6 kBit/s ... 12 MBit/s |
bus locale Inline | |
Collegamento | Ripartitore dati Inline |
Velocità di trasmissione | 500 kBit/s / 2 MBit/s (riconoscimento automatico, nessun sistema misto) |
Limiti di sistema | |
Numero di utilizzatori supportati | max. 63 (da ogni stazione) |
Numero di utilizzatori bus locale collegabili | max. 62 (I/O on board rappresentano un utilizzatore) |
numero delle stazioni con canale parametri | max. 16 |
Numero di morsetti di derivazione supportati con derivazione di bus remoto | 0 |
Tempo di reazione di I/O | tip. 4 ms (ingressi/uscite collegati; velocità di trasmissione: PROFIBUS 1,5 MBit/s, bus locale 500 kBit/s) |
Modulo | |
Codice ID (esadecimale) | 096B |
Range indirizzi ingressi | 1 Byte |
Range indirizzi uscite | 1 Byte |
Lunghezza di registro | 16 Bit |
Digitale: | |
Denominazione ingresso | Ingressi digitali |
Descrizione dell'ingresso | EN 61131-2 Tipo 1 |
Numero ingressi | 8 |
Collegamento | Connettore Inline |
Tecnica di connessione | 3 conduttori |
Tensione d'ingresso | 24 V DC |
Range d'ingresso segnale "0" | -30 V DC ... 5 V DC |
Range d'ingresso segnale "1" | 15 V DC ... 30 V DC |
Tensione nominale d'ingresso UIN | 24 V DC |
Corrente di ingresso nominale con UIN | tip. 3 mA |
Corrente d'ingresso tipica per canale | tip. 3 mA |
Tempo di eccitazione tipica | ca. 500 µs |
Tempo di ritardo alla variazione di segnale da 0 a 1 | 1,2 ms |
Tempo di ritardo alla variazione di segnale da 1 a 0 | 1,2 ms |
Circuito di protezione | Prot. contro inversione polarità; Diodo soppressore |
Digitale: | |
Denominazione uscita | Uscite digitali |
Collegamento | Connettore Inline |
Tecnica di connessione | 3 conduttori |
Numero uscite | 4 |
Circuito di protezione | Protezione contro cortocircuito, protezione contro sovraccarico; Circuito di smorzamento nel driver di uscita |
Tensione d'uscita | 24 V DC -1 V (con corrente nominale) |
Corrente di uscita massima per modulo | max. 2 A |
Tensione di uscita nominale | 24 V DC |
Corrente di uscita allo stato disattivato | max. 10 µA (Nello stato non caricato si può misurare la tensione anche su un'uscita non collegata.) |
Carico nominale induttivo | 12 VA (1,2 H, 48 Ω) |
Carico nominale lampade | 12 W |
Carico nominale ohmico | 12 W |
Resistenza alla tensione inversa verso impulsi brevi | resistente alla tensione di ritorno |
Comportamento in caso di sovraccarico | Auto-Restart |
Comportamento in caso di sovraccarico induttivo | L’uscita può essere distrutta |
Comportamento in caso di interruzione di tensione | L’uscita segue senza ritardo la tensione di alimentazione |
Ritardo segnale | tip. 1,2 ms |
Disattivazione sovracorrente | min. 0,7 A |
Tipo di prodotto | Componenti I/O |
Famiglia di prodotti | Inline |
Tipo | modularità |
Inline | |
Volume di consegna | connettori Inline e cartellini di siglatura incl. |
Numero di canali | 12 |
Messaggi di diagnostica | Cortocircuito o sovraccarico delle uscite digitali sì |
Caduta dell’alimentazione sensori sì | |
Caduta dell’alimentazione degli attuatori sì |

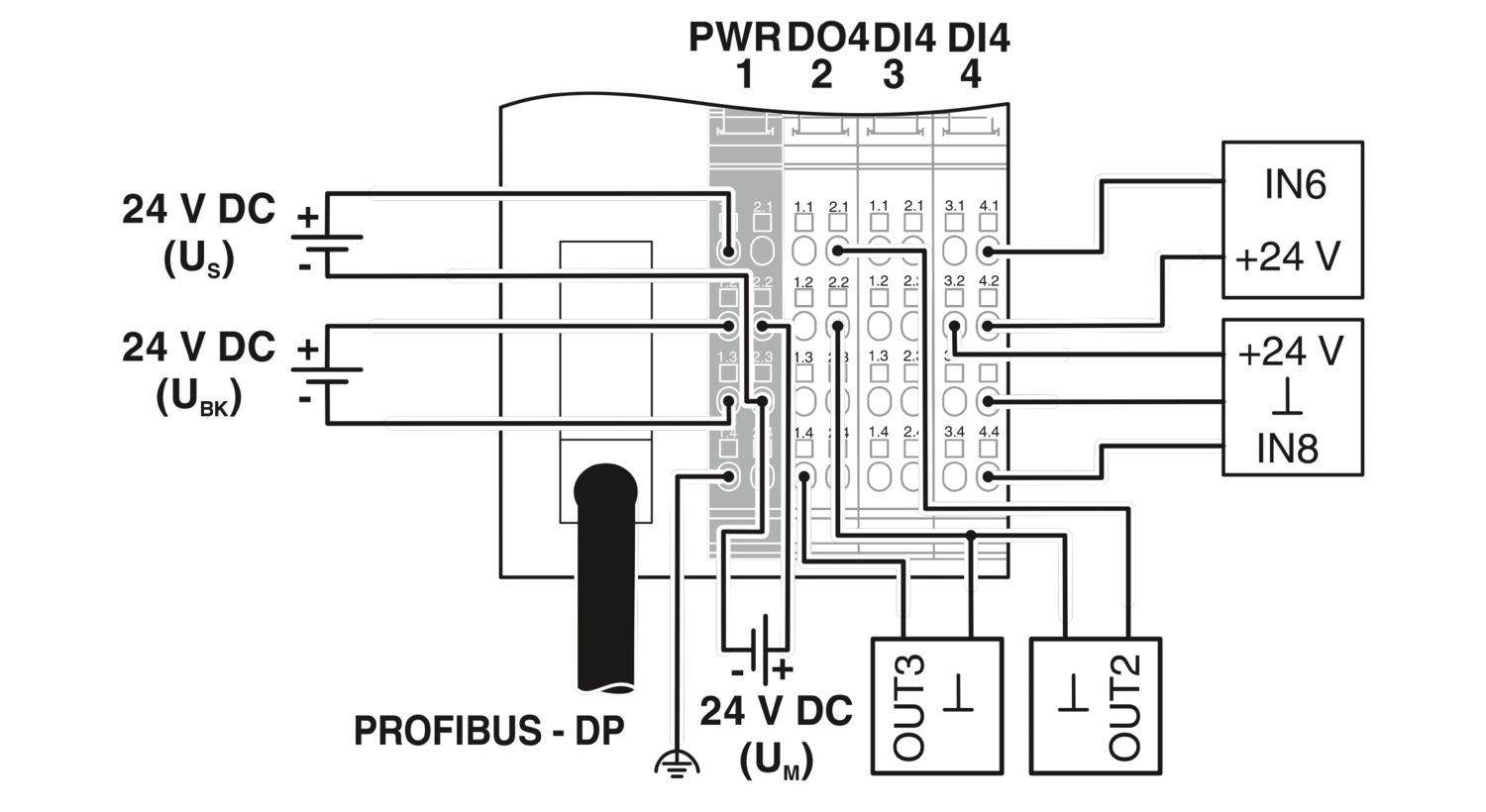

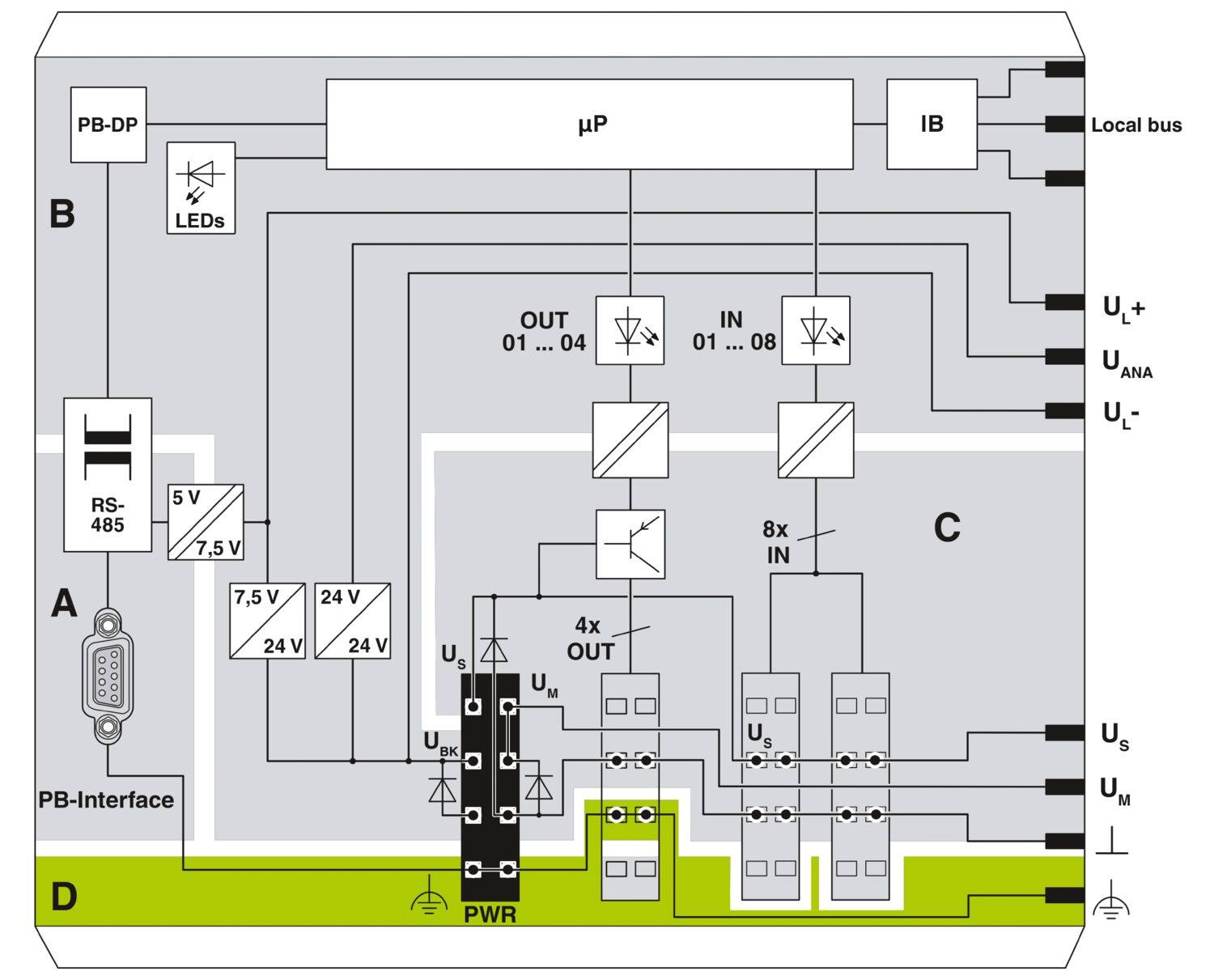

Potenza dissipata | tip. 1,7 W (Totale apparecchiature) |
Potenziali: Alimentazione accoppiatore bus UBK; dall'alimentazione accoppiatore bus si genera l'alimentazione logica UL (7,5 V) e l'alimentazione analogica UANA (24 V). | |
Tensione di alimentazione | 24 V DC (tramite connettore Inline) |
Range tensione di alimentazione | 19,2 V DC ... 30 V DC (comprese tutte le tolleranze, ripple incluso) |
Corrente assorbita | max. 0,98 A |
Potenziali: Alimentazione della logica (UL) | |
Tensione di alimentazione | 7,5 V DC |
Potenziali: Alimentazione del modulo analogico (UANA) | |
Tensione di alimentazione | 24 V DC |
Range tensione di alimentazione | 19,2 V DC ... 30 V DC (comprese tutte le tolleranze, ripple incluso) |
Potenziali: Alimentazione del circuito principale (UM) | |
Tensione di alimentazione | 24 V DC (tramite connettore Inline) |
Range tensione di alimentazione | 19,2 V DC ... 30 V DC (comprese tutte le tolleranze, ripple incluso) |
Corrente assorbita | max. 8 A DC |
min. 3 mA (senza sensori) | |
Potenziali: Alimentazione del circuito di segmento (US) | |
Tensione di alimentazione | 24 V DC (tramite connettore Inline) |
Range tensione di alimentazione | 19,2 V DC ... 30 V DC (comprese tutte le tolleranze, ripple incluso) |
Corrente assorbita | max. 8 A DC |
min. 3 mA (senza attuatori) |
Tecnologia di connessione | |
Denominazione collegamento | Connettore Inline |
Connessione conduttori | |
Collegamento | Connessione a molla |
Sezione conduttore rigida | 0,08 mm² ... 1,5 mm² |
Sezione conduttore flessibile | 0,08 mm² ... 1,5 mm² |
Sezione conduttore AWG | 28 ... 16 |
Connettore Inline | |
Collegamento | Connessione a molla |
Sezione conduttore rigida | 0,08 mm² ... 1,5 mm² |
Sezione conduttore flessibile | 0,08 mm² ... 1,5 mm² |
Sezione del conduttore AWG | 28 ... 16 |
Condizioni ambientali | |
Temperatura ambiente (esercizio) | -25 °C ... 55 °C |
Grado di protezione | IP20 |
Pressione aria (funzionamento) | 70 kPa ... 106 kPa (fino a 3000 m s.l.m.) |
Pressione aria (trasporto e stoccaggio) | 70 kPa ... 106 kPa (fino a 3000 m s.l.m.) |
Temperatura ambiente (stoccaggio/trasporto) | -40 °C ... 85 °C |
Umidità dell'aria consentita (esercizio) | 10 % ... 95 % (senza condensa) |
Umidità dell'aria consentita (stoccaggio/trasporto) | 10 % ... 95 % (senza condensa) |
Classe di protezione | III (IEC 61140, EN 61140, VDE 0140-1) |
Tipo di montaggio | Montaggio su guida DIN |
Montaggio su guida DIN |
Codice articolo | 2878926 |
Pezzi/conf. | 1 Pezzi |
Quantità di ordinazione minima | 1 Pezzi |
Codice vendita | DRI112 |
Codice prodotto | DRI112 |
Pagina del catalogo | Pagina 254 (AX-2009) |
GTIN | 4046356048637 |
Peso per pezzo (confezione inclusa) | 357,3 g |
Peso per pezzo (confezione esclusa) | 335,3 g |
Numero tariffa doganale | 85389091 |
Paese di origine | DE |
EU REACH SVHC | |
Avviso di sostanza candidata REACH (n. CAS) | Nessuna sostanza con una percentuale di massa maggiore dello 0,1% |
Prodotti compatibili
-
-
ESL 62X46 - Striscia di siglatura a innesto 0809502
-
IB IL FIELD 8 - Campo di siglatura 2727515
-
ESL 62X10 - Striscia di siglatura a innesto 0809492
-
IB IL FIELD 2 - Campo di siglatura 2727501
-
IL BKDIO-PLSET - Set connettori 2878599
-
IB IL SCN-12-ICP - Connettore Inline 2727611
-
IB IL SCN-12-OCP - Connettore Inline 2727624
-
SUBCON-PLUS-PROFIB/SC2 - Connettori bus D-SUB 2708232
-
SUBCON-PLUS-PROFIB/PG/SC2 - Connettori bus D-SUB 2708245
-
SUBCON-PLUS-PROFIB/90/IDC - Connettori bus D-SUB 2313672
-
SUBCON-PLUS-PROFIB/90/PG/IDC - Connettori bus D-SUB 2313685
-
SUBCON-PLUS-PROFIB/90/SC - Connettori bus D-SUB 2313698
-
SUBCON-PLUS-PROFIB/90/PG/SC - Connettori bus D-SUB 2313708
-
SUBCON-PLUS-PROFIB/AX/SC - Connettori bus D-SUB 2744380
-
AX+ BASIC - Software 2985068
-
AX DTM LIB - Software di programmazione 2988065
I vantaggi
Funzioni I&M
Collegamento del PROFIBUS mediante connettore femmina D-SUB a 9 poli
8 ingressi digitali, 4 uscite digitali (On-Board)
Velocità di trasmissione dati PROFIBUS da 9,6 kBit/s a 12 MBit/s
DP/V1 per master di Classe 1 e Classe 2
Max. 16 utenze PCP collegabili
