NBC-M12MRX-R4AC-10G/.../...
-
Cavo di rete
1295151

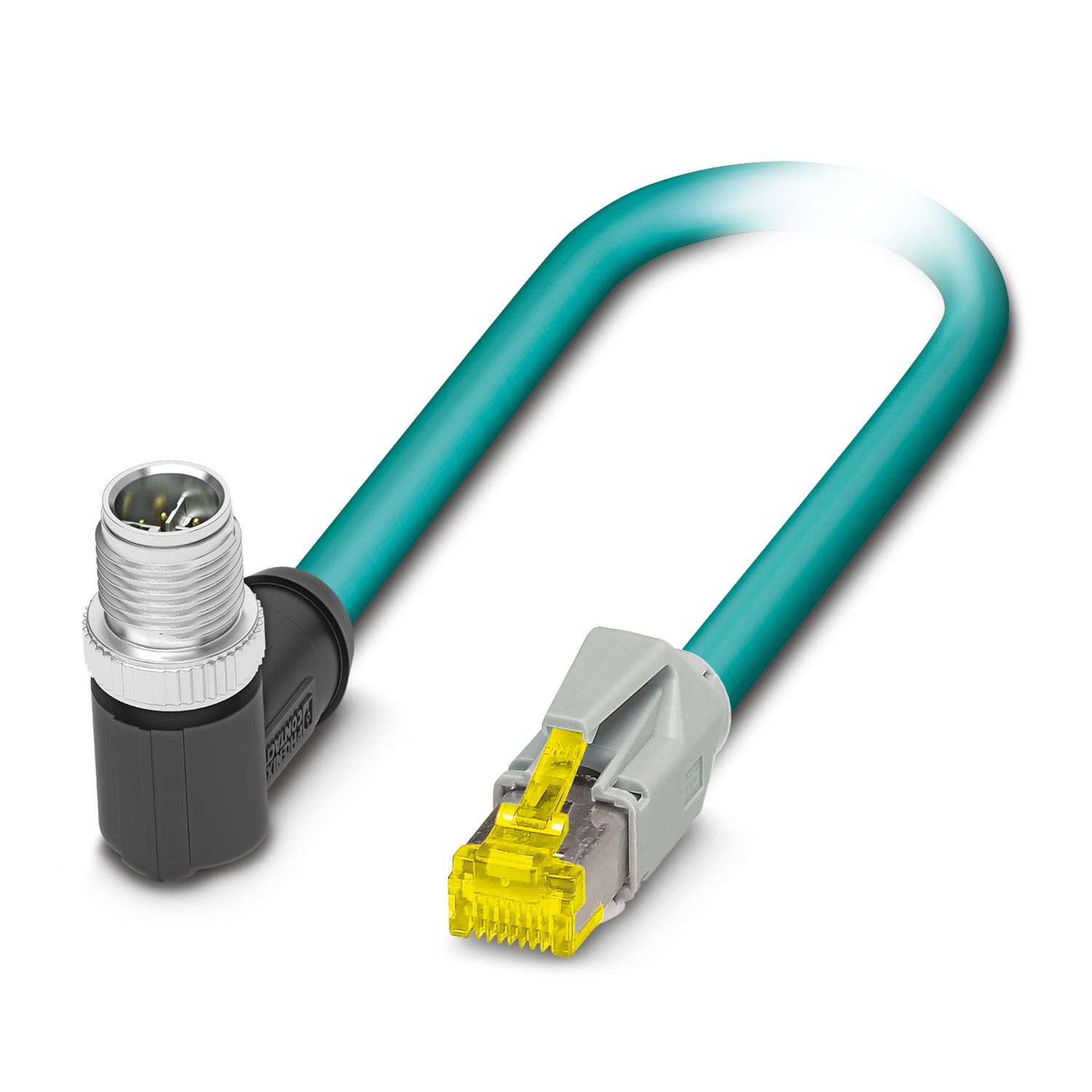

Cavo di rete, Ethernet CAT6A (10 Gbit/s), CC-Link IE CAT6A (10 Gbit/s), 8-poli, schermata (Advanced Shielding Technology), Maschio angolato M12, codifica: X / IP67, su Maschio diritto RJ45 / IP20, lunghezza cavo: Immissione libera (0,2 ... 85,0 m)
Dettagli prodotto
| Applicazione | Standard |
| Tipo sensore | Ethernet |
| Numero di poli | 8 |
| Numero uscite cavi | 1 |
| Schermato | sì |
| Codifica | X |
| Sistema bus | Ethernet |
| Tipo di segnale/categoria | Ethernet CAT6A, 10 Gbit/s |
| CC-Link IE CAT6A, 10 Gbit/s |
| Segnalazione stato | no |
| Indicazione di stato disponibile | no |
| Tensione nominale UN | 48 V AC |
| 60 V DC | |
| Corrente nominale IN | 0,5 A |
| Mezzo trasmissivo | Rame |
| Velocità di trasmissione | 10 Gbit/s |
| Caratteristiche di trasmissione (categoria) | CAT6A |
| Connessione 1 | |
| Disegno quotato |
Pinning connettore maschio M12, 8 poli, codifica X, lato maschio
|
| Esecuzione | M12 Maschio, angolato, 8-poli, schermato (Advanced Shielding Technology), Codifica: X |
| Numero di poli | 8 |
| Schermato | sì |
| Schermatura | Advanced Shielding Technology |
| Tipo di segnale/categoria | Ethernet CAT6A, 10 Gbit/s |
| CC-Link IE CAT6A, 10 Gbit/s | |
| Cicli di manovra | ≥ 100 |
| Resistenza di isolamento | ≥ 100 Ω |
| Categoria di sovratensione | II |
| Grado d'inquinamento | 3 |
| Coppia di serraggio | 0,4 Nm (Connettore M12) |
| Materiale Contatto | CuZn |
| Materiale Superficie contatti | Ni/Au |
| Materiale Portacontatti | PA 6.6 |
| Materiale Collegamento a vite | Pressofuso di zinco, nichelato |
| Materiale Impugnatura | TPU, difficilmente infiammabile, autoestinguente |
| Materiale Guarnizione | FKM |
| Classe di combustibilità a norma UL 94 | V0 |
| Grado di protezione | IP65 |
| IP67 | |
| Temperatura ambiente (esercizio) | -25 °C ... 85 °C |
| Definizione norma | Connettore M12 |
| Norme/Disposizioni | IEC 61076-2-109 |
| Connessione 2 | |
| Disegno quotato |
Pinning connettore maschio RJ45
|
| Esecuzione | RJ45 Maschio, diritto, 8-poli |
| Numero di poli | 8 |
| Tipo di segnale/categoria | Ethernet CAT6A, 10 Gbit/s |
| CC-Link IE CAT6A, 10 Gbit/s | |
| Cicli di manovra | ≥ 750 |
| Resistenza di isolamento | ≥ 100 Ω |
| Categoria di sovratensione | I |
| Grado d'inquinamento | 2 |
| Materiale Contatto | CuSn |
| Materiale Superficie contatti | Ni/Au |
| Materiale Portacontatti | PC |
| Materiale Custodia | PA |
| Colore (Custodia) | grigio |
| Classe di combustibilità a norma UL 94 | V2 |
| Grado di protezione | IP20 (Connettore RJ45) |
| Temperatura ambiente (esercizio) | -25 °C ... 60 °C |
| Lunghezza cavo | Immissione libera (0,2 ... 85,0 m) |
| Ethernet 10 GBit [94F] | |
| UL AWM Style | 21238 (80 °C / 600 V) |
| Numero di poli | 8 |
| Schermato | sì |
| Tipo di cavo | Ethernet 10 GBit [94F] |
| Ethernet 10 GBit 94F | |
| Struttura conduttore | 4x2xAWG26/7; S/FTP |
| Linea segnale AWG | 26 |
| Sezione del conduttore | 4x 2x 0,14 mm² |
| Diametro filo con guaina isolante | 1 mm ±0,05 mm |
| Diametro esterno conduttore | 6,40 mm ±0,2 mm |
| Guaina esterna, materiale | PUR |
| Guaina esterna, colore | azzurro mare RAL 5021 |
| Materiale conduttore | Filo Cu nudo |
| Materiale, isolamento fili | PE espanso |
| Conduttore singolo, colore | bianco/blu-blu, bianco/arancione-arancione, bianco/verde-verde, bianco/marrone-marrone |
| Cordatura a coppie | 2 conduttori a coppia |
| Cordatura intera | 4 coppie verso l’anima |
| Schermatura | Treccia di fili in rame stagnati |
| Copertura schermata ottica | 70 % |
| Resistenza di isolamento | ≥ 500 MΩ*km |
| Resistenza del doppino | ≤ 290,00 Ω/km |
| Impedenza caratteristica | 100 Ω ±5 Ω (con 100 MHz) |
| Tensione nominale cavi | ≤ 100 V |
| Tensione di prova filo/filo | 2000 V (50 Hz, 1 min.) |
| Tensione di prova filo/schermatura | 2000,00 V (50 Hz, 1 min.) |
| Raggio di piegatura minima, fisso | 4 x D |
| Raggio di piegatura minima, flessibile | 8 x D |
| Raggio di piegatura minimo, fisso | 26 mm |
| Raggio di piegatura minimo, mobile | 51 mm |
| Assenza di alogeni | a norma IEC 60754-1 |
| Resistenza alla fiamma | secondo IEC 60332-1-2 |
| a norma UN ECE-R 118.03 | |
| secondo CSA C 22.2 nr. 210-FT1 | |
| Resistenza all'olio | a norma DIN EN 60811-404 |
| Temperatura ambiente (esercizio) | -40 °C ... 80 °C (cavi, posa fissa) |
| -20 °C ... 80 °C (Cavi, posa mobile) | |
| Condizioni ambientali | |
| Grado di protezione | IP65 (Connettore M12) |
| IP67 (Connettore M12) | |
| IP20 (Connettore RJ45) | |
| IP65/IP67 | |
| M12 | |
| Definizione norma | Connettore M12 |
| Norme/disposizioni | IEC 61076-2-109 |
