CABLE-FLK10/OE/0,14/ 1,0M
-
Cavi
2904074

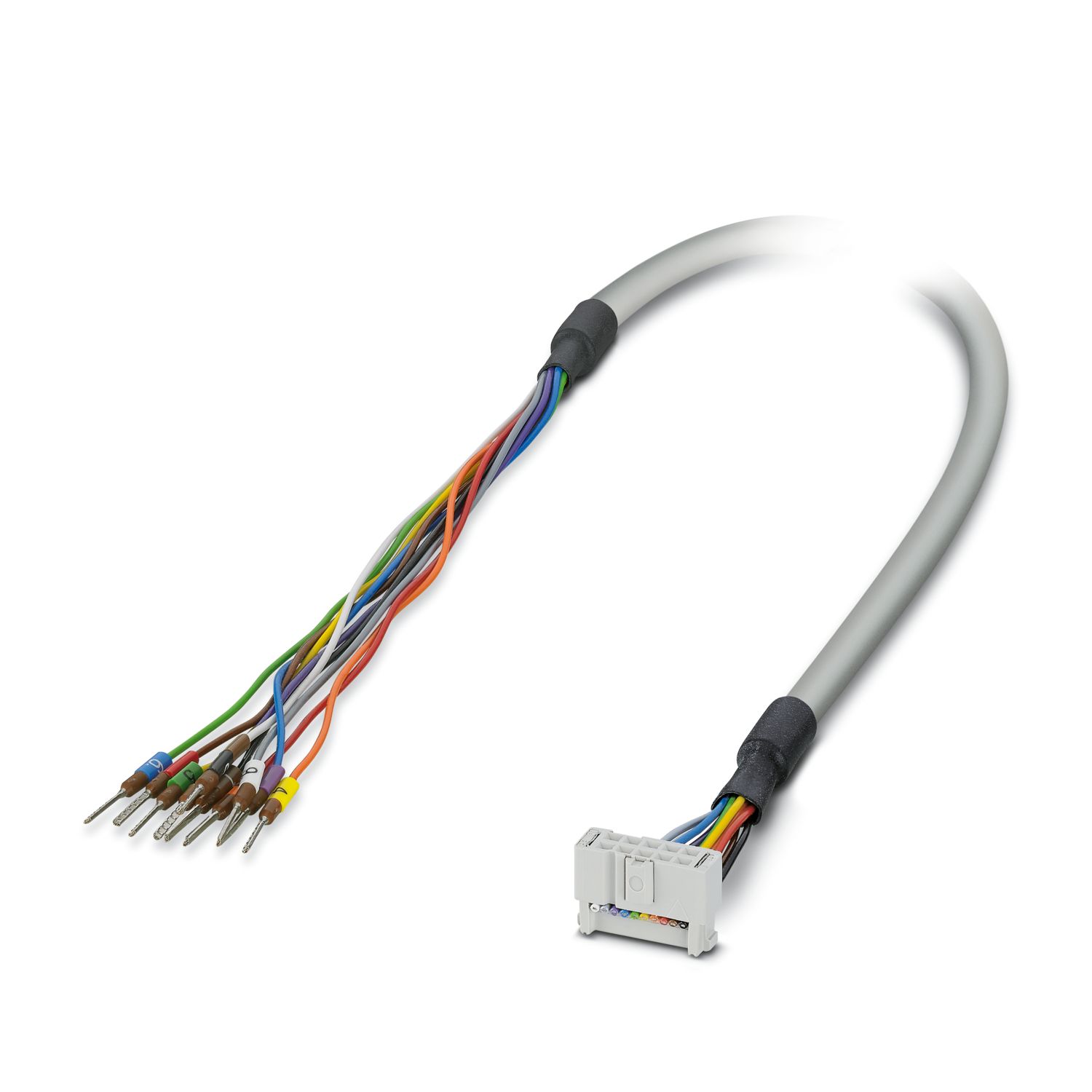

Cavo intestato; connessione 1: Fili singoli (10-poli) (I conduttori sono siglati e dotati di capocorda.); connessione 2: IDC/FLK conduttore femmina (1x 10-poli); lunghezza cavo: 1 m
Dettagli prodotto
| Tipo di prodotto | Cavo di sistema |
| Caratteristiche di isolamento: Distanze in aria e linee di fuga | |
| isolamento | Isolamento funzionale |
| Categoria di sovratensione | II |
| Grado di inquinamento | 2 |
| Condizioni ambientali | |
| Grado di protezione | IP00 |
| Grado di protezione (Luogo di installazione) | ≥ IP54 (Luogo di installazione) |
| Temperatura ambiente (esercizio) (Posa fissa) | -40 °C ... 70 °C (Posa fissa) |
| Temperatura ambiente (esercizio) (Posa mobile) | -10 °C ... 70 °C (Posa mobile) |
| Temperatura ambiente (stoccaggio/trasporto) | -40 °C ... 80 °C |
| Posizione elevata | ≤ 2000 m |
| Tensione di esercizio (AC) | ≤ 25 V AC |
| Tensione di esercizio (DC) | ≤ 60 V DC |
| Rapporto ciclo di esercizio | 100 % ED |
| Corrente (per circuito, 50 °C) | ≤ 1 A |
| Corrente (per conduttore) | ≤ 0,6 A |
| Distanze in aria e linee di fuga | |
| Tensione di isolamento nominale | 63 V |
| Tensione impulsiva di dimensionamento | 0,6 kV |
| Lunghezza cavo | 1 m |
| 10X0.14 [PVC] | |
| UL AWM Style | 2464/1061 |
| Numero di poli | 10 |
| Schermato | no |
| Tipo di cavo | 10X0.14 [PVC] |
| Tipo di conduttore | Cavo intestato |
| Struttura conduttore segnale linea | 7x 0,16 mm |
| Linea segnale AWG | 26 |
| Sezione del conduttore | 10x 0,14 mm² |
| Diametro filo con guaina isolante | 1 mm ±0,03 mm |
| Diametro esterno conduttore | 6,10 mm ±0,4 mm |
| Guaina esterna, materiale | PVC semi rigido |
| Guaina esterna, colore | grigio |
| Materiale conduttore | Filo Cu stagnato |
| Resistenza linea | ≤ 145 Ω/km (20 °C) |
| Resistenza di isolamento | ≥ 20 MΩ*km (20 °C) |
| Raggio di piegatura minimo, fisso | 52 mm |
| Raggio di piegatura minimo, mobile | 98 mm |
| Capacità di carico dinamica (flessione) | Cicli di piegatura, massimo: 5000 |
| Assenza di alogeni | no |
| Resistenza alla fiamma | IEC 60332-1-2 (tubatura) |
| VDE 0842, parte 332-1-2 (tubatura) | |
| IEC 60332-3-22 (tubatura) | |
| UL VW-1 | |
| CSA FT-1 | |
| Resistenza all'olio | contro gli spruzzi occasionali (tubatura) |
| Versione di cavi | Cavo per un modulo |
| Codice colore: Conduttore singolo | |
| nero | IDC/FLK10 (1) () |
| marrone | IDC/FLK10 (2) () |
| rosso | IDC/FLK10 (3) () |
| arancione | IDC/FLK10 (4) () |
| giallo | IDC/FLK10 (5) () |
| verde | IDC/FLK10 (6) () |
| blu | IDC/FLK10 (7) () |
| viola | IDC/FLK10 (8) () |
| grigio | IDC/FLK10 (9) () |
| bianco | IDC/FLK10 (10) () |
| Livello di campo | |
| Attacco a norma | IEC 60603-13 |
| Collegamento | IDC/FLK conduttore femmina |
| Numero collegamenti | 1 |
| Numero di poli | 10 |
| Cicli di manovra | > 50 |
| Passo | 2,54 mm |
| Livello di controllo | |
| Collegamento | Fili singoli |
| Numero di poli | 10 |
| Nota | I conduttori sono siglati e dotati di capocorda. |
| Distanze in aria e linee di fuga | |
| Norme/Disposizioni | DIN EN 50178 |
| Nota per il funzionamento | Per l'uso conforme è necessario rispettare le specifiche della direttiva d'installazione (vedi download). Per le applicazioni o l'uso con prodotti di terzi è necessario rispettare anche le specifiche, gli avvertimenti e le avvertenze di sicurezza del rispettivo produttore terzo. |
| Codice articolo | 2904074 |
| Pezzi/conf. | 1 Pezzi |
| Quantità di ordinazione minima | 1 Pezzi |
| Nota | Produzione su ordinazione (non è possibile effettuare resi) |
| Codice vendita | DK2213 |
| Codice prodotto | DK2213 |
| GTIN | 4046356773171 |
| Peso per pezzo (confezione inclusa) | 66,2 g |
| Peso per pezzo (confezione esclusa) | 59,2 g |
| Numero tariffa doganale | 85444290 |
| Paese di origine | DE |
UNSPSC
| UNSPSC 21.0 | 26121620 |
| EU RoHS | |
| Soddisfa i requisiti della direttiva RoHS | Sì (Nessuna deroga) |
| China RoHS | |
| Environment friendly use period (EFUP) |
EFUP-E
Nessuna sostanza pericolosa al di sopra dei valori limite
|
| EU REACH SVHC | |
| Avviso di sostanza candidata REACH (n. CAS) | Nessuna sostanza con una percentuale di massa maggiore dello 0,1% |
