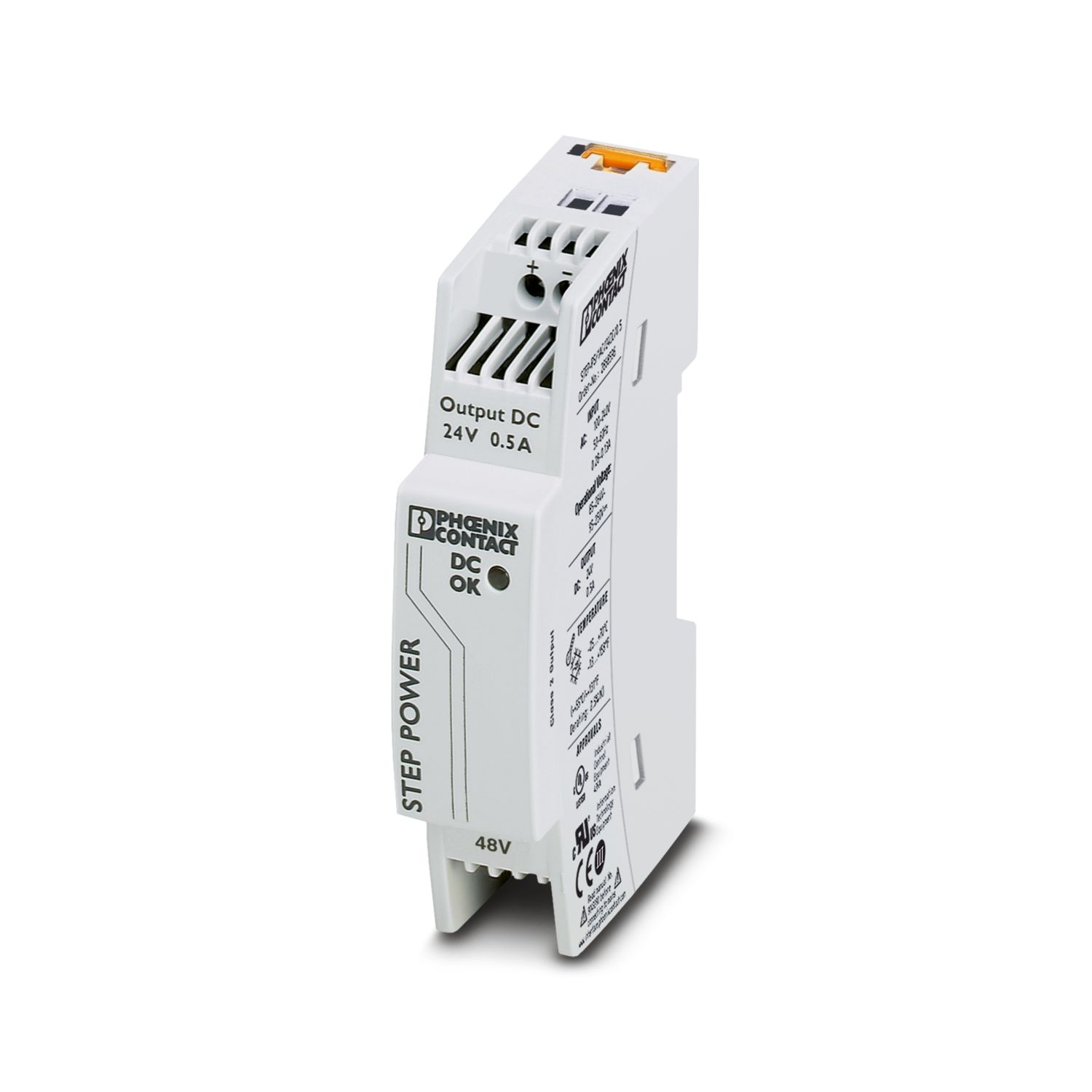

STEP-PS/48AC/24DC/0.5 - Alimentatore - 2868716

Dati di ingresso

Funzionamento AC
Intervallo tensione in entrata	48 V AC
Range tensione d'ingresso	43 V AC ... 52 V AC
Tipo di tensione della tensione di alimentazione	AC
Impulso corrente di inserzione	< 10 A (tip.)
Integrale del picco di corrente di inserzione (I²t)	< 0,1 A²s
Range di frequenze AC	45 Hz ... 65 Hz
Range di frequenze DC	0 Hz
Tempo di copertura delle interruzioni di rete	tip. 15 ms (48 V AC)
Tempo di copertura delle interruzioni di rete		tip. 20 ms (52 V AC)
Corrente assorbita	0,5 A (43 V AC)
Corrente assorbita		0,45 A (48 V AC)
Assorbimento di potenza nominale	21 VA
Fattore di potenza (cos phi)	0,7
Tempo di accensione tipico	< 0,5 s
Fusibile d'ingresso	1,25 A (ritardato, interno)
Selezione di un fusibile idoneo per la protezione in ingresso	6 A ... 16 A (Caratteristica B, C, D, K)
Funzionamento DC
Range tensione d'ingresso	95 V DC ... 250 V DC
Tipo di tensione della tensione di alimentazione	DC

Dati di uscita

Efficienza	> 81 % (con 48 V AC e valori nominali)
Caratteristica di uscita	U/I
Tensione di uscita nominale	24 V DC
Corrente in uscita I_max	1 A
Corrente nominale di uscita (I_N)	0,5 A (-25 °C ... 55 °C)
Corrente nominale di uscita (I_N)		0,55 A (-25 °C ... 40 °C in modo permanente)
Declassamento	55 °C ... 70 °C (2,5 %/K)
Resistenza alimentazione di ritorno	≤ 35 V DC
Protezione contro la sovratensione sull'uscita (OVP)	< 35 V DC
Scostamento regolazione	< 1 % (variazione di carico statica 10 % ... 90 %)
		< 2 % (variazione di carico dinamica 10 % ... 90 %)
		< 0,1 % (variazione tensione in ingresso ±10 %)
Ripple residuo	< 30 mV_SS (20 MHz)
Potenza di uscita	12 W
Carico nominale picchi di commutazione	< 20 mV_SS (20 MHz)
Max. potenza dissipata a vuoto	< 0,3 W
Max. potenza dissipata con carico nominale	< 3,4 W
Collegamento in parallelo	sì, per ridondanza e incremento potenza
Possibilità di collegamento in serie	sì

Dati di collegamento

Ingresso
Collegamento	Connessione a vite
Sezione conduttore rigido min.	0,2 mm²
Sezione conduttore rigido max.	2,5 mm²
Sezione conduttore flessibile min.	0,2 mm²
Sezione conduttore flessibile max.	2,5 mm²
Sezione trasversale conduttore AWG min.	24
Sezione trasversale conduttore AWG max.	12
Lunghezza del tratto da spelare	6,5 mm
Filettatura	M3
Coppia min.	0,5 Nm
Coppia max.	0,6 Nm
Uscita
Collegamento	Connessione a vite
Sezione conduttore rigido min.	0,2 mm²
Sezione conduttore rigido max.	2,5 mm²
Sezione conduttore flessibile min.	0,2 mm²
Sezione conduttore flessibile max.	2,5 mm²
Sezione trasversale conduttore AWG min.	24
Sezione trasversale conduttore AWG max.	12
Lunghezza del tratto da spelare	6,5 mm
Filettatura	M3
Coppia min.	0,5 Nm
Coppia max.	0,6 Nm

Segnalazione

Tipi di segnalazione	LED
Indicazione tensione di esercizio	LED verde
Uscita segnale: LED di segnalazione di stato
Segnalazione stato	LED "DC OK" verde
Nota relativa all'indicatore di stato	U_OUT > 21,5 V: LED acceso

Caratteristiche elettriche

Numero fasi	1
Tensione di isolamento ingresso/uscita	4 kV AC (omologazione)
	3,75 kV AC (Collaudo)
	3,75 kV AC (Collaudo)
	4 kV AC (omologazione)

Caratteristiche articolo

Tipo di prodotto	Alimentazione
Famiglia di prodotti	STEP POWER
MTBF (IEC 61709, SN 29500)	> 1860000 h (40 °C)
Caratteristiche di isolamento
Classe di protezione	II (in quadro elettrico chiuso)
Categoria di sovratensione	III
Grado d'inquinamento	2

Dimensioni

Larghezza	18 mm
Altezza	90 mm
Profondità	61 mm
Unità modulare	1 TE
Dimensioni di montaggio
Distanza di montaggio destra/sinistra	0 mm / 0 mm
Distanza di montaggio in alto/in basso	30 mm / 30 mm

Montaggio

Tipo di montaggio	Montaggio su guida DIN
Nota per il montaggio	affiancabile: orizzontale 0 mm, verticale 30 mm
Posizione d'installazione	Guida di supporto orizzontale NS 35, EN 60715
Con verniciatura di protezione	no

Indicazioni materiale

Materiale custodia	Plastica
Materiale custodia	PC
Materiale piedino di fissaggio	POM (Polyoxymethylene)

Condizioni ambientali e della vita elettrica

Condizioni ambientali
Grado di protezione	IP20
Temperatura ambiente (esercizio)	-25 °C ... 70 °C (> 55 °C Derating: 2,5 %/K)
Temperatura ambiente (stoccaggio/trasporto)	-40 °C ... 85 °C
Temperatura ambiente (Startup type tested)	-40 °C
Classe di climatizzazione	3K3 (a norma EN 60721)
Umidità dell'aria massima consentita (funzionamento)	≤ 95 % (a 25 °C, nessuna condensa)
Urti	18 ms, 30g in ogni direzione (secondo IEC 60068-2-27)
Vibrazioni (funzionamento)	< 15 Hz, ampiezza ±2,5 mm (secondo IEC 60068-2-6)
	15 Hz ... 150 Hz, 2,3g, 90 min.

Normative e prescrizioni

Applicazioni ferroviarie	EN 50121-4
Riferimento normativo - Equipaggiamento elettronico per uso in installazioni di potenza	EN 50178/VDE 0160 (PELV)
Riferimento normativo - Limitazione delle armoniche riflesse in rete	EN 61000-3-2
Sicurezza elettrica a norma	IEC 62368-1 (SELV)
Riferimento normativo - Protezione da pericolose correnti elettriche, requisiti base per la separazione sicura negli impianti elettrici	EN 50178
Riferimento normativo – Bassa tensione di protezione	IEC 62368-1 (SELV) und EN 60204-1 (PELV)
Separazione sicura a norma	DIN VDE 0100-410
Norma - Sicurezza dei trasformatori	EN 61558-2-16

Omologazioni

Omologazioni UL	UL/C-UL Listed UL 508
	UL/C-UL Recognized UL 60950-1
	NEC Class 2 a norma UL 1310
Conformità/Omologazioni
SIL secondo IEC 61508	0

Dati EMC

Compatibilità elettromagnetica	Conformità alla direttiva EMC 2014/30/EU
Direttiva sulla bassa tensione	Conformità alla direttiva LVD 2014/35/CE
Requisiti delle interferenze elettromagnetiche Emissione di disturbi	EN 61000-6-3
		EN 61000-6-4
Requisiti delle interferenze elettromagnetiche Immunità ai disturbi	EN 61000-6-1
		EN 61000-6-2
Scariche elettrostatiche
Norme/Disposizioni	EN 61000-4-2
Scariche elettrostatiche
Scarica contatti	6 kV (Grado severità collaudo 3)
Scarica in aria	8 kV (Grado severità collaudo 3)
Osservazioni	Criterio A
Campi elettromagnetici ad alta frequenza
Norme/Disposizioni	EN 61000-4-3
Campi elettromagnetici ad alta frequenza
Frequenza	80 MHz ... 3 GHz
Forza del campo di prova	10 V/m (Grado severità collaudo 3)
Osservazioni	Criterio A
Transitori veloci (Burst)
Norme/Disposizioni	EN 61000-4-4
Transitori veloci (Burst)
Ingresso	2 kV (Grado severità collaudo 3 - asimmetrico)
Uscita	2 kV (Grado severità collaudo 3 - asimmetrico)
Osservazioni	Criterio A
Sollecitazione degli impulsi di tensione (Surge)
Norme/Disposizioni	EN 61000-4-5
Sollecitazione degli impulsi di tensione (Surge)
Ingresso	1 kV (Grado severità collaudo 2 - simmetrico)
Ingresso		2 kV (Grado severità collaudo 3 - asimmetrico)
Uscita	0,5 kV (Grado severità collaudo 1 - simmetrico)
Uscita		1 kV (Grado severità collaudo 2 - asimmetrico)
Osservazioni	Criterio A
Influenza condotta
Norme/Disposizioni	EN 61000-4-6
Influenza condotta
Ingresso/uscita	Grado severità collaudo 3
Frequenza	150 kHz ... 80 MHz
Osservazioni	Criterio A
Tensione	10 V
Emissione di disturbi
Norme/Disposizioni	EN 61000-6-3
Tensione di radiodisturbo secondo norma EN 55011	EN 55011 (EN 55022) classe B campo di impiego Industria e ambiente domestico
Raggio di radiodisturbo secondo norma EN 55011	EN 55011 (EN 55022) classe B campo di impiego Industria e ambiente domestico

Codice articolo	2868716
Pezzi/conf.	1 Pezzi
Quantità di ordinazione minima	1 Pezzi
Codice vendita	CMPS93
Codice prodotto	CMPS93
Pagina del catalogo	Pagina 279 (C-4-2019)
GTIN	4046356576789
Peso per pezzo (confezione inclusa)	87,87 g
Peso per pezzo (confezione esclusa)	87 g
Numero tariffa doganale	85044095
Paese di origine	VN

EU RoHS
Soddisfa i requisiti della direttiva RoHS	Sì
con eccezione delle deroghe, se note	6(c), 7(c)-I
China RoHS
Environment friendly use period (EFUP)	EFUP-25 Una tabella per la dichiarazione China RoHS in base allarticolo è disponibile nellarea di download di ciascun articolo alla voce "Dichiarazione del produttore". Per tutti gli articoli con EFUP-E non viene allestita né richiesta alcuna tabella per la dichiarazione China RoHS.
EU REACH SVHC
Avviso di sostanza candidata REACH (n. CAS)	Lead (n. CAS: 7439-92-1)
SCIP	528c7c79-8e88-4706-94a9-07cce9f28105
EF3.0 Cambiamento climatico
CO2e kg	3,273 kg CO2e
