La quarta generazione degli alimentatori QUINT POWER garantisce, con nuove funzioni, la massima affidabilità dell'impianto. La configurazione delle segnalazioni di stato e la caratteristica di funzionamento avviene con tecnologia NFC.
La straordinaria tecnologia SFB e il monitoraggio preventivo dell'alimentatore QUINT POWER incrementano l'affidabilità delle applicazioni.

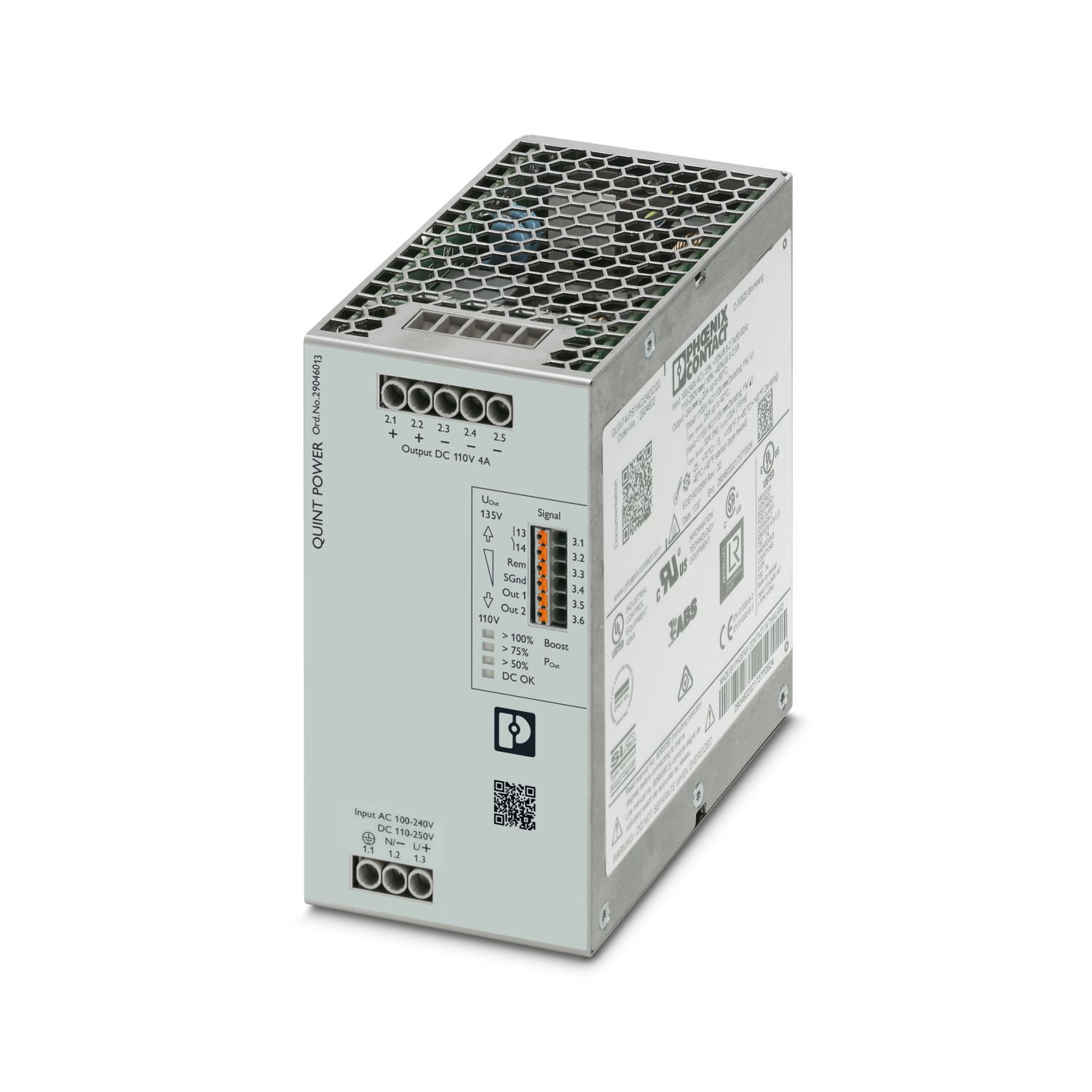

QUINT4-PS/1AC/110DC/4
-
Alimentatore
2904613
Alimentazione switching QUINT POWER, Connessione a vite, Montaggio su guida DIN, ingresso: 1 fase, uscita: 110 V DC / 4 A
Download gratuito disponibile.
Downloads
Dettagli prodotto

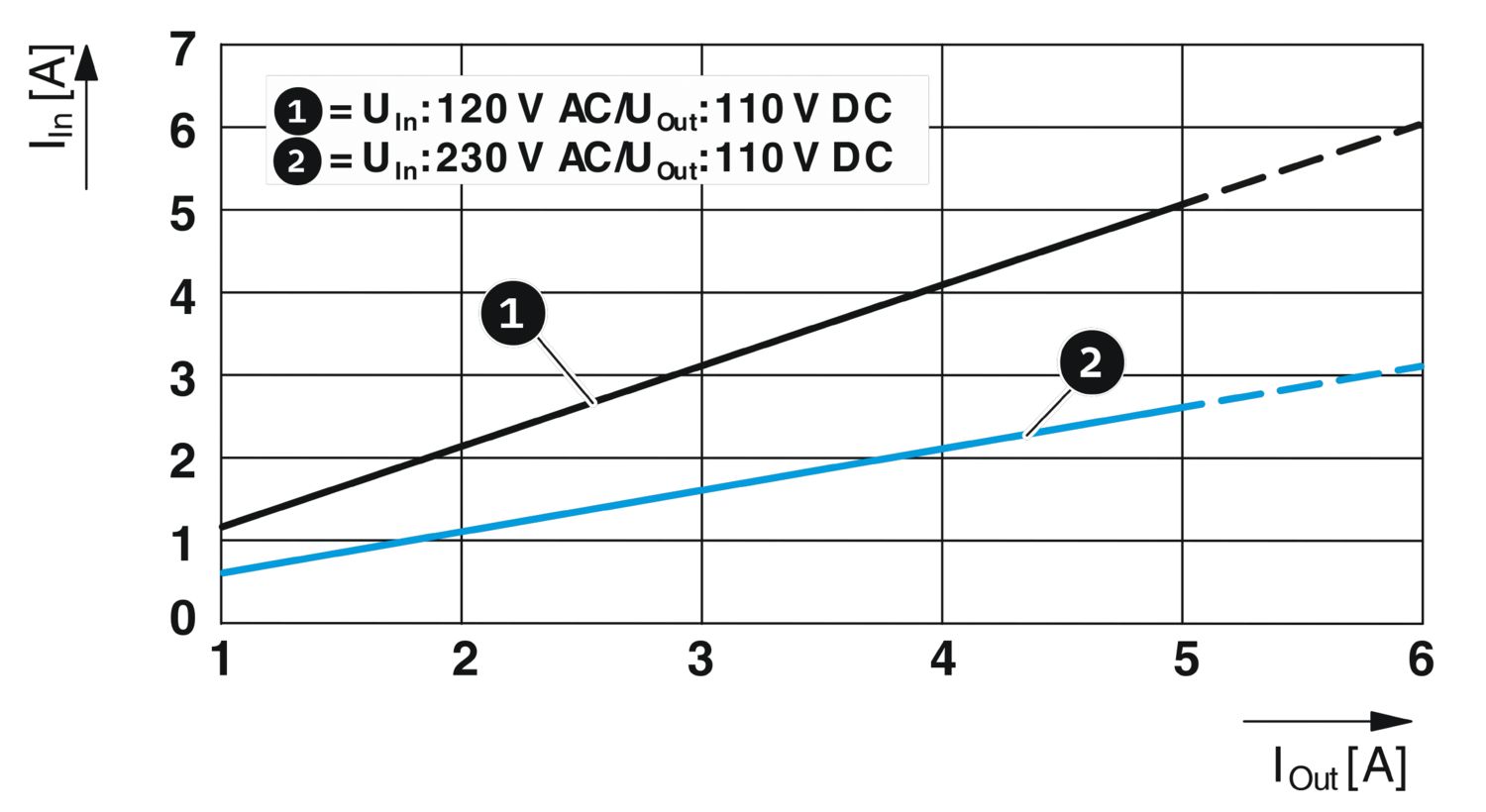

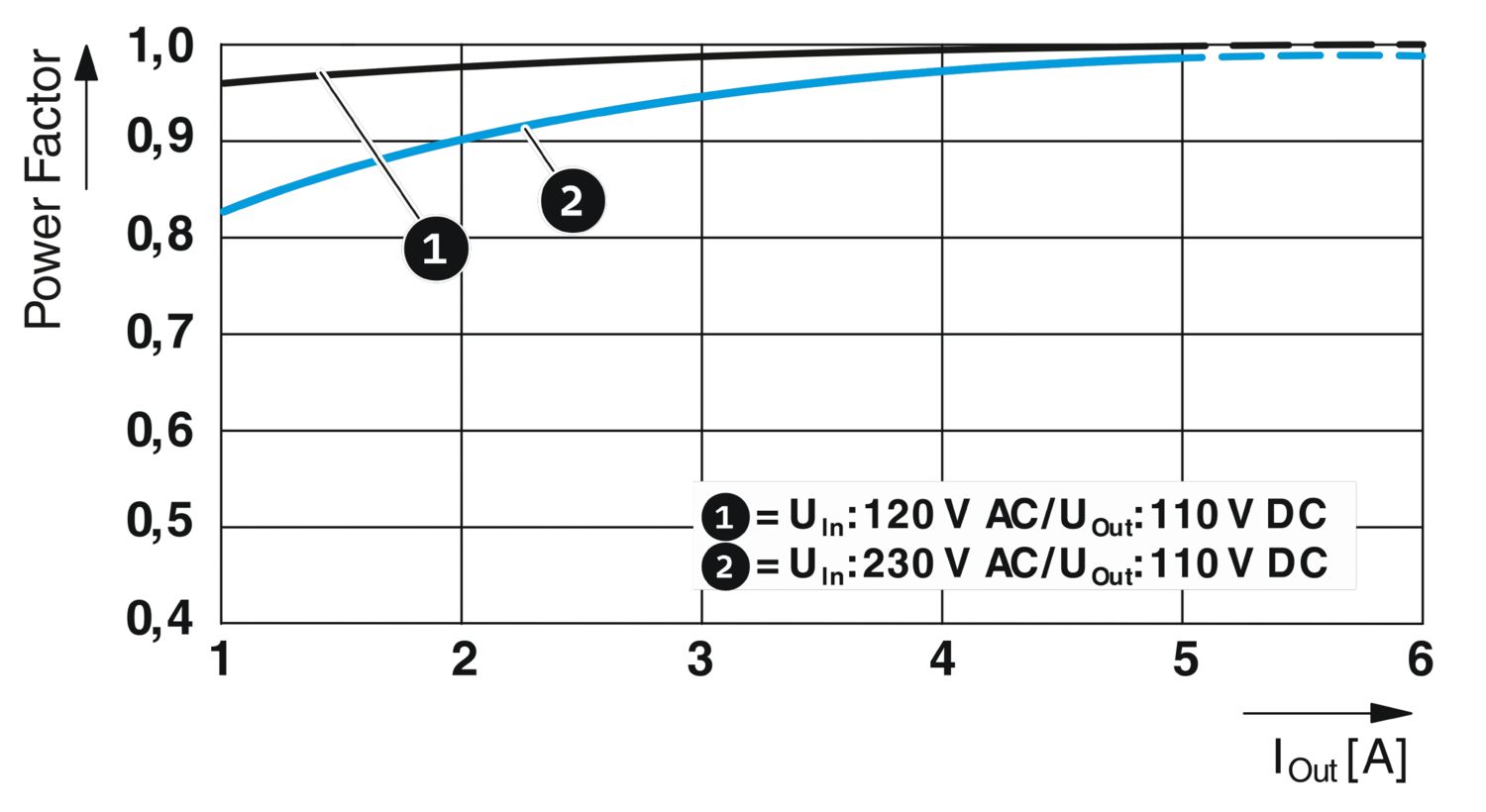

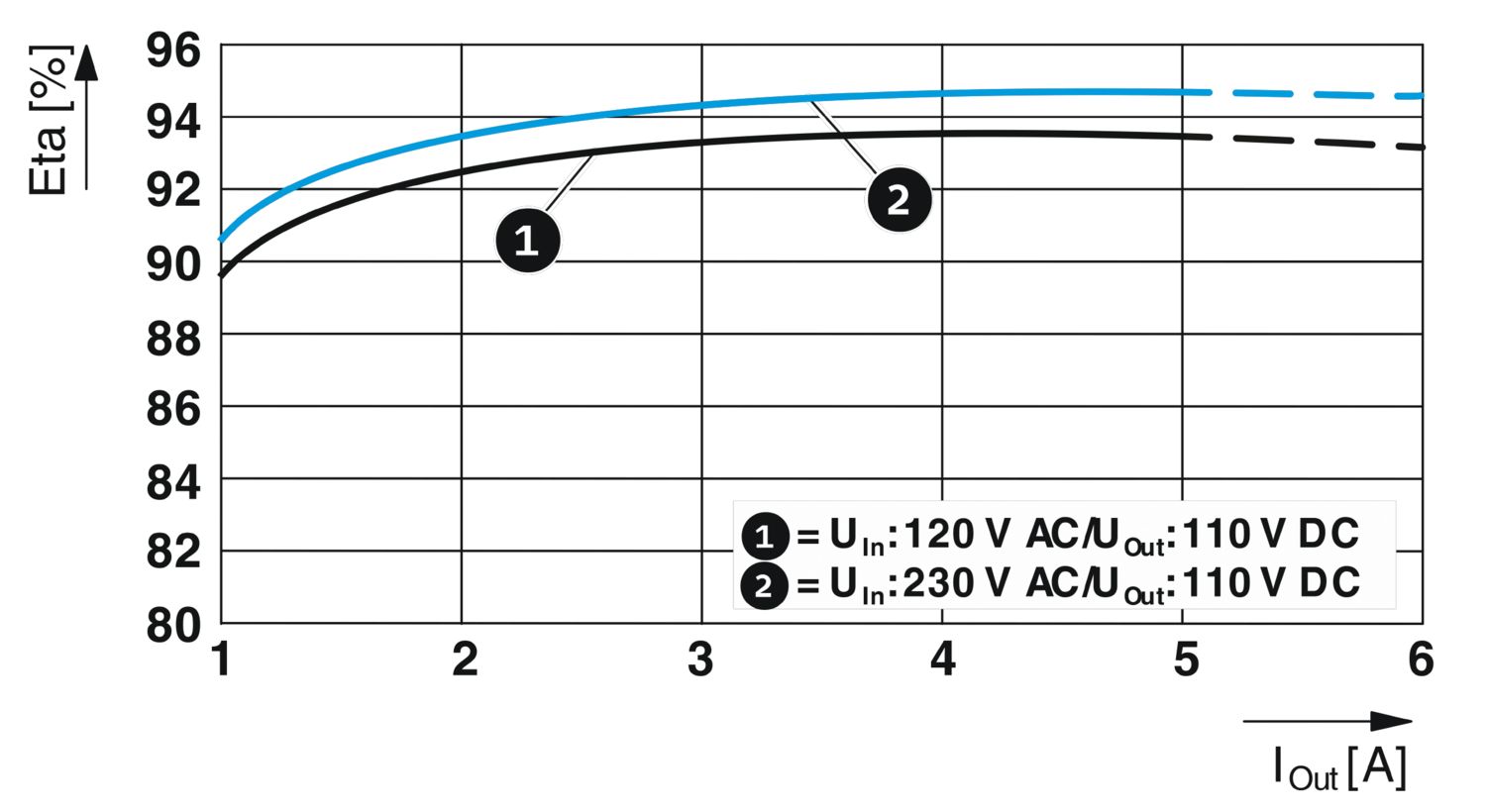

| Ingresso di segnale (configurabile) Rem | Potenza di uscita ON/OFF (SLEEP MODE) |
| Default | Potenza di uscita ON (>40 kΩ/24 V DC/ponte aperto tra REM e SGnd) |
| Funzionamento AC | |
| Intervallo tensione in entrata | 100 V AC ... 240 V AC |
| Range tensione d'ingresso | 100 V AC ... 240 V AC -10 % ... +10 % |
| Declassamento | < 100 V AC (1 %/V) |
| Resistenza alla tensione max. | 300 V AC 60 s |
| Tensione di rete nazionale tipica | 120 V AC |
| 230 V AC | |
| Tipo di tensione della tensione di alimentazione | AC |
| Impulso corrente di inserzione | tip. 11 A (a 25 °C) |
| Integrale del picco di corrente di inserzione (I2t) | < 0,3 A2s |
| Limitazione dell'impulso di corrente d'inserzione | 11 A |
| Range di frequenze AC | 50 Hz ... 60 Hz -10 % ... +10 % |
| Range di frequenze (fN) | 50 Hz ... 60 Hz -10 % ... +10 % |
| Tempo di copertura delle interruzioni di rete | tip. 37 ms (120 V AC) |
| tip. 38 ms (230 V AC) | |
| Corrente assorbita | 6,3 A (100 V AC) |
| 5 A (120 V AC) | |
| 2,6 A (230 V AC) | |
| 2,5 A (240 V AC) | |
| Assorbimento di potenza nominale | 474 VA |
| Circuito di protezione | Protezione contro le sovratensioni dei transienti; Varistore, scaricatore a gas |
| Fattore di potenza (cos phi) | 0,94 |
| Tempo di accensione | < 1 s |
| Tempo di accensione tipico | 300 ms (da SLEEP MODE) |
| Fusibile d'ingresso | 12 A (ritardato, interno) |
| Selezione di un fusibile idoneo per la protezione in ingresso | 10 A ... 16 A (Caratteristica B, C o equivalente) |
| Corrente dispersa verso PE | < 3,5 mA |
| 0,7 mA (264 V AC, 60 Hz) | |
| Funzionamento DC | |
| Intervallo tensione in entrata | 110 V DC ... 250 V DC |
| Range tensione d'ingresso | 110 V DC ... 250 V DC -18 % ... +40 % |
| Declassamento | < 110 V DC (1 %/V) |
| Tipo di tensione della tensione di alimentazione | DC |
| Corrente assorbita | 5,6 A (110 V DC) |
| 2,3 A (250 V DC) | |
| Efficienza | tip. 93,5 % (120 V AC) |
| tip. 94,7 % (230 V AC) | |
| Caratteristica di uscita | U/I Advanced |
| Smart HICCUP | |
| FUSE MODE | |
| Tensione di uscita nominale | 110 V DC |
| Regolazione tensione di uscita (USet) | 110 V DC ... 135 V DC (potenza costante) |
| Corrente nominale di uscita (IN) | 4 A |
| Statico Boost (IStat. Boost ) | 5 A |
| Boost dinamico (IBoost din.) | 6 A (5 s) |
| Selective Fuse Breaking (ISFB) | 24 A (15 ms) |
| Protezione magnetica del fusibile | A1 ... A4 / B2 ... B4 / C1 ... C2 / Z1 ... Z4 |
| Declassamento | > 60 °C ... 70 °C (2,5 %/K) |
| Resistenza alimentazione di ritorno | ≤ 160 V DC |
| Protezione contro la sovratensione sull'uscita (OVP) | < 150 V DC |
| Scostamento regolazione | < 0,5 % (Variazione di carico statica 10 % ... 90 %) |
| < 4 % (Variazione di carico dinamica 10 % ... 90 %, (10 Hz)) | |
| < 0,25 % (variazione tensione in ingresso ±10 %) | |
| Ripple residuo | < 600 mVSS (con valori nominali) |
| Resistente a cortocircuiti | sì |
| Test funzionamento a vuoto | sì |
| Potenza di uscita | 440 W |
| 550 W | |
| 660 W | |
| Potenza apparente | 336 VA (120 V, UOUT = 24 V, IOUT = boost statico) |
| 345 VA (230 V, UOUT = 24 V, IOUT = boost statico) | |
| Max. potenza dissipata a vuoto | < 7 W (120 V AC) |
| < 7 W (230 V AC) | |
| Max. potenza dissipata con carico nominale | < 31 W (120 V AC) |
| < 25 W (230 V AC) | |
| Potenza dissipata SLEEP MODE | < 7 W (120 V AC) |
| < 7 W (230 V AC) | |
| Fattore di cresta | tip. 1,54 (120 V AC) |
| tip. 1,57 (230 V AC) | |
| Tempo di risposta | < 1 s (UOut = 10 % ... 90 %) |
| Collegamento in parallelo | sì, per ridondanza e incremento potenza |
| Possibilità di collegamento in serie | sì |
| Segnale | |
| Terra di segnale SGnd | Potenziale di riferimento per Out1, Out2 e Rem |
| Segnale Out 1 (configurabile) | |
| Digitale | 24 V DC 20 mA |
| Default | 24 V DC 20 mA 24 V DC per UOut > 0,9 x USet |
| Segnale Out 2 (configurabile) | |
| Digitale | 24 V DC 20 mA |
| Analogici | 4 mA ... 20 mA ±5 % (Carico ≤400 Ω) |
| Default | 24 V DC 20 mA 24 V DC per POut < PN |
| Segnale relè 13/14 (configurabile) | |
| Default | chiuso (Uout > 0,9 Uset) |
| Digitale | 24 V DC 1 A |
| 30 V AC/DC 0,5 A | |
| Ingresso | |
| Collegamento | Connessione a vite |
| Sezione conduttore rigido min. | 0,2 mm² |
| Sezione conduttore rigido max. | 2,5 mm² |
| Sezione conduttore flessibile min. | 0,2 mm² |
| Sezione conduttore flessibile max. | 2,5 mm² |
| Cavo unipolare/punto di collegamento flessibile con puntalino con collare in plastica min. | 0,25 mm² |
| Cavo unipolare/punto di collegamento flessibile con puntalino con collare in plastica max. | 2,5 mm² |
| Cavo unipolare/punto di collegamento flessibile con puntalino senza collare in plastica min. | 0,25 mm² |
| Cavo unipolare/punto di collegamento flessibile con puntalino senza collare in plastica max. | 2,5 mm² |
| Sezione trasversale conduttore AWG min. | 24 |
| Sezione trasversale conduttore AWG max. | 14 |
| Lunghezza del tratto da spelare | 6,5 mm |
| Coppia min. | 0,5 Nm |
| Coppia max. | 0,6 Nm |
| Uscita | |
| Collegamento | Connessione a vite |
| Sezione conduttore rigido min. | 0,2 mm² |
| Sezione conduttore rigido max. | 2,5 mm² |
| Sezione conduttore flessibile min. | 0,2 mm² |
| Sezione conduttore flessibile max. | 2,5 mm² |
| Cavo unipolare/punto di collegamento flessibile con puntalino con collare in plastica min. | 0,25 mm² |
| Cavo unipolare/punto di collegamento flessibile con puntalino con collare in plastica max. | 2,5 mm² |
| Cavo unipolare/punto di collegamento flessibile con puntalino senza collare in plastica min. | 0,25 mm² |
| Cavo unipolare/punto di collegamento flessibile con puntalino senza collare in plastica max. | 2,5 mm² |
| Sezione trasversale conduttore AWG min. | 24 |
| Sezione trasversale conduttore AWG max. | 14 |
| Lunghezza del tratto da spelare | 6,5 mm |
| Coppia min. | 0,5 Nm |
| Coppia max. | 0,6 Nm |
| Segnale | |
| Collegamento | Connessione Push-in |
| Sezione conduttore rigido min. | 0,2 mm² |
| Sezione conduttore rigido max. | 1 mm² |
| Sezione conduttore flessibile min. | 0,2 mm² |
| Sezione conduttore flessibile max. | 1,5 mm² |
| Cavo unipolare/punto di collegamento flessibile con puntalino con collare in plastica min. | 0,2 mm² |
| Cavo unipolare/punto di collegamento flessibile con puntalino con collare in plastica max. | 0,75 mm² |
| Cavo unipolare/punto di collegamento flessibile con puntalino senza collare in plastica min. | 0,2 mm² |
| Cavo unipolare/punto di collegamento flessibile con puntalino senza collare in plastica max. | 1,5 mm² |
| Sezione trasversale conduttore AWG min. | 24 |
| Sezione trasversale conduttore AWG max. | 16 |
| Lunghezza del tratto da spelare | 8 mm |
| Tipi di segnalazione | LED |
| Contatto di segnale libero da potenziale | |
| Uscita di segnale attiva Out 1 (digitale, configurabile) | |
| Uscita di segnale attiva Out 2 (digitale, analogica, configurabile) | |
| Contatto remoto | |
| Terra di segnale SGnd | |
| Uscita segnale | |
| POut | > 100 % (Il LED lampeggia in giallo, potenza di uscita > 440 W) |
| > 75 % (Il LED lampeggia in verde, potenza di uscita > 330 W) | |
| > 50 % (Il LED lampeggia in verde, potenza di uscita > 220 W) | |
| UOut | > 0,9 x USet (Il LED verde si accende) |
| < 0,9 x USet (Il LED verde lampeggia) | |
| Numero fasi | 1 |
| Tensione di isolamento ingresso/uscita | 4 kV AC (omologazione) |
| 2 kV AC (Collaudo) | |
| Tensione di isolamento uscita/PE | 0,5 kV DC (omologazione) |
| 0,5 kV DC (Collaudo) | |
| Tensione di isolamento ingresso/PE | 3,5 kV AC (omologazione) |
| 2,4 kV AC (Collaudo) | |
| Frequenza di commutazione | 90,00 kHz ... 110,00 kHz (Livello trasduttore ausiliario) |
| 80,00 kHz ... 340,00 kHz (Livello trasduttore principale) | |
| 50,00 kHz ... 70,00 kHz (Livello PFC) |
| Tipo di prodotto | Alimentazione |
| Famiglia di prodotti | QUINT POWER |
| MTBF (IEC 61709, SN 29500) | > 1169000 h (25 °C) |
| > 688000 h (40 °C) | |
| > 308000 h (60 °C) | |
| Direttiva sulla protezione dell'ambiente | Direttiva RoHS 2011/65/UE |
| WEEE | |
| Reach | |
| Caratteristiche di isolamento | |
| Classe di protezione | I |
| Grado d'inquinamento | 2 |
| Aspettativa del ciclo di vita (condensatori elettrici) | |
| Corrente | 2 A |
| Temperatura | 40 °C |
| Tempo | 218000 h |
| Testo aggiuntivo | 120 V AC |
| Aspettativa del ciclo di vita (condensatori elettrici) | |
| Corrente | 2 A |
| Temperatura | 40 °C |
| Tempo | 322000 h |
| Testo aggiuntivo | 230 V AC |
| Aspettativa del ciclo di vita (condensatori elettrici) | |
| Corrente | 4 A |
| Temperatura | 25 °C |
| Tempo | 528000 h |
| Testo aggiuntivo | 120 V AC |
| Aspettativa del ciclo di vita (condensatori elettrici) | |
| Corrente | 4 A |
| Temperatura | 25 °C |
| Tempo | 817000 h |
| Testo aggiuntivo | 230 V AC |
| Aspettativa del ciclo di vita (condensatori elettrici) | |
| Corrente | 4 A |
| Temperatura | 40 °C |
| Tempo | 176000 h |
| Testo aggiuntivo | 120 V AC |
| Aspettativa del ciclo di vita (condensatori elettrici) | |
| Corrente | 4 A |
| Temperatura | 40 °C |
| Tempo | 272000 h |
| Testo aggiuntivo | 230 V AC |
| Disegno quotato |
|
| Larghezza | 70 mm |
| Altezza | 130 mm |
| Profondità | 125 mm |
| Dimensioni di montaggio | |
| Distanza di montaggio destra/sinistra | 5 mm / 5 mm |
| Distanza di montaggio in alto/in basso | 50 mm / 50 mm |
| Tipo di montaggio | Montaggio su guida DIN |
| Con verniciatura di protezione | no |
| Classe di combustibilità a norma UL 94 (custodia / morsetti) | V0 |
| Materiale custodia | Metallo |
| Materiale degli elementi laterali | Alluminio |
| Condizioni ambientali | |
| Grado di protezione | IP20 |
| Temperatura ambiente (esercizio) | -25 °C ... 70 °C (> 60 °C Derating: 2,5 %/K) |
| Temperatura ambiente (stoccaggio/trasporto) | -40 °C ... 85 °C |
| Temperatura ambiente (Startup type tested) | -40 °C |
| Altezza | ≤ 4000 m (> 2000 m, tenere conto del derating) |
| Classe di climatizzazione | 3K3 (a norma EN 60721) |
| Umidità dell'aria massima consentita (funzionamento) | ≤ 95 % (a 25 °C, nessuna condensa) |
| Urti | 18 ms, 30g in ogni direzione (secondo IEC 60068-2-27) |
| Vibrazioni (funzionamento) | Ricerca di risonanza 5 Hz ... 100 Hz 2,3g, 90 min, frequenza di risonanza 2,3g, 90 min (secondo DNV GL classe C) |
| Temp Code | T4 (-25 ... +70 °C; > 60 °C, Derating: 2,5 %/K) |
| Applicazioni ferroviarie | EN 50121-3-2 |
| EN 50121-5 | |
| EN 50163 | |
| IEC 62236-3-2 | |
| IEC 62236-5 | |
| Riferimento normativo - Limitazione delle armoniche riflesse in rete | EN 61000-3-2 |
| Sicurezza elettrica a norma | IEC 61010-2-201 |
| Separazione sicura a norma | IEC 61010-2-201 |
| Normativa - Sicurezza per apparecchi di misura, controllo e regolazione e per l'utilizzo in laboratorio | IEC 61010-1 |
| Batteria ricarica | DIN 41773-1 |
| Omologazione - requisito dell'industria di semiconduttori per quanto riguarda le interruzioni della tensione di rete | SEMI F47-0706, EN 61000-4-11 |
| Categoria di sovratensione | |
| EN 61010-1 | II (≤ 4000 m) |
| EN 62477-1 | III (≤ 2000 m) |
| CSA | CAN/CSA-C22.2 No. 61010-1-1 |
| CAN/CSA-C22.2 No. 61010-1-12 | |
| Omologazione per settore navale | DNV GL richiesta |
| SIQ | BG (type approved) |
| CB-Scheme (IEC 61010-1, IEC 61010-2-201, IEC 60950-1) | |
| Omologazioni UL | UL Listed UL 61010-1 |
| UL 121201 & CSA C22.2 No. 213-17 Class I, Division 2, Groups A, B, C, D T4 (Hazardous Location) |
| Compatibilità elettromagnetica | Conformità alla direttiva EMC 2014/30/EU |
| Direttiva sulla bassa tensione | Conformità alla direttiva LVD 2014/35/CE |
| Emissioni | Emissioni a norma EN 61000-6-3 (uso domestico e commerciale) e EN 61000-6-4 (uso industriale) |
| Requisiti delle interferenze elettromagnetiche Immunità ai disturbi | EN 61000-6-1 |
| EN 61000-6-2 | |
| Immunità ai disturbi | Immunità ai disturbi in conformità alle norme EN 61000-6-1 (area residenziale), EN 61000-6-2 (area industriale) e EN 61000-6-5 (quadri di comando), IEC/EN 61850-3 (alimentazione elettrica) |
| Requisiti EMC Alimentazione | IEC 61850-3 (G,H) |
| EN 61000-6-5 (quadri di comando) | |
| Emissioni condotte | |
| Norme/Disposizioni | EN 55016 |
| EN 61000-6-3 (classe B) | |
| Emissione di disturbi | |
| Norme/Disposizioni | Norma di base supplementare EN 61000-6-5 (immunità ai disturbi dei quadri di comando), IEC/EN 61850-3 (alimentazione elettrica) |
| Emissione di disturbi | |
| Norme/Disposizioni | EN 55016 |
| EN 61000-6-3 (classe B) | |
| Emissione condotte DNV GL | |
| DNV | Classe A |
| Testo aggiuntivo | Range distribuzione dell'alimentazione |
| Emissione di disturbi DNV GL | |
| DNV | Classe B |
| Testo aggiuntivo | Area ponte e coperta |
| Correnti oscillatorie | |
| Norme/Disposizioni | EN 61000-3-2 |
| EN 61000-3-2 (classe A) | |
| Frequenza | 0 kHz ... 2 kHz |
| Flicker | |
| Norme/Disposizioni | EN 61000-3-3 |
| EN 61000-3-3 | |
| Frequenza | 0 kHz ... 2 kHz |
| Scariche elettrostatiche | |
| Norme/Disposizioni | EN 61000-4-2 |
| Scariche elettrostatiche | |
| Scarica contatti | 8 kV (Grado severità collaudo 4) |
| Scarica in aria | 15 kV (Grado severità collaudo 4) |
| Osservazioni | Criterio A |
| Campi elettromagnetici ad alta frequenza | |
| Norme/Disposizioni | EN 61000-4-3 |
| Campi elettromagnetici ad alta frequenza | |
| Frequenza | 80 MHz ... 1 GHz |
| Forza del campo di prova | 20 V/m (Grado severità collaudo 3) |
| Frequenza | 1 GHz ... 6 GHz |
| Forza del campo di prova | 10 V/m (Grado severità collaudo 3) |
| Osservazioni | Criterio A |
| Transitori veloci (Burst) | |
| Norme/Disposizioni | EN 61000-4-4 |
| Transitori veloci (Burst) | |
| Ingresso | 4 kV (Grado severità collaudo 4 - asimmetrico) |
| Uscita | 4 kV (Grado severità collaudo 4 - asimmetrico) |
| Segnale | 4 kV (Grado severità collaudo 4 - asimmetrico) |
| Osservazioni | Criterio A |
| Sollecitazione degli impulsi di tensione (Surge) | |
| Norme/Disposizioni | EN 61000-4-5 |
| Sollecitazione degli impulsi di tensione (Surge) | |
| Ingresso | tip. 3 kV (Grado severità collaudo 4 - simmetrico) |
| tip. 6 kV (Grado severità collaudo 4 - asimmetrico) | |
| Uscita | 1 kV (Grado severità collaudo 3 - simmetrico) |
| 2 kV (Grado severità collaudo 3 - asimmetrico) | |
| Segnale | 4 kV (Grado severità collaudo 4 - asimmetrico) |
| Osservazioni | Criterio A |
| Influenza condotta | |
| Norme/Disposizioni | EN 61000-4-6 |
| Influenza condotta | |
| Ingresso/Uscita/Segnale | asimmetrico |
| Frequenza | 10 kHz ... 80 MHz |
| Osservazioni | Criterio A |
| Tensione | 10 V (Grado severità collaudo 3) |
| Campo magnetico con frequenza energetica | |
| Norme/Disposizioni | EN 61000-4-8 |
| Frequenza | 16,7 Hz |
| 50 Hz | |
| 60 Hz | |
| Forza del campo di prova | 100 A/m |
| Testo aggiuntivo | 60 s |
| Osservazioni | Criterio A |
| Frequenza | 50 Hz |
| 60 Hz | |
| Frequenza | 50 Hz ... 60 Hz |
| Forza del campo di prova | 1 kA/m |
| Testo aggiuntivo | 3 s |
| Frequenza | 0 Hz |
| Forza del campo di prova | 300 A/m |
| Testo aggiuntivo | DC, 60 s |
| Cadute di tensione | |
| Norme/Disposizioni | EN 61000-4-11 |
| Tensione | 230 V AC |
| Frequenza | 50 Hz |
| Calo di tensione | 70 % |
| Numero dei periodi | 0,5 / 1 / 25 / 30 periodi |
| Testo aggiuntivo | Grado severità collaudo 2 |
| Osservazioni | Criterio A: 0,5 / 1 / 25 / 30 periodi |
| Calo di tensione | 40 % |
| Numero dei periodi | 5 / 10 / 50 periodi |
| Testo aggiuntivo | Grado severità collaudo 2 |
| Osservazioni | Criterio A |
| Calo di tensione | 0 % |
| Numero dei periodi | 0,5 / 1 / 5 / 50 / 250 periodi |
| Testo aggiuntivo | Grado severità collaudo 2 |
| Osservazioni | Criterio A: 0,5 / 1 periodo Criterio B: 5 / 50 / 250 periodi |
| Campo elettromagnetico impulsivo | |
| Norme/Disposizioni | EN 61000-4-9 |
| Forza del campo di prova | 1000 A/m |
| Osservazioni | Criterio A |
| Oscillazioni sinusoidali smorzate (ring wave) | |
| Norme/Disposizioni | EN 61000-4-12 |
| Ingresso | 2 kV (Grado severità collaudo 4 - simmetrico) |
| 4 kV (Grado severità collaudo 4 - asimmetrico) | |
| Osservazioni | Criterio A |
| Entità del disturbo condotta asimmetrica | |
| Norme/Disposizioni | EN 61000-4-16 |
| Livello di prova 1 | 15 Hz 150 Hz (Grado severità collaudo 4) |
| Tensione | 30 V 3 V |
| Livello di prova 2 | 150 Hz 1,5 kHz (Grado severità collaudo 4) |
| Tensione | 3 V |
| Livello di prova 3 | 1,5 kHz 15 kHz (Grado severità collaudo 4) |
| Tensione | 3 V 30 V |
| Livello di prova 4 | 15 kHz 150 kHz (Grado severità collaudo 4) |
| Tensione | 30 V |
| Livello di prova 5 | 16,7 Hz 50 Hz 60 Hz 150 Hz 180 Hz (Grado severità collaudo 4) |
| Tensione | 30 V (10 s) |
| Livello di prova 6 | 16,7 Hz 50 Hz 60 Hz (Grado severità collaudo 4) |
| Tensione | 300 V (1 s) |
| Osservazioni | Criterio A |
| Onda oscillante smorzata | |
| Norme/Disposizioni | EN 61000-4-18 |
| Ingresso, uscita (livello test 1) | 100 kHz 1 MHz (Grado severità collaudo 3 - simmetrico) |
| Tensione | 1 kV |
| Ingresso, uscita (livello test 2) | 10 MHz |
| Tensione | 2 kV |
| Ingresso, uscita (livello di prova 3) | 100 kHz 1 MHz (Grado severità collaudo 3 - asimmetrico) |
| Tensione | 2,5 kV |
| Segnali (livello test 1) | 100 kHz 1 MHz (Grado severità collaudo 3 - simmetrico) |
| Tensione | 1 kV |
| Segnali (livello test 2) | 100 kHz 1 MHz (Grado severità collaudo 3 - asimmetrico) |
| Tensione | 2,5 kV |
| Osservazioni | Criterio A |
| Campo magnetico oscillante smorzato | |
| Norme/Disposizioni | EN 61000-4-10 |
| Forza del campo di prova | 100 A/m |
| Livello di prova 1 | 100 kHz |
| Forza del campo di prova | 100 A/m |
| Livello di prova 2 | 1 MHz |
| Osservazioni | Criterio A |
| Criteri | |
| Criterio A | Segnalazione di stato normale entro i limiti fissati. |
| Criterio B | Segnalazione di stato temporaneamente compromessa, corretta automaticamente dal dispositivo. |
| Criterio C | Malfunzionamento temporaneo, che il dispositivo corregge autonomamente o che può essere eliminato tramite gli elementi di comando. |
EAC
ID omologazione: RU S-DE.BL08.W.00764DNV
ID omologazione: TAA00000BVBV
ID omologazione: 44621/B0 BVSEMI F47
ID omologazione: SEMI F47
I vantaggi
La tecnologia SFB attiva selettivamente gli interruttori magnetotermici standard
Il controllo funzionale preventivo comunica gli stati operativi critici prima del verificarsi degli errori
Riserva di potenza per un facile ampliamento dell'impianto e per l'attivazione di carichi dinamici
Elevati rendimenti, lunga durata e massima immunità ai disturbi grazie allo scaricatore a gas integrato
Ordinabili con configurazioni personalizzate: a partire da un singolo pezzo
