SACC-DSI-M12FSK4PE-M16/0,2-1,5 - Gerätesteckverbinder Hinterwand

1425638

Gerätesteckverbinder Hinterwand, Leistung, 5-polig, Buchse, gerade, M12-Standard, Kodierung: K, auf freies Leitungsende, Hinterwandmontage, M16 x 1,5, Einzellitzen, Kabellänge: 0,2 m, 1,31 mm², UL/cUL Schaltlitze, vergossen, dieser Artikel ist voraussichtlich ab 2026-Q2 nach RoHS II ohne Ausnahme 6c (Pb < 0,1 %) bleifrei, auf Anfrage ist eine bleifreie Alternative vorab möglich

Produktdetails

Hinweis zum Betrieb	Die angegebenen elektrischen und mechanischen Daten setzen ein korrekt verriegeltes und montiertes Steckverbinderpaar voraus. Ist der Steckverbinder unverriegelt und besteht die Gefahr von Verschmutzung, so ist der Steckverbinder durch eine Schutzkappe >IP54 zu verschließen. Einflüsse durch Litzen, Leitungen oder Leiterplattenmontage sind zusätzlich zu berücksichtigen.
Bestellhinweis:	Kontermutter ist im Lieferumfang enthalten
Sicherheitshinweis
Sicherheitshinweis	WARNUNG: Die Steckverbinder dürfen nicht unter Last gesteckt oder getrennt werden. Eine Nichtbeachtung sowie eine unsachgemäße Verwendung können Personen- und/oder Sachschäden zur Folge haben.
	• WARNUNG: Nehmen Sie nur einwandfreie Produkte in Betrieb. Die Produkte sind regelmäßig auf Beschädigungen zu überprüfen. Setzen Sie defekte Produkte sofort außer Betrieb. Tauschen Sie beschädigte Produkte aus. Eine Reparatur ist nicht möglich.
	• WARNUNG: Nur elektrotechnisch qualifiziertes Fachpersonal darf unter Berücksichtigung der nachfolgenden Sicherheitshinweise das Produkt installieren und betreiben. Das Fachpersonal muss mit den Grundlagen der Elektrotechnik vertraut sein. Es muss in der Lage sein, Gefahren zu erkennen und zu vermeiden. Das entsprechende Symbol auf der Verpackung weist darauf hin, dass für Installation und Betrieb elektrotechnisch fachkundiges Personal erforderlich ist.
	• Die Produkte sind für Einsatzbereiche im Anlagen-, Steuerungs- und Elektrogerätebau geeignet.
	• Bei Betrieb der Steckverbinder im Außeneinsatz sind diese gesondert gegen Umwelteinflüsse zu schützen.
	• Konfektionierte Produkte dürfen nicht manipuliert oder unsachgemäß geöffnet werden.
	• Verwenden Sie nur Gegenstecker, die nach den in den technischen Daten angegebenen Normen spezifiziert sind (z. B. die im Zubehör des Produkts im Web unter phoenixcontact.com/products aufgeführten).
	• Bei direkter Verwendung des Produkts in Verbindung mit Fremdfabrikaten obliegt die Verantwortung dem Anwender.
	• Bei Betriebsspannungen > 50 VAC müssen elektrisch leitfähige Steckverbindergehäuse geerdet werden
	• Achten Sie darauf, dass beim Verlegen der Leitung die Zugbelastung auf den Steckverbindern nicht oberhalb der normativ festgelegten Grenzen liegt.
	• Beachten Sie die zugehörigen technischen Daten. Die Angaben finden Sie an diesen Stellen: o Auf dem Produkt o Auf dem Verpackungsetikett o In der mitgelieferten Dokumentation o Im Web unter phoenixcontact.com/products bei dem Produkt
	• Verwenden Sie nur das von Phoenix Contact empfohlene Werkzeug
	• Verschließen Sie nicht gesteckte Steckverbinder mit einer Schutzkappe. Das passende Zubehör ist im Zubehörbereich des Artikels im Web unter phoenixcontact.com/products bei dem Produkt zu finden
	• Achten Sie darauf, dass die Schutz- oder Funktionserde fachgerecht angeschlossen ist.
	• Für die Zusammenfassung mehrerer Stromkreise in einem Kabel und / oder einem Steckverbinder gilt VDE 0100/1.97 § 411.1.3.2 und DIN EN 60 204/11.98 § 14.1.3
	• Der Steckverbinder erwärmt sich im Normalbetrieb. Abhängig von den Umgebungsbedingungen kann sich die Oberfläche des Steckverbinders weitergehend erwärmen. In dem Fall ist der Anwender für die Anbringung von Warnhinweisen (bsp. DIN EN ISO 13732-1:2008-12) verantwortlich.

Montageart	Hinterwandmontage M16 x 1,5 XL-Variante, mit Flachmutter, Anzugsbegrenzung
Montagehinweis	XL-Variante, mit Flachmutter, Anzugsbegrenzung

Produkttyp	Rundsteckverbinder (geräteseitig)
Anwendung	Leistung
Sensorart	Leistung
Polzahl	5
Steckgesicht	4+PE
Anzahl der Kabelabgänge	1
Anzahl Leistungskontakte	4
Geschirmt	nein
Kodierung	K
Gewindeart	M12
Isolationseigenschaften
Überspannungskategorie	III
Verschmutzungsgrad	3

Material Vergussmasse	PUR (vergossen)
Brennbarkeitsklasse nach UL 94	V0
Material Dichtung	FKM
Material Kontakt	CuZn
Material Kontaktoberfläche	Au
Material Kontaktträger	PA
Material Verschraubung	Zinkdruckguss, vernickelt
Material Leiter	blanke Cu-Litze

Bemessungsspannung nach IEC 61076-2-101	690 V
Bemessungsstoßspannung	6 kV
	6 kV
Nennspannung U_N	690 V

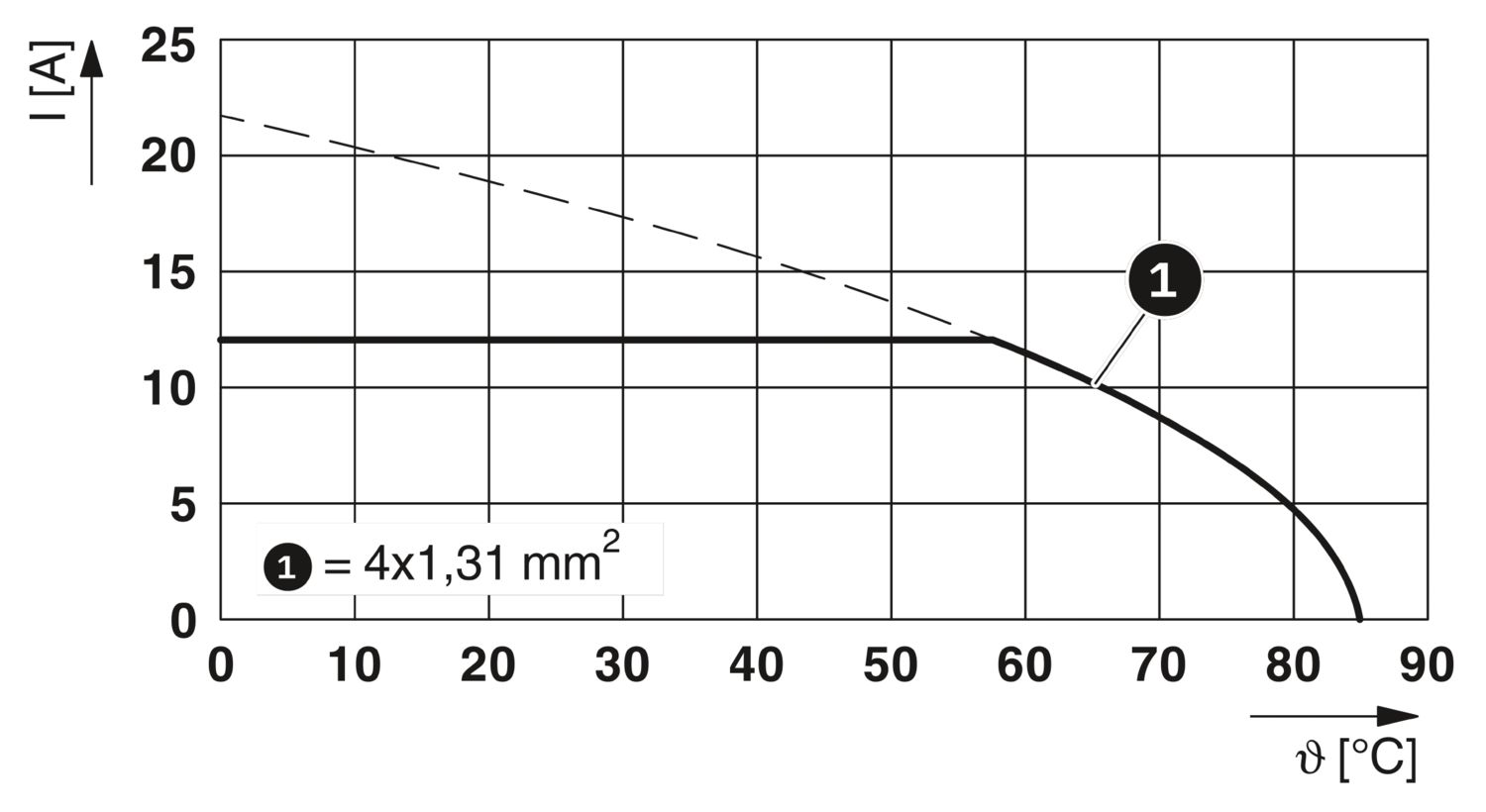

Nennstrom I_N	12 A
Prüfspannung	6 kV

Leiteranschluss
Anschlussart	Einzellitzen
Kontaktart	Buchse
Leiterquerschnitt	1,31 mm²
Anzugsdrehmoment	0,8 Nm ... 1,3 Nm (Einbauseitig)

Mechanische Daten
Steckzyklen	> 100

Anschluss 1
Bauform Kopf	Buchse
Kabelabgang Kopf	gerade
Gewindeart Kopf	M12
Verriegelungsart Kopf	Standard
Kodierung	K
Anschluss 2
Bauform Kopf	freies Leitungsende

Leitungslänge	0,2 m
Leitungstyp	UL/cUL Schaltlitze
Signalart/Kategorie	Leistung
Aderdurchmesser inklusive Isolierung	2,2 mm
Einzelader, Farbe	schwarz 1, schwarz 2, schwarz 3, schwarz 4, grün/gelb
Leitungsquerschnitt	1,31 mm²
Material Leiter	blanke Cu-Litze
AWG Signalleitung	16
Material Aderisolation	mPPE
Halogenfreiheit	ja
Flammwidrigkeit	nach UL 1581 VW1
Umgebungstemperatur (Betrieb)	-40 °C ... 105 °C (Kabel, feste Verlegung)
	-25 °C ... 105 °C (Kabel, bewegliche Verlegung)

Umgebungsbedingungen
Schutzart	IP67
	IP65/IP67
Umgebungstemperatur (Betrieb) (Stecker/Buchse)	-25 °C ... 85 °C (Stecker/Buchse)
	-40 °C ... 85 °C (ohne mechanische Betätigung)
Umgebungstemperatur (Betrieb) (Kabel, bewegliche Verlegung)	-25 °C ... 105 °C (Kabel, bewegliche Verlegung)
Umgebungstemperatur (Betrieb) (Kabel, feste Verlegung)	-40 °C ... 105 °C (Kabel, feste Verlegung)
UL Type Rating	Type 4 (indoor use only)

Flammwidrigkeit	nach UL 1581 VW1
Normbezeichnung	M12-Rundsteckverbinder
Normen/Bestimmungen	in Anlehnung an IEC 61076-2-111

Kaufmännische Daten

Artikelnummer	1425638
Verpackungseinheit	1 Stück
Mindestbestellmenge	1 Stück
Rabattgruppe	A20
Produktschlüssel	ABQCHG
Katalogseite	Seite 284 (C-2-2019)
GTIN	4055626425924
Gewicht pro Stück (inklusive Verpackung)	48 g
Gewicht pro Stück (exklusive Verpackung)	35,199 g
Zolltarifnummer	85444290
Ursprungsland	DE

Klassifikationen

Zulassungen

Approval Specification Data
	Nennspannung U_N	Nennstrom I_N	Querschnitt AWG	Querschnitt mm²
	600 V	12 A	16

Environmental product compliance

Kompatible Produkte

Zubehör

Ihre Vorteile

Für kompakte Geräte: hohe Leistungen auf kleinem Raum übertragen

Montagefreundliche, optimierte XL-Gehäusekontur mit Schlüsselweite 19

Mechanische Anzugsbegrenzung für langzeitstabile Abdichtung

Vorkonfektioniert mit Litzen für den sofortigen Einsatz

Kundenspezifische Konfektionen und Litzenlängen lieferbar

Litzenseitig vergossen für optimale Dichtigkeit

Für hohe Übertragungssicherheit: Schirmanbindung an das Gehäuse mit optionaler EMV-Mutter

EU RoHS
Erfüllt die Anforderungen nach RoHS-Richtlinie	Ja
Ausnahmeregelungen soweit bekannt	6(c)
China RoHS
Environment friendly use period (EFUP)	EFUP-50 Eine artikelbezogene China RoHS Deklarationstabelle finden Sie im Downloadbereich zum jeweiligen Artikel unter „Herstellererklärung“. Für alle Artikel mit EFUP-E wird keine China RoHS Deklarationstabelle ausgestellt und benötigt.
EU REACH SVHC
Hinweis auf REACH-Kandidatenstoff (CAS-Nr.)	Lead (CAS-Nr.: 7439-92-1)
SCIP	74e5584a-3f0f-4f81-bda5-a1b41f50ed50
