CK6,0-ED-16,00M DCC AG 400
-
Crimpkontakt
1559521
Crimpkontakt, Serie: HC-M-...-25, HC-DCC4-I-CT-HW, Stift, gedreht, Kontaktdurchmesser: 6 mm, Anschlussquerschnitt: 10 mm2 ... 10 mm2, AWG 6...6 , Material Kontakt: Cu-Legierung
Produktdetails
| Allgemein | HC-DCC4-I-CT-HW-M-Kontaktträger |
| Montagehinweis | Die Güte einer Crimpverbindung wird durch die DIN EN 60352-2 bestimmt. |
| Montagehinweis | Die Kontakte sind für Presseinsätze nach DIN 46235 qualifiziert. Passendes Werkzeug bietet z.B. Fa. Klauke an: Für die Akkuhydraulische Presszange EKM6022 werden Presseinsätze aus der Reihe D22 benötigt. Aufgrund der geringen Pressbreite von 5 mm sind dringend zwei Pressungen nebeneinander notwendig. Für das Modell EK12042 werden Presseinsätze aus der Reihe HD13 benötigt. Aufgrund einer breiteren Verpressung ist nur eine Pressung notwendig. |
| Produkttyp | Crimpkontakt |
| Serie | HC-M-...-25, HC-DCC4-I-CT-HW |
| Kontakttyp | gedreht |
| Anschlusstechnik | |
| Kontaktart | Stift |
| Anschlussart | Crimpanschluss |
| Leiteranschluss | |
| Abisolierlänge | 15,5 mm |
| Anschlussquerschnitt (flexibel) | 10 mm² ... 10 mm² |
| Anschlussquerschnitt | 16 mm² ... 16 mm² |
| Anschlussquerschnitt AWG | 6 ... 6 |
| 8 ... 8 | |
| Material Kontakt | Cu-Legierung (bleifrei) |
| Material Kontaktoberfläche | Ag |

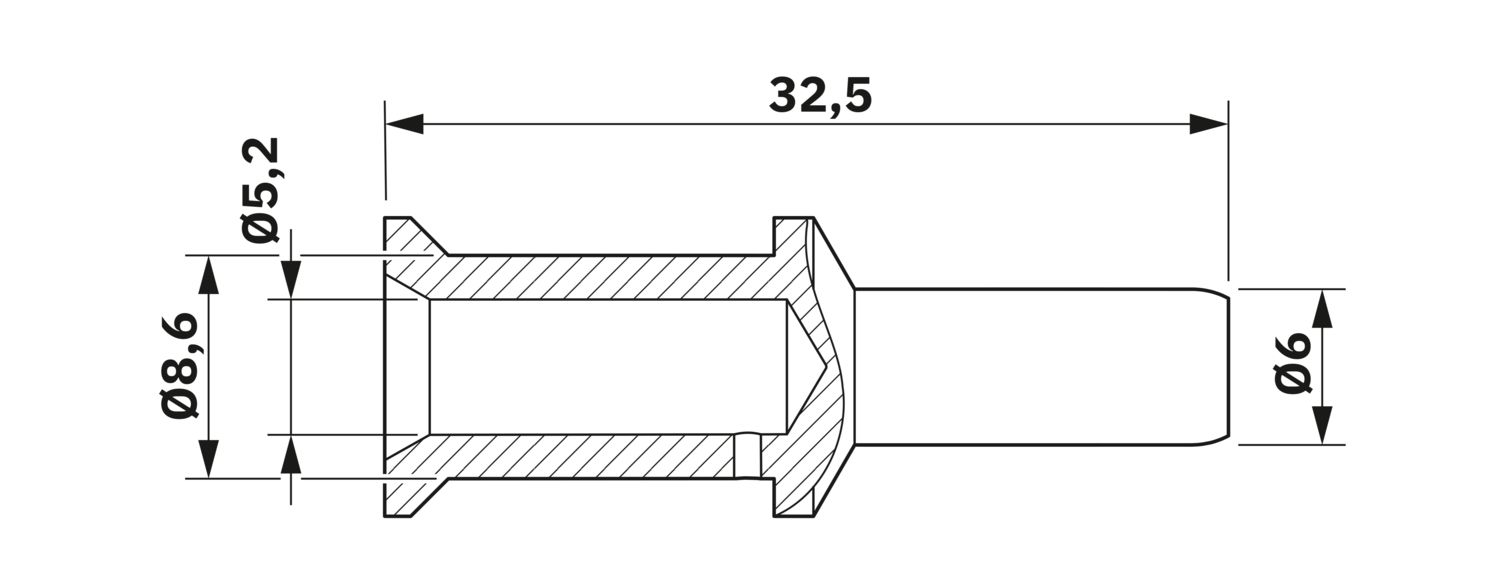

| Maßzeichnung |
|
| Länge [l] | 32,5 mm |
| Durchmesser (Kontaktdurchmesser) | 6 mm |
| Mechanische Daten | |
| Steckzyklen | ≥ 500 |
| Umgebungsbedingungen | |
| Umgebungstemperatur (Betrieb) | -40 °C ... 125 °C |
