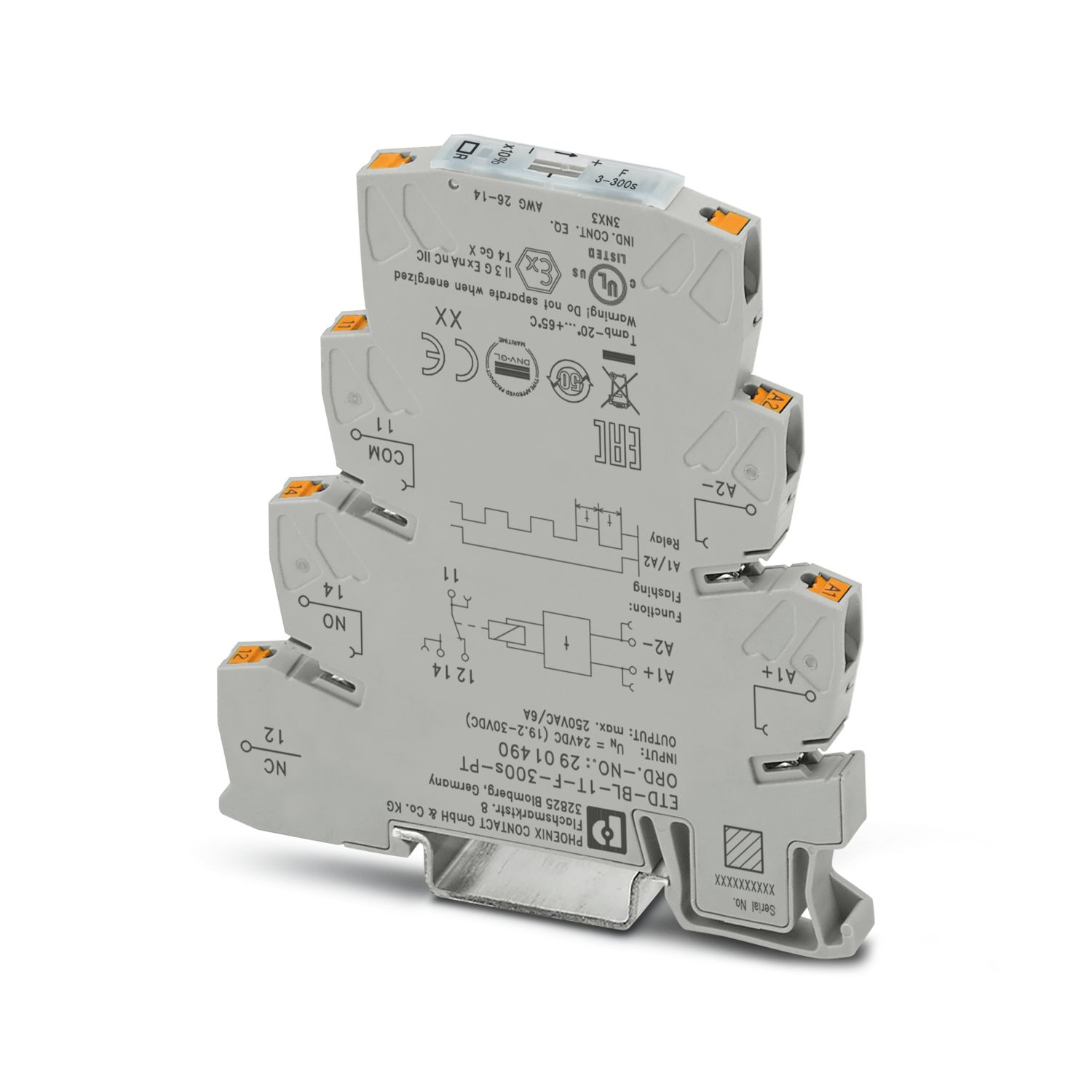

ETD-BL-1T-F-300S-PT
-
Tijdrelais
2901490
Tijdrelais met knipperfunctie (impulsbeginnend) en een instelbaar tijdbereik (3 sec. - 300 sec.), met push-in-aansluiting
Productdetails
| Producttype | Tijdrelais |
| Bedrijfstoestand | 100 % ED |
| Levensduur mechanisch | ca. 2x 107 schakelingen |
| Isolatie-eigenschappen | |
| Isolatie | Basisisolatie |
| Overspanningscategorie | III |
| Vervuilingsgraad | 2 |
| Levensduur elektrisch | ca. 2x 105 schakelingen bij ohmse belasting, 1000 VA |
| Nominale isolatiespanning | 300 V AC |
| test-stootspanning | 6 kV |
| Ingangsspanningsbereik | 24 V DC (19,2 V DC ... 30 V DC) |
| nominale stroom typ. | 15 mA (relais ON) |
| 7 mA (relais OFF) | |
| functie | F: knipperend impulsbeginnend |
| Instelbereik tijd | 3 s ... 300 s |
| Instelnauwkeurigheid | ≤ 2,5 % (van de eindwaarde) |
| Herhalingsnauwkeurigheid | ≤ 0,5 % (van de meetbereik-eindwaarde) |
| Besturen | |
| Stuurimpulslengte | min. 50 ms |
| schakelen | |
| Type contactswitch | 1 potentiaalvrij wisselcontact |
| uitgangszekering | 6,3 A (snel) |
| Aansluitmethode | Push-in-aansluiting |
| Striplengte | 8 mm |
| Aderdoorsnede massief | 0,14 mm² ... 2,5 mm² |
| Aderdoorsnede soepel | 0,14 mm² ... 2,5 mm² |
| Aderdoorsnede AWG | 26 ... 14 |
| statusindicatie | led groen (POWER) |
| led geel (relais actief) |
| Breedte | 6,2 mm |
| Hoogte | 80 mm |
| diepte | 86 mm |
| Kleur | grijs (RAL 7042) |
| Brandbaarheidsklasse volgens UL 94 | V0 |
| isolatiemateriaal behuizingen | polyamide PA, zelfdovend |
| Omgevingsomstandigheden | |
| beschermklasse | IP20 |
| omgevingstemperatuur (bedrijf) | -20 °C ... 65 °C |
| Omgevingstemperatuur (opslag/transport) | -25 °C ... 80 °C |
| Toelaatbare luchtvochtigheid (bedrijf) | 15 % ... 85 % |
| CE | |
| Certificaat | CE-conform |
| UKCA | |
| Certificaat | UKCA-conform |
| ATEX | |
| Codering | II 3 G Ex nAC II T4 X |
| UL, VS / Canada | |
| Codering | UL/C-UL Listed UL 508 |
| elektromagnetische compatibiliteit | overeenkomstig EMC-richtlijn |
| Laagspanningsrichtlijn | overeenkomstig NS-richtlijn |
| stoorimmuniteit | EN 61000-6-2 |
| Stooremissie | |
| normen/bepalingen | EN 61000-6-4 |
| normen / bepalingen | EN 50178 |
| montagetechniek | Railmontage |
| Montage-instructie | montage op standaard montagerail NS 35 volgens EN 60715 |
| Inbouwpositie | willekeurig |
| Artikelnummer | 2901490 |
| Verpakkingseenheid | 1 Stuks |
| Minimale bestelhoeveelheid | 1 Stuks |
| Verkoopcode | DK66ZZ |
| Productcode | DK66ZZ |
| GTIN | 4046356599757 |
| Gewicht per stuk (inclusief verpakking) | 65,3 g |
| Gewicht per stuk (exclusief verpakking) | 50,9 g |
| Douanetariefnummer | 85364900 |
| Land van herkomst | DE |
UNSPSC
| UNSPSC 21.0 | 39122329 |
| EU RoHS | |
| Voldoet aan de eisen van de RoHS-richtlijn | Ja |
| uitzonderingsregelingen voor zover bekend | 7(a), 7(c)-I |
| China RoHS | |
| Environment friendly use period (EFUP) |
EFUP-50
Een China RoHS declaratietabel met betrekking tot het artikel, is als download beschikbaar en vindt u bij het betreffende artikel onder Fabrikantverklaring. Voor geen van de artikelen met EFUP-E is een China RoHS declaratietabel beschikbaar en nodig.
|
| EU REACH SVHC | |
| Aanduiding van REACH-kandidaatstof (CAS-nr.) | Lead (CAS-nr.: 7439-92-1) |
