SAC-3P-MR/ 3,0-PUR SCO
-
Sensor-/actorkabel
1518698

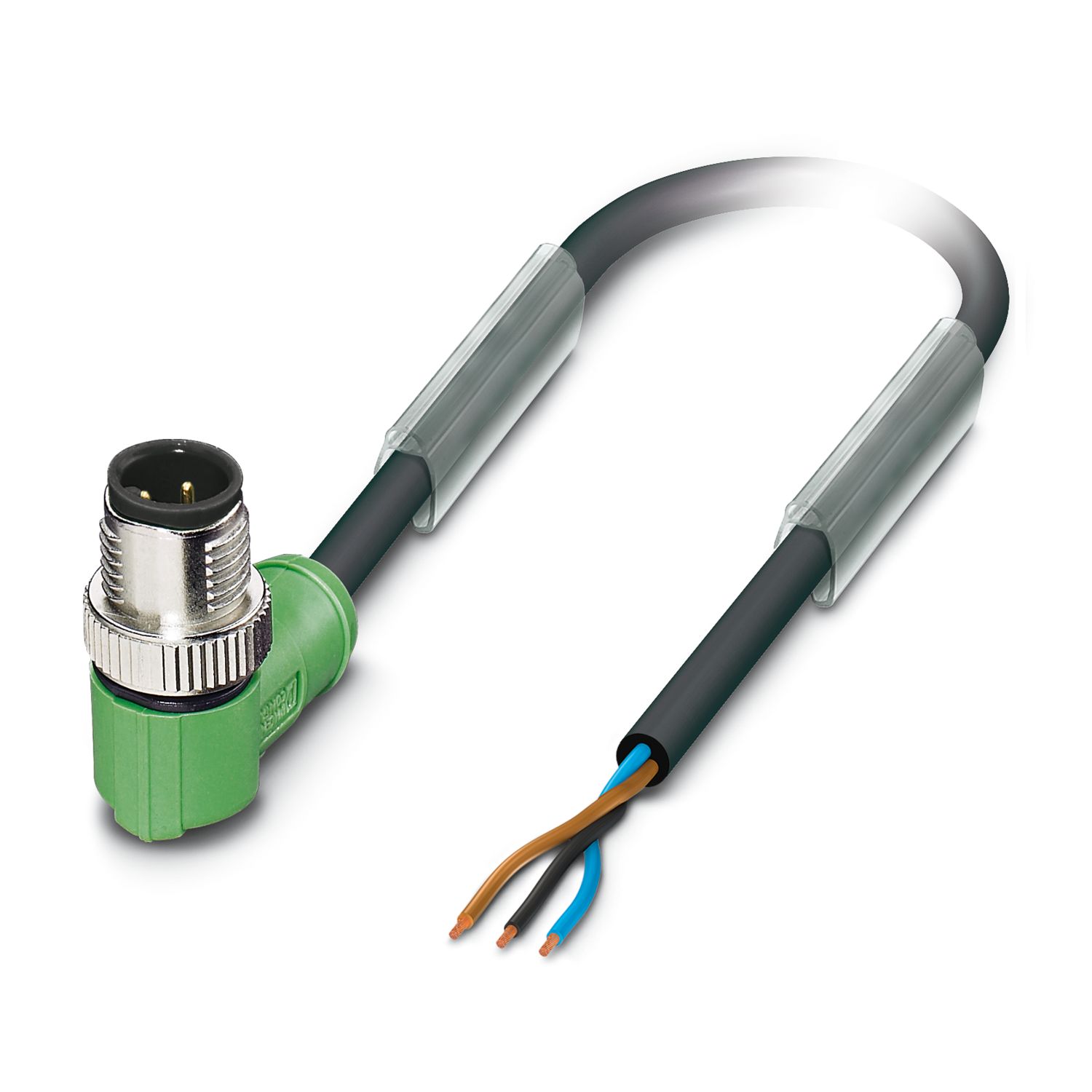

Sensor-/actorkabel, 3-polig, PUR halogeenvrij, zwartgrijs RAL 7021, connector haaks M12 SPEEDCON, polarisatie: A, op vrij kabeluiteinde, kabellengte: 3 m
Productdetails
| Producttype | Sensor-/actorkabel |
| toepassing | Standaard |
| aantal polen | 3 |
| Aantal kabelAansluitingen | 1 |
| Afgeschermd | nee |
| polarisatie | A |
| Isolatie-eigenschappen | |
| Overspanningscategorie | II |
| vervuilingsgraad | 3 |
| Brandbaarheidsklasse volgens UL 94 | HB |
| materiaal behuizing | TPU, moeilijk ontvlambaar, zelfdovend |
| materiaal contact | CuSn |
| materiaal contactoppervlak | Ni/Au |
| materiaal contactblok | TPU GF |
| Materiaal wartel | zinkspuitgietwerk, vernikkeld |
| buitenmantel, materiaal | PUR |
| materiaal aders | blanke Cu-litzendraad |
| isolatieweerstand | ≥ 100 MΩ |
| nominale spanning UN | 250 V AC |
| 250 V DC | |
| nominale stroom IN | 4 A |
| max. aderweerstand | 58 Ω/m |
| Mechanische gegevens | |
| steekcycli | ≥ 100 |
| max. aantal buigcycli | 4000000 |
| statusindicatie | nee |
| statusindicatie aanwezig | nee |
| Aderaansluiting | |
| Aanhaalmoment | 0,4 Nm (M12-connector) |
| Aansluiting 1 | |
| bouwvorm | connector haaks M12 SPEEDCON |
| aantal polen | 3 |
| Type vergrendeling | SPEEDCON |
| Type polarisatie | A |
| Aansluiting 2 | |
| bouwvorm | vrij kabeluiteinde |
| kabellengte | 3 m |
| PUR halogeenvrij zwart [PUR] | |
| Maatschets |
|
| Kabelgewicht | 23 kg/km |
| UL AWM Style | 20549 |
| aantal polen | 3 |
| Afgeschermd | nee |
| Kabeltype | PUR halogeenvrij zwart [PUR] |
| aderopbouw signaalleiding | 42x 0,10 mm |
| AWG signaalleiding | 22 |
| aderdoorsnede | 3x 0,34 mm² (signaalader) |
| aderdiameter inclusief isolatie | 1,27 mm ±0,02 mm (signaalader) |
| kabelbuitendiameter | 3,85 mm ±0,15 mm |
| buitenmantel, materiaal | PUR |
| buitenmantel, kleur | zwartgrijs RAL 7021 |
| materiaal aders | blanke Cu-litzendraad |
| materiaal aderisolatie | PP |
| afzonderlijke ader, kleur | bruin, blauw, zwart |
| wanddikte isolatie | ≥ 0,21 mm (aderisolatie) |
| ca. 0,50 mm (buitenmantel) | |
| compleet getwist | 3 aders in de lengte getwist |
| max. aderweerstand | max. 58 Ω/km (bij 20 °C) |
| isolatieweerstand | ≥ 100 GΩ*km (bij 20 °C) |
| nominale spanning kabel | ≤ 300 V |
| Testspanning | ≥ 3000 V |
| kleinste buigradius, permanent gelegd | 19 mm |
| kleinste buigradius, flexibel gelegd | 38 mm |
| Dynamische belastbaarheid (buigen) | max. aantal buigcycli: 10000000, buigradius: 38 mm, buigradius: 10 x D, richting van de verplaatsing: 10 m, snelheid van de verplaatsing: 3 m/s, Versnelling: 10 m/s² |
| Dynamische belastbaarheid (torsie) | Torsie: ±180 °/m, Torsiecycli: ≥2000000, Torsiefrequentie: 35 Cycli/min |
| Halogeenvrij | volgens DIN VDE 0472 deel 815 |
| vlambestendigheid | volgens UL 758/1581 FT2 |
| DIN EN 60332-2-2 (20 s) | |
| oliebestendigheid | volgens DIN EN 60811-2-1 |
| Overige bestendigheid | goed bestand tegen zuren, logen en oplosmiddelen |
| hydrolyse- en microbenbestendig | |
| beperkt UV-bestendig (volgens DIN EN ISO 4892-2-A) | |
| Bijzondere eigenschappen | kabelrupsbestendig |
| siliconenvrij | |
| vrij van stoffen die de laklaag kunnen aantasten | |
| omgevingstemperatuur (bedrijf) | -40 °C ... 80 °C (kabel, vaste montage) |
| -25 °C ... 80 °C (kabel, flexibele montage) | |
| Omgevingsomstandigheden | |
| beschermklasse | IP65 |
| IP67 | |
| IP68 | |
| omgevingstemperatuur (bedrijf) (connector / bus) | -25 °C ... 90 °C (steker/bus) |
| omgevingstemperatuur (bedrijf) (kabel, vaste montage) | -40 °C ... 80 °C (kabel, vaste montage) |
| omgevingstemperatuur (bedrijf) (kabel, flexibele montage) | -5 °C ... 80 °C (kabel, flexibele montage) |
| normcode | M12-connector |
| normen/bepalingen | IEC 61076-2-101 |
Uw voordelen
Eenvoudig en veilig: 100 % elektrisch geteste, steekbare componenten
Tijd besparen dankzij de installatie met SPEEDCON-snelvergrendeling
Onze standaard: de robuuste halogeenvrije PUR-kabel
