SACC-P12FS-5CT-CM SH
-
Connector
1021817
Connector, Universeel, 5-polig, afgeschermd, bus recht M12 Push-Pull, polarisatie: A, Crimpaansluiting, materiaal rand: zinkspuitgietwerk, vernikkeld, kabelbuitendiameter 4,5 mm ... 7,5 mm, zonder crimpcontacten
Voor de werking van dit artikel zijn aanvullende artikelen nodig.
Naar het noodzakelijke toebehoren
Productdetails

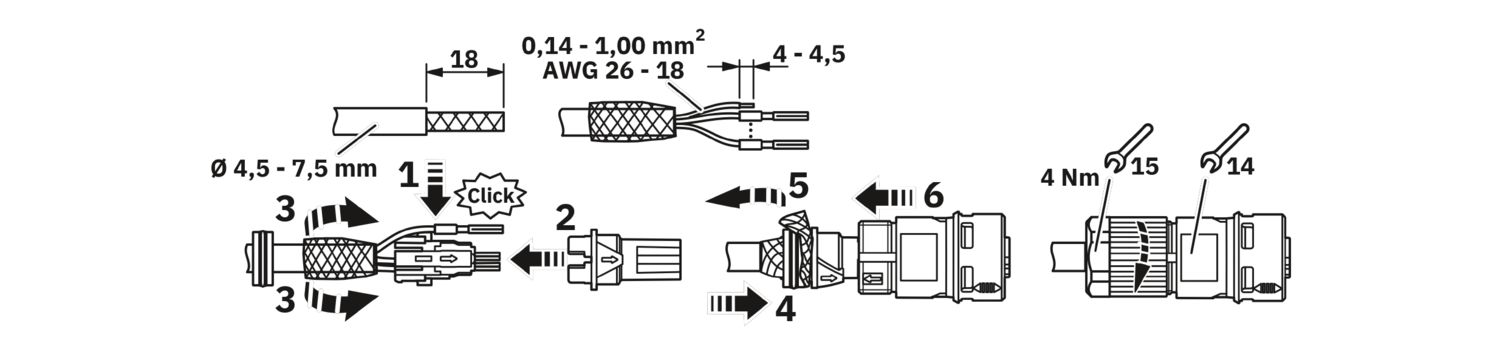

| Montage-instructie | LET OP: let bij het leggen van leidingen op de maximale buigradius, omdat door te grote buigkrachten de beschermklasse in gevaar komt. Vang vóór de connector mechanische belastingen op, bijvoorbeeld door middel van kabelbinders. |
| Montage-instructie | Contact kunnen zonder gereedschap vast- en losgeklikt worden |
| Producttype | Ronde connectoren (kabelzijde) |
| sensortype | Universeel |
| aantal polen | 5 |
| Aantal kabelAansluitingen | 1 |
| Afgeschermd | ja |
| polarisatie | A |
| kabeluitgang | recht |
| Isolatie-eigenschappen | |
| Overspanningscategorie | III |
| vervuilingsgraad | 3 |

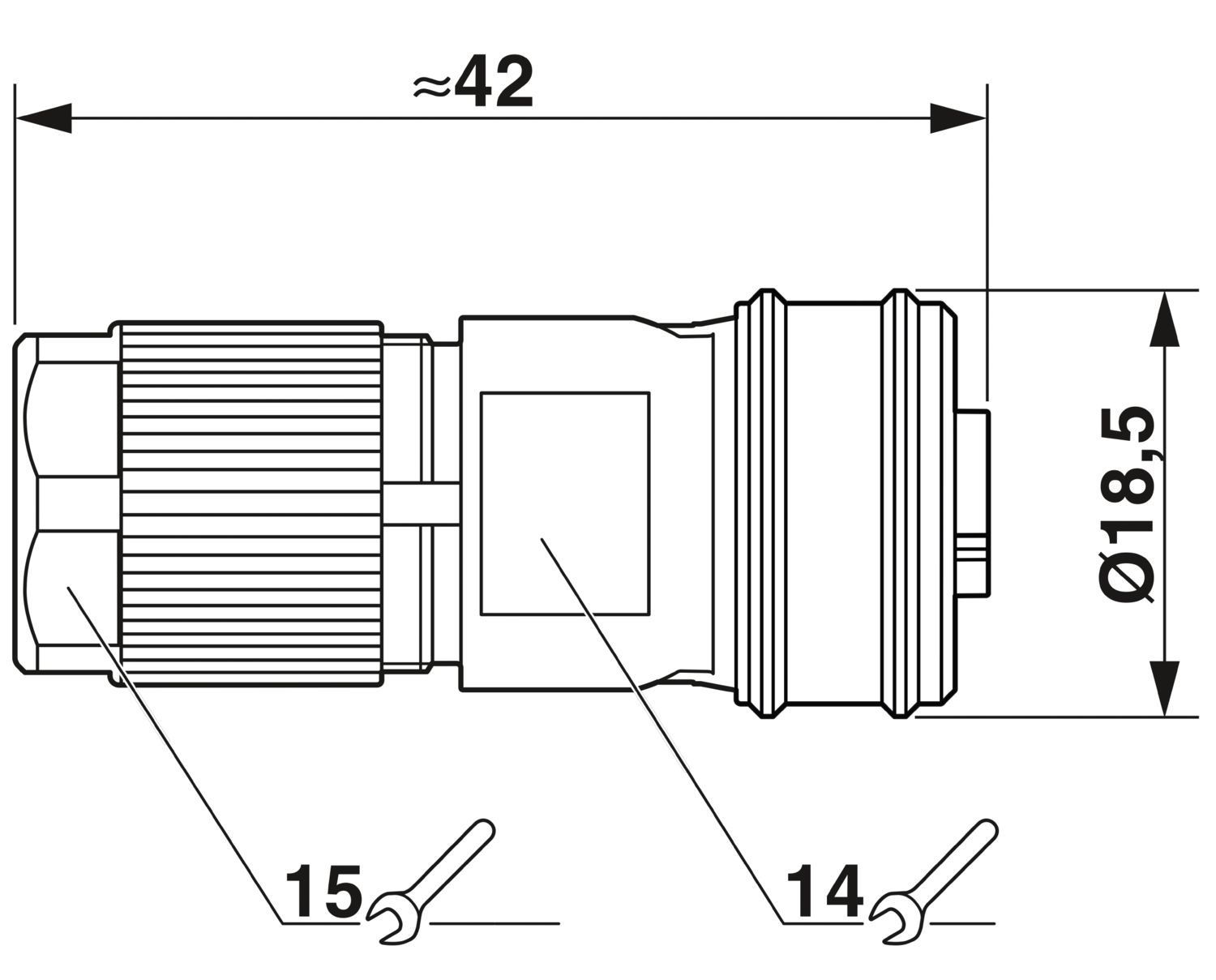

| Maatschets |
|
| sleutelwijdte wartelmoer | 15 mm |
| sleutelwijdte contramoer | 14 mm |
| Buitenafmeting | |
| buitendiameter | 4,5 mm ... 7,5 mm |
| Behuizingen | |
| behuizingsdiameter | 22 mm |
| Brandbaarheidsklasse volgens UL 94 | V0 |
| materiaal afdichting | NBR |
| materiaal behuizing | zinkspuitgietwerk, vernikkeld |
| materiaal contactblok | PA 6.6 |
| Materiaal wartel | zinkspuitgietwerk, vernikkeld |
| normen / bepalingen | PA 6.6 |
| Aderaansluiting | |
| Aansluitmethode | Crimpaansluiting |
| aansluitdoorsnede | 0,14 mm² ... 1 mm² (flexibel) |
| Aansluitdoorsnede AWG | 26 ... 18 (flexibel) |
| striplengte van de afzonderlijke aders | 4 mm +0,5 mm |
| Aanhaalmoment | 4 Nm (wartelmoer met koppelhuls) |
| test-stootspanning | 1,5 kV |
| isolatieweerstand | ≥ 100 MΩ |
| nominale spanning UN | 60 V DC |
| 48 V AC | |
| nominale stroom IN | 4 A |
| Mechanische gegevens | |
| steekcycli | ≥ 100 |
| Aansluiting 1 | |
| bouwvorm kop | bus |
| kabeluitgang kop | recht |
| schroefdraadsoort kop | M12 |
| type vergrendeling kop | Push-Pull |
| polarisatie | A |
| Signaalsoort/categorie | Universeel |
| Striplengte van de afzonderlijke aders | 4 mm +0,5 mm |
| Omgevingsomstandigheden | |
| beschermklasse | IP65 |
| omgevingstemperatuur (bedrijf) (connector / bus) | -40 °C ... 85 °C (steker/bus) |
| Tests | |
| Normen/bepalingen | PA 6.6: Brandbeveiliging in railvoertuigen - eisen R22, R23, R24 en R26 volgens DIN EN 45545-2 (gevarenniveau HL1 - HL3) |
| normcode | M12-connector |
| normen/bepalingen | IEC 61076-2-101 |
| Opmerking | overeenkomstig |
| normcode | schokken, trillingen |
| normen/bepalingen | EN 50155:2001 |
Uw voordelen
Plug-and-produce: comfortabel en veilig insteken door fabrikantoverkoepelend vergrendelingssysteem
Extreem compact door de kleine aansluitruimte en de hoge contactdichtheid
Duidelijke feedback: de connector springt terug als deze niet goed vergrendelt
Veilig afgeschermd: betrouwbare schermaansluiting, ook onder extreme mechanische belasting
Robuuste verbindingen: geschikt voor spoorwegtoepassingen met hoge schok- en trillingsbelasting
