cUL Recognized
Toelatings-ID: FILE E 221474| Nominale spanning UN | Nominale stroom IN | Doorsnede AWG | Doorsnede mm2 | |
|---|---|---|---|---|
| 250 V | 4 A |
UL Recognized
Toelatings-ID: FILE E 221474| Nominale spanning UN | Nominale stroom IN | Doorsnede AWG | Doorsnede mm2 | |
|---|---|---|---|---|
| 250 V | 4 A |
SACC-M12MS-4CON-PG11-DUO-M
-
Connector
1507052
Connector, Universeel, 4-polig, connector recht M12, polarisatie: A, schroefaansluiting, materiaal rand: zinkspuitgietwerk, vernikkeld, kabelwartel Pg11-DUO, kabelbuitendiameter 2,1 mm ... 3 mm / 4 mm ... 5,2 mm
Productdetails
| Montage-instructie | LET OP: let bij het leggen van leidingen op de maximale buigradius, omdat door te grote buigkrachten de beschermklasse in gevaar komt. Vang vóór de connector mechanische belastingen op, bijvoorbeeld door middel van kabelbinders. |
| Montage-instructie | Deze connectoren worden geleverd met een afdichting voor zowel kleine als grote kabelbuitendiameters. |
| Producttype | Ronde connectoren (kabelzijde) |
| sensortype | Universeel |
| aantal polen | 4 |
| Aantal kabelAansluitingen | 2 |
| Afgeschermd | nee |
| polarisatie | A |
| Pg-wartel | Pg11 |
| Isolatie-eigenschappen | |
| Overspanningscategorie | II |
| vervuilingsgraad | 3 |

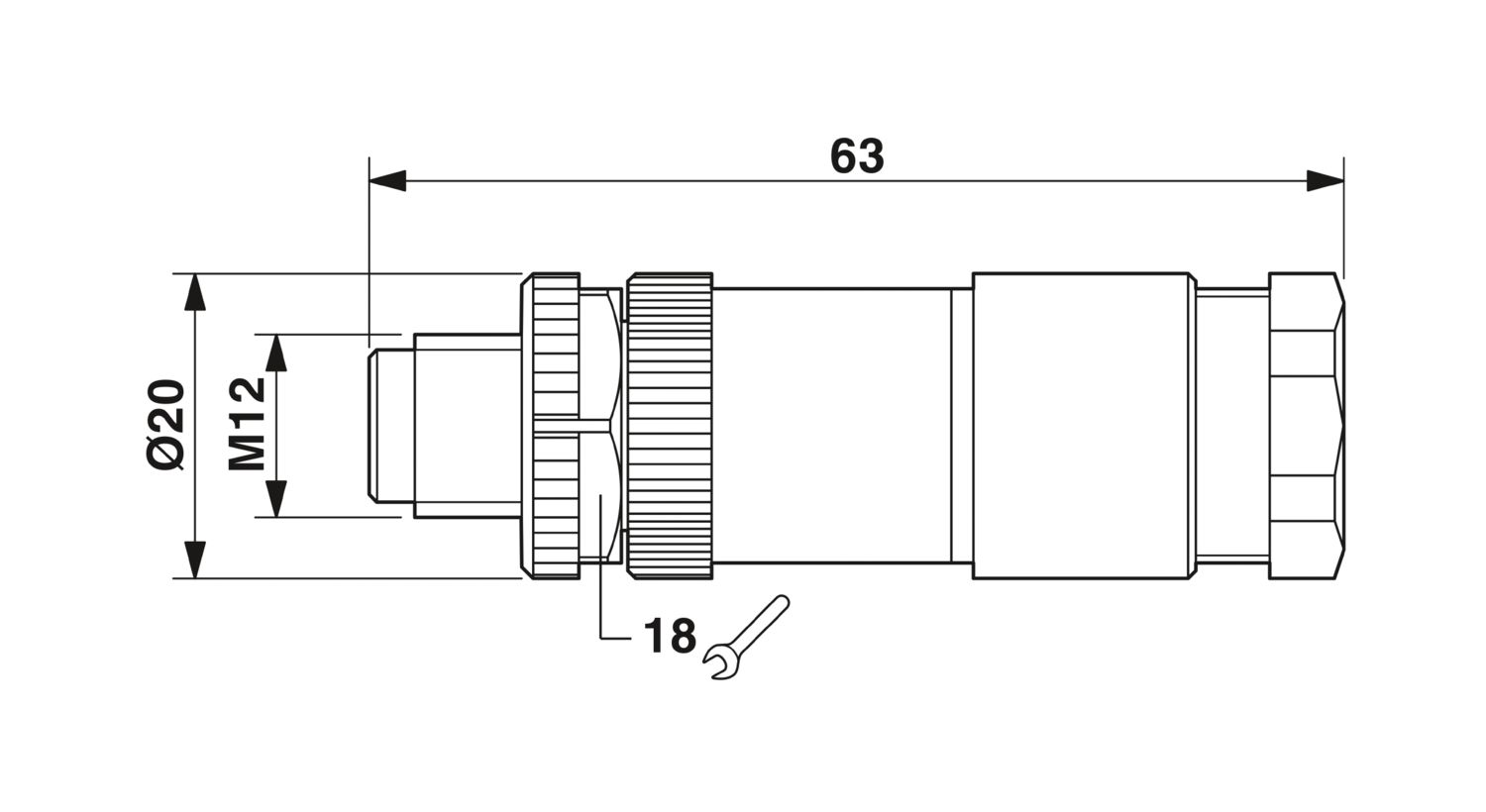

| Maatschets |
|
| lengte | 63 mm |
| Buitenafmeting | |
| buitendiameter | 2x 2,1 mm ... 3 mm (bij gebruik van de afdichting voor kleine kabelbuitendiameters) |
| 2x 4 mm ... 5,2 mm (Bij gebruik van de afdichting voor grote kabelbuitendiameters) | |
| Behuizingen | |
| behuizingsdiameter | 20 mm |
| materiaal afdichting | NBR |
| materiaal behuizing | PA |
| materiaal contact | CuZn |
| materiaal contactoppervlak | CuSnZn |
| materiaal contactblok | PA |
| Materiaal wartel | zinkspuitgietwerk, vernikkeld |
| Aderaansluiting | |
| Aansluitmethode | schroefaansluiting |
| aansluitdoorsnede | 0,25 mm² ... 0,75 mm² (zonder adereindhuls) |
| 0,14 mm² ... 0,75 mm² (met adereindhuls) | |
| 0,25 mm² ... 0,75 mm² (massief) | |
| Aansluitdoorsnede AWG | 24 ... 18 (zonder adereindhuls) |
| 26 ... 20 (met adereindhuls) | |
| striplengte van de afzonderlijke aders | 5 mm |
| Aanhaalmoment | 0,4 Nm (M12-rand) |
| 0,8 Nm ... 1 Nm | |
| 0,2 Nm (Schroefklemmen) | |
| test-stootspanning | 2,5 kV |
| overgangsweerstand | ≤ 8 mΩ |
| isolatieweerstand | ≥ 100 MΩ |
| nominale spanning UN | 250 V AC |
| 250 V DC | |
| nominale stroom IN | 4 A |
| Mechanische gegevens | |
| steekcycli | ≥ 100 |
| Aansluiting 1 | |
| bouwvorm kop | connector |
| kabeluitgang kop | recht |
| schroefdraadsoort kop | M12 |
| polarisatie | A |
| Signaalsoort/categorie | Universeel |
| Striplengte van de afzonderlijke aders | 5 mm |
| Omgevingsomstandigheden | |
| beschermklasse | IP67 |
| omgevingstemperatuur (bedrijf) (connector / bus) | -40 °C ... 85 °C (steker/bus) |
| M12 | |
| normcode | M12-connector |
| normen/bepalingen | IEC 61076-2-101 |
Uw voordelen
Veilige toepassing in het veld dankzij hoge beschermklassen
Schroefaansluiting: betrouwbare aansluittechniek voor een groot aantal verschillende aders
Ruimte besparen: aansluiting van twee sensoren op één connector met meervoudige afdichting
