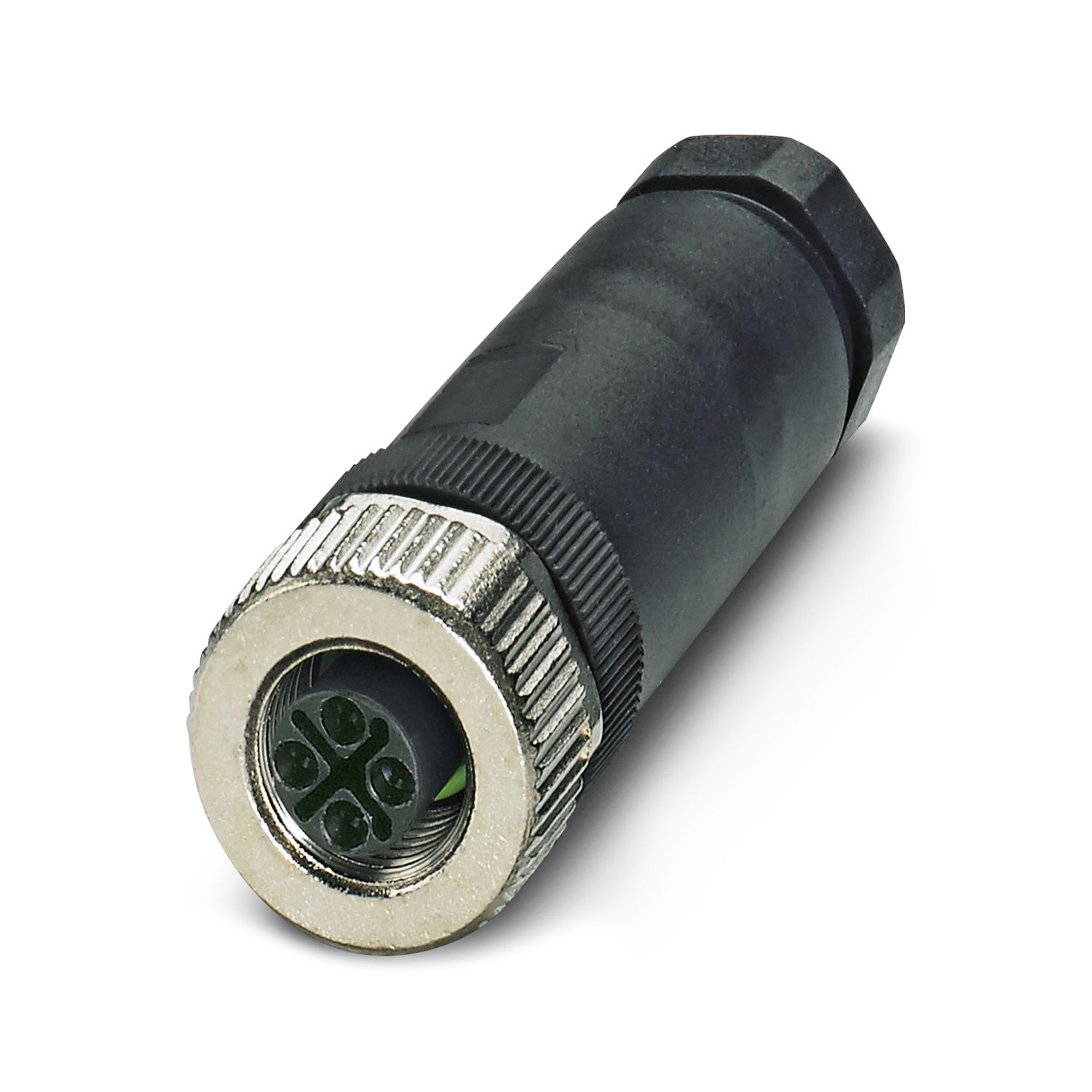

Powerconnector, 3-polig, niet afgeschermd, bus recht M12, polarisatie: S, schroefaansluiting, materiaal rand: zinkspuitgietwerk, vernikkeld, kabelwartel Pg9, kabelbuitendiameter 6 mm ... 8 mm, voor wisselstroom tot 16 A/630 V
| Algemeen | Kabelmantel 21 mm strippen, aderisolatie 6 mm strippen, adereindhuls aancrimpen, huls vervolgens tot 5 mm inkorten. Lengte van de aders met ingekorte adereindhuls 20 mm. Aders aansluiten en de bevestigingsschroeven met 0,2 Nm aanhalen. |
| Montage-instructie | LET OP: let bij het leggen van leidingen op de maximale buigradius, omdat door te grote buigkrachten de beschermklasse in gevaar komt. Vang vóór de connector mechanische belastingen op, bijvoorbeeld door middel van kabelbinders. |
| Producttype | Ronde connectoren (kabelzijde) |
| toepassing | Energievoorziening |
| aantal polen | 3 |
| Aantal kabelAansluitingen | 1 |
| Afgeschermd | nee |
| polarisatie | S |
| kabeluitgang | recht |
| Pg-wartel | Pg9 |
| Isolatie-eigenschappen | |
| Overspanningscategorie | III |
| vervuilingsgraad | 3 |
| Maatschets |
|
| lengte | 54 mm |
| sleutelwijdte wartelmoer | 16 mm |
| Buitenafmeting | |
| buitendiameter | 6 mm ... 8 mm |
| Behuizingen | |
| behuizingsdiameter | 20 mm |
| Brandbaarheidsklasse volgens UL 94 | V0 |
| materiaal afdichting | Viton |
| NBR | |
| materiaal behuizing | PA |
| materiaal contact | CuZn |
| materiaal contactoppervlak | Au |
| materiaal contactblok | PA |
| Materiaal wartel | zinkspuitgietwerk, vernikkeld |
| Aderaansluiting | |
| Aansluitmethode | schroefaansluiting |
| aansluitdoorsnede | 0,75 mm² ... 1,5 mm² (met adereindhuls) |
| 0,75 mm² ... 2,5 mm² (massief) | |
| Aansluitdoorsnede AWG | 18 ... 16 (met adereindhuls) |
| striplengte van de afzonderlijke aders | 5 mm |
| Aanhaalmoment | 0,4 Nm (M12-rand) |
| 0,8 Nm ... 1 Nm (wartelmoer met wartelbehuizing) | |
| 0,4 Nm (stiftcontactblok met wartelbehuizing tot aan de aanslag vastschroeven) | |
| 0,2 Nm (Schroefklemmen) | |
| test-stootspanning | 6 kV |
| overgangsweerstand | ≤ 5 mΩ |
| isolatieweerstand | > 10 GΩ |
| nominale spanning UN | 630 V AC |
| nominale stroom IN | 16 A (bij toepassing van 2,5 mm²-aders) |
| 16 A (bij 40 °C) |
| Mechanische gegevens | |
| steekcycli | > 100 |
| Aansluiting 1 | |
| bouwvorm kop | bus |
| kabeluitgang kop | recht |
| schroefdraadsoort kop | M12 |
| polarisatie | S |
| Striplengte van de afzonderlijke aders | 5 mm |
| Omgevingsomstandigheden | |
| beschermklasse | IP67 |
| omgevingstemperatuur (bedrijf) (connector / bus) | -40 °C ... 85 °C (steker/bus) |
| normcode | M12-connector |
| normen/bepalingen | IEC 61076-2-111 |
| Nominale spanning UN | Nominale stroom IN | Doorsnede AWG | Doorsnede mm2 | |
|---|---|---|---|---|
| 600 V | 16 A | - 14 |
| Nominale spanning UN | Nominale stroom IN | Doorsnede AWG | Doorsnede mm2 | |
|---|---|---|---|---|
| 600 V | 16 A | - 14 |
