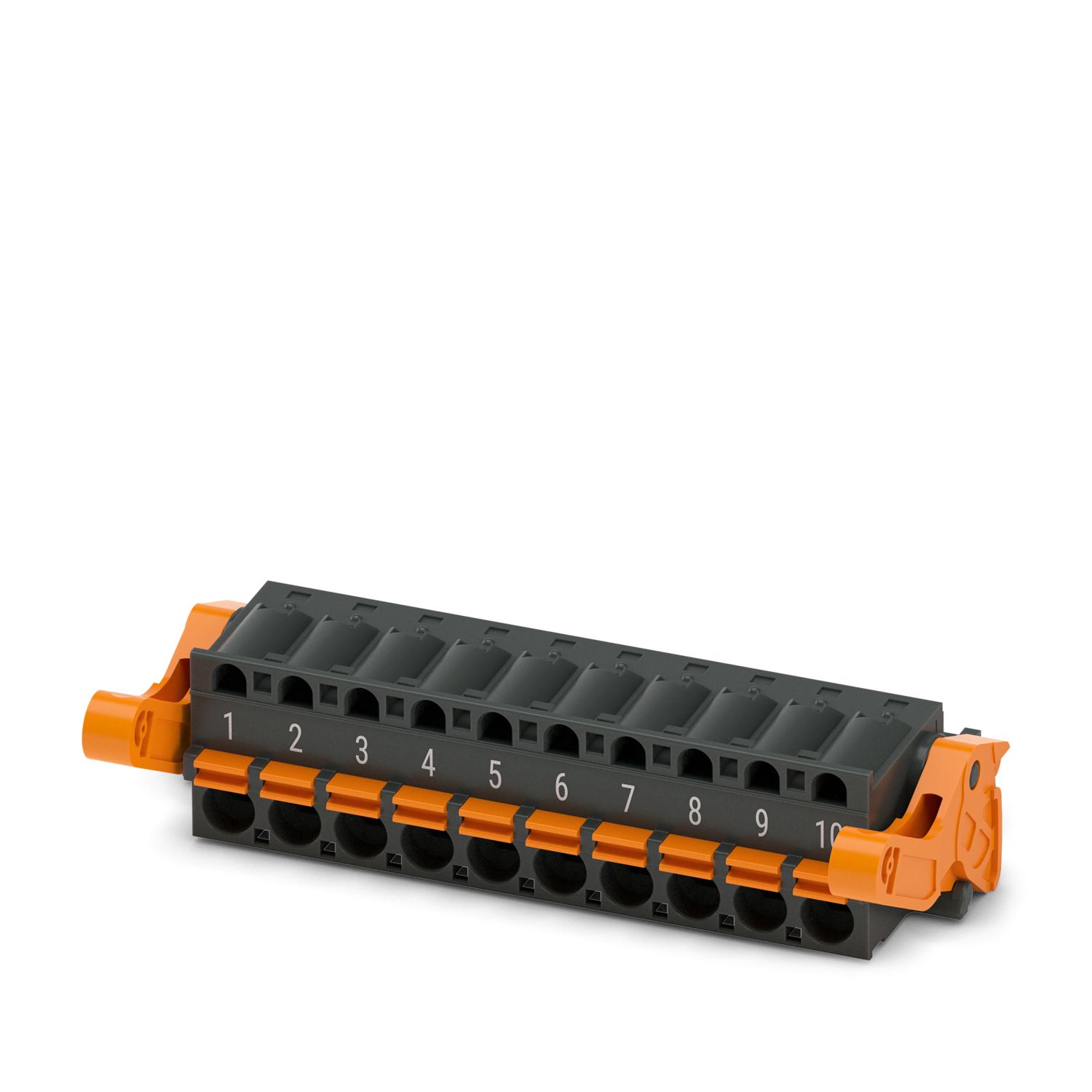

FKC 2,5/10-ST-5,08-LR BKAUBNZ3
-
Printconnectoren
1793833
Printconnector, nominale doorsnede: 2,5 mm2, kleur: zwart, nominale stroom: 12 A, nominale spanning (III/2): 320 V, contactoppervlak: Au, type contactaansluiting: Bus, aantal potentialen: 10, aantal rijen: 1, aantal polen: 10, aantal aansluitingen: 10, artikelfamilie: FKC 2,5/..-ST-LR, rastermaat: 5,08 mm, aansluitmethode: Push-in-veerdrukaansluiting, aansluitrichting ader/printplaat: 0 °, vergrendelingshaak: - Vergrendelingshaak, steeksysteem: COMBICON MSTB 2,5, vergrendeling: Lock-and-release-vergrendeling, bevestigingsmethode: Lock & release-uitwerphendel, verpakkingsmethode: verpakt in karton
Productdetails
| Producttype | Printconnector |
| Productfamilie | FKC 2,5/..-ST-LR |
| Productlijn | COMBICON Connectors M |
| aantal polen | 10 |
| Rastermaat | 5,08 mm |
| Aantal Aansluitingen | 10 |
| Aantal rijen | 1 |
| Aantal potentialen | 10 |
| Type bevestiging | zonder |
| Eigenschappen | |
| nominale stroom IN | 12 A |
| nominale spanning UN | 320 V |
| Nominale spanning (III/3) | 320 V |
| teststootspanning (III/3) | 4 kV |
| nominale spanning (III/2) | 320 V |
| teststootspanning (III/2) | 4 kV |
| Nominale spanning (II/2) | 630 V |
| teststootspanning (II/2) | 4 kV |
| Aansluittechniek | |
| Connectorsysteem | COMBICON MSTB 2,5 |
| nominale aderdoorsnede | 2,5 mm² |
| Type contactaansluiting | Bus |
| Vergrendeling | |
| Type vergrendeling | Lock-and-release-vergrendeling |
| Type bevestiging | Lock & release-uitwerphendel |
| Aderaansluiting | |
| Aansluitmethode | Push-in-veerdrukaansluiting |
| aansluitrichting ader/printplaat | 0 ° |
| Aderdoorsnede massief | 0,2 mm² ... 2,5 mm² |
| Aderdoorsnede soepel | 0,2 mm² ... 2,5 mm² |
| Aderdoorsnede AWG | 24 ... 12 |
| aderdoorsnede soepel met adereindhuls zonder kunststofhuls | 0,25 mm² ... 2,5 mm² |
| aderdoorsnede soepel met adereindhuls met kunststofhuls | 0,25 mm² ... 2,5 mm² |
| 2 aders met dezelfde doorsnede flexibel met TWIN-adereindhuls met kunststofhuls | 0,5 mm² ... 1 mm² |
| teststift a x b / diameter | 2,8 mm x 2,0 mm / 2,0 mm |
| Striplengte | 10 mm |
| gegevens met betrekking tot adereindhulzen zonder isolatiekraag | |
| aanbevolen perstang | 1212034 CRIMPFOX 6 |
| adereindhulzen zonder isolatiekraag, volgens DIN 46228‑1 | doorsnede: 0,5 mm²; lengte: 8 mm ... 10 mm |
| doorsnede: 0,75 mm²; lengte: 8 mm ... 10 mm | |
| doorsnede: 1 mm²; lengte: 8 mm ... 10 mm | |
| doorsnede: 1,5 mm²; lengte: 8 mm ... 10 mm | |
| doorsnede: 2,5 mm²; lengte: 10 mm | |
| gegevens met betrekking tot adereindhulzen met isolatiekraag | |
| aanbevolen perstang | 1212034 CRIMPFOX 6 |
| adereindhulzen met isolatiekraag, volgens DIN 46228‑4 | doorsnede: 0,5 mm²; lengte: 8 mm ... 10 mm |
| doorsnede: 0,75 mm²; lengte: 8 mm ... 10 mm | |
| doorsnede: 1 mm²; lengte: 8 mm ... 10 mm | |
| doorsnede: 1,5 mm²; lengte: 10 mm | |
| doorsnede: 2,5 mm²; lengte: 10 mm | |
| Materiaal - contakt | |
| Opmerking | WEEE/RoHS-conform, whisker-vrij volgens IEC 60068-2-82/JEDEC JESD 201 |
| materiaal contact | Cu-legering |
| Oppervlakte-toestand | gedeeltelijk verguld |
| metalen oppervlak aansluiting (coating) | tin (4 - 8 µm Sn) |
| metalen oppervlak contactbereik (coating) | Goud (0,8 - 1,4 µm Au) |
| metalen oppervlak contactbereik (tussenlaag) | nikkel (2 - 3 µm Ni) |
| Materiaal - behuizing | |
| Kleur (Behuizing) | zwart (9005) |
| Isolatiemateriaal | PA |
| isolatiemateriaalgroep | I |
| CTI volgens IEC 60112 | 600 |
| Brandbaarheidsklasse volgens UL 94 | V0 |
| Gloeidraad-ontvlambaarheidsnummer GWFI volgens EN 60695-2-12 | 850 |
| Gloeidraad-ontvlambaarheidstemperatuur GWIT volgens EN 60695-2-13 | 775 |
| Temperatuur van de kogeldruktest volgens EN 60695-10-2 | 125 °C |
| Materiaalgegevens - bedieningselement | |
| Kleur (Bedieningselement) | oranje (2003) |
| Isolatiemateriaal | PBT |
| isolatiemateriaalgroep | I |
| CTI volgens IEC 60112 | 600 |
| Brandbaarheidsklasse volgens UL 94 | V0 |
| Maatschets |
|
| Rastermaat | 5,08 mm |
| Breedte [b] | 60,35 mm |
| Hoogte [h] | 15 mm |
| Lengte [l] | 33,52 mm |
| Aanwijzing voor de bediening | COMBICON-connectoren zijn volgens DIN EN 61984 connectoren zonder schakelvermogen (COC). Bij gebruik volgens de voorschriften mogen zij alleen spanningsloos of onbelast worden ingestoken of losgenomen. |
| Omgevingsomstandigheden | |
| Omgevingstemperatuur (bedrijf) | -40 °C ... 100 °C (afhankelijk van de deratingcurve) |
| Omgevingstemperatuur (opslag/transport) | -40 °C ... 70 °C |
| Relatieve luchtvochtigheid (opslag/transport) | 30 % ... 70 % |
| omgevingstemperatuur (montage) | -5 °C ... 100 °C |
| Lucht- en kruipwegen | | |
| testspecificatie | DIN EN 60664-1 (VDE 0110-1):2008-01 |
| isolatiemateriaalgroep | I |
| Kruipstroomvastheid (DIN EN 60112 (VDE 0303-11)) | CTI 600 |
| nominale isolatiespanning (III/3) | 320 V |
| Nominale stootspanning (III/3) | 4 kV |
| minimale waarde van de luchtweg - niet-homogeen veld (III/3) | 3 mm |
| minimale waarde van de kruipweg (III/3) | 4 mm |
| nominale isolatiespanning (III/2) | 320 V |
| Nominale stootspanning (III/2) | 4 kV |
| minimale waarde van de luchtweg - niet-homogeen veld (III/2) | 3 mm |
| minimale waarde van de kruipweg (III/2) | 3 mm |
| nominale isolatiespanning (II/2) | 630 V |
| Nominale stootspanning (II/2) | 4 kV |
| minimale waarde van de luchtweg - niet-homogeen veld (II/2) | 3 mm |
| minimale waarde van de kruipweg (II/2) | 3,2 mm |
| verpakkingsmethode | verpakt in karton |
Compatibele producten
Uw voordelen
Vergulde contactplaatsen beveiligen de langdurig stabiele overdracht-kwaliteit
Geen gereedschap nodig, tijdbesparende push-in-aansluiting
Intuïtief bedienbaar door met kleur geaccentueerde bedieningsknop
snel en comfortabel testen via geïntegreerde testmogelijkheid
automatische vergrendeling en intuïtieve ontgrendeling door gekleurde lock & release-bedieningshendel
met MSTB 2,5-familie te combineren
