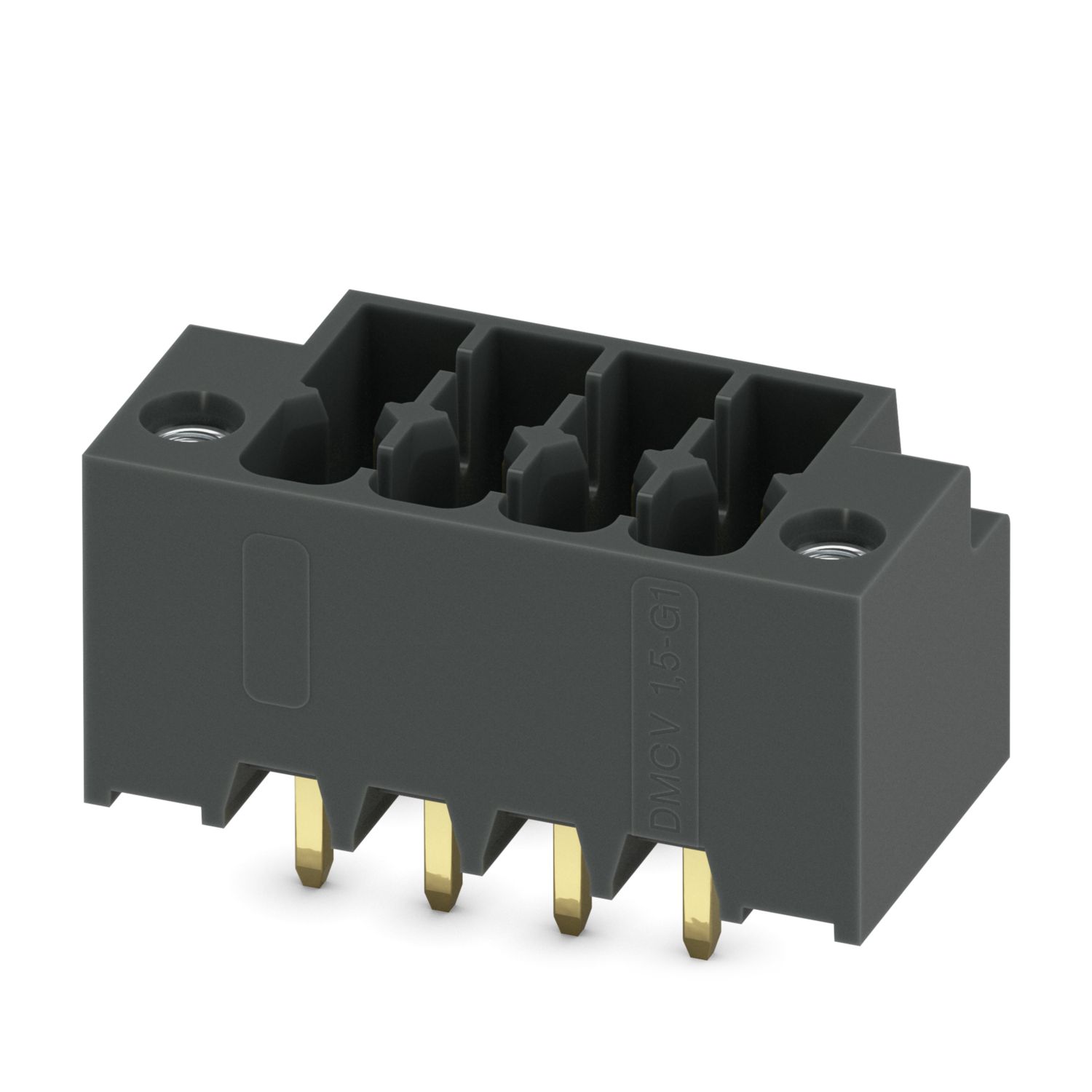

Basiselement voor printplaat, nominale doorsnede: 1,5 mm2, kleur: zwart, nominale stroom: 8 A, nominale spanning (III/2): 160 V, contactoppervlak: Au, type contactaansluiting: Stift, aantal rijen: 2, aantal polen: 4, artikelfamilie: DMCV 1,5/..-G1F-THR, rastermaat: 3,5 mm, montage: THR-solderen / golfsolderen, pin-lay-out: lineaire pinning, stiftlengte [P]: 2 mm, aantal soldeerpinnen per potentiaal: 1, steeksysteem: COMBICON DFMC 1,5, Uitlijning poolbeeld: Standaard, vergrendeling: Lock-and-release-vergrendeling, bevestigingsmethode: Lock & release, verpakkingsmethode: verpakt in karton
| Producttype | Basiselement voor printplaat |
| Productfamilie | DMCV 1,5/..-G1F-THR |
| Productlijn | COMBICON Connectors S |
| aantal polen | 4 |
| Rastermaat | 3,5 mm |
| Aantal rijen | 2 |
| pinlay-out | lineaire pinning |
| Aantal soldeerpinnen per potentiaal | 1 |
| Eigenschappen | |
| nominale stroom IN | 8 A |
| nominale spanning UN | 160 V |
| Contactweerstand | 1,9 mΩ |
| Nominale spanning (III/3) | 160 V |
| teststootspanning (III/3) | 2,5 kV |
| nominale spanning (III/2) | 160 V |
| teststootspanning (III/2) | 2,5 kV |
| Nominale spanning (II/2) | 250 V |
| teststootspanning (II/2) | 2,5 kV |
| montagetechniek | THR-solderen / golfsolderen |
| pinlay-out | lineaire pinning |
| Flens | |
| Aanhaalmoment | 0,2 Nm |
| Verwerkingsvoorschriften | |
| proces | reflow-/golfsolderen |
| Moisture Sensitive Level | MSL 1 |
| Classification Temperature Tc | 260 °C |
| reflow-soldeercycli | 3 |
| Materiaal - contakt | |
| Opmerking | WEEE/RoHS-conform, whisker-vrij volgens IEC 60068-2-82/JEDEC JESD 201 |
| materiaal contact | Cu-legering |
| Oppervlakte-toestand | gedeeltelijk verguld |
| metalen oppervlak contactbereik (coating) | Goud (0,8 - 1,4 µm Au) |
| metalen oppervlak contactbereik (tussenlaag) | nikkel (2 - 4 µm Ni) |
| metalen oppervlak soldeerbereik (coating) | tin (3 - 5 µm Sn) |
| metalen oppervlak soldeerbereik (tussenlaag) | nikkel (2 - 4 µm Ni) |
| Materiaal - behuizing | |
| Kleur (Behuizing) | zwart (9005) |
| Isolatiemateriaal | LCP |
| isolatiemateriaalgroep | IIIa |
| CTI volgens IEC 60112 | 175 |
| Brandbaarheidsklasse volgens UL 94 | V0 |
| Maatschets |
|
| Rastermaat | 3,5 mm |
| Breedte [b] | 21 mm |
| Hoogte [h] | 12 mm |
| Lengte [l] | 10,6 mm |
| Bouwhoogte | 10 mm |
| Soldeerstiftlengte [P] | 2 mm |
| Stiftafmetingen | 0,8 x 0,8 mm |
| Printplaatontwerp | |
| printgatdiameter | 1,4 mm |
| visuele inspectie | |
| testspecificatie | DIN EN 60512-1-1:2003-01 |
| resultaat | Test doorstaan |
| inspectie afmetingen | |
| testspecificatie | DIN EN 60512-1-2:2003-01 |
| resultaat | Test doorstaan |
| Bestendigheid van opschriften | |
| testspecificatie | DIN EN 60068-2-70:1996-07 |
| resultaat | Test doorstaan |
| polarisatie en codering | |
| testspecificatie | DIN EN 60512-13-5:2006-11 |
| resultaat | Test doorstaan |
| contacthouder in gebruik | |
| testspecificatie | DIN EN 60512-15-1:2009-03 |
| contactstabiliteit in toepassing eis >20 N |
Test doorstaan |
| steek- en trekkrachten | |
| resultaat | Test doorstaan |
| Aantal cycli | 100 |
| steekkracht per pool ca. | 2 N |
| trekkracht per pool ca. | 1 N |
| thermische test | testgroep C | |
| testspecificatie | DIN EN 60512-5-1:2003-01 |
| getest aantal polen | 15 |
| isolatieweerstand | |
| testspecificatie | DIN EN 60512-3-1:2003-01 |
| isolatieweerstand naast elkaar gemonteerde polen | > 5 MΩ |
| Lucht- en kruipwegen | | |
| testspecificatie | DIN EN 60664-1 (VDE 0110-1):2008-01 |
| isolatiemateriaalgroep | IIIa |
| Kruipstroomvastheid (DIN EN 60112 (VDE 0303-11)) | CTI 175 |
| nominale isolatiespanning (III/3) | 160 V |
| Nominale stootspanning (III/3) | 2,5 kV |
| minimale waarde van de luchtweg - niet-homogeen veld (III/3) | 1,5 mm |
| minimale waarde van de kruipweg (III/3) | 2,5 mm |
| nominale isolatiespanning (III/2) | 160 V |
| Nominale stootspanning (III/2) | 2,5 kV |
| minimale waarde van de luchtweg - niet-homogeen veld (III/2) | 1,5 mm |
| minimale waarde van de kruipweg (III/2) | 1,6 mm |
| nominale isolatiespanning (II/2) | 250 V |
| Nominale stootspanning (II/2) | 2,5 kV |
| minimale waarde van de luchtweg - niet-homogeen veld (II/2) | 1,5 mm |
| minimale waarde van de kruipweg (II/2) | 2,5 mm |
| Trillingstest | |
| testspecificatie | DIN EN 60068-2-6 (VDE 0468-2-6):2008-10 |
| frequentie | 10 - 500 - 10 Hz |
| sweep-snelheid | 1 octaaf/min. |
| amplitude | 0,35 mm (10 Hz ... 60,1 Hz) |
| Versnelling | 5g (60,1 Hz ... 500 Hz) |
| testduur per as | 2 h |
| testrichtingen | X-, Y- en Z-as |
| levensduurtest | |
| testspecificatie | DIN EN 60512-9-1 (VDE 0687-512-9-1):2010-12 |
| piekstootspanning op zeeniveau | 2,95 kV |
| isolatieweerstand R1 | 1,9 mΩ |
| isolatieweerstand R2 | 2,1 mΩ |
| steekcycli | 100 |
| isolatieweerstand naast elkaar gemonteerde polen | > 5 MΩ |
| klimaattest | |
| testspecificatie | DIN 50018:2013-05 |
| corrosiebelasting | 1,0 dm3 SO2 op 300 dm3/40 °C/1 cyclus |
| warmtebelasting | 100 °C/168 h |
| piekwisselspanning | 1,39 kV |
| Schokken | |
| testspecificatie | DIN EN 60068-2-27 (VDE 0468-2-27):2010-02 |
| schokvorm | halfsinusvormig |
| Versnelling | 30g |
| schokduur | 18 ms |
| testrichtingen | X-, Y- en Z-as (pos. en neg.) |
| Omgevingsomstandigheden | |
| Omgevingstemperatuur (bedrijf) | -40 °C ... 100 °C (afhankelijk van de deratingcurve) |
| Omgevingstemperatuur (opslag/transport) | -40 °C ... 70 °C |
| Relatieve luchtvochtigheid (opslag/transport) | 30 % ... 70 % |
| omgevingstemperatuur (montage) | -5 °C ... 100 °C |
| verpakkingsmethode | verpakt in karton |
| Nominale spanning UN | Nominale stroom IN | Doorsnede AWG | Doorsnede mm2 | |
|---|---|---|---|---|
| B | ||||
| 300 V | 8 A | |||
| C | ||||
| 50 V | 8 A | |||
| D | ||||
| 300 V | 8 A | |||
| Nominale spanning UN | Nominale stroom IN | Doorsnede AWG | Doorsnede mm2 | |
|---|---|---|---|---|
| keine | ||||
| 160 V | 8 A | |||
