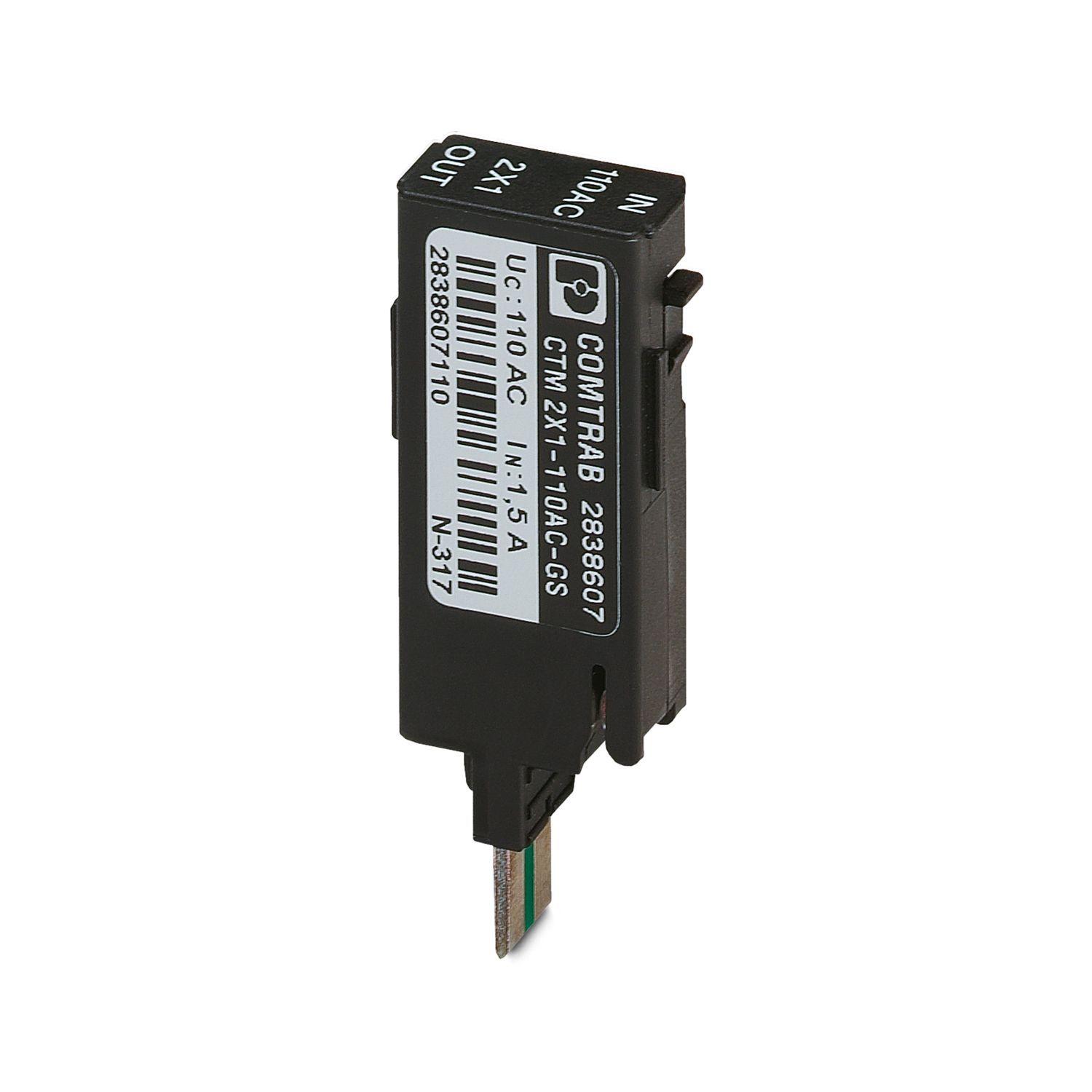

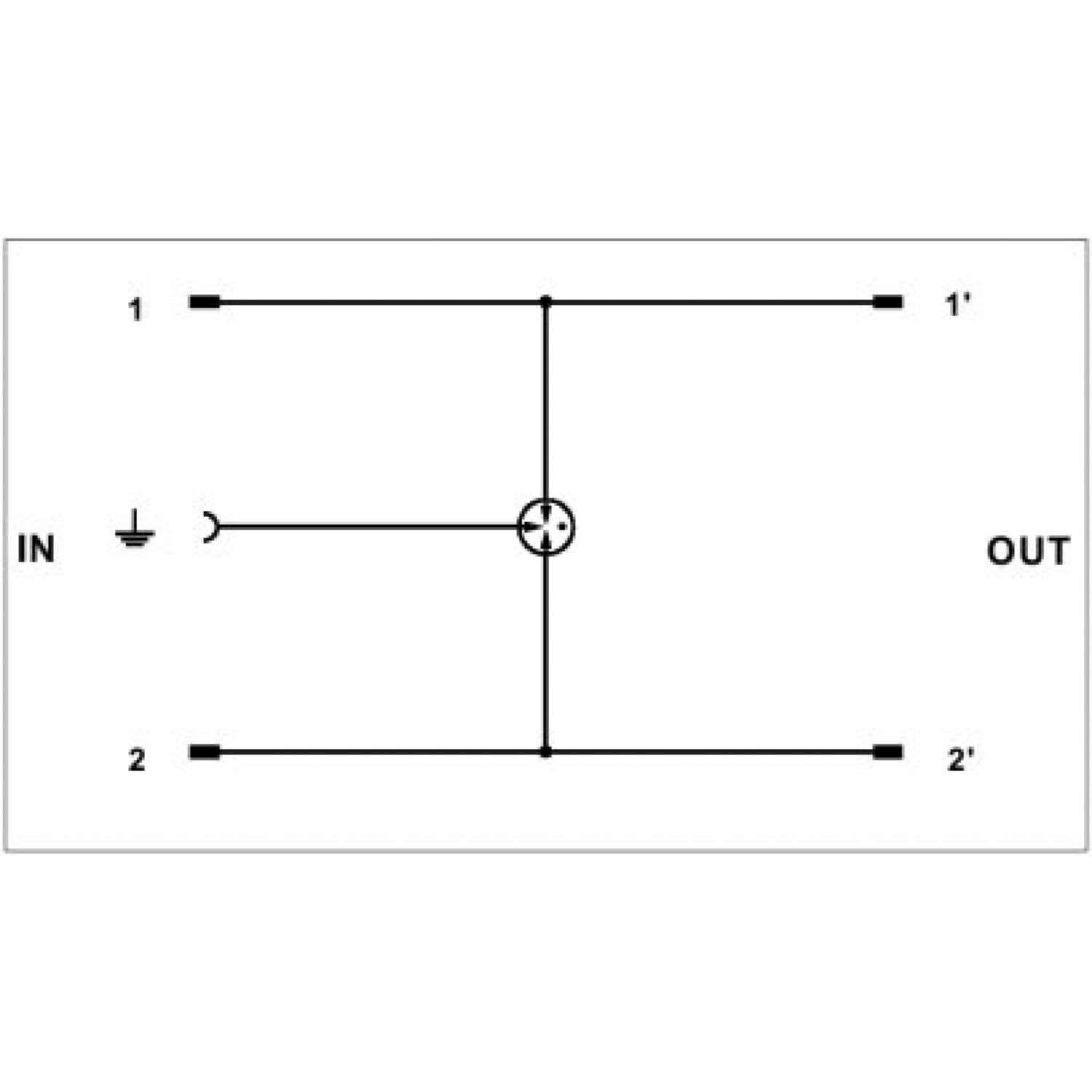

CTM 2X1-110AC-GS
-
Overspanningsbeveiligingssteker
2838607
Beveiligingssteker CTM met grofbeveiliging voor 2-draads, éénzijdig geaarde signaalcircuits, nominale spanning: 110 V AC
Voor de werking van dit artikel zijn aanvullende artikelen nodig.
Naar het noodzakelijke toebehoren
Productdetails
| IEC-testklasse | B2 |
| C1 | |
| C2 | |
| C3 | |
| D1 | |
| VDE-klasse: | B2 |
| C1 | |
| C2 | |
| C3 | |
| D1 | |
| bouwvorm | LSA-PLUS-moduul |
| aantal polen | 2 |
| afleider testbaar met CHECKMASTER vanaf software-update: | vanaf SW-rev. 1.12 |
| aderparen per moduul | 1 |
| Isolatie-eigenschappen | |
| Overspanningscategorie | II |
| Vervuilingsgraad | 2 |
| nominale spanning UN | 110 V AC |
| Aansluitmethode | steekbaar in COMTRAB-TERMIBLOCK en LSA-PLUS-scheidings- en schakelstroken |
| Maatschets |
|
| Breedte | 9,5 mm |
| Hoogte | 21 mm |
| diepte | 53,5 mm |
| Brandbaarheidsklasse volgens UL 94 | V0 |
| materiaal behuizing | PA |
| Mechanische gegevens | |
| open zijwand | Nee |
| signaalrichting | Line-Line & Line-Earth Ground |
| Max. continue spanning UC | ± 180 V DC |
| Nominale stroom | 1,5 A (25 °C) |
| Effectieve bedrijfsstroom IC bij UC | ≤ 1 µA |
| aardstroom IPE | ≤ 2 µA |
| nominale afleidstootstroom In (8/20) µs (ader/ader) | 5 kA |
| nominale afleidstootstroom In (8/20) µs (ader-aarde) | 5 kA |
| Totaalafleidstootstroom ITotal (8/20) µs | 10 kA |
| Totaalafleidstootstroom ITotal (10/350) µs | 2,5 kA |
| max. afleidstootstroom Imax (8/20) µs (ader-aarde) | 10 kA (totaal) |
| nom. impulsstroom Ian (10/1000)µs (ader-ader) | 100 A |
| 100 A | |
| uitgangsspanningsbegrenzing bij 1 kV/µs (ader-ader) spike | ≤ 1 kV |
| uitgangsspanningsbegrenzing bij 1 kV/µs (ader-aarde) spike | ≤ 800 V |
| restspanning bij In (ader-ader) | ≤ 100 V |
| restspanning bij In (ader-aarde) | ≤ 60 V |
| restspanning bij Ian (10/1000) µs (ader-ader) | ≤ 30 V |
| restspanning bij Ian (10/1000) µs (ader-aarde) | ≤ 15 V |
| beveiligingsniveau Up (ader-ader) | ≤ 1 kV (C2 - 10 kV / 5 kA, transiënt) |
| ≤ 100 V (C2 - 10 kV / 5 kA, statisch) | |
| ≤ 1 kV (C3 - 7,5 kV / 100 A, transiënt) | |
| ≤ 30 V (C3 - 7,5 kV / 100 A, statisch) | |
| beveiligingsniveau Up (ader-aarde) | ≤ 800 V (C2 - 10 kV / 5 kA, transiënt) |
| ≤ 60 V (C2 - 10 kV / 5 kA, statisch) | |
| ≤ 800 V (C3 - 7,5 kV / 100 A, transiënt) | |
| ≤ 15 V (C3 - 7,5 kV / 100 A, statisch) | |
| Aanspreektijd tA (ader-ader) | ≤ 100 ns |
| aanspreektijd tA (ader-aarde) | ≤ 100 ns |
| tussenschakeldemping aE, asymm. | 0,1 dB (tot 100 MHz, 100-Ω-systeem) |
| Grensfrequentie fg (3 dB), asymm. (PE) in het 100-Ohm-systeem | > 100 MHz |
| Capaciteit (ader-ader) | 10 pF (f = 1 MHz / VR = 0 V) |
| Capaciteit (ader-aarde) | 10 pF (f = 1 MHz / VR = 0 V) |
| Stootstroomvastheid (ader-aarde) | C2 - 4 kV / 2 kA |
| C3 - 100 A | |
| B2 - 4 kV / 100 A | |
| D1 - 1 kA | |
| wisselstroomvastheid (ader-aarde) | 5 A - 1 s |
| Omgevingsomstandigheden | |
| beschermklasse | IP20 |
| omgevingstemperatuur (bedrijf) | -25 °C ... 75 °C |
| VDE-klasse: | B2 |
| C1 | |
| C2 | |
| C3 | |
| D1 | |
| Lucht- en kruipwegen | |
| normen / bepalingen | DIN VDE 0110-1 / IEC 60664-1 |
| Normen specificatie informatietechniek | |
| normen / bepalingen | IEC 61643-1 |
| IEC 61643-1 | |
| montagetechniek | op CT-TERMIBLOCK en LSA-PLUS-scheidingsstrook |
