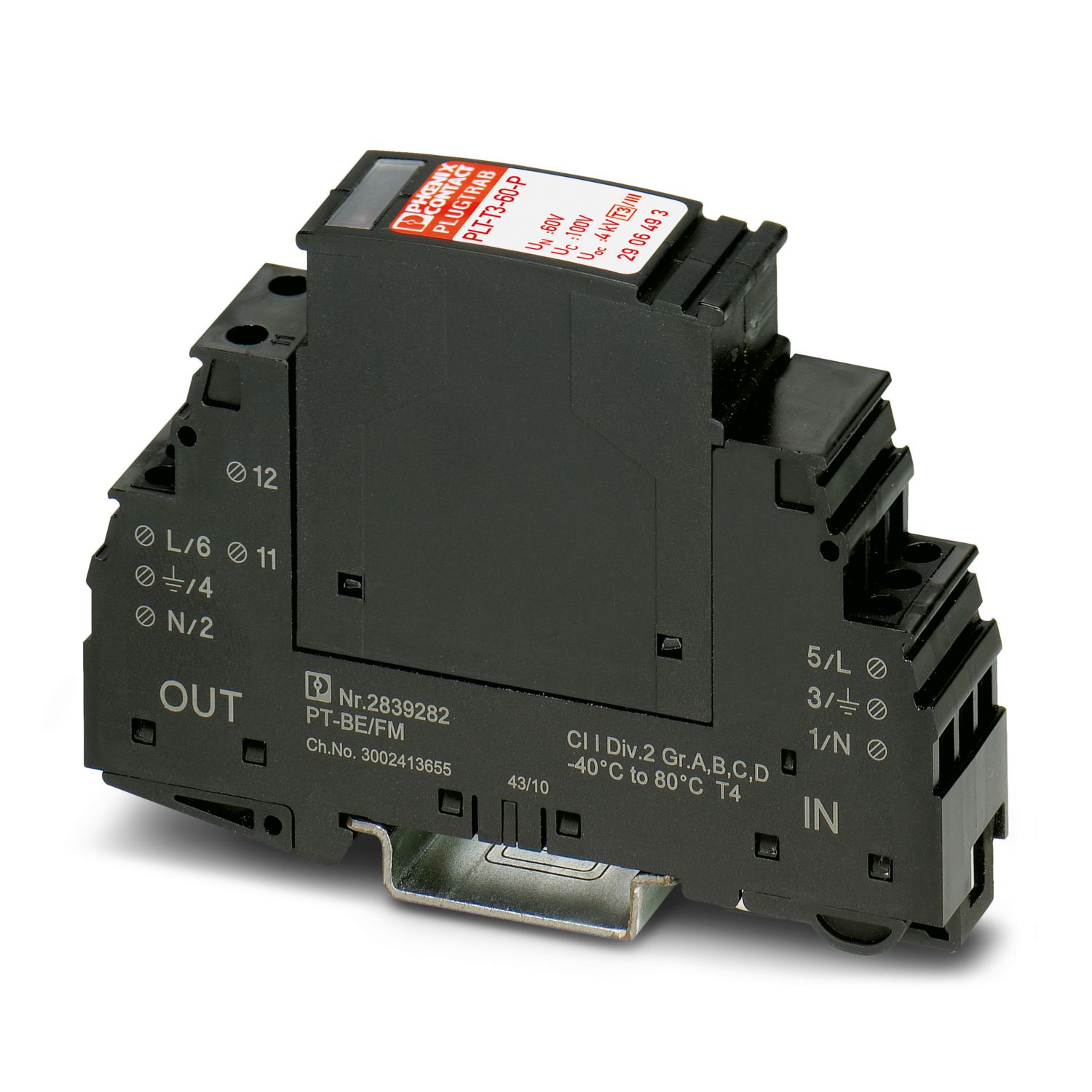

PLT-T3-60-FM
-
Overspanningsbeveiligingsmodule Type 3
2906488
Steekbare apparaatbeveiliging, overeenkomstig Type 3 / Class III, voor 1-fase voedingsnetten met gescheiden N en PE (3-draadssysteem: L1, N, PE), met meldcontact.
Productdetails
| Algemeen | |
| Opmerking | PLT-T3-60-FM mag niet in DC-toepassingen met geaarde pluspool worden gebruikt. |
| Producttype | Apparaatbeveiliging |
| Voedingssysteem IEC | TT |
| bouwvorm | moduul voor railmontage, tweedelig steekbaar |
| aantal polen | 2 |
| melding overspanningsbeveiliging defect | optisch, meldcontact |
| Isolatie-eigenschappen | |
| Overspanningscategorie | III |
| Vervuilingsgraad | 2 |
| IEC-testklasse | III |
| T3 | |
| EN-type | T3 |
| Aantal poorten | One |
| Weergave / afstandsmelding | |
| Benaming aansluiting | defectmeldcontact |
| schakelfunctie | verbreekcontact |
| bedrijfsspanning | 250 V AC |
| 125 V DC (200 mA DC) | |
| bedrijfsstroom | 3 A AC |
| 1 A DC (30 V DC) | |
| Aansluitmethode | schroefaansluiting |
| schroefdraad | M3 |
| Aanhaalmoment | 0,8 Nm |
| Aderdoorsnede soepel | 0,2 mm² ... 2,5 mm² |
| Aderdoorsnede massief | 0,2 mm² ... 4 mm² |
| Aderdoorsnede AWG | 24 ... 12 |
| Maatschets |
|
| Breedte | 17,7 mm |
| Hoogte | 90 mm |
| diepte | 65,5 mm |
| Deeleenheid | 1 TE |
| Brandbaarheidsklasse volgens UL 94 | V-0 |
| CTI-waarde van het materiaal | 600 |
| Isolatiemateriaal | PA 6.6 |
| materiaal behuizing | PA 6.6 |
| beveiligingscircuits | L-N |
| L-PE | |
| N-PE | |
| (L+) - (L-) | |
| (L+/L-) - PE | |
| signaalrichting | 1L-N & N-PE |
| nominale spanning UN | 60 V AC (TN-S) |
| nominale frequentie fN | 50 Hz (60 Hz) |
| Max. continue spanning UC | 100 V AC |
| 80 V DC | |
| Nominale belastingsstroom IL | 16 A AC (bij 63 °C) |
| 10 A DC | |
| aardstroom IPE | ≤ 5 µA |
| standby vermogensopname PC | ≤ 180 mVA |
| referentiespanning UREF | 66 V AC |
| nominale afleidstootstroom In (8/20) µs | 2 kA |
| gecombineerde impuls UOC | 4 kV |
| beveiligingsniveau Up (L-N) | ≤ 0,4 kV |
| Beveiligingsniveau Up (L-PE) | ≤ 0,7 kV |
| Beveiligingsniveau Up (N-PE) | ≤ 0,7 kV |
| restspanning bij Iamax (L-N) | ≤ 0,42 kV (bij In) |
| restspanning bij Iamax (L-PE) | ≤ 0,25 kV (bij In) |
| restspanning bij Iamax (N-PE) | ≤ 0,25 kV (bij In) |
| TOV-gedrag bij UT (L-N) | 105 V AC (5 s / withstand mode) |
| TOV-gedrag bij UT (L-PE) | 105 V AC (5 s / withstand mode) |
| aanspreektijd tA (L-N) | ≤ 25 ns |
| aanspreektijd tA (L-PE) | ≤ 100 ns |
| aanspreektijd tA (N-PE) | ≤ 100 ns |
| kortsluitvastheid ISCCR | 1,5 kA AC |
| 1 kA DC | |
| Maximale voorzekering bij aftakking | 16 A AC (B) |
| 10 A DC (gG) |
| Omgevingsomstandigheden | |
| beschermklasse | IP20 |
| omgevingstemperatuur (bedrijf) | -40 °C ... 80 °C |
| Omgevingstemperatuur (opslag/transport) | -40 °C ... 80 °C |
| hoogtepositie | ≤ 2000 m (amsl) |
| Toelaatbare luchtvochtigheid (bedrijf) | 5 % ... 95 % |
| UL-specificaties | |
| maximale continue spanning MCOV | 100 V AC |
| nominale afleidstootstroom In | 2 kA |
| beveiligingscircuits | L-N |
| L-G | |
| N-G | |
| Energieverdelingssysteem | Single phase |
| nominale frequentie | 50/60 Hz |
| gemeten begrenzingsspanning MLV (L-N) | 500 V |
| gemeten begrenzingsspanning MLV (L-G) | 900 V |
| gemeten begrenzingsspanning MLV (N-G) | 900 V |
| SPD-type | 4CA |
| UL-aansluitgegevens | |
| Aanhaalmoment | 5 lbf-in. ... 7 lbf-in. |
| Aderdoorsnede AWG | 14 ... 12 |
| normen/bepalingen | EN 61643-11 |
| Opmerking | 2012 |
| montagetechniek | montagerail: 35 mm |
