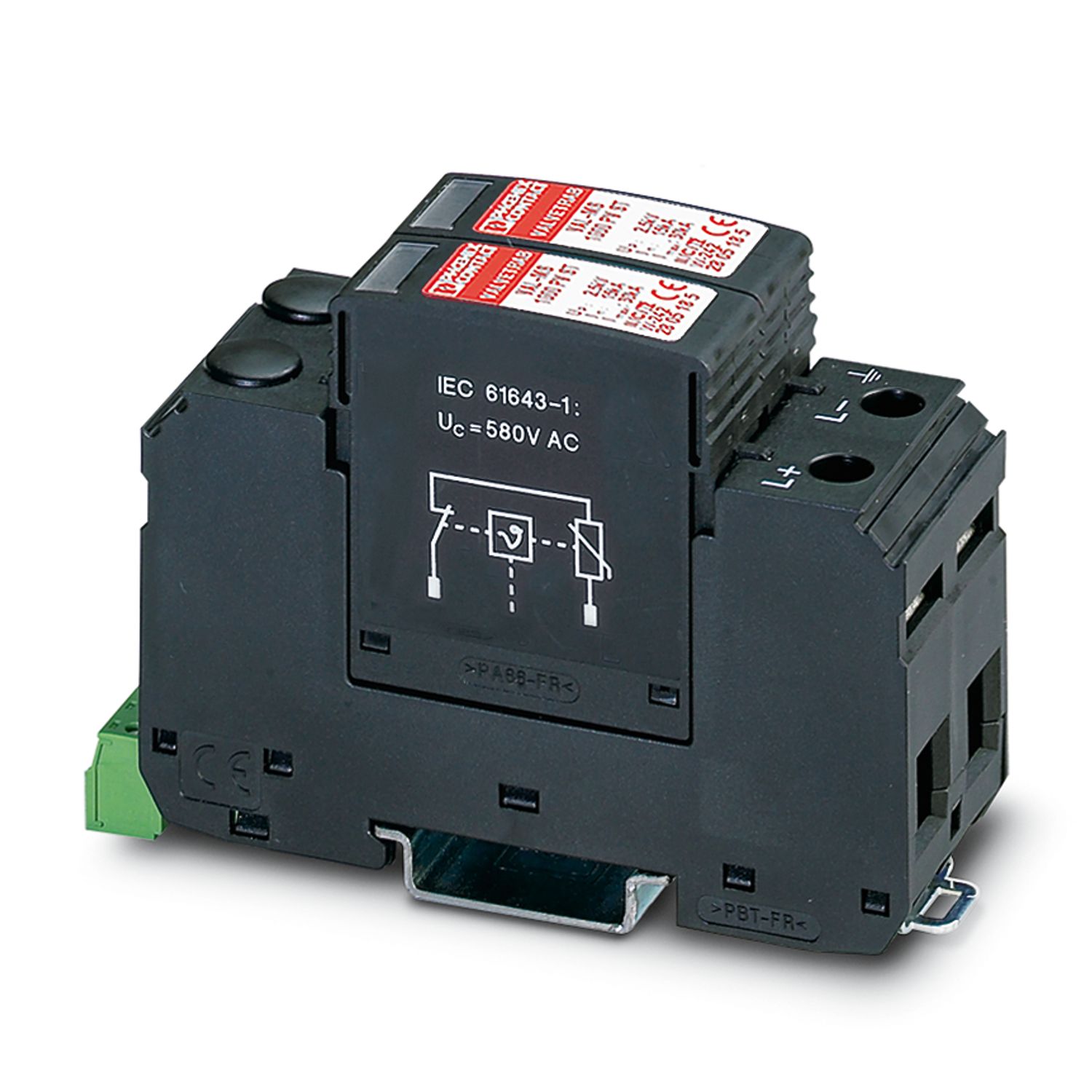

VAL-MS 1000DC/1+V-FM
-
Overspanningsbeveiligingsmodule Type 2
2804490

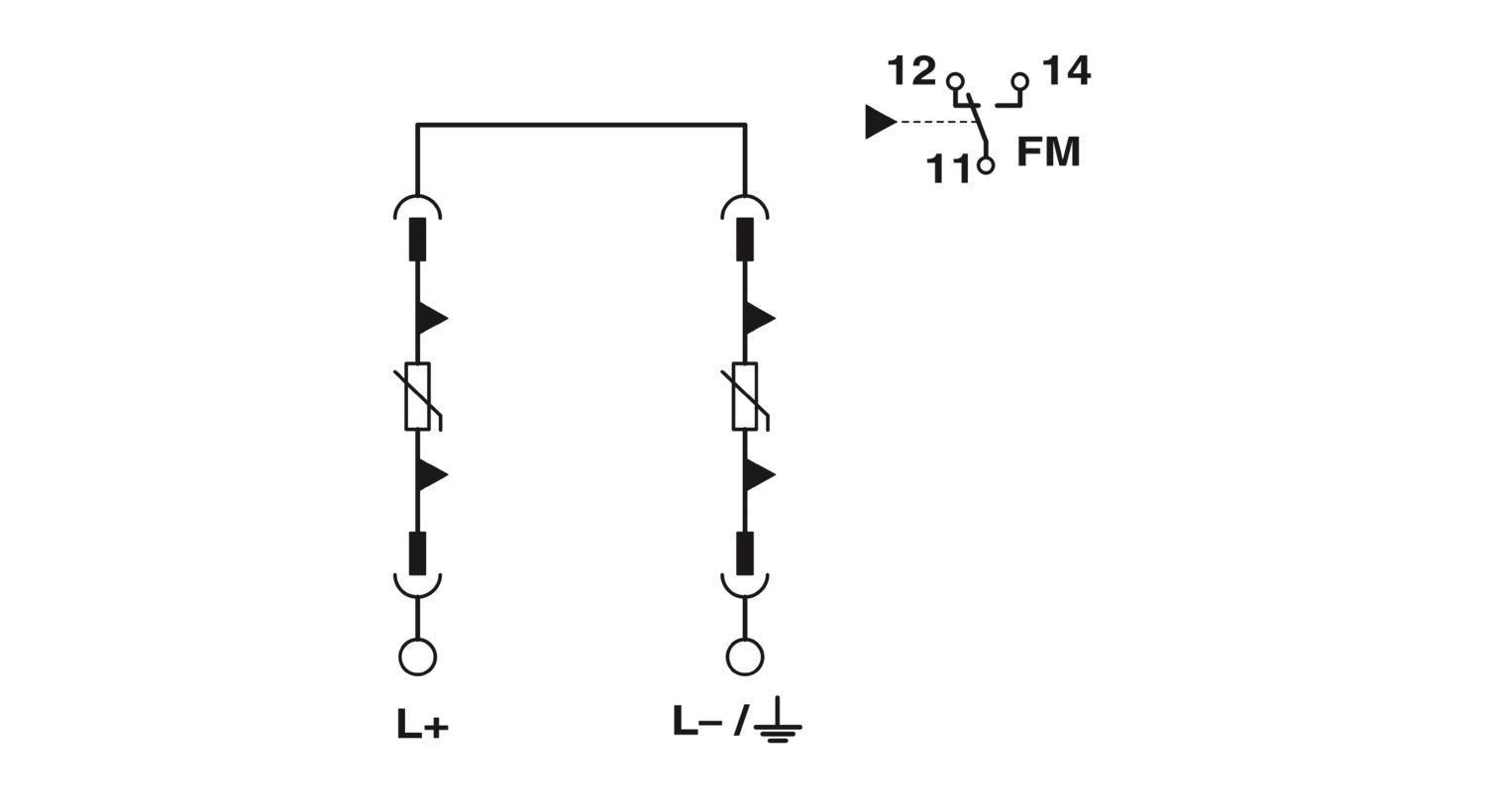

Overspanningsbeveiliging voor 2-polige zonder zekering geaarde gelijkspanningssystemen 1000 V DC, voor railmontage, 2-polig basiselement (L+, L-, aarde) met meldcontact, twee steekbare thermisch bewaakte varistoren, statusmelding op elke steker
Productdetails
| Producttype | PV-afleider |
| Productfamilie | VALVETRAB MS |
| IEC-testklasse | II |
| EN-type | T2 |
| bouwvorm | moduul voor railmontage, tweedelig steekbaar |
| aantal polen | 2 |
| melding overspanningsbeveiliging defect | optisch, meldcontact |
| nominale spanning UN | 1000 V DC (nullastspanning UOC) |
| Weergave / afstandsmelding | |
| schakelfunctie | wisselcontact 1-polig |
| max. bedrijfsspanning Umax AC | 250 V AC |
| max. bedrijfsstroom Imax | 1,5 A AC (250 V AC) |
| 1,5 A DC (30 V DC) | |
| Aansluitmethode | schroefaansluiting |
| schroefdraad | M5 |
| min. aandraaimoment | 4,5 Nm |
| Aanhaalmoment | 30 lbf-in. (UL) |
| Striplengte | 16 mm |
| Min. aderdoorsnede soepel | 1,5 mm² |
| Max. aderdoorsnede soepel | 25 mm² |
| Min. aderdoorsnede massief | 1,5 mm² |
| Max. aderdoorsnede massief | 35 mm² |
| Aderdoorsnede AWG | 10 ... 2 (UL) |
| Aansluitmethode | MC 1,5/3 |
| schroefdraad | M2 |
| min. aandraaimoment | 0,25 Nm |
| Aanhaalmoment | 4 lbf-in. (UL) |
| Striplengte | 7 mm |
| Min. aderdoorsnede soepel | 0,14 mm² |
| Max. aderdoorsnede soepel | 1,5 mm² |
| Min. aderdoorsnede massief | 0,14 mm² |
| Max. aderdoorsnede massief | 1,5 mm² |
| Aderdoorsnede AWG | 30 ... 14 (UL) |
| Maatschets |
|
| Breedte | 35,6 mm |
| Hoogte | 99 mm |
| diepte | 65,5 mm |
| Deeleenheid | 2 TE |
| Brandbaarheidsklasse volgens UL 94 | V0 |
| materiaal behuizing | PBT/PA |
| Mechanische gegevens | |
| open zijwand | Nee |
| signaalrichting | (L+)-(L-) |
| Maximale continue spanning UC | 1000 V DC |
| maximale continue spanning UC (L+) - (L-) | 1000 V DC |
| Nominale belastingsstroom IL | ≤ 80 A DC |
| aardstroom IPE | ≤ 20 µA |
| standby vermogensopname PC | ≤ 20 mW |
| nominale afleidstootstroom In (8/20) µs | 15 kA |
| nominale afleidstootstroom In (8/20) µs (L-L) | 15 kA |
| maximale afleidstootstroom Imax (8/20) µs | 30 kA |
| maximale afleidstootstroom Imax (8/20) µs (L-L) | 30 kA |
| beveiligingsniveau Up | ≤ 5 kV |
| beveiligingsniveau Up (L+) - (L-) | ≤ 5 kV |
| aanspreektijd tA | ≤ 25 ns |
| aanspreektijd tA (L+) - (L-) | ≤ 25 ns |
| aanspreektijd tA (L+/L-) - PE | ≤ 25 ns |
| beveiligingsschakeling gelijkspanningszijde (DC) | |
| maximale afleidstootstroom Imax (8/20) µs | 30 kA |
| aanspreektijd tA | ≤ 25 ns |
| aanspreektijd tA (L+) - (L-) | ≤ 25 ns |
| aanspreektijd tA (L+/L-) - PE | ≤ 25 ns |
| nominale afleidstootstroom In (8/20) µs | 15 kA |
| Nominale belastingsstroom IL | ≤ 80 A DC |
| Kortsluitvastheid ISCPV | 80 A |
| aardstroom IPE | ≤ 20 µA |
| beveiligingsniveau Up | ≤ 5 kV |
| beveiligingsniveau Up (L+) - (L-) | ≤ 5 kV |
| standby vermogensopname PC | ≤ 20 mW |
| Omgevingsomstandigheden | |
| beschermklasse | IP20 |
| omgevingstemperatuur (bedrijf) | -40 °C ... 80 °C |
| Lucht- en kruipwegen | |
| normen / bepalingen | DIN EN 60664-1 / DIN EN 61643-11 |
| Normen | |
| normen / bepalingen | DIN EN 61643-11 |
| IEC 61643-1 | |
| IEC 60364-7-712 | |
| normen/bepalingen | DIN EN 61643-11 |
| Opmerking | 2002 |
| normen/bepalingen | IEC 61643-1 |
| Opmerking | 2005 |
| normen/bepalingen | IEC 60364-7-712 |
| Opmerking | 2002 |
| montagetechniek | montagerail: 35 mm |
