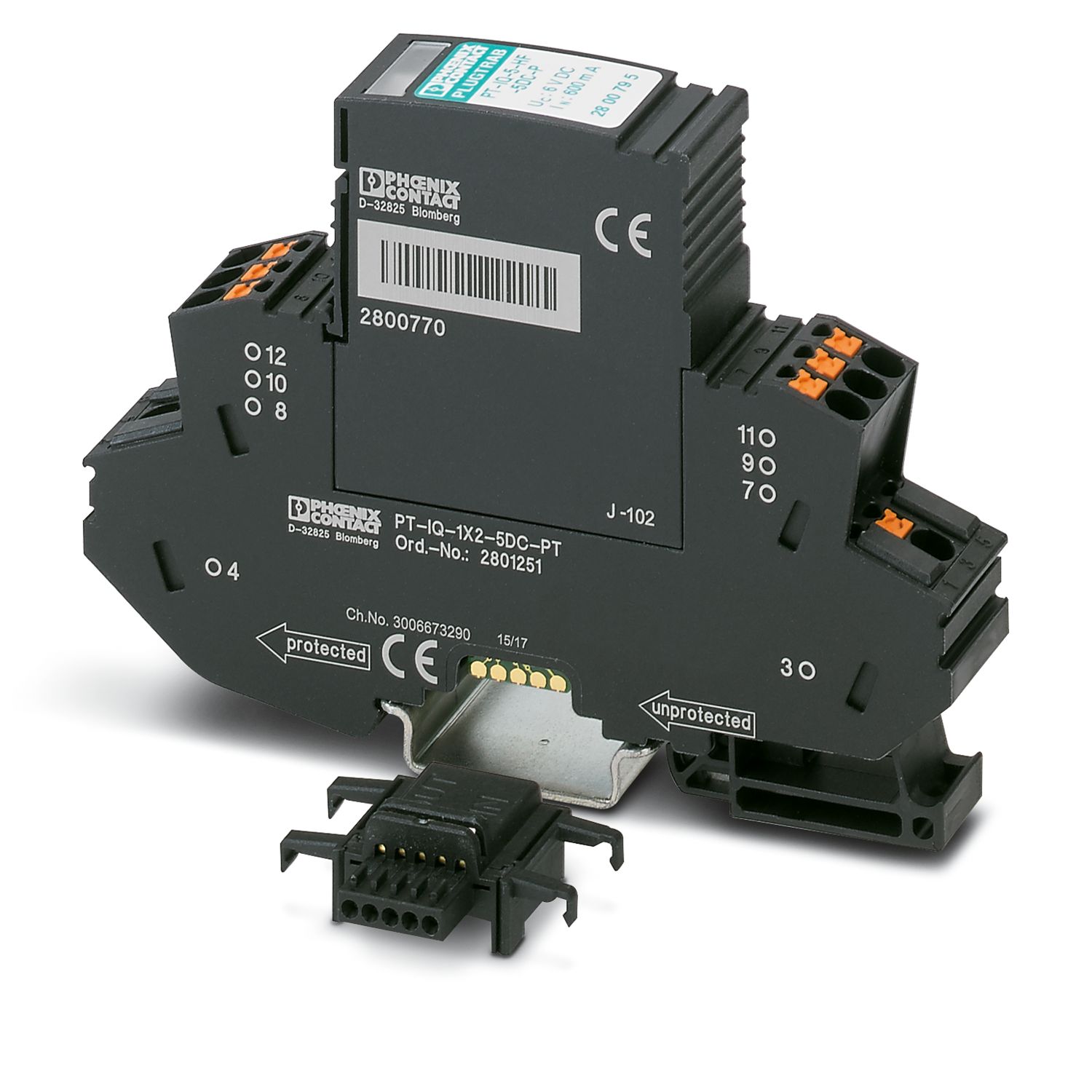

PT-IQ-1X2-5DC-PT
-
Overspanningsbeveiligingsmodule
2801251
Overspanningsbeveiliging, bestaande uit beveiligingssteker en basiselement, met geïntegreerde meertraps statusindicatie op de module voor een 2-aderig aardpotentiaalvrij gebruikt signaalcircuit. Kan worden gebruikt in veiligheidscircuits tot SIL 3.
Voor de werking van dit artikel zijn aanvullende artikelen nodig.
Naar het noodzakelijke toebehoren
Productdetails
| Algemeen | |
| Opmerking | De afstandsmelding alsmede de voeding van de montagerail-busverbinder worden bij het vastklikken van het moduul op de montagerail-busverbinder tot stand gebracht. |
| Producttype | Overspanningsbeveiliging voor de M&R-techniek |
| Productfamilie | PLUGTRAB IQ |
| IEC-testklasse | C1 |
| C2 | |
| C3 | |
| D1 | |
| bouwvorm | moduul voor railmontage, tweedelig steekbaar |
| melding overspanningsbeveiliging defect | optisch, meertraps |
| aderparen per moduul | 1 |
| Isolatie-eigenschappen | |
| Overspanningscategorie | III |
| Vervuilingsgraad | 2 |
| nominale spanning UN | 5 V DC |
| Aansluitmethode | Push-in-aansluiting |
| Aderdoorsnede soepel | 0,2 mm² ... 2,5 mm² |
| Aderdoorsnede massief | 0,2 mm² ... 4 mm² |
| Aderdoorsnede AWG | 24 ... 12 |
| Maatschets |
|
| Breedte | 17,7 mm |
| Hoogte | 109,3 mm |
| diepte | 77,5 mm (incl. montagerail 7,5 mm) |
| Deeleenheid | 1 TE |
| Brandbaarheidsklasse volgens UL 94 | V-0 |
| materiaal behuizing | PA 6.6 |
| Mechanische gegevens | |
| open zijwand | Nee |
| signaalrichting | Line-Line & Line-Signal Ground/Shield & optional Signal Ground/Shield-Earth Ground |
| Max. continue spanning UC | 6 V DC |
| 4 V AC | |
| Nominale stroom | 1000 mA (40 °C) |
| Effectieve bedrijfsstroom IC bij UC | ≤ 2 mA (in het signaalcircuit) |
| aardstroom IPE | ≤ 2 µA (per signaalcircuit) |
| nominale afleidstootstroom In (8/20) µs (ader/ader) | 10 kA |
| nominale afleidstootstroom In (8/20) µs (ader-aarde) | 10 kA |
| Impulsafleidstootstroom Iimp (10/350) µs (ader-aarde) | 2,5 kA |
| Totaalafleidstootstroom ITotal (8/20) µs | 20 kA |
| beveiligingsniveau Up (ader-ader) | ≤ 85 V (C1 - 1 kV / 500 A) |
| ≤ 110 V (C2 - 10 kV / 5 kA) | |
| ≤ 25 V (C3 - 25 A) | |
| ≤ 25 V (C3 - 50 A) | |
| beveiligingsniveau Up (ader-aarde) | ≤ 600 V (C1 - 1 kV / 500 A) |
| ≤ 750 V (C2 - 10 kV / 5 kA) | |
| ≤ 700 V (C3 - 25 A) | |
| ≤ 800 V (C3 - 50 A) | |
| beveiligingsniveau Up statisch (ader-ader) | ≤ 26 V (C1 - 1 kV / 500 A) |
| ≤ 70 V (C2 - 10 kV / 5 kA) | |
| beveiligingsniveau Up statisch (ader-aarde) | ≤ 60 V (C2 - 10 kV / 5 kA) |
| ≤ 40 V (C3 - 25 A) | |
| ≤ 100 V (C3 - 50 A) | |
| Aanspreektijd tA (ader-ader) | ≤ 1 ns |
| aanspreektijd tA (ader-aarde) | ≤ 100 ns |
| tussenschakeldemping aE, symm. | typ. 0,3 dB (≤ 40 kHz / 150 Ω) |
| Grensfrequentie fg (3 dB), symm. in het 150 Ω-systeem | typ. 300 kHz |
| Capaciteit (ader-ader) | typ. 7,5 nF |
| Weerstand per pad | 1,2 Ω ±5 % |
| melding overspanningsbeveiliging defect | optisch, meertraps |
| max. vereiste voorzekering | 1 A (FF) |
| Stootstroomvastheid (ader-ader) | C1 - 1 kV / 500 A |
| C2 - 10 kV / 5 kA | |
| C2 - 10 kA | |
| C3 - 50 A | |
| Stootstroomvastheid (ader-aarde) | C1 - 1 kV / 500 A |
| C2 - 10 kV / 5 kA | |
| C2 - 10 kA | |
| C3 - 100 A | |
| D1 - 2,5 kA | |
| Impuls-resettijd (ader-ader) | ≤ 10 ms |
| Impuls-resettijd (ader-aarde) | ≤ 10 ms |
| Omgevingsomstandigheden | |
| beschermklasse | IP20 |
| omgevingstemperatuur (bedrijf) | -40 °C ... 70 °C |
| Omgevingstemperatuur (opslag/transport) | -40 °C ... 85 °C |
| hoogtepositie | ≤ 4000 m (amsl) |
| normen/bepalingen | IEC 61643-21 |
| Opmerking | 2000 + A1:2008 + A2:2012 |
| normen/bepalingen | EN 61643-21 |
| Opmerking | 2001 + A1:2009 + A2:2013 |
| normen/bepalingen | EN 61000-6-3 |
| Opmerking | 2007 + A1:2011 |
| normen/bepalingen | EN 61000-6-2 |
| Opmerking | 2005 |
| montagetechniek | montagerail: 35 mm |
