EMM W3/ 5-500 EX - Motormanagement - 2963682

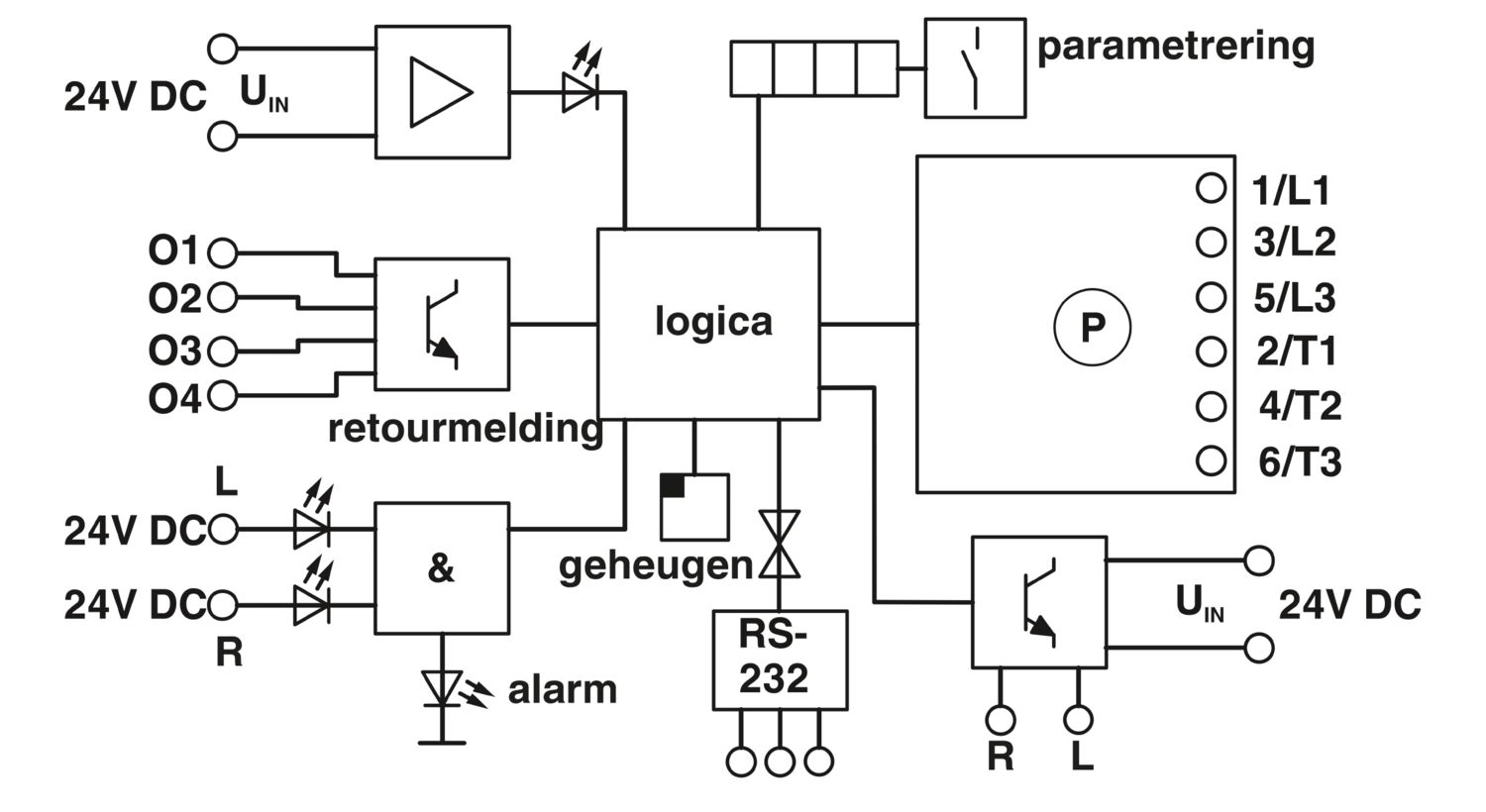

Artikeleigenschappen

Producttype	Elektronische motormanagers
Bedrijfstoestand	100 % ED

Elektrische eigenschappen

Aantal fasen	3
netsoort	3-fase
Testspanning ingang/uitgang	2,5 kV
Voeding
benaming ingang	moduulvoeding
nominale voedingsspanning	24 V DC
voedingsspanningsbereik heeft betrekking op U_VN	0,8 ... 1,2
ruststroom	80 mA
stroomopname	80 mA
beveiligingsschakeling	polariteitsbeveiliging; in serie geschakelde polariteitsdiode
beveiligingsschakeling		overspanningsbeveiliging
bedrijfsspanningsindicatie	led groen
Foutindicatie	led rood
statusindicatie	led (geel)
Voeding
benaming ingang	voedingsspanning voor 2 A-digitale uitgangen
nominale voedingsspanning	24 V DC ±20 %
Nominale ingangsspanning U_N	24 V DC ±20 %
ingangsspanningsbereik heeft betrekking op U_N	0,8 ... 1,2
ingangsspanningsbereik heeft betrekking op U_N		0,8 ... 1,2
typische ingangsstroom bij U_N	2 A

Ingangsgegevens

Besturen
benaming ingang	stuuringang rechts / links
Nominale ingangsspanning U_N	24 V DC
ingangsspanningsbereik heeft betrekking op U_N	0,8 ... 1,2
ingangsspanningsbereik heeft betrekking op U_N		0,8 ... 1,2
typische ingangsstroom bij U_N	7 mA
stroomopname	7 mA
reactietijd tijdens normale werking	< 25 ms
inschakeltijd typ.	< 25 ms
uitschakeltijd typ.	< 25 ms
reactietijd tijdens normale werking	< 25 ms
statusindicatie	gele led "rechtsom" (R), gele led "linksom" (L)
meten
benaming ingang	spanningsmeetingang V1, V2, V3
netfrequentie	45 Hz
netfrequentie		65 Hz
typische ingangsstroom bij U_N	6 mA AC (bij 550 V AC, per kabel)
stroomopname	6 mA (bij 550 V AC)
beveiligingsschakeling	overspanningsbeveiliging
beveiligingsschakeling		RC-circuit; RC-circuit
meten
benaming ingang	stroommeetingang L1/T1, L2/T2, L3/T3
netfrequentie	50 Hz
netfrequentie		60 Hz
typische ingangsstroom bij U_N	max. 5 A
vermogensmeting
basisnauwkeurigheid	± 2 % (van de ingangswaarde, typ < ± 1 %, cosφ 0,7, tu 20 °C, I = 5 A)
vermogensbereik	0,1 kW ... 5 kW (x omzettingsverhouding externe stroomtransformator)
spanningsmeting/sterspanning
basisnauwkeurigheid	± 2 % (van de eindwaarde, typ < ±0,5 %)
spanningsbereik	0 V ... 318 V (aan virtueel sterpunt)
stroommeting
basisnauwkeurigheid	± 2 % (van de eindwaarde, typ < ±1 %)
stroombereik	0,25 A ... 5 A (x omzettingsverhouding externe stroomtransformator)
meting via	stroomtransformator voor elke fasestroom

Uitgangsgegevens

schakeluitgangen 2 A
nominale uitgangsspanning	24 V DC
nominaal uitgangsspanningsbereik (factor)	0,8 ... 1,2
continue belastingsstroom	2 A
beveiligingsschakeling	polariteitsbeveiliging
	overspanningsbeveiliging
	kortsluit- en overbelastingsvast
retourmeldcontacten O1-O4
Opmerking	De betekenis van de retourmeldingsuitgangen is vrij te parametreren, zie handleiding
Aantal uitgangen	4
nominale uitgangsspanning	U_VN - 1 V
continue belastingsstroom	50 mA

aansluitgegevens

Interfaces

Afmetingen

Materiaal

Kleur	groen (RAL 6021)

Omgevings- en levensduuromstandigheden

Omgevingsomstandigheden
beschermklasse	IP20
omgevingstemperatuur (bedrijf)	-20 °C ... 60 °C
Omgevingstemperatuur (opslag/transport)	-20 °C ... 70 °C

Normen en bepalingen

lucht- en kruipwegen tussen de stroomcircuits
normen / bepalingen	DIN EN 50178
	veilige scheiding
energiecentralerichtlijnen
normen / bepalingen	DWR 1300/ZXX01/DD/7080.8d
EMC-bepalingen
normen / bepalingen	EN 61000-6-2
	EN 61000-6-4

Montage

Montage-instructie	rijgbaar met afstand > 20 mm
Inbouwpositie	verticaal (montagerail horizontaal)

Artikelnummer	2963682
Verpakkingseenheid	1 Stuks
Minimale bestelhoeveelheid	1 Stuks
Productcode	DK7511
GTIN	4017918953096
Gewicht per stuk (inclusief verpakking)	388,1 g
Gewicht per stuk (exclusief verpakking)	262,32 g
Land van herkomst	DE

EMM W3/ 5-500 EX - Motormanagement

2963682

EU REACH SVHC
Aanduiding van REACH-kandidaatstof (CAS-nr.)	Geen stof met een massafractie van meer dan 0,1 %
