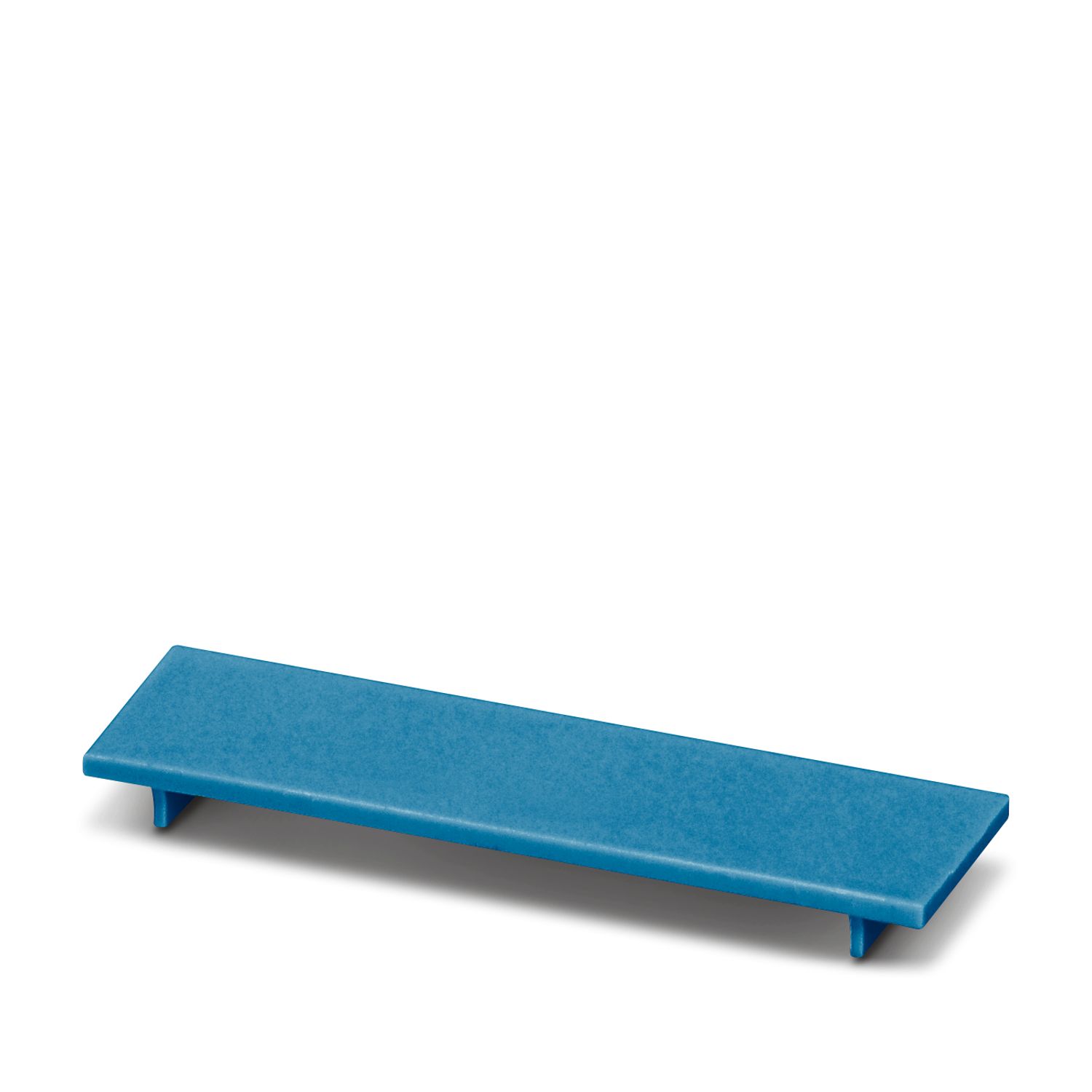

ME 17,5 PLATE-MSTBO BU - Inlegplaat - 2200411

Artikeleigenschappen

Producttype	Afdekking
Behuizingstype	Montagerailbehuizing
Behuizingsserie	ME
Ventilatieopening aanwezig	nee

Afmetingen

Materiaal

Kleur	blauw (RAL 5015)
Brandbaarheidsklasse volgens UL 94	V0
CTI volgens IEC 60112	600
materiaal behuizing	PA
Oppervlakte-toestand	onbehandeld

Omgevings- en levensduuromstandigheden

Trillingstest
testspecificatie	DIN EN 60068-2-6 (VDE 0468-2-6):2008-10
frequentie	10 - 150 - 10 Hz
sweep-snelheid	1 octaaf/min.
amplitude	0,15 mm (10 Hz ... 58,1 Hz)
Versnelling	2g (58,1 Hz ... 150 Hz)
testduur per as	2,5 h
testrichtingen	X-, Y- en Z-as
Gloeidraadtest
testspecificatie	DIN EN 60695-2-11 (VDE 0471-2-11):2014-11
temperatuur	850 °C
inwerkingsduur	30 s
warmtebestendigheid/kogeldruktest
testspecificatie	DIN EN 60695-10-2 (VDE 0471-10-2):2016-01
temperatuur	125 °C
Testduur	1 h
kracht	20 N
mechanische bestendigheid/valtrommel
testspecificatie	DIN EN 60998-1 (VDE 0613-1):2005-03
valhoogte	50 cm
frequentie	10
Schokken
testspecificatie	DIN EN 60068-2-27 (VDE 0468-2-27):2010-02
schokvorm	halfsinus
Versnelling	15g
schokduur	11 ms
Aantal schokken per richting	3
testrichtingen	X-, Y- en Z-as (pos. en neg.)
beschermklasse (IP-code)
testspecificatie	DIN EN 60529 (VDE 0470-1):2014-09
Omgevingsomstandigheden
Max. te bereiken IP-code	IP20
omgevingstemperatuur (bedrijf)	-40 °C ... 105 °C (afhankelijk van de warmtedissipatie)
Omgevingstemperatuur (opslag/transport)	-40 °C ... 55 °C
omgevingstemperatuur (montage)	-5 °C ... 100 °C
Relatieve luchtvochtigheid (opslag/transport)	80 %

Montage

Artikelnummer	2200411
Verpakkingseenheid	10 Stuks
Minimale bestelhoeveelheid	250 Stuks
Aanwijzing	Ordergebonden productie (geen retournering)
Verkoopcode	ACHAAZ
Productcode	ACHAAZ
GTIN	4046356577595
Gewicht per stuk (inclusief verpakking)	1,18 g
Gewicht per stuk (exclusief verpakking)	1,18 g

EU RoHS
Voldoet aan de eisen van de RoHS-richtlijn	Ja (Geen uitzonderingsregelingen)
China RoHS
Environment friendly use period (EFUP)	EFUP-E Geen gevaarlijke stoffen boven de grenswaarden
EU REACH SVHC
Aanduiding van REACH-kandidaatstof (CAS-nr.)	Geen stof met een massafractie van meer dan 0,1 %
