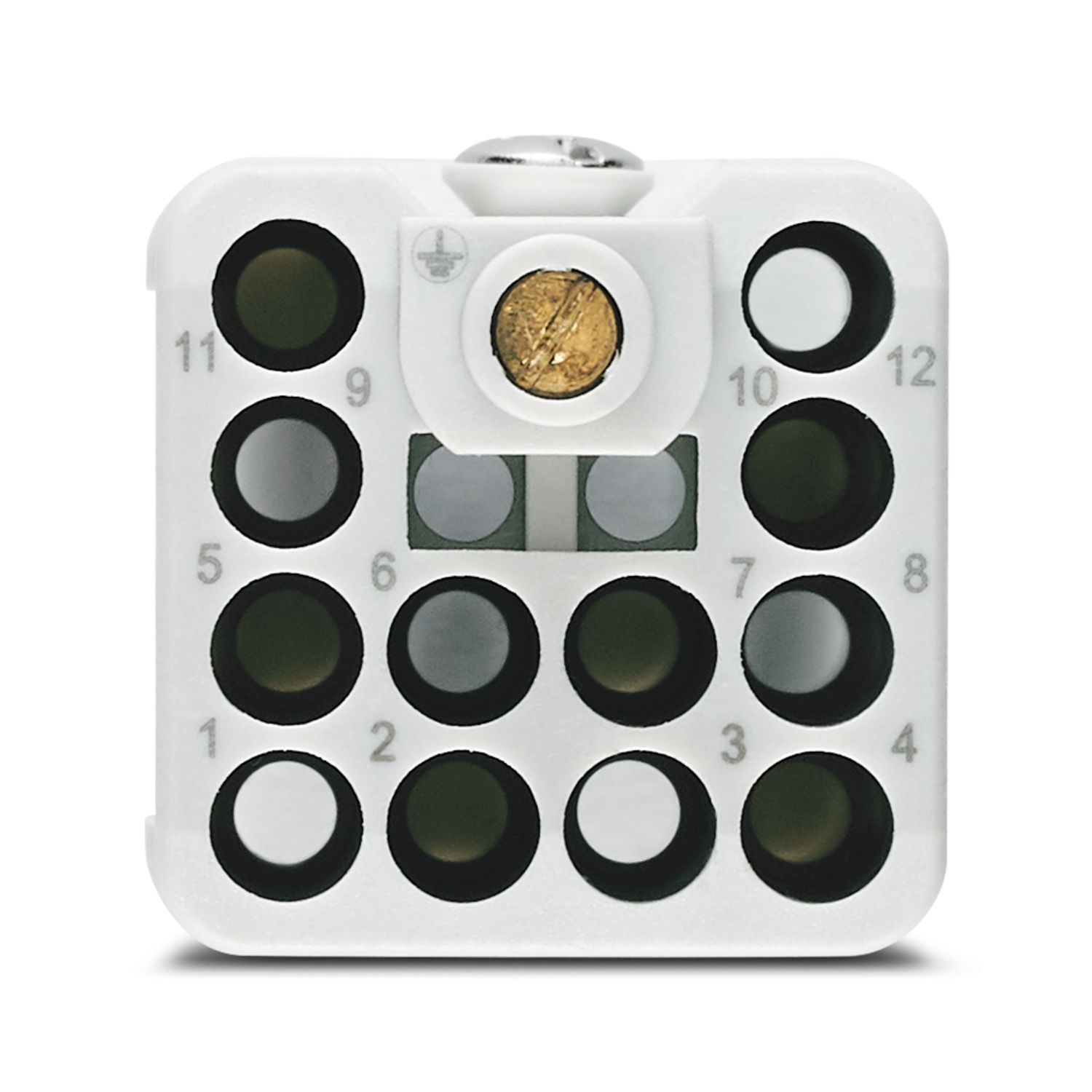

Contactblok, aantal polen: 12+PE, bouwgrootte: D7, aantal aansluitingen per pool: 1, Bus, Crimpaansluiting, 400 V, 12 A, 0,14 mm2 ... 2,5 mm2
| Algemeen | voor behuizingen HC-D7, crimpcontacten CK1,6-ED (crimpcontacten niet bij de levering inbegrepen) |
| Algemeen | Connectoren mogen uitsluitend belastings-/spanningsvrij worden bediend |
| Montage-instructie | Het gebruik conform de voorschriften omvat de inbouw in een behuizing met beschermklasse IP54 of hoger |
| Contactblok inclusief IP67-afdichtschroef. |
| Producttype | Contactblok met vast aantal polen |
| serie | HC-Q |
| bouwvorm | D7 |
| aantal polen | 12 |

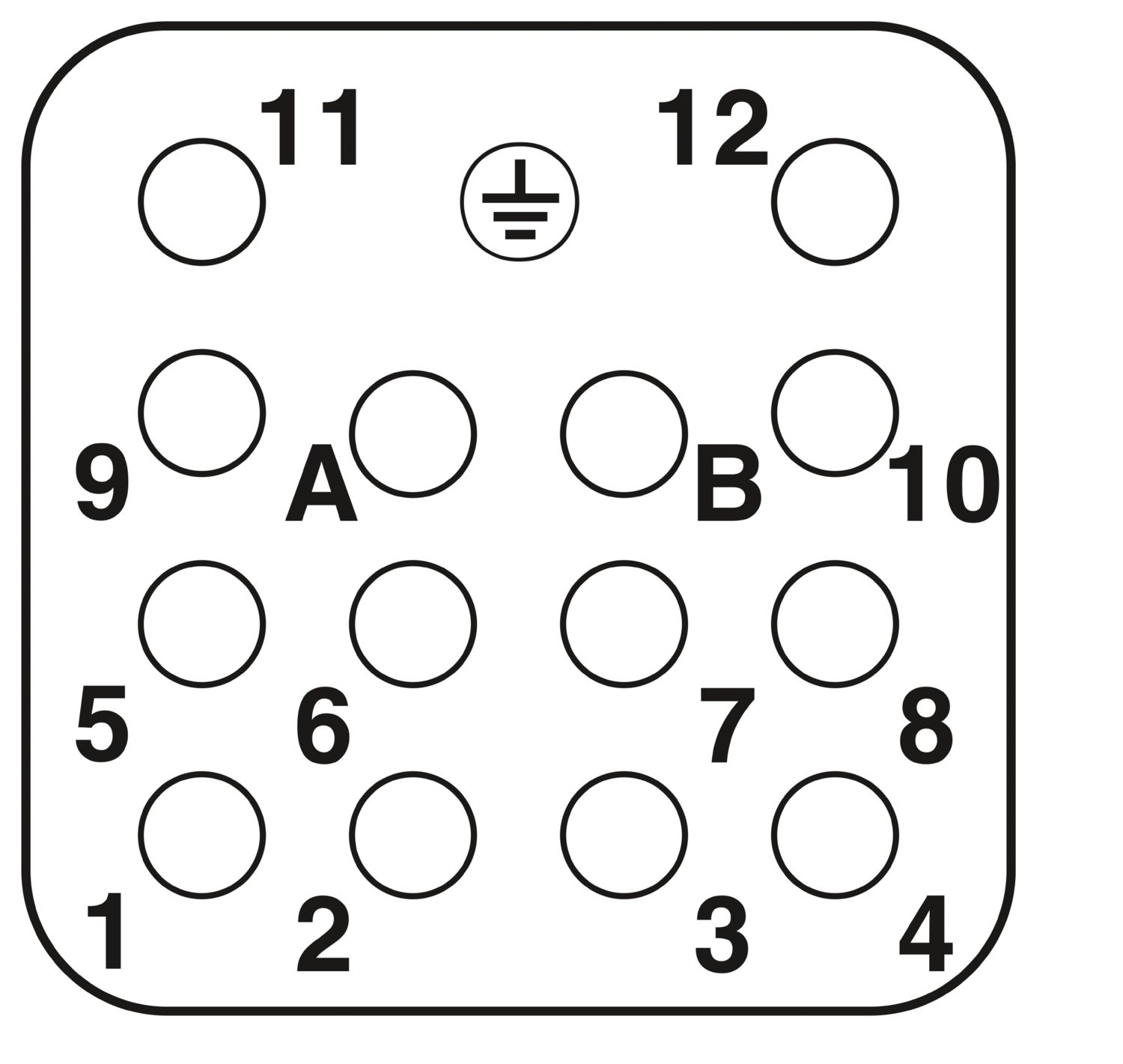

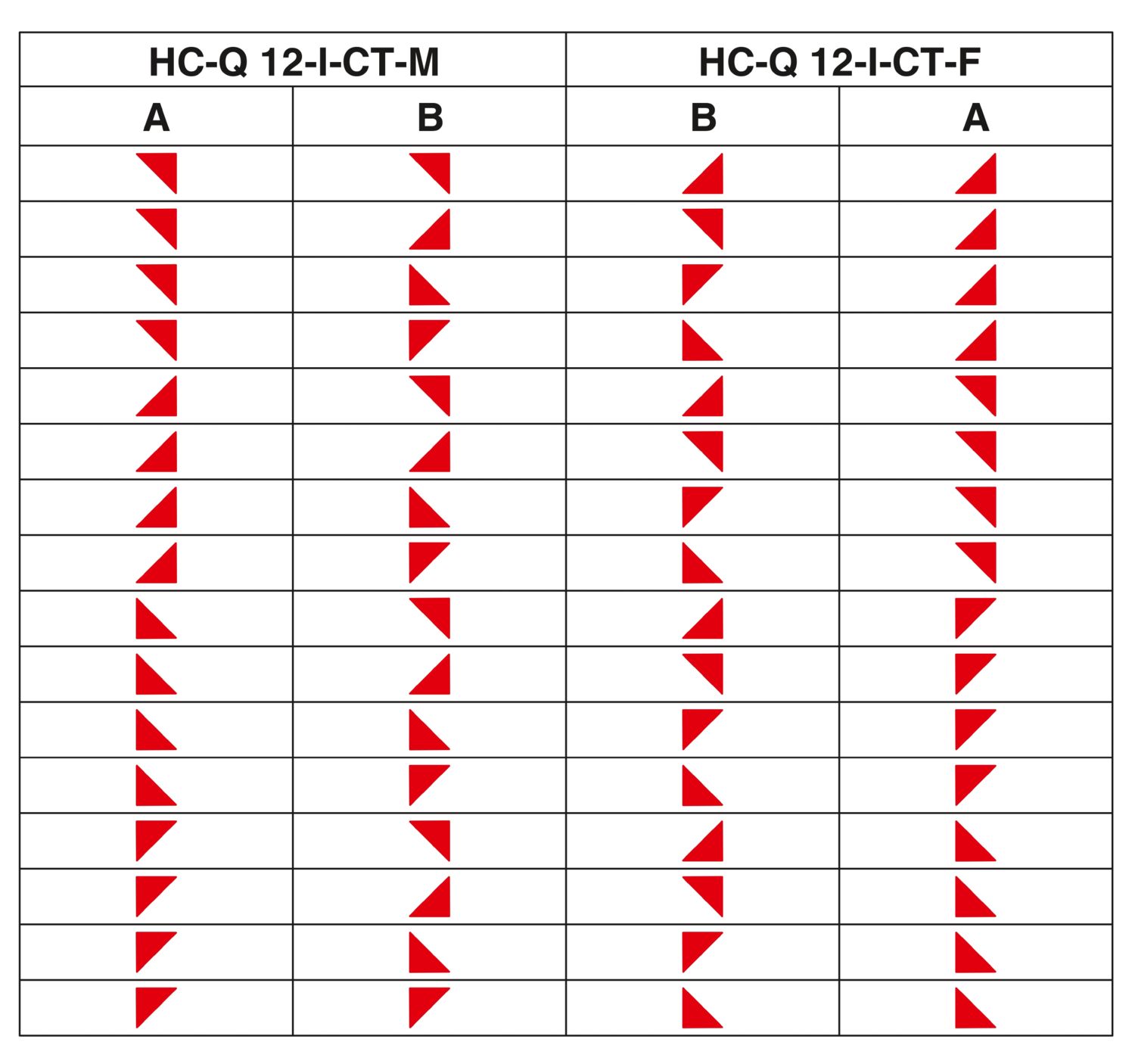

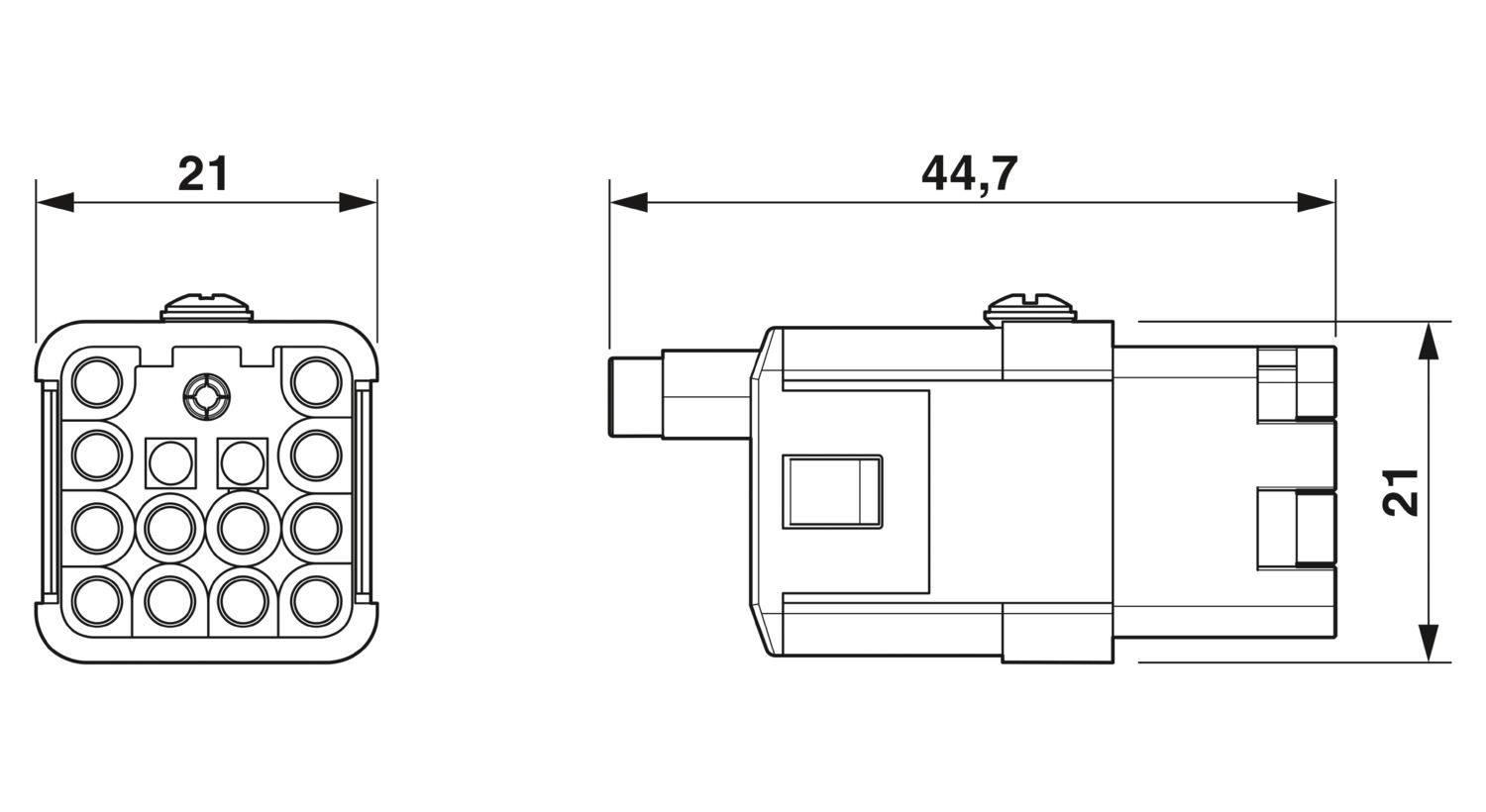

| stekerbeeld | 12+PE |
| contactnummering | 1 - 12 |
| Aantal Aansluitingen per pool | 1 |
| contacttype | gedraaid |
| gestanst | |
| Isolatie-eigenschappen | |
| Overspanningscategorie | III |
| vervuilingsgraad | 3 |
| Maatschets |
|

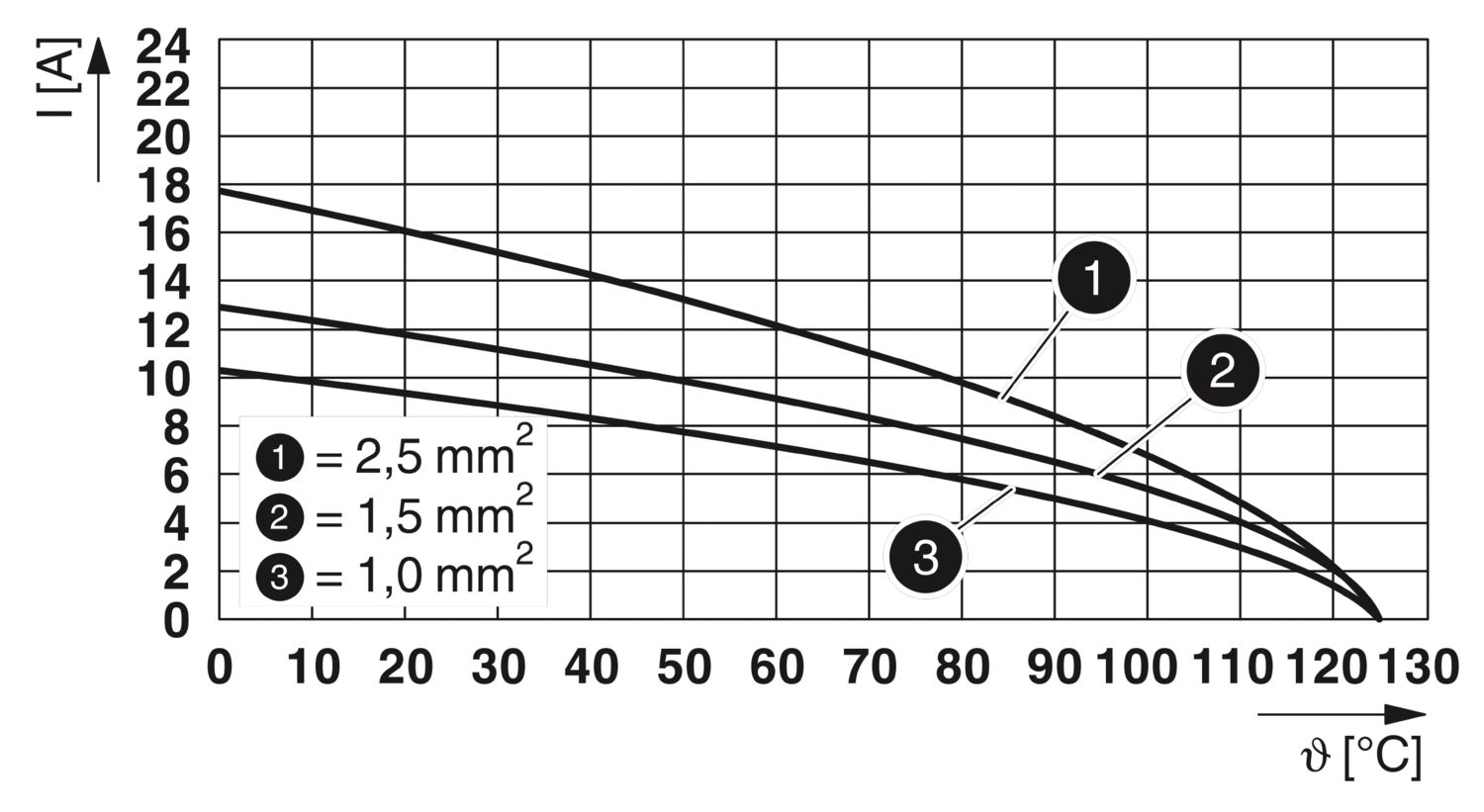

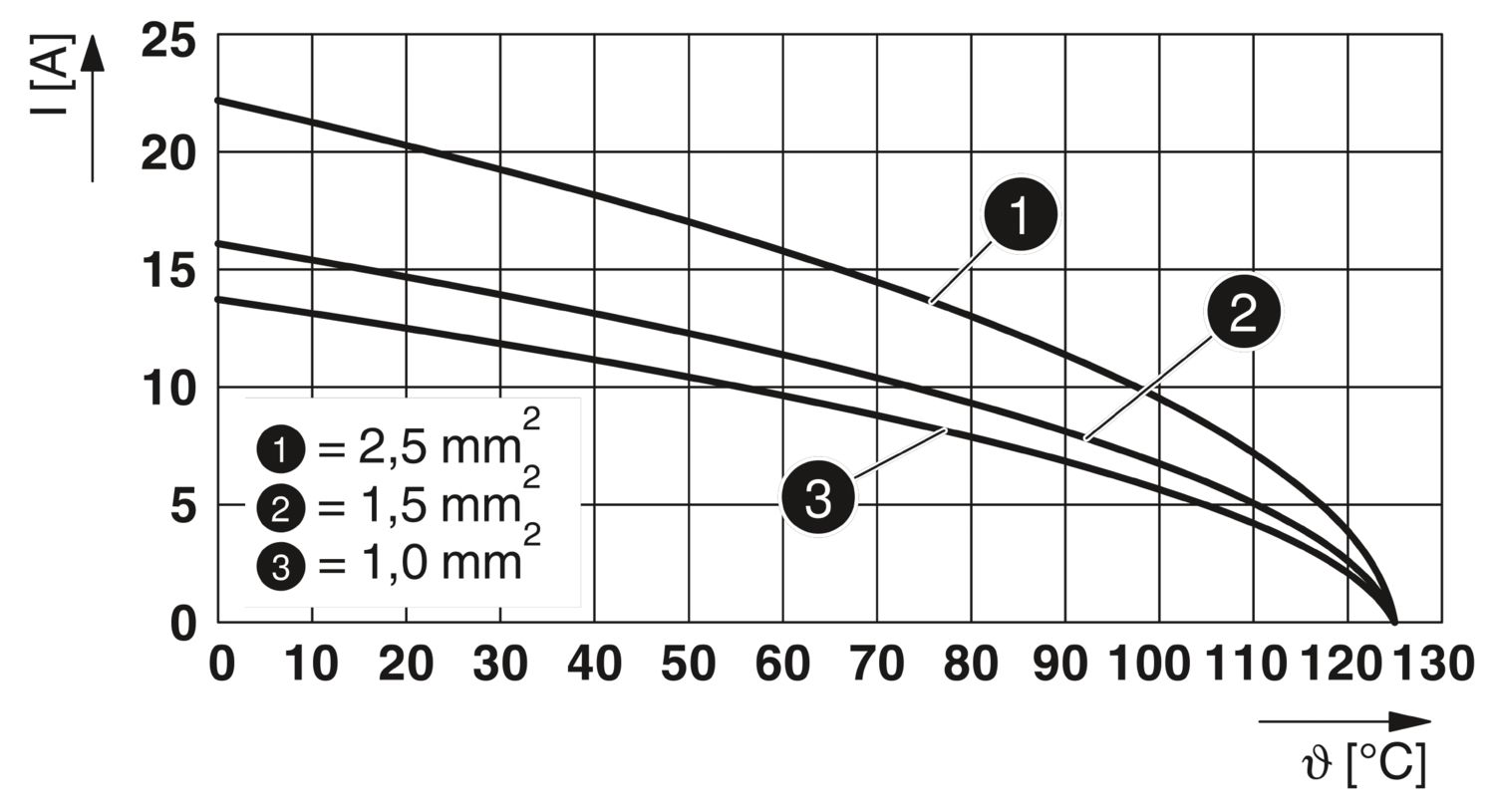

| Breedte | 21 mm |
| Hoogte | 43,1 mm |
| lengte | 21 mm |
| Mechanische kengetallen | |
| contactdiameter | 1,6 mm |
| Aansluittechniek | |
| Aansluittechniek | Crimpaansluiting |
| PE-aansluiting | |
| Aantal Aansluitingen per pool | 1 |
| aansluiting overeenkomstig norm | IEC / EN |
| Aderaansluiting | |
| aansluitdoorsnede | 0,14 mm² ... 2,5 mm² |
| aansluitdoorsnede AWG | 26 ... 14 |
| Aanhaalmoment | 0,5 Nm ... 0,8 Nm (Bevestigingsschroeven voor de montage in de HEAVYCON-behuizingen) |
| striplengte van de afzonderlijke aders | 8 mm |
| 6 mm (2,5 mm²) | |
| nominale spanning (III/3) | 400 V |
| test-stootspanning | 6 kV |
| Nominale stroom | 12 A |
| Mechanische gegevens | |
| steekcycli | ≥ 500 |
| Brandbaarheidsklasse volgens UL 94 | V0 |
| materiaal contact | koperlegering |
| materiaal contactoppervlak | Ag (alternatief Au) |
| materiaal contactblok | PC |
| normen / bepalingen | PC |
| Omgevingsomstandigheden | |
| omgevingstemperatuur (bedrijf) | -40 °C ... 125 °C (inclusief contactverwarming) |
| Tests | |
| Normen/bepalingen | PC: Brandbeveiliging in railvoertuigen - eisen R22, R23 en R24 volgens DIN EN 45545-2 (gevarenniveau HL1 - HL3) |
| Nominale spanning UN | Nominale stroom IN | Doorsnede AWG | Doorsnede mm2 | |
|---|---|---|---|---|
| 600 V | 12 A | - 14 |
| Nominale spanning UN | Nominale stroom IN | Doorsnede AWG | Doorsnede mm2 | |
|---|---|---|---|---|
| 600 V | 15 A | - 14 |
| Nominale spanning UN | Nominale stroom IN | Doorsnede AWG | Doorsnede mm2 | |
|---|---|---|---|---|
| 600 V | 15 A |
