Contactblok, aantal polen: 24+PE, bouwgrootte: B24, aantal aansluitingen per pool: 1, Stift, schroefaansluiting, 500 V, 16 A, 0,5 mm2 ... 2,5 mm2, toepassing: vermogen
| Algemeen | voor flexibele aders met of zonder adereindhuls |
| Algemeen | Connectoren mogen uitsluitend belastings-/spanningsvrij worden bediend |
| Montage-instructie | Het gebruik conform de voorschriften omvat de inbouw in een behuizing met beschermklasse IP54 of hoger |
| Producttype | Contactblok met vast aantal polen |
| serie | HC-B |
| toepassing | vermogen |
| bouwvorm | B24 |
| B48 | |
| aantal polen | 24 |
| stekerbeeld | 24+PE |
| contactnummering | 1 - 24 |
| Aantal Aansluitingen per pool | 1 |
| contacttype | gedraaid |
| schroevendraaierlemmet | 0,5 x 3,5 mm |
| Isolatie-eigenschappen | |
| Overspanningscategorie | III |
| vervuilingsgraad | 3 |
| Maatschets |
|
| Breedte | 34 mm |
| Hoogte | 32 mm |
| lengte | 111 mm |
| boorgatafstand horizontaal | 104 mm |
| boorgatafstand verticaal | 27 mm |
| Mechanische kengetallen | |
| contactdiameter | 2,5 mm |
| Aansluittechniek | |
| Aansluittechniek | schroefaansluiting |
| Aantal Aansluitingen per pool | 1 |
| aansluiting overeenkomstig norm | IEC / EN |
| Aderaansluiting | |
| aansluitdoorsnede | 0,5 mm² ... 2,5 mm² |
| aansluitdoorsnede AWG | 20 ... 14 |
| Aanhaalmoment | 0,8 Nm ... 1,2 Nm (PE-aansluiting) |
| 0,5 Nm ... 0,8 Nm (Bevestigingsschroeven voor de montage in de HEAVYCON-behuizingen) | |
| 0,5 Nm ... 0,8 Nm | |
| striplengte van de afzonderlijke aders | 8 mm |
| nominale spanning (III/3) | 500 V |
| test-stootspanning | 6 kV |
| Nominale stroom | 16 A |
| SCCR | 5 kA (UL 2237) |
| Mechanische gegevens | |
| steekcycli | ≥ 500 |
| Brandbaarheidsklasse volgens UL 94 | V0 |
| materiaal contact | koperlegering |
| materiaal contactoppervlak | Ag |
| materiaal contactblok | PC |
| normen / bepalingen | PC |
| Omgevingsomstandigheden | |

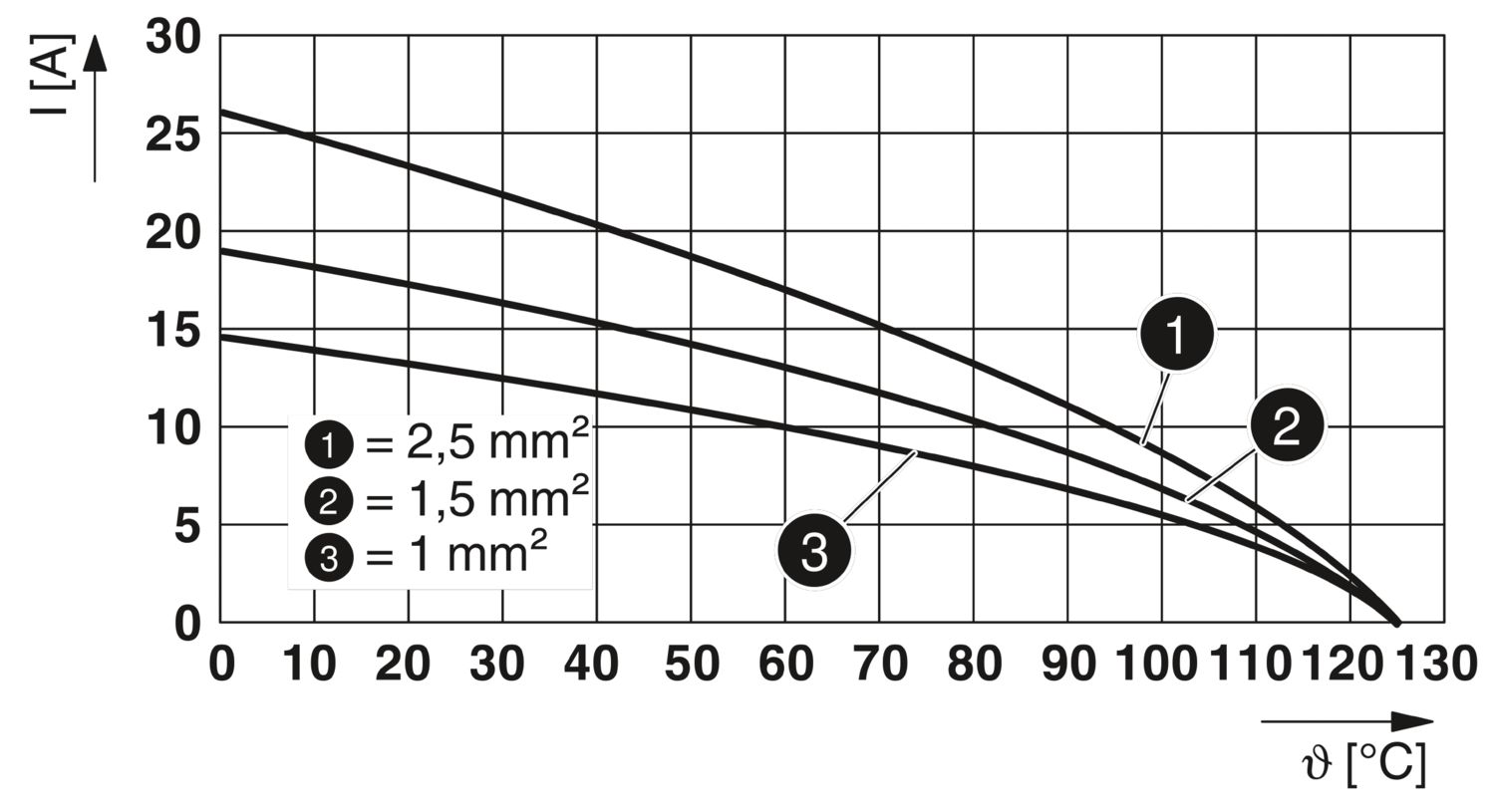

| omgevingstemperatuur (bedrijf) | -40 °C ... 125 °C (inclusief contactverwarming) |
| bouw- en testvoorschriften | DIN EN 61984 |
| DIN EN 60664 | |
| IEC 60352 | |
| tests | DIN EN 61984 |
| DIN EN 60664 | |
| IEC 60352 | |
| Tests | |
| Normen/bepalingen | PC: Brandbeveiliging in railvoertuigen - eisen R22, R23 en R24 volgens DIN EN 45545-2 (gevarenniveau HL1 - HL3) |
| Nominale spanning UN | Nominale stroom IN | Doorsnede AWG | Doorsnede mm2 | |
|---|---|---|---|---|
| 600 V | 13 A | 22 - 14 |
| Nominale spanning UN | Nominale stroom IN | Doorsnede AWG | Doorsnede mm2 | |
|---|---|---|---|---|
| 600 V | 16 A | - 14 |
| Nominale spanning UN | Nominale stroom IN | Doorsnede AWG | Doorsnede mm2 | |
|---|---|---|---|---|
| 600 V | 14 A | - 14 |
