SAC-4P-10,0-961/MINFR VA
-
Bussysteemkabel
1433896

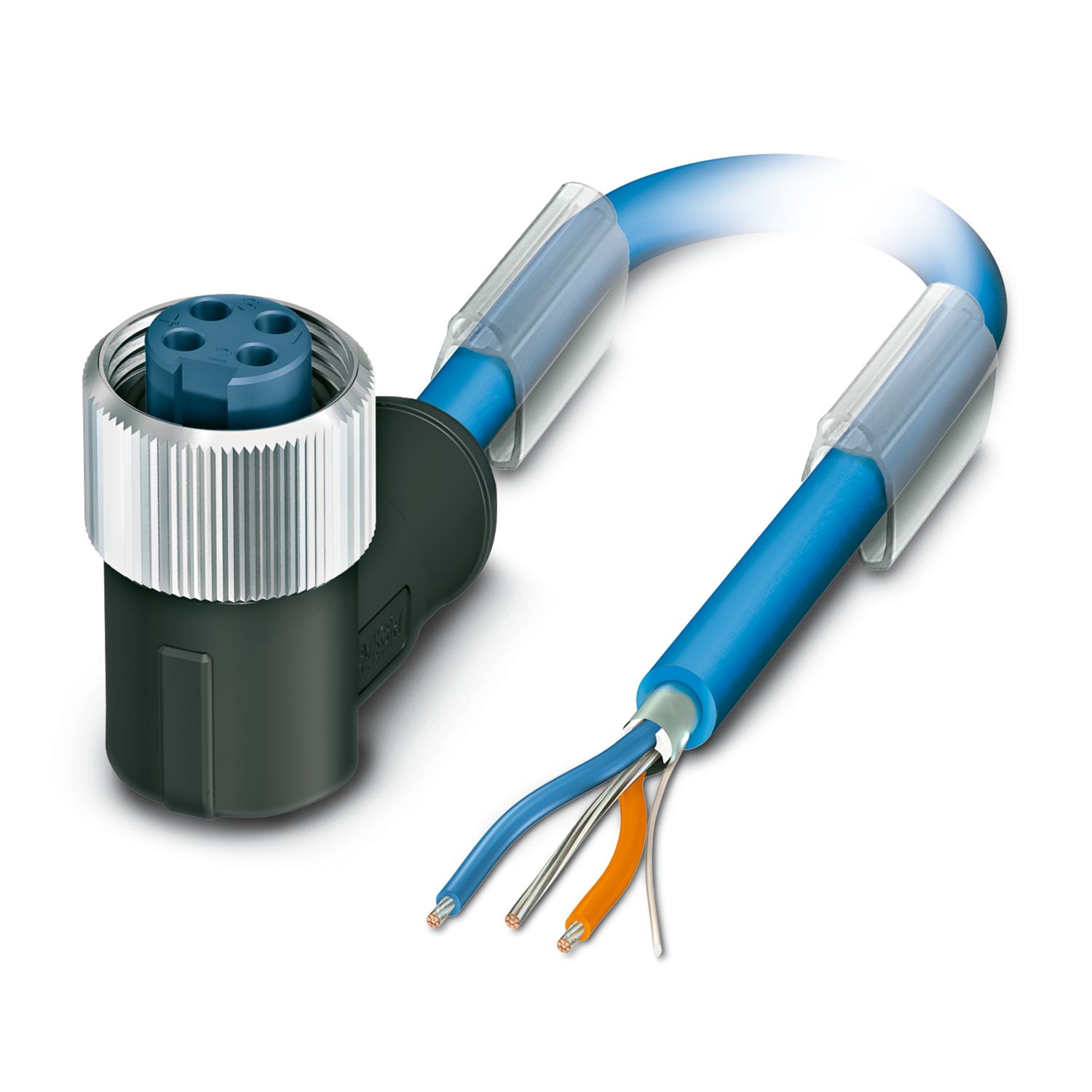

Bussysteemkabel, FOUNDATION Fieldbus (31,25 kbit/s), 3-polig, PVC, blauw RAL 5015, afgeschermd, vrij kabeluiteinde, op Busconnector haaks 7/8"-16UNF, polarisatie: A, kabellengte: 10 m
Productdetails
| Algemeen | Voor toepassing in stroomcircuits met beschermklasse intrinsiekveilig „i“. Elektrische gegevens overeenkomstig EN 60079-14. |
| Producttype | Datakabel geconfectioneerd |
| toepassing | Procestechniek |
| sensortype | FOUNDATION Fieldbus |
| aantal polen | 3 |
| Aantal kabelAansluitingen | 1 |
| polarisatie | A |
| Isolatie-eigenschappen | |
| vervuilingsgraad | 2 |
| bussysteem | FOUNDATION Fieldbus |
| Signaalsoort/categorie | FOUNDATION Fieldbus, 31,25 kbit/s |
| statusindicatie | nee |
| isolatieweerstand | ≥ 10 MΩ |
| nominale spanning UN | 300 V |
| nominale stroom IN | 5,2 A |
| overdrachtsmedium | Koper |
| Overdrachtssnelheid | 31,25 kbit/s |
| materiaal afdichting | TPU |
| materiaal behuizing | TPU |
| materiaal contact | CuZn |
| materiaal contactoppervlak | Au |
| materiaal contactblok | PA 6.6 |
| Materiaal wartel | roestvaststaal |
| Aansluitingen | |
| contact | kleur (signaalomschrijving) | contact (optioneel) | 1 (bus) | BU (DATA-) |
| 2 (bus) | OG (DATA+) | |
| 3 (bus) | SR (afscherming) | |
| Aansluiting 1 | |
| bouwvorm | vrij kabeluiteinde |
| Aansluiting 2 | |
| bouwvorm | Busconnector haaks 7/8"-16UNF |
| aantal polen | 3 |
| Type polarisatie | A (Standaard) |
| kabellengte | 10 m |
| FOUNDATION Fieldbus/PROFIBUS PA, blauw [961] | |
| Maatschets |
|
| Kabelgewicht | 56,552 kg/km |
| aantal polen | 2 |
| Afgeschermd | ja |
| Kabeltype | FOUNDATION Fieldbus/PROFIBUS PA, blauw [961] |
| Aderopbouw | 2xAWG18/7 + 1xAWG20/7 |
| signaalsnelheid | 0,66 c |
| aderopbouw signaalleiding | 7x 0,40 mm |
| AWG signaalleiding | 18 |
| aderdoorsnede | 2x 0,75 mm² (signaalader) |
| 1x 0,5 mm² (extra litze) | |
| aderdiameter inclusief isolatie | 2,24 mm ±0,05 mm |
| kabelbuitendiameter | 7,50 mm ±0,25 mm |
| buitenmantel, materiaal | PVC |
| buitenmantel, kleur | blauw RAL 5015 |
| materiaal aders | vertinde Cu-litzendraad |
| materiaal aderisolatie | PO (signaalader) |
| afzonderlijke ader, kleur | blauw, oranje |
| wanddikte isolatie | 0,50 mm |
| wanddikte buitenmantel | 1,00 mm |
| Getwiste aderparen | 2 aders tot aderpaar getwist |
| compleet getwist | 1 paar met 1 extra litze en opvulling naar de kern |
| optische schermafdekking | 100 % |
| max. aderweerstand | ≤ 19,35 Ω/km (signaalader) |
| 26 Ω/km (afscherming) | |
| kabelcapaciteit | 147 pF/m (bij 1 kHz, ader/afscherming) |
| ≤ 3,94 pF/m (capacitance unbalance) | |
| bedrijfscapaciteit | 78 nF (bij 1 kHz) |
| kabelimpedantie | 100 Ω ±20 % (bij 31,25 kHz) |
| nominale spanning kabel | 300 V |
| kleinste buigradius, permanent gelegd | 75 mm |
| Trekvastheid | 260 N |
| schermdemping | 3,00 dB/km (bij 39 kHz) |
| vlambestendigheid | UL 1685 (CSA FT 4) |
| UL 1685 (vertical tray) | |
| UL 1666 (riser) | |
| Bijzondere eigenschappen | UL-standaards PLTC-ER en ITC |
| omgevingstemperatuur (bedrijf) | -40 °C ... 105 °C (kabel, vaste montage) |
| Omgevingsomstandigheden | |
| beschermklasse | IP67 |
| Beschermklasse (NEMA) | 1 (NEMA) |
| 3 (NEMA) | |
| 4 (NEMA) | |
| 6P (NEMA) | |
| omgevingstemperatuur (bedrijf) (connector / bus) | -40 °C ... 105 °C (steker/bus) |
