HC-B 24-TMS-100/O1STM32G-EUA
-
Behuizing
1690354

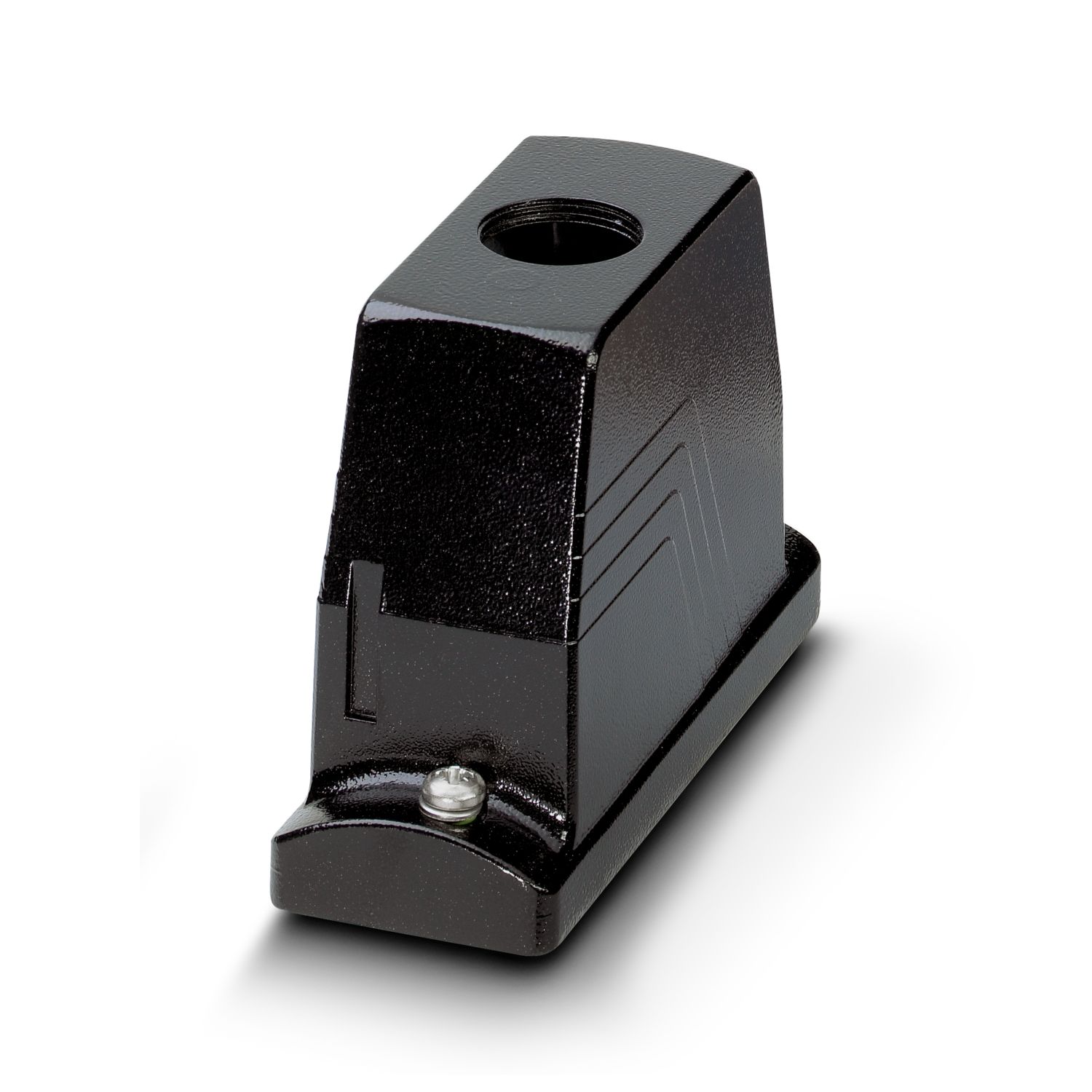

HEAVYCON ADVANCE voor verhoogde omgevingseisen, wartelbehuizing B24, met schroefvergrendeling, hoogte: 100 mm, met schroefdraad 1x M32, kabelaansluiting recht
Productdetails
| Algemeen | voor contactblokken HC-B24, BB46, D64, DD108, HV10/16, M |
| Producttype | Behuizingen met schroefvergrendeling |
| Behuizingstype | Wartelbehuizing |
| toepassing | verhoogde omgevingseisen |
| bouwvorm | B24 |
| Aantal kabelAansluitingen | 1 |
| schroefmethode | 1x M32 |
| bevestigingsschroeven | M6 |
| Afgeschermd | nee |
| kabeluitgang | recht |
| Pg-wartel | zonder |
| Aanhaalmoment | 3 Nm (vergrendelingsschroef) |

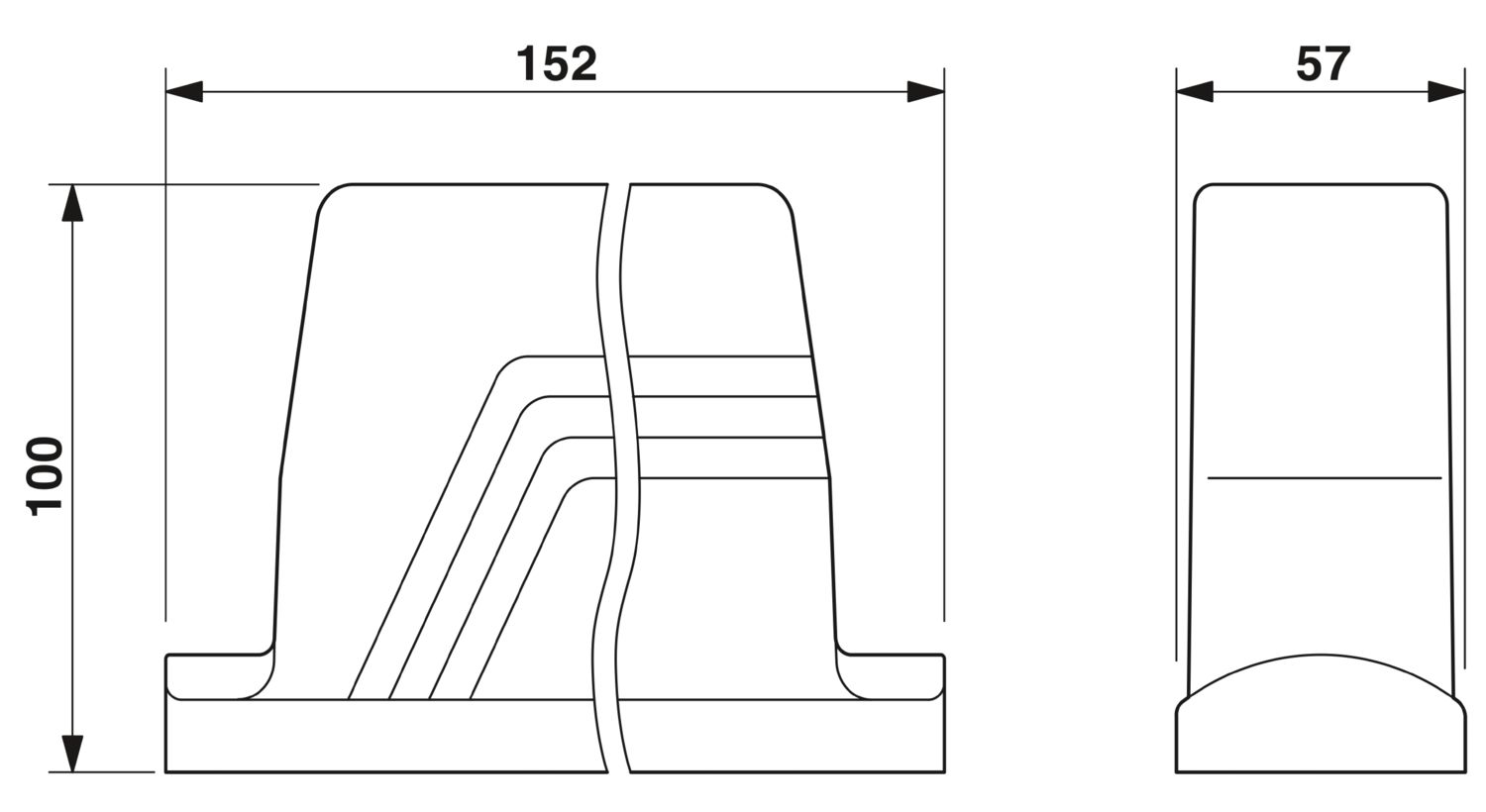

| Maatschets |
|
| Breedte | 57 mm |
| Hoogte | 100 mm |
| lengte | 152 mm |
| Inbouwmaat | |
| breedte montage-uitsparing | 35 mm |
| lengte montage-uitsparing | 112 mm |
| materiaal afdichting | Viton |
| materiaal behuizing | spuitgietaluminium, zeewaterbestendig |
| materiaal behuizingsoppervlak | poedercoating, zwart |
| materiaal vergrendelingsbeugel | roestvaststaal |
| Omgevingsomstandigheden | |
| beschermklasse | IP66 |
| IP68 (0,2 bar/24 h) | |
| IP69K | |
| Beschermklasse (NEMA) | 4 (NEMA 250) |
| 4X (NEMA 250) | |
| 6P (NEMA 250) | |
| 12 (NEMA 250) | |
| omgevingstemperatuur (bedrijf) | -40 °C ... 125 °C |
| Mechanische gegevens | |
| schroefmethode | 1x M32 |
| type vergrendeling | Schroef |
| Montage-instructie | Om de functie van het PE-contact ook bij het schuin insteken te waarborgen, dienen beide aanbouwflenzen een goede elektrische verbinding met de metalen aanbouwwand te hebben. |
| Aandraaimoment van de vergrendelingsschroef 3 Nm | |
| bevestigingsschroeven | M6 |
