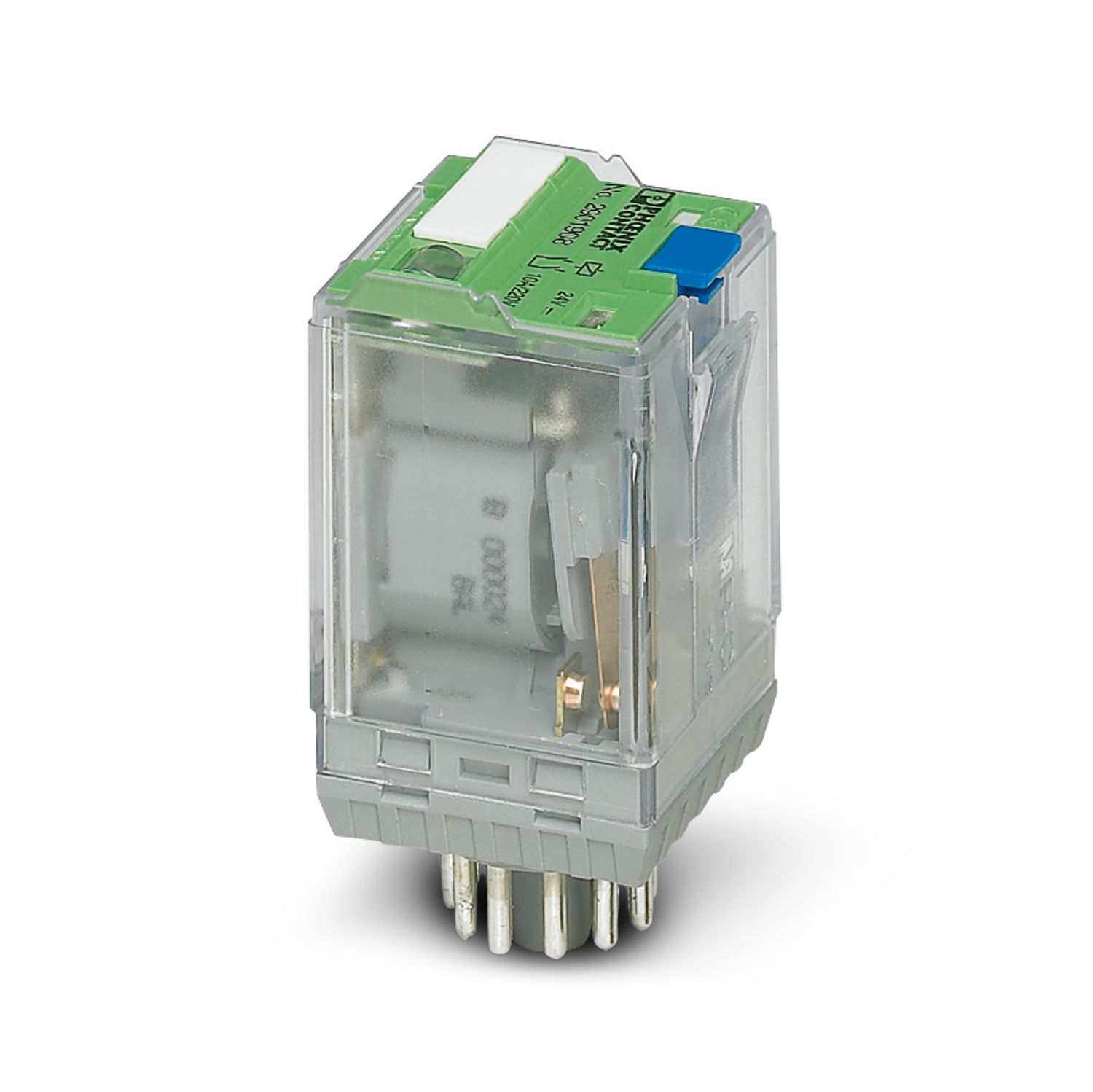

Steekbaar octaalrelais met vermogenscontacten, bestemd voor het schakelen van hoge DC-belastingen, 1 maakcontact, vast te zetten handbediening, status-led, spoelspanning: 24 V DC
Productdetails
Producttype
Afzonderlijke relais
Bedrijfstoestand
100 % ED
Levensduur mechanisch
ca. 107 schakelingen
Isolatie-eigenschappen
Overspanningscategorie
III
Vervuilingsgraad
3
Onderhoudsstatus gegevens
datum laatste dataonderhoud
20.03.2025
Maximale vermogensdissipatie tijdens nominaal bedrijf
1,32 W
Testspanning (Wikkeling/contact)
2,5 kVeff (50 Hz, 1 min, wikkeling/contact)
spoelzijde
Nominale ingangsspanning UN
24 V DC
Ingangsspanningsbereik
15,6 V DC ... 36 V DC
ingangsspanningsbereik heeft betrekking op UN
zie diagram
typische ingangsstroom bij UN
55 mA
aanspreektijd typ.
20 ms
afvaltijd typ.
30 ms
beveiligingsschakeling
Vrijloopdiode
bedrijfsspanningsindicatie
led geel
spoelweerstand
443 Ω ±10 %
schakelen
Type contactswitch
1 maakcontact
type schakelcontact
Enkelvoudig contact
Opmerking bij schakelcontact
serieschakeling, 2 maakcontacten
Contactmateriaal
AgNi
Schakelspanning maximaal
250 V AC
220 V DC
schakelspanning minimaal
10 V (bij 10 mA)
continue grensstroom
10 A
inschakelstroom maximaal
30 A (20 ms)
schakelstroom minimaal
10 mA (bij 10 V)
Afschakelvermogen (ohmse belasting) maximaal
2500 VA (bij 250 V AC)
Breedte
35 mm
Hoogte
35 mm
diepte
58,5 mm
Omgevingsomstandigheden
beschermklasse
RT I
omgevingstemperatuur (bedrijf)
-40 °C ... 60 °C
Omgevingstemperatuur (opslag/transport)
-40 °C ... 80 °C
normen / bepalingen
IEC 61810
EN 60947
Montage-instructie
op relaissokkel PR3
Inbouwpositie
willekeurig
Artikelnummer
2901908
Verpakkingseenheid
10 Stuks
Minimale bestelhoeveelheid
1 Stuks
Productcode
DK6193
GTIN
4046356667241
Gewicht per stuk (inclusief verpakking)
105,6 g
Gewicht per stuk (exclusief verpakking)
94,34 g
Land van herkomst
IN
China RoHS
Environment friendly use period (EFUP)
EFUP-5
Een China RoHS declaratietabel met betrekking tot het artikel, is als download beschikbaar en vindt u bij het betreffende artikel onder Fabrikantverklaring. Voor geen van de artikelen met EFUP-E is een China RoHS declaratietabel beschikbaar en nodig.
