Installatieconnectoren in de elektro-installatie Sluit snel en gemakkelijk kabels aan voor vermogens- en signaaloverdracht. Realiseer moeiteloos een flexibele energieverdeling. Ons grote productenprogramma installatieconnectoren en -verdelers biedt de optimale oplossing voor gebouwen en infrastructurele voorzieningen.
Kabels trekken en verlengen of beschadigde kabels repareren zijn dagelijks uitdagingen voor elektriciens. Complexe energieverdeling en het aansluiten van motoren voor bijv. rolluiken behoren ook tot de taken van de elektro-installatie. Dat kan snel met onze installatieconnectoren, kabelverbinders en verdelers.
Onze drie installatiesystemen IPD, PRC en QPD maken indruk door een eenvoudige installatie en robuuste bouwvorm. Ze bieden u een veilige overdracht en verdeling van vermogen en signalen buitenshuis en in vochtige omgevingen. Gebruik QPD-installatieconnectoren en -verdelers met snelle IDC-aansluiting, geheel zonder speciaal gereedschap. Of sluit kabels comfortabel en zonder gereedschap aan: het IPD-systeem met Push-in Technology maakt het mogelijk. Geeft u de voorkeur aan de beproefde schroefaansluiting? Gebruik dan het PRC-installatiesysteem.
- Voor elke toepassing de juiste aansluittechniek: snel IDC-contact, eenvoudige Push-in Technology en beproefde schroefaansluiting
- Eenvoudige en snelle confectionering zonder speciaal gereedschap
- Hoge betrouwbaarheid door robuuste behuizingen tot beschermklasse IP66/IP68/IP69, met stootvastheid IK08

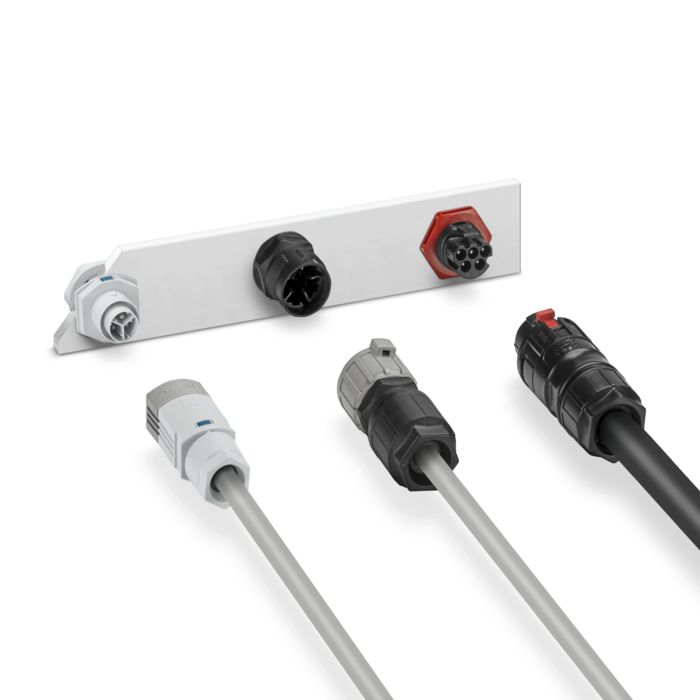

Vergelijking van installatiesystemen
| IPD | PRC | QPD | |
|---|---|---|---|
| Aansluittechniek | Push-in-/Push-Lock-aansluiting | Schroef-/crimpaansluiting | IDC-snijaansluiting |
| Aantal polen | 3 / 5 | 2 ... 7 | 3 / 4 / 5 |
| Nominale spanning/stroom | tot 690 V en 20 A | tot 690 V en 35 A | tot 690 V en 40 A |
| Beschermklasse | IP66 / IP68 (24 h / 2 m) / IP69K | IP66/IP68 (24 h/2 m) / IP69K | IP66/IP68 (24 h/2 m) / IP69K |
| Stootvastheid | IK07 | IK08 (-25 °C) | IK07 |
| Omgevingstemperatuur (bedrijf) | -30 °C (-40 °C) ... +100 °C | -40 °C ... +85 °C | -40 °C ... +100 °C |
| Type vergrendeling | Bajonetsnelvergrendeling, kan handmatig en met gereedschap worden ontgrendeld | Snap-in-vergrendeling, met de hand en met gereedschap ontgrendelbaar | Schroefvergrendeling, kan handmatig en met gereedschap worden ontgrendeld |
| Steekcycli | 50 resp. 100 bij max. IP66 | Tot 2000 | 50 |
| Aderdoorsnede (massief en soepel) | 0,5 mm² ... 2,5 mm² | 1,5 mm² ... 6,0 mm² | 0,5 mm² ... 6,0 mm² |
| Kabelbuitendiameter | 6 mm ... 16 mm | 8 mm ... 21 mm | 4 mm ... 20 mm |
| Toelatingen | IEC, UL, VDE | IEC, UL, 2PfG, DNV | IEC, UL, VDE |
Installatiesysteem IPD Betrouwbare energieverdeling zonder gereedschap in elke inbouwsituatie, hoe moeilijk ook.
- Eenvoudige, tijdbesparende aansluiting in het veld dankzij Push-Lock-aansluiting
- Veilige vergrendeling zonder gereedschap, zelfs in bijzonder lastige montagesituaties
- Snelle inbedrijfstelling met voorgeconfectioneerde kabelmodulen
Installatiesysteem PRC Veilige energieverdeling, zelfs onder extreme omstandigheden.
- Veilig gebruik bij extreme omgevingsomstandigheden dankzij hoge beschermklassen en slagvastheid
- Eenvoudige handling dankzij beproefde crimp- of schroefaansluittechniek
- Polarisatie mechanisch en op kleur voor een snelle en foutloze inbedrijfstelling
Installatiesysteem QPD Configureer energieverdelingen snel, eenvoudig en kosteneffectief.

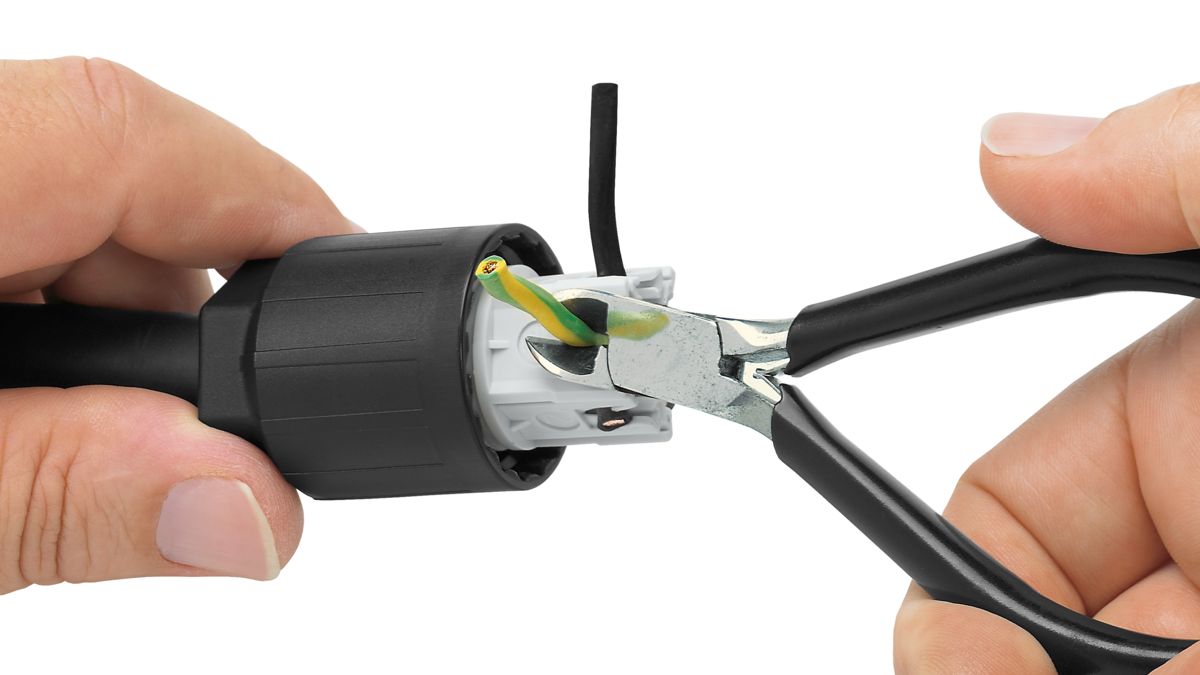

- Aansluiting zonder speciaal gereedschap, dankzij IDC-snijaansluiting QUICKON
- Flexibele verdelingsoplossingen door vaste en steekbare aansluitingen
- Optimale bescherming tegen milieufactoren
Meer dan alleen een installatiesysteem Wij bieden drie systemen – de keuze is aan u. Ontvang meer informatie.
Gebruik QPD-installatieconnectoren en -verdelers met snelle IDC-aansluiting, geheel zonder speciaalgereedschap. Of steek massieve of flexibele aders met adereindhuls direct en eenvoudig, zonder gereedschap in het aansluitpunt: het IPD-systeem met Push-in Technology maakt het mogelijk. Geeft u de voorkeur aan de beproefde schroefaansluiting? Gebruik dan het PRC-installatiesysteem.
Informeer u over de drie systemen en ontdek nieuwe oplossingsmogelijkheden voor uw energieverdeling.
Connector QPD STAK 3 en STAS 3 De confectioneerbare connector speciaal voor de motoraansluiting van jaloezieën, rolluiken en markiezen.
- Installatie zonder gereedschap in een handomdraai dankzij IDC-aansluiting
- Robuuste en spatwaterdichte behuizingen
- Compatibel met alle klassieke motoraansluitingen voor markiezen en jaloezieën
